A Digitális Dízel Elektronika Vezérlő Modul Működése

A modern járművek motorjainak szívét és agyát a motorvezérlő elektronika, vagy közismert nevén az ECU (Engine Control Unit) jelenti. Ez a rendkívül komplex rendszer felelős a belső égésű motor optimális működésének biztosításáért, a teljesítmény, a fogyasztás és a károsanyag-kibocsátás szigorú szabályozásáért.

Motorvezérlő elektronika (ECU) blokkdiagram

Az ECU fejlődése és alapelvei

Az autóipar hajnalán a motorok vezérlése tisztán mechanikus elven alapult, karburátorokkal és mechanikus gyújtáselosztókkal. Ezek a rendszerek egyszerűek voltak, de korlátozottan tudtak alkalmazkodni a változó üzemi körülményekhez, ami kompromisszumot jelentett a teljesítmény, a fogyasztás és a környezetvédelem terén. Az első elektronikus vezérlőrendszerek az 1970-es években jelentek meg, kezdetben kizárólag az üzemanyag-befecskendezést és a gyújtást irányítva.

A motorvezérlő elektronika működésének alapja egy folyamatos ciklus, amely magában foglalja az adatok gyűjtését, feldolgozását és a motorra gyakorolt beavatkozást. Ez a ciklus ezredmásodpercenként ismétlődik, biztosítva a motor folyamatosan optimalizált működését.

A rendszer működési elve a zárt hurkú szabályozáson alapul. Ez azt jelenti, hogy az ECU folyamatosan figyeli a motor aktuális állapotát a szenzorok segítségével, majd a kapott adatok alapján döntéseket hoz, és parancsokat küld az aktuátoroknak a motor működésének módosítására. Például, ha a gázpedál lenyomásával a vezető nagyobb teljesítményt kér, a gázpedál-helyzet érzékelő jelet küld az ECU-nak. Az ECU ezt az információt összeveti más adatokkal, mint például a motor fordulatszáma, a levegő mennyisége és hőmérséklete, majd kiszámítja az optimális üzemanyag-befecskendezési mennyiséget és a gyújtási időpontot. Ezt követően utasítja a befecskendezőket és a gyújtásrendszert, hogy hajtsák végre a szükséges beavatkozást.

Az ECU hardveres felépítése

A motorvezérlő elektronika egy kompakt, robusztus egység, amely számos kifinomult elektronikai alkatrészt tartalmaz. Ezek az alkatrészek összehangolt működésükkel biztosítják a rendszer megbízhatóságát és precizitását.

Kadett digitális műszerfal átalakítás

Mikroprocesszor: Az ECU “agya”, amely végrehajtja az összes számítást és logikai műveletet. Ez a chip felelős a szenzoroktól érkező adatok feldolgozásáért, a vezérlő algoritmusok futtatásáért és az aktuátorok parancsainak generálásáért. A processzor sebessége és feldolgozási kapacitása kulcsfontosságú a valós idejű szabályozáshoz.
Memória: Az ECU számára elengedhetetlen a működéshez szükséges adatok tárolására.
- ROM (Read-Only Memory): Ez a memória tárolja az alapvető operációs rendszert és a gyártó által beégetett, nem módosítható vezérlőprogramokat és kalibrációs adatokat.
- RAM (Random Access Memory): A RAM a pillanatnyi, dinamikusan változó adatok tárolására szolgál, mint például a szenzoroktól érkező aktuális értékek, a számítások köztes eredményei, vagy a motor pillanatnyi üzemi paraméterei.
- EEPROM (Electrically Erasable Programmable Read-Only Memory): Az EEPROM egy nem illékony memória, amely lehetővé teszi az adatok többszöri írását és törlését. Ez tárolja az adaptív értékeket, mint például a motor kopásából eredő korrekciókat, a tárolt hibakódokat, vagy a felhasználói beállításokat.
A memória architektúrája és mérete kritikus a modern, komplex vezérlőrendszerek számára.
Analóg-digitális átalakítók (ADC): A jármű szenzorai jellemzően analóg elektromos jeleket generálnak (pl. feszültségváltozás), amelyek a mért fizikai paramétert (hőmérséklet, nyomás, áramlás) reprezentálják. A mikroprocesszor azonban csak digitális adatokat képes feldolgozni. Az ADC-k pontossága és sebessége alapvető fontosságú a szenzoradatok megbízható feldolgozásához.
Aktuátor meghajtók (driverek): A mikroprocesszor által generált digitális parancsjelek általában túl gyengék ahhoz, hogy közvetlenül vezéreljék az aktuátorokat (pl. befecskendezők, gyújtótekercsek, szelepek). Ezek a driverek gyakran nagy áramerősségű kapcsolókat vagy félvezetőket tartalmaznak, amelyek ellenállnak a motorháztető alatti zord körülményeknek (hőmérséklet-ingadozás, vibráció).
CAN busz interfész: A modern járművekben számos elektronikai vezérlőegység (ECU, ABS/ESP, légzsák, komfortelektronika stb.) található, amelyeknek folyamatosan kommunikálniuk kell egymással. A CAN busz egy robusztus, nagy sebességű soros adatátviteli protokoll, amely lehetővé teszi, hogy a különböző vezérlőegységek valós időben megosszák egymással az információkat.

Az ECU szoftveres felépítése

A motorvezérlő elektronika hardveres alapjaira épül a kifinomult szoftveres réteg, amely valójában a motor intelligenciáját adja. Ez a szoftver felelős a motor működésének minden aspektusáért, az alapvető indítástól a komplex emisszió-szabályozásig.

Valós idejű operációs rendszer (RTOS): Az ECU szoftverének alapját egy speciális operációs rendszer (valós idejű operációs rendszer, RTOS) képezi. Ez az operációs rendszer kezeli a különböző feladatok ütemezését, a memóriakezelést, az I/O (input/output) műveleteket és a kommunikációt a hardverrel. Az RTOS biztosítja, hogy a kritikus feladatok, mint például a gyújtás és a befecskendezés időzítése, mindig prioritást élvezzenek és a megfelelő pillanatban végrehajtódjanak, függetlenül a többi, kevésbé időkritikus feladattól.
Vezérlő algoritmusok: A motorvezérlő elektronika szoftverének gerincét a vezérlő algoritmusok alkotják. Ezek az algoritmusok matematikai modelleken és előre definiált térképeken alapulnak, amelyek meghatározzák a motor viselkedését különböző üzemi körülmények között. Például, az üzemanyag-befecskendezés vezérlő algoritmusa a motor fordulatszáma, a terhelés, a levegőmennyiség, a hőmérséklet és a lambdaszonda jele alapján számítja ki az optimális befecskendezési időt és mennyiséget. Ezek az algoritmusok rendkívül komplexek, és gyakran adaptív funkciókat is tartalmaznak.
Diagnosztikai funkciók: A modern ECU-k beépített diagnosztikai funkciókkal rendelkeznek, amelyek lehetővé teszik a rendszer öndiagnosztizálását és a hibák felismerését. Az ECU folyamatosan figyeli az összes szenzor és aktuátor működését, valamint a motor különböző paramétereit. Ha egy paraméter a megengedett tartományon kívül esik, vagy egy alkatrész hibásan működik, az ECU hibakódot generál, és eltárolja azt a memóriájában. Az OBD rendszer lehetővé teszi a szerviztechnikusok számára, hogy speciális diagnosztikai eszközökkel kiolvassák a hibakódokat, hozzáférjenek a motor élő adataihoz, és pontosan beazonosítsák a probléma forrását.

A legfontosabb szenzorok

A motorvezérlő elektronika csak annyira intelligens, amennyire pontos információkat kap a motor és a jármű állapotáról. Ezt az információt a szenzorok gyűjtik össze, amelyek a motor különböző pontjain helyezkednek el, és valós időben mérik a fizikai paramétereket.

Légtömegmérő (MAF - Mass Air Flow sensor) és Szívócsőnyomás-érzékelő (MAP - Manifold Absolute Pressure sensor): Az egyik legfontosabb szenzor a motorba jutó levegő mennyiségének mérésére szolgál. A MAF szenzor közvetlenül a szívócsőbe jutó levegő tömegét méri. A MAF szenzor általában egy fűtött huzalt vagy filmet tartalmaz, amelynek hőmérsékletét a rajta áramló levegő hűti. Az ECU a hűtés mértékéből következtet a levegő tömegére. A MAP szenzor a szívócsőben uralkodó abszolút nyomást méri. A nyomásértékből és a beszívott levegő hőmérsékletéből (amit egy külön szenzor mér) az ECU kiszámítja a motorba jutó levegő sűrűségét, és ebből a tömegét. Mindkét szenzor kritikus az optimális levegő-üzemanyag arány (lambda érték) beállításához, ami közvetlenül befolyásolja a motor teljesítményét, a fogyasztást és a károsanyag-kibocsátást.
Lambdaszonda: A lambdaszonda a kipufogórendszerben, a katalizátor előtt és gyakran utána is elhelyezkedő szenzor, amely a kipufogógáz oxigéntartalmát méri. A lambdaszonda jele alapján az ECU folyamatosan finomhangolja az üzemanyag-befecskendezést, hogy a keverék ideális (sztöchiometrikus) arányú legyen, azaz 14,7 rész levegőhöz 1 rész üzemanyag jusson. Ez az arány biztosítja a katalizátor optimális működését és a károsanyag-kibocsátás minimalizálását.
Főtengely- és vezérműtengely-jeladó: Ezek a szenzorok a motor mechanikai forgómozgását figyelik. A főtengely-jeladó a főtengely pontos szöghelyzetét és fordulatszámát méri, ami elengedhetetlen a gyújtás és a befecskendezés időzítéséhez. Ezen szenzorok jelei alapján az ECU pontosan tudja, melyik hengerben milyen ütem van, és mikor kell befecskendezni az üzemanyagot, illetve mikor kell gyújtani.
Gázpedál-helyzet érzékelő: A gázpedál-helyzet érzékelő a vezető szándékát közvetíti az ECU felé. Méri a gázpedál aktuális állását, és ezt az információt feszültségjel formájában továbbítja. Az ECU a gázpedál-helyzet alapján értelmezi a vezető gyorsítási vagy lassítási szándékát, és ennek megfelelően szabályozza a motor teljesítményét a fojtószelep állításával és az üzemanyag-befecskendezés módosításával.
Kopogásérzékelő: A kopogásérzékelő egy piezoelektromos szenzor, amely a motorblokkon helyezkedik el, és a motorban fellépő rendellenes égést, azaz a “kopogást” érzékeli. Ha a kopogásérzékelő jelez, az ECU azonnal beavatkozik: csökkenti az előgyújtás szögét, ezzel elkerülve a kopogást.
Hűtővíz-hőmérséklet érzékelő: Méri a motor hűtőfolyadékának hőmérsékletét.
Beszívott levegő hőmérséklet érzékelő (IAT - Intake Air Temperature): Méri a motorba jutó levegő hőmérsékletét.
Üzemanyag-hőmérséklet érzékelő: Méri az üzemanyag hőmérsékletét, ami befolyásolja annak sűrűségét és viszkozitását.
Sebességérzékelő: A sebességérzékelő a jármű aktuális sebességét méri. Ez az adat számos ECU funkcióhoz szükséges, például a sebességfüggő alapjárati fordulatszám szabályozásához, a tempomat működéséhez, vagy a sebességváltó vezérléséhez automata váltós járművek esetén.

A legfontosabb aktuátorok

A motorvezérlő elektronika az aktuátorok segítségével avatkozik be a motor működésébe, végrehajtva a processzor által kiszámított parancsokat.

Üzemanyag befecskendezők: Az üzemanyag befecskendezők elektromosan vezérelt szelepek, amelyek az ECU parancsára pontosan adagolják az üzemanyagot az égéstérbe vagy a szívócsőbe (közvetlen befecskendezés esetén az égéstérbe, szívócső befecskendezés esetén a szívócsőbe). A befecskendezés precizitása kulcsfontosságú a pontos levegő-üzemanyag arány fenntartásához, ami optimalizálja az égést, csökkenti a fogyasztást és a károsanyag-kibocsátást.
Gyújtógyertyák és gyújtótekercsek: A gyújtógyertyák felelősek az üzemanyag-levegő keverék begyújtásáért az égéstérben. A gyújtótekercsek az ECU parancsára nagyfeszültségű áramot generálnak, amely a gyújtógyertyák elektródái között szikrát hoz létre. Az optimális gyújtási időpont elengedhetetlen a maximális teljesítmény és hatékonyság eléréséhez, valamint a motor károsodásának elkerüléséhez.
Fojtószelep állító motor (Electronic Throttle Body, ETB): Egy elektromos motor, amely az ECU parancsára nyitja vagy zárja a fojtószelepet. Mivel a gázpedál és a fojtószelep között nincs mechanikus kapcsolat, az ECU teljes mértékben szabályozza a fojtószelep állását.
EGR (Exhaust Gas Recirculation) szelep: Az EGR (Exhaust Gas Recirculation) szelep feladata, hogy a kipufogógáz egy részét visszavezesse az égéstérbe. Az ECU szabályozza az EGR szelep nyitását és zárását, figyelembe véve a motor terhelését, fordulatszámát és hőmérsékletét. A változó karakterisztkájú avagy változó jelleggörbéjű termosztát aminek segítségével szélesebb tartományban lehet szabályozni.Ennek eredményeképpen a motor magasabb hűtőfolyadék hőmérséklet tartományban lehet tartani a részleges tehelési tartományban.
Változó szelepvezérlés (VVT - Variable Valve Timing) rendszerek: A változó szelepvezérlés (VVT - Variable Valve Timing) rendszerek lehetővé teszik a szívó- és/vagy kipufogószelepek nyitási és zárási időpontjának, illetve néha az emelésének változtatását a motor fordulatszámától és terhelésétől függően. Az ECU vezérli a VVT aktuátorokat (általában hidraulikus vagy elektromos működtetésű), amelyek a vezérműtengelyek pozícióját módosítják.
Turbófeltöltő vezérlés: A turbófeltöltős motoroknál az ECU szabályozza a turbófeltöltő működését, különösen a turbónyomást. Ez történhet a wastegate szelep (kipufogógáz-elterelő szelep) vagy a változó geometriájú turbófeltöltő (VGT) lapátjainak vezérlésével.
Üzemanyagpumpa: Az üzemanyagpumpa feladata az üzemanyagnak az üzemanyagtartályból a motorhoz való szállítása, megfelelő nyomáson. Az ECU vezérli az üzemanyagpumpa működését, biztosítva a folyamatos és stabil üzemanyag-ellátást.

A motorvezérlés optimalizálása

A motorvezérlő elektronika feladata, hogy a motor számos paraméterét precízen szabályozza, biztosítva az optimális működést.

Üzemanyag-befecskendezés vezérlése: Az ECU határozza meg a befecskendezők nyitási idejét (impulzusszélesség) és a befecskendezés pontos pillanatát (időzítés). A cél a sztöchiometrikus levegő-üzemanyag arány (lambda=1) fenntartása a legjobb égés és a legalacsonyabb károsanyag-kibocsátás érdekében.
Gyújtásvezérlés: Az ECU dinamikusan állítja az előgyújtás szögét, figyelembe véve a motor fordulatszámát, terhelését, a beszívott levegő hőmérsékletét és a kopogásérzékelő jelét. A cél az, hogy a maximális égési nyomás a dugattyú felső holtpontja után, optimális pillanatban alakuljon ki.
Levegőmennyiség szabályozása: A motorba jutó levegő mennyiségének szabályozása szintén az ECU feladata. Szívómotoroknál ez elsősorban a fojtószelep állításával történik, amely korlátozza a beáramló levegő mennyiségét.
EGR szelep vezérlése: Az EGR szelep vezérlésével az ECU szabályozza a kipufogógáz-visszavezetés mértékét. A visszavezetett kipufogógáz csökkenti az égési hőmérsékletet, ami jelentősen mérsékli a nitrogén-oxidok (NOx) képződését. Az ECU pontosan meghatározza, hogy mikor és milyen mértékben kell visszavezetni a kipufogógázt, figyelembe véve a motor üzemi körülményeit.
Változó szelepvezérlés vezérlése: A változó szelepvezérlés rendszerekkel az ECU dinamikusan módosítja a szelepek nyitási és zárási időpontját, illetve emelését. Ezáltal a motor “lélegzése” optimalizálható minden fordulatszám- és terhelési tartományban. Alacsony fordulatszámon például a szelepek korábbi zárása segíti a nyomatékot, míg magas fordulatszámon a hosszabb nyitvatartás növeli a teljesítményt.

Teljesítmény optimalizálás és chiptuning

A motorvezérlő elektronika központi szerepet játszik a jármű teljesítményének és üzemanyag-fogyasztásának optimalizálásában. Az ECU egyik fő feladata a motor működésének folyamatos optimalizálása. Ez azt jelenti, hogy a rendszer igyekszik megtalálni azt az egyensúlyt, ahol a motor a lehető legnagyobb teljesítményt adja le a legkisebb üzemanyag-fogyasztás és károsanyag-kibocsátás mellett. Az ECU folyamatosan elemzi a szenzorok adatait, és a tárolt térképek (előre programozott értékhalmazok) és algoritmusok alapján módosítja a befecskendezést, a gyújtást, a fojtószelep állását és egyéb paramétereket.

Astra F digitális műszerfal útmutató

Sok modern járműben elérhetőek különböző vezetési módok (pl. Eco, Sport, Normál), amelyek az ECU beállításait módosítják. Az “Eco” mód például a fogyasztás csökkentésére fókuszál. Kikapcsolhatja vagy korlátozhatja bizonyos kiegészítő rendszerek (pl. Ezek a módosítások segítenek a vezetőnek a tudatosabb és takarékosabb vezetésben, csökkentve az üzemanyag-felhasználást és a környezeti terhelést.

A chiptuning vagy teljesítményfokozás során a motorvezérlő elektronika szoftverét módosítják, hogy növeljék a motor teljesítményét és/vagy nyomatékát. Bár a chiptuning látványos teljesítménynövekedést eredményezhet, fontos megjegyezni, hogy gondos mérnöki munka és szakértelem nélkül veszélyes lehet. A nem megfelelően módosított szoftver túlterhelheti a motort, csökkentheti annak élettartamát, növelheti a fogyasztást és a károsanyag-kibocsátást, valamint érvénytelenítheti a garanciát.

Az ECU és a környezetvédelem

A motorvezérlő elektronika kulcsszerepet játszik a modern járművek környezetvédelmi teljesítményében. A szigorodó emissziós normák megkövetelik a motoroktól, hogy a lehető legtisztább égéssel működjenek, és a káros anyagok kibocsátását minimálisra csökkentsék. Az európai emissziós szabványok (EURO 3, EURO 4, EURO 5, EURO 6) egyre szigorúbb határértékeket írnak elő a szén-monoxid (CO), a szénhidrogének (HC), a nitrogén-oxidok (NOx) és a részecskék (PM) kibocsátására. Az ECU a szenzoroktól kapott adatok és a komplex vezérlő algoritmusok segítségével folyamatosan optimalizálja az égést, a katalizátor működését és az egyéb emissziócsökkentő rendszereket, hogy a jármű megfeleljen a hatályos környezetvédelmi előírásoknak.

Az EOBD (European On Board Diagnosis) az EURO 3 normához kapcsolódó európai szabályozás. Észleli a gépjármû környezetvédelmi berendezéseinek meghibásodásait. A lámpa kigyullad, amikor a meghibásodás a károsanyag-kibocsátás növekedését eredményezi. A lámpa villog gyújtáskihagyások esetén, mert a katalizátor meghibásodhat. A computer csak azután törölheti az átmeneti hibát, ha 40 felmelegítési ciklus alatt nem jelenik meg újra.

DPF, részecskeszűrő: A kipufogógázban lévő koromszemcséket szűri ki. Két jellemzője van, hamutartalom és a koromtartalom. A hamu az elégett motorolajból, a korom az üzemanyag nem tökéletes égése miatt keletkezik.

Digitális óra beállítása Golf 1 Cabrio-ban

NOx. redukálóanyag, AdBlue: 32%-os karbamid oldat, ami segíti a NOx redukcióját.

How to open Ecu for repair or remap?

Hibaelhárítás és az ECU cseréje

Mielőtt "rossznak" minősítünk egy motorvezérlő egységet, nagyon alaposan körbe kell járni a kérdést. Sok esetben egyszerű módszerekkel még egyes jeladók sem minősíthetők, márpedig ezek hibátlan állapota alapfeltétele a rendszer korrekt működésének. Példaként a GM X20XEV kódú motorjainak (Simtec 56) főtengely és vezérműtengely jeladóinak működését említenénk. Az ECU nagy frekvenciájú, durván 100 kHz ill. 150 kHz-es szinuszjeleket generál, melyek a gyújtáskulcs elfordításakor, még a motor álló helyzetében is megjelennek. A motor forgása közben ezeket a jeleket a jeladó modulálja. (Egy 100, 150 kHz frekvenciájú jel átlagos motordiagnosztikai szkóppal nem is feltétlenül jeleníthető meg.

A legelső feladat annak eldöntése, hogy tényleg ez az alkatrész hibásodott-e meg. Ha ezeken túljutottunk, az ügyfél dönt, mi legyen. A legkézenfekvőbb, legkevésbé macerás az új alkatrész beszerzése, márkakereskedésből, viszont általában ez a legdrágább lehetőség is egyben. Másik lehetőség: megvizsgálhatjuk, hogy az ECU esetleg javítható-e. Bizonyos ECU-családok sikerrel javíthatóak, míg vannak, ahol ennek kisebb az esélye. Alternatíva lehet esetleg a vezérlőegység "klónozása" - hozzátéve, hogy ez nem minden típusnál megoldható, és bizonyos hibáknál nem is kivitelezhető. A klónozás során erre szakosodott cégek egy másik bontott, azonos hardver számú, de remélhetőleg hardveresen hibátlan egységre másolják rá az eredeti teljes adattartalmát. A végeredmény - optimális esetben - két bitről bitre teljesen megegyező készülék. Ennek a módszernek az előnye a viszonylagos olcsósága, hátránya lehet viszont, hogy pl.

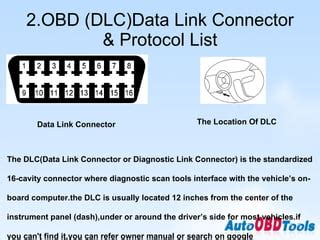

A DLC (Diagnostic Link Connector) elhelyezkedése

A elhelyezkedési ábrán egy jármû utastere látható számozott részekkel jelölve: Minden számozott terület egy DLC elhelyezést jelöl. Az 1-es, 2-es és 3-as elhelyezés a leg általánosabb, míg a 4-tõl 8-ig terjedõ helyek megfelelnek az EPA követelményeinek.

A DLC a mûszerfal jobb alsó részén a kormánykerék és a középkonzol között található. (Nem a középkonzolon. Lásd: #6 elhelyezésmód) A mûszerfal alatti terület három egyforma részre osztható az elhelyezés szempontjából. A DLC a mûszerfal jobb felsõ részén a kormánykerék és a középkonzol között található. (Nem a középkonzolon. A jármû vízszintes középkonzolának jobb vagy bal oldalán, a hátsó ülés felõl. Ez a helyzet nincs ábrázolva.
