Renault Clio elektromos szervokormány: Hibaelhárítás és tudnivalók
Az intelligens kormányrendszerek célja az autó vezetőjének segítése. Például az összetettebb rendszerek akár elemezhetik a jármű mozgásállapotát, folyamatosan monitorozva az autó közvetlen környezetét, ezáltal segítve a vezetőt a döntéshozatalban.
A szervókormányok feladata a kormányzás erőszükségletének csökkentése, tehát egy erre a célra kiépített szerkezetről beszélünk. A szervókormányok azáltal, hogy csökkentik a kormányzáshoz szükséges emberi erőt, javítják az autó vezetőjének a kényelmét, ezáltal maga a vezetés is komfortosabbá, ezáltal pedig biztonságosabbá válik.
Opel meriva elektromos kormányszervó zsírzás.
A szervokormány típusai
A szervókormány lehet hidraulikus, elektrohidraulikus, valamint elektromos is.
- Hidraulikus szervokormány: A kormánykeréken kifejtett nyomatékkal arányosan növeli a kormányzott kerekeket elfordító erőt, úgy, hogy ehhez hidraulikus berendezést használ. Ezeknél a hidraulikus rendszereknél lyukak találhatóak a tengelyvégeken. Ezekbe a lyukakba folyik be a szivattyú által szállított olaj, és mikor a kormányzás során elfordul a két féltengely, jobban kinyitnak az olajáteresztő lyukak, így növelve meg a kormányműre érkező olajnyomást. A hidraulikus szervókormányokat általában nagyobb gépjárműveknél alkalmazzák, de egy ideje a személyautókban is megjelentek.
- Elektrohidraulikus szervokormány: Egyszere elektromos és hidraulikus. Esetükben a szervómotort összeintegrálják az elektrohidraulikus szivattyúval, és így együttes erővel idéznek elő olajnyomást. A villanymotor által hajtott olajszivattyú csöveken át vezeti a kormányműbe az olajat, ami egy dugattyús rendszeren segíti a fogasléc elmozdulását. Rövidített elnevezése az EPHS, mely a kifejezés angol nevéből (Electrically Powered Hydraulic Steering) ered. Előnye, hogy energiát takarítunk meg vele, hiszen kevesebb energiát fogyaszt a szervómotor azáltal, hogy a hidraulika is segíti.
- Elektromos szervokormány: A beépített szervómotorja segítségével látja el a szervórásegítést. Alacsony sebességnél, kis erőkifejtést igénylő kormányzással maximálisan támogatja a vezetőt, amikor nő a sebesség, a rásegítés arányosan csökken. Ezáltal magas sebességnél javítva a gépkocsi egyenesfutását, és ezáltal a menetstabilitást is.
Az elektromos szervó rendszert egy szervómotor működteti. Az autó energiájának néhány százalékát használja el a háromfázisú szervómotor arra a célra, hogy elvégezze a kormányrásegítést. A szervómotor olykor a kormányoszlopon található, ebben az esetben olykor az elektromos kormányoszlop megnevezést alkalmazzák rá, míg máskor szervó kormányoszlopnak is nevezik. Azonban nem minden esetben ide kerül beépítésre a szervómotor. Sokszor a kormányművön találjuk meg, a két első kerék között. Az is előfordul, hogy a szervó szivattyúra kerül. Ilyenkor a szervómotor össze van integrálva az elektrohidraulikus szivattyúval. Ebben az esetben úgy jut energiához, hogy az elektrohidraulikus szivattyú és az elektromos motor együttesen olajnyomást idéznek elő. Ezt a nyomást a kormányműbe vezetik be.
Az elektromos szervokormány hibái és diagnosztizálása
Az elektromos, elektrohidraulikus szervókormány hibájának diagnosztizálása során szükség van a hibakód megállapítására. Ennek kiolvasása a legelső lépés egy ilyen szervókormánnyal rendelkező autó javítása során. A kiolvasott hibakód segít diagnosztizálni a problémát, bonyolultabb esetben annak egy-egy aspektusának felismeréséhez, egyszerűbb helyzetben a komplett probléma megoldásához segíthet hozzá. Tehát jegyezzük meg, hogy alapos hibamegállapításnak kell megelőznie a probléma megoldását, a szerelést, például a kormánymű kiszerelését.
Kerékméret információk a Renault Clio 2 1.4-hez
Gyakran előforduló hiba, hogy sokan alapos hibamegállapítás nélkül szereltetik ki a kormányművet. Pedig, ha az autó elektromos rendszerében van a hiba, akkor mindenképpen elektromos szervókormányokkal, autóelektronikával is foglalkozó szakember tud segíteni. Minden típus teszteléséhez egyedi szoftverre van szükség. Ezeket ismernie kell a tesztelési protokoll lefolytatására alkalmas tesztgépnek. A tesztgépet a hiba feltárására és a javítás minőségének ellenőrzésére is használják a szervókormányok javítására specializálódott szakemberek, akiknek ismerniük kell az adott kormánymű szoftverét. Minden típushoz megfelelő kábel kell, ezzel kötjük össze az elektromos szervót, szimulálva az üzemi körülményeket.
Jellemző hibák
Hasonlítanak a hidraulikus kormánymű hibáihoz. A leggyakrabban előforduló, jellemző hibák a korrodálódással vannak összefüggésben, de gyakori probléma szokott lenni az alkatrészek kopása is. Az elektromos szervókormány esetében is szintén sokszor előfordul a kormánymű lógása. Emellett az egyes alkatrészek kopása, illetve a fogaskerekek ledarálódása szokott még előfordulni.
Az elektrohidraulikus szervókormányoknál gyakori a korrózió. Ennek az szokott lenni az oka, hogy víz jut a rendszerbe. Az elektromos részek a rozsdásodás miatt felmelegednek, és akár zárlatot is okozhatnak. Az elektrohidraulikus szervókormány esetében az is előfordulhat, hogy nem tömít a szivattyú, és az abból kifolyó olaj teszi tönkre a vezérlőpanelt.
A szervószivattyú meghibásodásának jelei

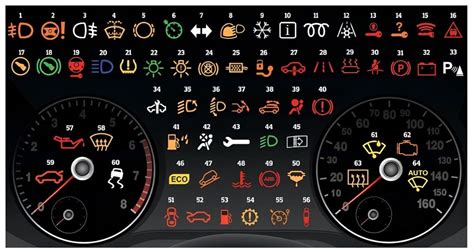

- Felvillan a szervólámpa a műszerfalon: Ha azt látjuk, hogy ég a szervó hibáját jelző lámpácska a műszerfalon, akkor az egy egyértelmű jelzés, hogy gond van a szervóval, még akkor is, ha egyenlőre nem tapasztalunk semmi szokatlant.
- Elmegy a szervó: Ez is egy olyan jelzés, amit több minden is okozhat, de ha azt vesszük észre, hogy nincs szervó vagy csak időnként működik, akkor az az elektrohidraulikus szivattyú hibájára utal.
- Szokatlan hangok a szervóból: Az sem ritka, hogy a szervószivattyú hibájára csak a szokatlan zajok utalnak, amiket rendeltetésszerű működés esetén nem szoktunk hallani. Bármilyen furcsa zajt tapasztalunk a szervóból, azt azonnal nézessük meg a szerelővel.
- Szivárog az olaj: A kormánymű folyásának, vagyis az olaj szivárgásának általában a szimeringek elhasználódása az oka, de mivel ilyenkor a szivattyú szárazon megy, könnyen megrongálódik, mielőtt észrevennénk a hibát. Érdemes tehát olajszivárgás esetén a szervószivattyút is megnézetni.
- Gyenge szervó hatás: Megeshet, hogy a szervó bár működik, de sokkal gyengébben, mint megszoktuk.
- Aszimmetrikus a rásegítés: Ha azt vesszük észre, hogy nem minden kormánymozdulatnál egyforma a szervó működése, akkor az egyértelműen arra utal, hogy gond van a szervószivattyúval.
- Merevé válik a kormányzás: Ha a szervószivattyú vagy más alkatrész meghibásodása miatt csökken az olajnyomás a szervóban, akkor a kormányzás nagyon merevvé válhat. Ez egy intő jel, ami arra utal, hogy a szervószivattyúval valami nincs rendben.
- Ugrál a kormány: Ha a kormány gyakran megszorul, nem mozdul, majd elindul, akkor az arra is utalhat, hogy a szervoszivattyú vagy a csőrendszer dugult.
- Akad a kormány: A kormány akadása is intő jel, mely arra is utalhat, hogy a szervószivattyú nem dolgozik rendesen.
A szervószivattyú hiba jeleket nem szabad félvállról venni, mert rendkívül balesetveszélyes helyzetekbe kerülhetünk. Amint a szervó hibásan kezd működni, vagy erre utaló jeleket tapasztalunk, azonnal forduljunk szerelőhöz.
Kormányszög jeladó
Amikor elfordítjuk a kormányt egyúttal utasítást adunk, hogy a „szervó segítsen rá” az általunk kifejtett erőhatásra. A kormányszög jeladó „adja le” az elfordulás mértékét, azaz szögét. Ezt az elmozdulást a kormányszög érzékelő „érzékeli”. Emellett fontos a rásegítés mértéke, nyomatéka. Ezt az elektromos szervó egység az ún. nyomaték érzékelőn keresztül „érzékeli” és a nyomaték szabályozón keresztül folyamatosan szabályozza. Az eredmény az, hogy minden pillanatban a megfelelő irányú és erősségű rásegítést kapjuk és kényelmesen, biztonságosan autózhatunk.
Clio üzemanyagszűrő bekötési útmutató
Az újabb típusokban mindez azzal egészül ki, hogy a sebességtől függően változik a rásegítés mértéke, ez finomabb és egyben biztonságosabb autózást tesz lehetővé. Nagy sebességnél egy kis kormánymozdulattal nem fordul keresztbe az autó a parkolásnál viszont kis elfordulásnál jelentős a kerekek elmozdulása, így könnyebb a parkolás.
Ha a kormányszög jeladó nem működik (vagy hol jó hol nem) ki kell cserélni, mert enélkül a szervó nem működik. A legtöbbször le is tilt az elektronika. Ha a kormányszög érzékelő hibás rossz adatokat közölhet a vezérlőn keresztül a szervó motornak, így az nem a megfelelő irányban, megfelelő erősséggel, időpillanatokban fog dolgozni. Pl. kanyarban nem segít rá, kitekeri a kormányt egyik irányba, egyszer van szervó, utána nincs, nagy sebességnél is könnyű tekerni a kormányt.
Kormányszög jeladó hiba esetén a jeladót nem javítani, inkább cserélni szokás, mégis úgy mondjuk sokszor, hogy a „kormányszög jeladót javítjuk”. Ha tehetjük, válasszunk komplett újragyártott (nem csak javított) szervót.
A szervokormány beállítása és kalibrálása
A beállítás lényege, hogy a szervó rendszerünk „ismerje” a kormányközepet (amikor egyenesen áll a kormány) és a végpontokat (balra és jobbra maximálisan kitekerve), így minden elfordulási szög esetén a megfelelő jelet továbbítja a vezérlő egységbe. Egyszerűbb szervók esetén, pl. D Corsa, Punto II. kézi állítgatással is be lehet állítani a kormányközepet, habár ez nem egy profi megoldás. Szakszerű az, ha a szervót a javítás során az erre alkalmas célgéppel állítjuk be, azaz kalibráljuk.
Elektromos kormányműveknél csak így lehet pontosan beállítani és szükség van az ún. tanításra vagy feltanításra is, ennek lényege, hogy az autó vezérlő egysége eltárolja a kormánymű beállításait, innentől egységes rendszerként működik. Ha nem tartjuk be a megfelelő installálási procedúrát, könnyen lehet, hogy szerelőnknek vissza kell küldenie a kormányoszlopot vagy elektromos kormányművet újbóli kalibrálásra.
Újragyártás (remanufacturing)
Magyarországon kevésbé ismert, és bevett módszer az újra gyártás, azaz remanufacturing. Pedig ez a megoldás magas gyártási minőséggel jár, hiszen az újragyártott alkatrészre már a legtöbbször nem jellemzőek a típushibák, mivel az autó gyártója, annak technológiája is folyamatosan fejlődik. Így a legtöbb esetben az újragyártott alkatrészek magasabb technológiai színvonalat képviselnek.
Ahhoz, hogy biztonságosan közlekedhessünk az autónkkal, elengedhetetlen, hogy a kormánymű megfelelően működhessen. Amennyiben valamilyen meghibásodást észlelünk a kormány esetében, azonnal érdemes felkeresni a szervizt, mert a hiba akár súlyos méreteket ölthet, akár menet közben is elmehet a kormány.
