BMW E46 Autórádió Beépítő Keret Beszerelési Útmutató

A műszerfalból kilógó kábelek káosza első ránézésre ijesztő lehet, de nem kell megijedned. Semmi pánik! Ebben a cikkben lépésről lépésre végigvezetünk a BMW E46 autórádió beépítő keret beszerelésének folyamatán. Ez a leírás segít abban, hogy szakszerűen tudd kicserélni a gyári rádiót egy univerzális, szabványos méretű fejegységre. Fontos! Az igénytelen módon végzett autórádió beszerelés veszélyes!!!

Az utólagos hangszóró beszerelése esetén szükség van egy hangszóró kiemelő keretre, hogy az univerzális hangszóró beépíthető legyen a gyári helyére. BMW 3, E46 esetén ez különösen fontos.

android fejegység bekötese - BMW e46

Szükséges eszközök és anyagok

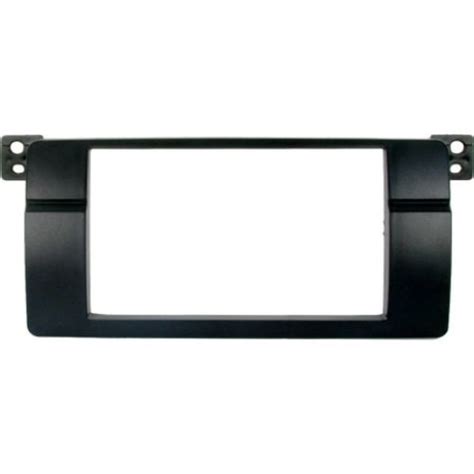

BMW E46 2 DIN autórádió beépítő keret
Univerzális szabvány 2 DIN méretű fejegység
Hangszóró kiemelő keret (szükség esetén)
ISO átalakító
Csavarhúzó
Próbalámpa
Kábelkötegek

Lépésről lépésre útmutató

1. Előkészületek

A művelet előtt győződj meg róla, hogy minden szükséges eszköz és anyag rendelkezésedre áll. A kábelek káosza ellenére, ha lépésről lépésre haladsz, nem fog gondot okozni a beszerelés.

2. A gyári rádió eltávolítása

A gyári rádió eltávolításának menetét fentebb görgetve megtalálod. Semmi pánik! A lényeg, hogy óvatosan járj el, nehogy megsértsd a műszerfalat.

3. Kábelek azonosítása

Az autórádió hátulján található kábelek azonosítása kulcsfontosságú. Az átalakító csatlakozó kábelköteg tartalmazza a táp és a hangszóró kábeleket is, minden kábel feliratozva van a funkciójának megfelelően.

Mercedes diagnosztikai eszközök

4. A tápkábel bekötése

A tápkábel megfelelő bekötése elengedhetetlen a rádió működéséhez:

Keresd meg a gyújtáskábelt.
A gyújtáskábelen +12Voltot találsz, amikor ráadod az autóra a gyújtást.
A negatív kábel azonosítása: Ez lesz a második kábel, amelyen negatívot mérhetsz kikapcsolt világítás mellett.
A világítás vezetéke: Ha a világítást ráadod, akkor +12Voltot találsz rajta a próbalámpával.
A maradék 7 kábel a hangszóróké.

5. Hangszórók bekötése

Győződj meg róla, hogy minden hangszóród megfelelően van bekötve. Utólagos hangszóró beszerelése esetén szükség van egy hangszóró kiemelő keretre, hogy az univerzális hangszóró beépíthető legyen a gyári helyére.

6. A beépítő keret rögzítése

Tedd be a rádiókeretet.
A füleket kihajtva rögzítsd a műszerfalhoz.

7. Az új rádió csatlakoztatása

Csatlakoztasd újra a rádiót.

8. Tesztelés

Kapcsold be az autórádiót, hogy ellenőrizd, minden megfelelően működik. Ellenőrizd a hangszórókat, a rádió funkcióit és a világítást.

Hangszóró beépítő keretek típusai

Számos különböző hangszóró beépítő keret létezik, amelyek különböző autómodellekhez és hangszóró méretekhez készültek. Néhány példa:

Automata váltó problémák azonosítása

Opel hangszóró beépítő keret, 165mm
Audi A4, B5 hangszóró beépítő keret, 130mm
Univerzális hangszóró beépítő keret, 165mm/12mm
BMW 3, E46 hangszóró beépítő keret, első-hátsó

Utólagos hangszóró beszerelése esetén szükség van egy hangszóró kiemelő keretre, hogy az univerzális hangszóró beépíthető legyen a gyári helyére.

Kormánytávvezérlő adapterek

Ha szeretnéd, hogy az utólagosan beszerelt rádiót is vezérelni lehessen a gyári kormánygombokkal, akkor szükséged lesz egy kormánytávvezérlő adapterre:
