Autórádió beszerelése és CB rádió telepítése: Útmutató
Az autórádió bekötése első ránézésre nehéz feladatnak tűnik. Azonban egy hasznos útmutató, amely lépésről lépésre elmagyarázza a rádió bekötését, megoldhatja a problémánkat. Mire van szükségünk egy autórádió beszerelése során? Hogyan működik az ISO csatlakozó bekötése?
Az autórádió beszerelése vagy cseréje sokszor átalakító csatlakozókkal valósítható meg, ezért aztán speciális eszközöket igényelhetnek. Előfordul, hogy a házilag bekötött autórádiók esetében sérülnek a műszerfal műanyag részei, rosszabb esetben a kábelek rossz összeillesztése árt az autónak. Csak annak javasolt a házi beépítés, aki biztos a dolgában.
Nézzük meg, hogy pontosan mire is van szükségünk ahhoz, hogy végre tudjuk hajtani ezt a műveletet, az autórádió bekötésének lépései előtt. A bekötéshez kell használnunk zsugorcsövet, szigetelőszalagot, és próbalámpát. A szigetelőszalag azért fontos, hogy ne tekeredjenek össze a kábelek, mert az veszélyes lehet. A próbalámpával a kábeleket vizsgáljuk.
Ha az autórádió helyén adottak a kábelek, akkor bárhonnan letölthető ISO csatlakozási ábra használatával tudjuk bekötni az autórádiót.
Melyik ISO kábelről mit kell tudni?
- Sárga kábel: Állandóan pozitív 12 Voltot kell kapnia. Éppen ezért arra a kábelre kell kötnünk, amelyben akkor is van feszültség, amikor nincsen gyújtás az autónkon. Ezt a már említett próbalámpával fogjuk tudni megkeresni. Ez az a vezeték, melyre forrasztanunk kell.
- Piros vezeték: Ennek köszönhetően kapcsol be a rádió, amikor gyújtást kap az autó. Ez egy 12 Voltos kábel, melynek a sárgával ellentétben nem kell állandóan feszültséget kapnia. Ehhez olyan kábelt kell találnunk a próbalámpával, amely esetében akkor villan fel a 12 Volt, ha gyújtást adunk. Erre a kábelre olvasszuk rá az ISO csatlakozó piros kábelét.
- Fekete kábel: A test. Úgy találhatjuk meg, hogy ellenőrzéskor negatív jelzést fog adni a próbalámpa. Azonban két ilyen kábel is van. Az egyik ilyen kábel a helyzetjelölők bekapcsolásakor 12 Voltot fog mutatni.
- Narancssárga vezeték: A világításért felelős, erre azt a kábelt kell kötnünk, amelynél negatívat mutat a próbalámpa, ha ki van kapcsolva a világítás. Ha a világítást ráadod, akkor +12Voltot találsz rajta a próbalámpával.
- Kék kábel: Ez az antenna kapcsoló szál. A próbalámpa segítségével nézzük meg, hogy melyik vezeték 12 Voltos akkor, amikor bekapcsoljuk magát az autórádiót.
Ezzel a művelettel végül el is készültünk az autórádió ISO tápcsatlakozó bekötésével. Végül becsatlakoztatjuk az autórádió hátuljába az ISO csatlakozót. Majd csatlakoztatjuk az antennát az autórádióhoz. Ezután ellenőrizhetjük, hogy megfelelően működik-e a bekötött rádió, a gyújtáskulcs kikapcsolja, majd bekapcsolja a rádiót.
Autóklíma hibaelhárítási útmutató
Ha a rádió nem akar bekapcsolni, akkor az állandóáram és a kapcsolóáram vezetékét meg kell cserélnünk. A testkábel felett található a kulcs utáni áram, azaz ACC, a csatlakozó sarkában található, fölötte az ACC, azaz kulcs utáni áram vezetéke van. Az állandó áram a test mellett található, két vezetékkel arrébb. Ezt a két vezetéket kell megcserélnünk. A helytelen sorrend nem okoz gondot, hiszen direkt gyártják cserélhetőre ezeket a kábeleket.
A következő próba során érdemes néhány állomást beállítani a rádión, majd kikapcsolni a gyújtást, és mikor ismét bekapcsoljuk, ellenőrizzük le, hogy eltárolta-e a rádió a beállításokat.
Ha az ellenőrzés során minden rendben volt, akkor már nincs más hátra, mint kivenni a rádiót, majd helyesen visszatenni a helyére. Érdemes ugyanis rendbe tenni a kábelköteget. Ennyi volt a feladatunk az ISO csatlakozó bekötése során. Hagyományos esetben, ha a kábelek rendelkezésre állnak a kábelek, és hagyományos ISO csatlakozásunk van.

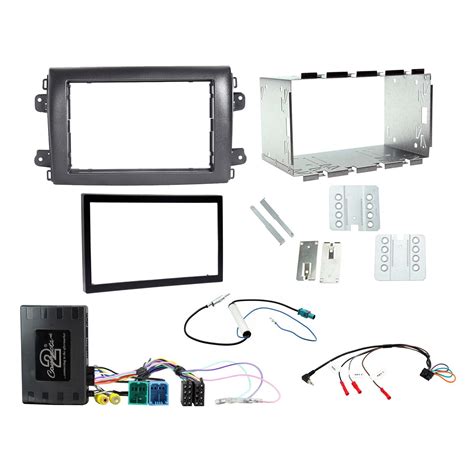

Fiat Ducato (2021-) 2 DIN fejegység beszerelő készlet
A szett mindent tartalmaz, ami a gyári rádió cseréjéhez szükséges lehet: átalakító keretet, csatlakozókat, kormánytávvezérlőt. A beépítő keret átalakítja a gyári rádió, műszerfal kialakítását úgy, hogy lehetővé tegye a gyári rádió cseréjét univerzális szabvány 2 DIN méretű fejegységre. Gyári menü rendszer is elérhető a multikormány vezérlő gombok segítségével.
A keret beépítéséhez minden esetben univerzális beszerelő keret szükséges (180 x 103mm), ez külön megvásárolandó! 2 DIN Kínai, márkátlan készülékek sok esetben méret pontatlan, szabványtól eltérő méret miatt, nem illeszkednek a beépítő keretbe.
Késések az elektromos Land Rover terveiben
CB Rádió beszerelése autóba
This Is How To GET SUPER LOW SWR ON YOUR CB RADIO!!
Az autós kommunikáció történetében kevesen mondhatják el magukról, hogy olyan ikonikussá váltak volna, mint a CB rádió. Bár a mobiltelefonok és az internet korszakában sokan elfeledett technológiának tekintik, a CB még ma is virágzik, különösen a hosszú távú fuvarozók, a túrázók, a terepjárósok, sőt, a hétköznapi autósok körében is, akik értékelik a közvetlen, ingyenes és azonnali tájékoztatást. Egy jól beépített CB rádió nem csupán nosztalgiát ébreszt, hanem valós időben segíthet elkerülni a dugókat, tájékoztatást adni balesetekről, vagy éppen vészhelyzet esetén kommunikálni a külvilággal.
A sikeres CB rádió beszerelés alapja a gondos tervezés és a megfelelő eszközök kiválasztása. Ne ess abba a hibába, hogy az első rádióval és antennával vágsz bele a munkába!
1. A CB rádió kiválasztása
A piacon számos CB rádió típus kapható, különböző funkciókkal és méretekkel. Fontos, hogy olyat válassz, ami illeszkedik az autód belső terébe és a használati szokásaidhoz.
- Méret: Van-e elegendő hely a műszerfalon, a középkonzolon vagy az ülés alatt?
- Funkciók: Szükséged van-e zajszűrőre (ANL, NB), automata zajzárra (ASC), vagy esetleg SSB (egyetlen oldalsávos) üzemmódra a nagyobb hatótávolságért?
- Teljesítmény: Magyarországon az engedélyezett kimenő teljesítmény CB-n 4W AM/FM üzemmódban.
2. Az antenna kiválasztása
Nem túlzás azt állítani, hogy a CB antenna a rendszer lelke, vagy legalábbis a legkritikusabb eleme. Hiába van drága rádiód, ha az antenna gyenge vagy rosszul van beállítva.
- Mágneses talpú antenna: Könnyen telepíthető, nem igényel fúrást, mozgatható. Ideális, ha nem szeretnél lyukat fúrni a karosszériába, vagy ha több jármű között használnád a rádiót. Hátránya, hogy a mágneses talpon keresztül a földelés nem mindig tökéletes, és nagyobb sebességnél vagy erős szélben le is eshet.
- Fixen rögzített antenna: A legjobb teljesítményt és stabilitást biztosítja. Fúrást igényel a karosszérián, de cserébe stabil, kiváló földeléssel rendelkezik, ami elengedhetetlen a jó vételhez és adáshoz. Ezek a típusok sokkal tartósabbak és megbízhatóbbak. Léteznek tetőre, csomagtartóra vagy tükörkonzolra szerelhető változatok. Az antenna hossza és típusa (pl. középtalpú, alultekercses) is befolyásolja a teljesítményt.
3. Koaxiális kábel
Ne spórolj a koaxiális kábel minőségén! Az olcsó, vékony kábelek jelentős jelveszteséget okozhatnak. Az 50 ohmos RG-58 vagy az RG-213 típusú kábelek a legelterjedtebbek. Ügyelj arra, hogy a kábel hossza ne legyen túlzottan nagy, és a csatlakozók (általában PL-259) is jó minőségűek legyenek.
Vélemények a Bardi Auto traktor alkatrészeiről
4. Tápellátás
A CB rádiók általában 12V-os rendszerről működnek. Fontos, hogy a tápellátás közvetlenül az autó akkumulátoráról történjen, vastag, megfelelő keresztmetszetű kábellel, és feltétlenül iktass be egy biztosítékot a pozitív ágba, az akkumulátorhoz a lehető legközelebb! Ez védi a rádiót és az autód elektromos rendszerét egy esetleges rövidzárlat esetén.
5. SWR mérő
Ez az eszköz elengedhetetlen a beépítés során! Az SWR (Standing Wave Ratio - állóhullám arány) mérővel tudod beállítani az antenna és a rádió közötti impedancia illesztést. Egy rosszul beállított antenna tönkreteheti a rádió végfokát!
6. Egyéb eszközök
Fúró (fix antenna esetén), csavarhúzók, kábelkötözők, szigetelőszalag, multiméter (ellenőrzéshez), esetleg forrasztópáka (ha te szerelnéd a csatlakozókat).
A beépítés tervezése
A beépítés előtt érdemes alaposan átgondolni az egyes komponensek elhelyezését.
- A rádió helye: A legfontosabb szempont az elérhetőség és a biztonság. A rádió nem zavarhatja a vezetést, nem akadályozhatja a kilátást, és nem lehet útban a légzsákoknak. Ideális hely lehet a középkonzol (ha van DIN méretű beépítési lehetőség), a műszerfal alá, vagy akár az ülés alá rögzítve, külső hangszóróval és távoli mikrofonnal.
- Antenna elhelyezése: A legjobb teljesítmény érdekében az antenna a jármű karosszériájának legmagasabb pontján, minél távolabb más fémtárgyaktól (pl. tetőcsomagtartó) kell, hogy elhelyezkedjen. Ez biztosítja a legszélesebb körű sugárzási mintázatot. A tető a legideálisabb, de a csomagtérfedél is megfelelő lehet. Mágneses antennák esetén is fontos a tiszta fémfelület.
- Kábelek vezetése: Mind a tápkábel, mind a koaxiális kábel vezetését alaposan meg kell tervezni. A kábeleket rejtetten, védett útvonalakon kell vezetni, hogy ne sérüljenek meg, ne legyenek útban, és ne okozzanak zajt vagy interferenciát más elektromos rendszerekkel. A motorháztető alól a tűzfalon keresztül az utastérbe, majd a küszöbök, tetőkárpit vagy a szőnyeg alá rejtve vezessük a kábeleket.
A beépítés lépései
- Csatlakoztasd a rádió pozitív (piros) vezetékét közvetlenül az akkumulátor pozitív sarujához. Vezesd be a kábeleket a tűzfalon keresztül az utastérbe.
- Mágneses antenna: Válaszd ki a legmagasabb, tiszta fémfelületet a tetőn vagy a csomagtérfedélen. Tisztítsd meg alaposan a felületet, majd helyezd rá az antennát.
- A koaxiális kábelt óvatosan kell elvezetni. Kerüld a túlzott hajlítást, megtörést és az éles sarkokat, mert ezek befolyásolhatják a jel minőségét. Vezesd el a padlólemezen, a küszöbök alatt, vagy a tetőkárpit mentén, rögzítve kábelkötözőkkel.
- Helyezd be a rádiót a tervezett helyére, és rögzítsd a mellékelt tartókonzollal. Győződj meg róla, hogy a rögzítés stabil és a rádió nem mozog vezetés közben.
Az SWR beállítása - A legfontosabb lépés!
Ez az a lépés, amit soha nem szabad kihagyni vagy elkapkodni. Ne feledd: Egy rosszul beállított antenna nem csupán gyenge vételt és adást eredményez, hanem végzetes károkat okozhat a CB rádió adó-vevőjében!
Mi az SWR?
Az SWR az antenna és a rádió közötti impedancia illesztés mértékét mutatja. Ideális esetben az összes kimenő teljesítmény kisugárzódik az antennán keresztül. Ha az illesztés rossz, a teljesítmény egy része visszaverődik a rádióba, ami túlmelegíti a végfokot, és idővel tönkreteheti azt. Az ideális SWR érték 1:1, de 1:1.5 alatti érték már kiváló, 1:2 alatti elfogadható.
Hogyan mérjük az SWR-t?
- Kösd be az SWR mérőt: A rádió és az antenna közé.
- Kapcsold be a rádiót, válassz ki egy üres csatornát (pl.
- Ved fel az adás gombot, majd állítsd az SWR mérőt „REF” vagy „SWR” állásba. Ezt a mérést ismételd meg a 1-es és 40-es csatornán is. Ideális esetben a középső csatornákon (pl.
Hangolás
Ha az SWR érték túl magas, az antenna hosszának állításával tudod optimalizálni. Ha az 1-es csatornán alacsonyabb az SWR, mint a 40-esen, az antenna túl rövid, és hosszabbítani kell rajta. Ha fordítva, akkor túl hosszú, és rövidíteni kell. Ezt az állítást az antenna tetején lévő csavar vagy teleszkópos elem segítségével lehet elvégezni.
Gyakori hibák és tapasztalatok
Saját és más felhasználók tapasztalatai alapján kijelenthetem, hogy az SWR beállítása a leggyakrabban elhanyagolt, mégis a legkritikusabb lépés. Sok kezdő itt spórol időt vagy pénzt, és megveszi az első kábelt, antennát és bedugja. Ennek az a következménye, hogy a rádió végfoka túlterhelődik a visszavert teljesítmény miatt, és idővel elromlik.
Számos esetben találkoztam már olyan CB-vel, ami a magas SWR miatt adásképtelenné vált, holott az antenna apró igazításával és egy kis türelemmel ez elkerülhető lett volna. Egy jól beállított rendszer, ahol az SWR 1:1.2-1.3 között mozog, sokkal nagyobb hatótávolságot és megbízhatóbb működést biztosít, mint egy hanyagul, 1:2.5-ös SWR-rel összedobott.
Hasznos tippek a használathoz
- Kapcsold be a rádiót.
- Teszteld az adást: nyomd le a mikrofon adás gombját, és mondj bele valamit (pl. „Rádiópróba 1-2-3”).
- Csatorna kiválasztás: A 28-as csatorna általában a magyar kamionosok hívócsatornája. A 9-es csatorna nemzetközi segélyhívó és vészhelyzeti csatorna.
- Szakzsargon: A CB-s kommunikációnak megvan a maga „nyelve”. A 10-kódok (pl. 10-4: „értettem”), a Q-kódok (pl.
- Etikett: Mindig légy udvarias, ne zavard meg a másikat adás közben. Ne használj trágár szavakat.
A CB rádió előnyei
Sok ember számára a CB rádió pusztán egy hobbi, de valójában sokkal többet nyújt annál. A közösségi élmény, a szabad kommunikáció, az egymás segítése, vagy éppen az útközbeni információk beszerzése felbecsülhetetlen értékű lehet. Hányszor fordult már elő, hogy a CB-n keresztül értesültem egy útszéli ellenőrzésről, egy hatalmas dugóról, vagy egy elzárt útszakaszról, aminek köszönhetően időt és bosszúságot spórolhattam meg. Vészhelyzet esetén, amikor a mobiltelefon térerő nélkül van, a CB akár életet is menthet.
Ez a szabadság, a tudat, hogy bárhol, bármikor tudok kommunikálni, különösen a távoli, kevésbé civilizált területeken, megfizethetetlen.
Végső gondolatok
A CB rádió autóba való beépítése nem egy bonyolult feladat, de igényli a precizitást, a türelmet és a gondos tervezést. Ne feledd, a minőségi alkatrészek és az SWR beállítása nem csupán a hatékony kommunikációt garantálják, hanem a rádiód hosszú élettartamát is biztosítják. Ha mindent a leírtak szerint csinálsz, egy megbízható és hasznos társra lelsz az utakon, ami sok örömteli pillanatot és értékes információt hozhat az életedbe.
Fogd a szerszámokat, és vágj bele ebbe a izgalmas projektbe! Hamarosan te is hallathatod a hangodat az éterben, és élvezheted a CB-s közösség előnyeit.
