Alkatrésztervezés a Számítógép Támogatásával
A mérnöki tervezés egyik legfontosabb eszköze a számítógép. Az utóbbi években a többszörösére nőtt a rendelkezésre álló szoftveres technológiák száma, a tervezés tehát egyszerűbbé és hatékonyabbá vált. Kevesebb prototípusra és mintadarabra van szükség, hiszen szimulációkkal, szoftveres környezetben az alkatrészek legtöbb tulajdonsága biztonsággal tesztelhető.
CAD, CAM, CAE: A Tervezés Három Pillére
Bizonyára a számítógépes tervezésről sokaknak a CAD (Computer Aided Design = Számítógéppel támogatott tervezés) programok ugranak be elsőre. Az ilyen programokkal ma már részletes 3D modelleket készíthetünk, valamint azokból generált 2D-s rajzokat.
A CAM (Computer Aided Manufacturing = Számítógéppel támogatott gyártás) szoftverek használatának előnye, hogy digitális rajzok, modellek alapján dolgozhatunk, amelyek napjainkban szinte kivétel nélkül rendelkezésre állnak. Különféle gyártási technológiákhoz specializált CAM rendszerek készülnek, lemezalkatrészek kivágásához, hajlításához, forgácsolt alkatrészek NC-programjainak elkészítéséhez, legyen szó akár egyszerű esztergált-, vagy prizmatikus alkatrészekről, faipari alkatrészekről, akár szerszámbetétekről, vagy járókerekekről, megfelelő eszközt lehet választani a CAM-rendszerek közül is.
A CAM-rendszerek többnyire sok különféle CAD-modell formátumot - kisebb-nagyobb adatvesztéssel - tudnak fogadni, és azokra szerszámpályát számítani. A biztonságos gyártáshoz fontos szempont, hogy a szerszám a munkadarabot miként közelíti meg, hogyan végzi a megmunkálást, majd hogyan távolodik el tőle.
A CAE (Computer Aided Engineering = Számítógéppel támogatott mérnöki munka) több, mint rajzkészítés, modellezés vagy programgenerálás: ebbe már benne foglaltatnak azok a méretezést és fejlesztést támogató szimulációs megoldások, amelyekkel a mérnöki munka egyszerűbbé tehető. Az ütközések elkerülése - bár az egyik legfontosabb cél -, egyáltalán nem az egyetlen dolog, amelyre a szimulációkat használhatjuk.
Átfogó áttekintés a műanyag alkatrészgyártásról
A szimulációs szoftvereknek és beépített moduloknak köszönhetően a szerelt összeállítások, a tervezett alkatrészek szilárdsága vagy éppen a hőterhelés eloszlása is modellezhető. Ezekre a számítógépes vizsgálatokra pedig a gyártás mellett a termékfejlesztés során is igen nagy szükség mutatkozik. A leggyakrabban alkalmazott szimulációs eljárások a tervezett alkatrészek szilárdságát és teherbírását ellenőrzik.
Hasonlóan, jellemző tervezési kritérium a hőmérséklet, illetve az anyagon belüli hőterhelés, amelyet CFD (Computational Fluid Dynamics = Számítógépes folyadékdinamika) segítségével ellenőrizhetnek a szakemberek. Az alkatrészek terhelhetősége mellett komplett mozgó rendszerek elemzését is elvégezhetjük szimulációs megoldásokkal. Az MBS (Multibody Simulation = Több test szimuláció) mozgástani szimulációs módszerrel az elkészített szerelések mozgástani jellemzőiről kaphatunk információt.
A számítógépekben rejlő erőforrásoknak köszönhetően ma már olyan hardveres és szoftveres környezetben dolgoznak a mérnökök, amelyről néhány évtizede még álmodni sem mertünk. Napjainkban pedig a technológia folyamatos fejlődésének köszönhetően egy pillanatra sem állnak le a fejlesztések.
A generatív tervezés egy olyan új paradigma, amely a felhalmozott adatok és információk birtokában kiválóan alkalmas az alkatrészek vagy termékek automatikus optimalizálására. Mindezek ellenére a mérnöki találékonyság, gondolkodás, és így a mérnökök munkája nem kiváltható egyszerűen a gépekkel. Sokkal inkább egy valódi ember-gép kollaborációról van szó, amelyben a számítógép erőforrásait kiaknázva értékes munkaórák szabadíthatók fel a mérnöki oldalon.
A Solid Edge szoftvercsomagban megtalálhatók mindazon modulok és tervezéstámogató eszközök, amelyek segítségével nemcsak alkatrészmodellek készíthetők, hanem azok teljeskörű és részletes gyártásterve, dokumentációja és szimulációs ellenőrzése.
HM CRE SIX Comp. tuning: Malossi 206ccm alkatrészek
Ma már a megfelelő ipari digitalizációs folyamatokhoz az alkalmas szoftvereken, hardvereken és képzéseken túl a kreativitás is elengedhetetlen. De a legjobb kreatív elmék számára is egy komplett digitális tervezési platform nyitja csak meg az alkotás valódi szabadságát.
Elektronikai Tervezés és NYÁK Készítés
Ha egy speciális feladatra szeretnénk egy elektronikus áramkört készíteni, akkor első lépésben kiválasztjuk a követelményeknek leginkább megfelelő technológiákat, módszereket és főkomponenseket. Az elektronikai tervek kidolgozásánál üzleti és felhasználói szempontokat is figyelembe veszünk, a tervezés folyamata több workshop alkalmat is magába foglal.
Az elektronikai gyártók a gyártói fájlok alapján kialakítják a rajzolatot a nyers panelen, így létrehozva a nyomtatott áramköri lapot, azaz a NYÁK-ot (angolul “Printed Circuit Board - PCB”). Ez egy epoxigyanta és üvegszálas szövet tartalmú lemez (FR4), aminek a felületén rézből marják ki az áramkör rajzolatát (huzalozását), majd erre forrasztással szerelik be az alkatrészeket.
A szerelés technológiája lehet furatszerelt, vagy felületszerelt, legtöbb esetben mindkettőt alkalmazzák egy NYÁK-on belül. A panel szendvics-szerűen több rétegből épül fel (1-48 rétegig), az alkatrészek a két szélső rétegen helyezkednek el. Mi a Hard Code-nál nagyrészt 4 rétegű elektronikát tervezünk.
Egy ipari megbízhatóságú termék központi eleme a stabil elektronika, amivel az eszközök képesek hosszú távon folyamatos, hibamentes működésre. A több, mint 15 éves tervezői tapasztalatunk alapján kidolgozott folyamat biztosítja, hogy az ötletből működő prototípus, majd stabil, sorozatgyártható termék jöhessen létre.
Vélemények a Bardi Auto traktor alkatrészeiről
Elektronikai prototípus darabok szerelését 10 darabig saját labor környezetünkben vállaljuk, ahol Weller forrasztóállomások, reflow kemence, heat plate, mikroszkóp segíti a pontos forrasztási munkát és hibajavítást.
Az elkészült NYÁK-ot kiterjedt tesztelési folyamattal vizsgáljuk meg, a feltárt hibákat átvezetjük a terveken. A sorozatgyártásra tervezett áramkörök esetében a többszörös szempontrendszer miatt ez számos iterációt is jelenthet.
Altium Designer: A Professzionális NYÁK Tervező
Az Altium Designer nyák tervező program a legjobb programok közé tartozik! A nyák tervezés számítógépes nyák tervező programok használatával történik. Ilyen programból sok van, értelemszerűen mindegyik mást tud nyújtani és a tervezés színvonalára is hatással van a tudásuk.
A nyák tervezéshez mi az Altium Designer nyák tervező programot használjuk, mert ez a program szakmai szempontból kiemelkedő teljesítménnyel bír. Az Altium Designer nyák tervező program egyik nagy előnye, hogy egyetlen szoftverben megtalálható minden, olyan tervezői eszköz, ami a nyomtatott áramkör dizájnjához szükséges.
A szoftver komoly múltra tekint vissza, ugyanis már a nyolcvanas években megjelent az első változata. Azóta több verziót is megélt, egyre tökéletesebbé vált. A programot CAD szoftver működteti, de lehetőség van nyitni más tervezőrendszerek felé is, illetve elérhetőek online az alkatrész kereskedők platformjai is.
A nyomtatott áramkörökkel kapcsolatban több fajta szolgáltatást is meg lehet rendelni a cégünktől. A tervezés és a gyártás folyamata egymáshoz kapcsolódó területek, amik együttesen segítik a minőségi nyák kivitelezését. A cégünktől komplex szolgáltatást tudnak megrendelni az ügyfelek nyomtatott áramkör kivitelezéséhez.

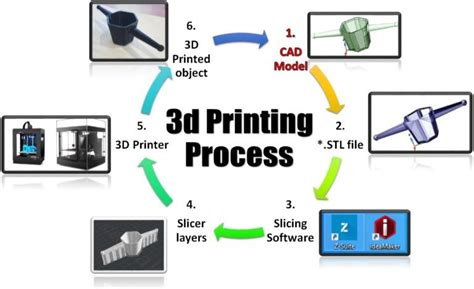

3D Nyomtatás: A Tervezés Kézzel Foghatóvá Tétele
Nálunk a technológia és a szakértelem találkozik: 3D nyomtatás, tervezés, szkennelés és modellezés akár már 500 Ft-tól! Akár saját elképzelésed van, akár egy már meglévő modellből indulnál ki, mi segítünk annak megvalósításában.
Ha egy törött alkatrészt szeretnél újragyártani, azt nemcsak lemásoljuk, hanem igény szerint újratervezzük, optimalizáljuk és strapabíróbbá tesszük. A teljes folyamatot végigkísérjük a 3D szkenneléstől kezdve a digitális modellezésen át egészen a 3D nyomtatásig.
Ráadásul nálunk nem sablonmegoldásokat kapsz: a tervezés minden esetben személyre szabott, az anyagválasztás, a modell részletessége és a nyomtatási technológia is a projekt igényeihez igazodik.
FDM: Műanyag Szálak Rétegről Rétegre
A 3D nyomtatás egyik legismertebb és legelterjedtebb technológiája a Fused Deposition Modeling (FDM), amely műanyag szálak rétegről rétegre történő megolvasztásán alapul. Ez az eljárás tökéletes választás prototípusgyártáshoz, egyedi alkatrészek készítéséhez vagy kisebb szériás gyártási feladatokhoz.
Ez a fajta 3D nyomtatás megbízható, költséghatékony és gyors megoldást kínál hobbi, ipari, oktatási vagy akár orvosi célokra is. Az FDM technológiával készülő modellek tervezéséhez pontos 3D modell szükséges, amely lehet saját ötlet vagy már meglévő alkatrész digitális másolata.
Az FDM technológia rendkívül versenyképes áron kínál minőségi nyomtatást. Az anyagválaszték széles spektrumot ölel fel, amely lehetővé teszi a különböző alkalmazások számára legmegfelelőbb anyagok használatát. Akár egyedi alkatrészeket, prototípusokat vagy kis szériás gyártást szeretnél, a FDM a legjobb megoldást kínálja a gyors és költséghatékony megvalósításhoz.
DLP: Fényre Szilárduló Műgyanta Pontossággal
A DLP technológia fényre szilárduló műgyanta felhasználásával működik és a 3D nyomtatás egyik legprecízebb formáját képviseli. Ennél az eljárásnál UV-fény segítségével rétegről rétegre történik a térbeli modell kiépítése. Az így készült tárgyak részletgazdagabbak, simább felületűek és ideálisak apró méretű, összetett geometriájú alkatrészek vagy dekorációs tárgyak gyártására.
A műgyantás 3D nyomtatás akkor a leghatékonyabb, ha a tervezés során már figyelembe vesszük az anyag ridegebb jellegét. Ezért alkalmazási területei főként az orvostechnika, fogászat, modellkészítés vagy dísztárgyak előállítása. Az anyagválaszték folyamatosan bővül: elérhetők rugalmasabb, ütésállóbb műgyanták is, amelyek új lehetőségeket nyitnak a felhasználásban.
Ha kiemelkedő részletességet és sima felületeket keresel, akkor a DLP a legjobb választás. A fényre szilárduló műgyanta lehetővé teszi a legapróbb részletek nyomtatását is, így tökéletes választás bonyolult geometriai formákhoz, amelyek nagy pontosságot igényelnek.
CAD Tervezés: A Pontos 3D Modellek Alapja
A 3D nyomtatás csak annyira jó, mint maga a 3D modell, amiből dolgozunk. A 3D tervezés során olyan digitális állományt hozunk létre, amely teljes mértékben megfelel az elvárt formai és funkcionális követelményeknek. A tervezéshez CAD szoftvereket használunk, amelyekkel új tárgyak hozhatók létre vagy meglévő darabok másolhatók le - akár módosításokkal is.
A 3D tervezés kiterjedhet egyszerű geometriai formák összeállításától a bonyolult mechanikus szerkezetek újragondolásáig. Ha például egy alkatrész eltörött, nemcsak reprodukáljuk, de javaslatot is teszünk a szerkezeti megerősítésre vagy optimalizálásra. Az elkészült modell ezután szeletelhető és már indulhat is a 3D nyomtatás.
A CAD tervezés biztosítja, hogy minden projekt pontosan megfeleljen a kívánt specifikációknak, legyen szó egyszerűbb termékekről vagy bonyolult ipari alkatrészekről. Az általunk készített modellek gyorsan és precízen nyomtathatóak, így minimalizálva a hibákat és biztosítva a tökéletes végeredményt.
3D Szkennelés: A Valóság Digitalizálása
A 3D szkennelés lehetővé teszi, hogy bármilyen fizikai tárgyról részletes digitális modellt készítsünk. A 3D szkennelés során optikai vagy lézerszkennerrel dolgozunk, amely érzékeli az objektum formáját, méretét, esetenként a textúráját is. Ez a módszer kiválóan alkalmas komplex, organikus formák digitalizálására - például arc, kéz, művészeti alkotás, vagy ritka gépelemek esetében.
A digitalizált modellt utólag szerkeszthetjük, méretezhetjük, átalakíthatjuk, majd a végső verziót exportáljuk nyomtatásra. Ha már meglévő tárgyat szeretnél reprodukálni vagy valamilyen alkatrész pontos másolatát szükséges elkészíteni, akkor a 3D szkennelés kiváló választás. Az ilyen típusú digitalizálás gyorsabb, mint a hagyományos CAD tervezés és a pontos másolatok készítéséhez tökéletes megoldás.
Gamer PC Építés: A Testreszabott Játékélmény
Teljesen új egyedi és személyre szabott gaming pc építése mindig nehéz és sok odafigyelést igényel. Nem csak az összeszerelés hanem maga a tervezése is. A mi fő szempontjaink : Milyen játékhoz építjük a gépet, mi az elvárás a játékok futtatása terén, mik a jövőbeni célok és mekkora a költségkeretünk.
Ha ezeket átbeszéljük már csak pár apró részletet kell egyeztetni pl hogy Inteles vagy inkább AMD-s számítógépet szeretnél? A gamer PC építése izgalmas és testre szabható módja annak, hogy személyre szabott játékélményt biztosíts magadnak, miközben jobban megérted a számítógépek belső működését.
Az ilyen gépek összeállítása lehetőséget ad arra, hogy olyan gépet hozz létre, amely tökéletesen megfelel az igényeidnek, legyen szó csúcsminőségű grafikáról, gyors betöltési időkről vagy különböző játéktípusok támogatásáról. Azonban az építési folyamat megköveteli a megfelelő alkatrészek ismeretét, azok összeillesztését, valamint a költségvetés optimalizálását.
Mielőtt nekilátnál az alkatrészek kiválasztásának, fontos meghatározni, hogy mennyit szeretnél költeni. A játékosok különböző kategóriákban gondolkodnak: alapszintű (low-end), középkategóriás (mid-range), vagy prémium (high-end) rendszert szeretnének. Egy belépőszintű gamer gép 300.000ft-tól összerakható.Ez alkalmas a 1080p felbontású játékra alacsonyabb beállítások mellett. Egy 4K játékra tervezett CSÚCSKATEGÓRIÁS GAMER PC már 900.000Ft-tól rendelhető.Érdemes arra is gondolni, hogy egy jó alap (pl.
A gamer PC lelke az egyes alkatrészek gondos kiválasztásában rejlik. A CPU az egyik legfontosabb elem, amely meghatározza a PC teljesítményét. A játékok egy részének erősebb processzorra van szüksége, különösen azoknak, amelyek komplex fizikai szimulációkat vagy mesterséges intelligenciát alkalmaznak.
Először azt kell eldönteni hogy INTEL vagy AMD processzoros gépet épírsünk? Az Intel Core i7 , i9 és az AMD Ryzen 7 és Ryzen 9 processzorai között nehéz igazságot tenni hogy melyik a jobb játékra.
A videókártya az a komponens, amely a grafikus megjelenítésért felel. Ez talán a legfontosabb eleme egy gamer PC-nek, hiszen a nagy felbontású, élethű grafikák és a magas képkockasebesség szinte kizárólag a GPU teljesítményén múlik. Az NVIDIA és az AMD gyártják a legnépszerűbb kártyákat, például az NVIDIA GeForce RTX és az AMD Radeon RX sorozat tagjait.
Ha 1080p-s játékra készülsz, egy RTX 3060 ( olcsó RTX 3060 kártyáink) vagy Radeon RX 6600 elég lehet ( olcsó RX6600 kártyáink ), de ha 1440p vagy 4K felbontásban szeretnél játszani, érdemes erősebb kártyát választani, mint az RTX 4080 vagy az RX 7900 XTX.
A játékok futtatása megfelelő mennyiségű és sebességű RAM-ot igényel. A modern játékokhoz minimum 16 GB DDR4 RAM ajánlott, de ha több programot futtatsz egyszerre, vagy komolyabb tartalomgyártásra (videószerkesztés, 3D modellezés) is használnád a gépet, érdemes 32 GB-ot beépíteni. A RAM sebessége is fontos, ezért érdemes 3200 MHz vagy gyorsabb memóriát választani.
Az alaplap az összes komponens kapcsolatát biztosítja, ezért fontos, hogy kompatibilis legyen a CPU-val és a GPU-val, valamint rendelkezzen elegendő bővítőhellyel (RAM slotok, M.2 slotok az SSD-hez, PCIe csatlakozók). A népszerű alaplap gyártók közé tartozik az ASUS, az MSI és a Gigabyte. Az ATX formátumú alaplapok a legnépszerűbbek, de ha kisebb gépházat szeretnél, választhatsz micro-ATX vagy mini-ITX formátumot is.
A megfelelő tápegység biztosítja a rendszer stabil működését. A PSU kiválasztásakor figyelembe kell venni a gép teljes energiaigényét, amelyet az alkatrészek össz-teljesítménye határoz meg. Egy átlagos gamer PC-hez egy 650-750 wattos tápegység általában elegendő, de ha erősebb GPU-t vagy több háttértárat használsz, érdemes egy 850 wattos vagy annál nagyobb kapacitású modellt választani. Fontos, hogy megbízható gyártótól vásárolj, mint például Corsair ( Corsair tápjaink ) Ha túl alacsony teljesítményű tápot teszünk a számítógépedbe játék közben nem tudja elég energiával ellátni a videokártyád és a processzorod.
Olyankor vagy akad a játék, vagy kilép esetleg ki is kapcsol a gép. Az SSD-k és HDD-k kiválasztásakor figyelembe kell venni a sebességet és a kapacitást. A modern játékok nagy helyet igényelnek, ezért érdemes minimum egy 1 TB-os SSD-t választani, hogy elférjenek a játékok és az operációs rendszer. Az NVMe SSD-k gyorsabbak, mint a SATA modellek, így gyorsabb betöltési időket biztosítanak. Emellett használhatsz egy nagy kapacitású HDD-t is, ha sok adatot szeretnél tárolni.
A hűtés különösen fontos a gamer PC-k esetében, mivel a nagy teljesítményű alkatrészek jelentős hőt termelnek. Két fő típusa van a hűtési megoldásoknak: a léghűtés és a vízhűtés. Ma már nagyon divatos az AIO vízhűtés amit mi is alkalmazunk de mérsékelten szeretjük ezt a megoldást. Egy igazán jó ALL IN ONE vízhűtés aminek a hűtési kapacitása elég nagy annak az ára is magas.
Az olcsóbb vízhűtések teljesítményénél pedig jobb a léghűtés kapacitása ugyan azon az áron.
- Léghűtés : A legtöbb PC-hez elegendő egy jó minőségű léghűtés. A CPU-hoz választhatsz nagyobb hűtőbordát és ventilátort (pl. Noctua vagy be quiet!), amelyek csendesen és hatékonyan hűtenek.
- Vízhűtés : Ha csúcskategóriás gépet építesz, érdemes elgondolkodni egy AIO (all-in-one) vízhűtésen. Ezek egy bizonyos kategória felett hatékonyabb hűtést biztosítanak, különösen akkor, ha tuningolni szeretnéd a processzort vagy videókártyát.
