Okos villanykapcsolók bekötése 3 fázisú rendszerekben

Az okosotthon egyre népszerűbb, és sokan szeretnék a korábban épült lakásaikat, házaikat is felokosítani. Ebben a cikkben az okos villanykapcsolók világába kalauzolunk el, különös tekintettel a 3 fázisú rendszerekre.

Mi is az az okos villanykapcsoló?

Az okos villanykapcsolók a hagyományos fali villanykapcsolók korszerű változatai, melyek a meglévő szabványos fali szerelvénydobozokba szerelhetőek be a régebbi billenő vagy kétállású kapcsolók helyére. Az okoskapcsolók ugyanúgy lehetővé teszik fali kapcsolóként a lámpa fel/lekapcsolását, mint hagyományos társaik, de számos további kényelmi és energiatakarékossági funkciót is kínálnak.

WiFi-s, Zigbee-s vagy Z-Wave-s kapcsoló?

Vannak a piacon olyan okos villanykapcsolók is, melyek nem közvetlenül a WiFi-re kapcsolódnak, hanem más adatátviteli módot használnak. A két Z-betűs adatátviteli protokollt és a Bluetooth-t használó készülékek egyik fő hátránya, hogy a WiFi-re kapcsolódásukhoz és az internetről való elérésükhöz szükség van egy külön eszközre, egy gateway-re avagy átjáróra, ami a Zigbee/Z-Wave/Bluetooth protokollt átviszi a WiFi-re, ami plusz kiadást jelent.

Előnyük viszont, hogy kisebb az energiafelvételük, mint a WiFi-s eszközöknek, bár megjegyzem, egy WiFi-s kapcsoló sem fogyaszt többet 0,5-0,7 W-nál, azaz elhanyagolható a fogyasztásuk. A kisebb fogyasztás inkább olyan okosotthon eszközöknél jelent valódi előnyt, ahol nem a 230V-os hálózatba van bekötve az eszköz (pl.

Legyünk tehát résen vásárlás előtt, és nézzük meg alaposan, hogy WiFi-s, Bluetooth-os, Zigbee-s vagy Z-Wave-s kapcsolót választunk-e. Ha a villanykapcsolókon kívül számos más dolgot is automatizálni, okosítani szeretnénk, azaz egy nagyobb és drágább megoldásban gondolkodunk, esetleg saját otthonautomatizálós szerverrel, akkor érdemes lehet Zigbee-s vagy Z-Wave-s kapcsolót választani. Ha apróbb lépésekben haladva, kisebb költséggel szeretnénk a villanykapcsolókat felokosítani, akkor a WiFi-s megoldás a legcélszerűbb talán.

Bekötési rajz részletei

A cikk a továbbiakban a WiFi-s kapcsolókra fog fókuszálni. De a Zigbee-s és Z-Wave-s kapcsolók is hasonló funkcionalitással rendelkeznek, azzal a fontos különbséggel, hogy működésükhöz szükség van egy külön WiFi gateway eszközre, és bizonyos márkák esetén egy saját vezérlőközpontra is.

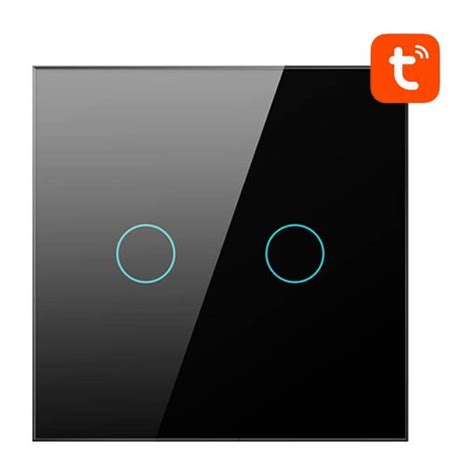

Az okos villanykapcsolók funkciói

Egy okos villanykapcsoló leginkább a kapcsolóra kötött világítás vezérlésére alkalmas, de más, fixen bekötött elektromos eszköz is vezérelhető vele.

Mobiltelefon app-ból vagy webböngészőből való vezérelhetőség: Meg tudjuk nézni, hogy fel vagy lekapcsolt állapotban vannak-e az okos villanykapcsolók, fel/le is lehet természetesen kapcsolni őket az app-ból (bárhonnan és bármikor az interneten át).
Időzíthetőség: Előre beprogamozhatóak, hogy adott időpontban fel vagy lekapcsoljon, akár ismétlődő módon is, a hét egyes napjaira megadva a beállításokat. Egyes eszközök a napi aktuális napkelte és napnyugta időpontjához is időzíthetőek.
Különböző feltételes vezérléseket, csoportvezérléseket is létrehozhatunk: Például: ha egyik lámpa felkapcsol, akkor a másik kapcsoljon le; vagy a WC-ben a lámpa 15 perc után mindig kapcsoljon le, vagy éjfélkor és reggel 8-kor minden égve hagyott villany kapcsoljon le. Így gyakran égve maradó villanyt is automatikusan lekapcsoltathatunk. Használható a funkció más háztartási eszközök (pl. vasaló) automatikus lekapcsoltatására is.
Csoportbeállítások: Létrehozhatunk olyan csoportbeállításokat is, amivel egy gombnyomásra fel- vagy éppen lekapcsohatunk több villanyt is.
Hangvezérlés: Hangvezérlést is létrehozhatunk pl. az Amazon Echo készülék segítségével.
Külső rendszerekhez való kapcsolódás: Más külső rendszerekhez is jellemzően képesek a WiFi-s okos villanykapcsolók hozzákapcsolódni, például a népszerű ingyenes IFTTT applikációhoz és platformhoz, mellyel további automatizmusokat hozhatunk létre.

Alternatív megoldások

Az egyik ilyen megoldás gyártója a Shelly, mely a kapcsoló-aljzatokba (valamint a konnektor-aljzatokba) a szerelvények mögé szerelhető apró WiFi-s reléket gyárt. A meglévő hagyományos kapcsolók (és konnektorok) mögé kell őket szerelni a fali aljzatba, ahol apró méretüknél fogva gond nélkül elférnek. Képesek az áram-fogyasztás mérésére is, ami villanykapcsolóknál is hasznos, de konnektorok mögé szerelve e funkció még inkább kihasználható. Hogy ezt érdemes-e választani, vagy inkább a fentebb bemutatott okoskapcsolókat, azt mindenki saját maga eldöntheti, hogy melyik számára a szimpatikusabb.

Felmerül a kérdés: okos villanykapcsoló vs. okos izzó a jó választás? Röviden: az okos izzó zsákutca, és felesleges pénzkidobás, kivéve egy esetet, ha egy hosszú élettartamú LED-csíkról és annak okos, WiFi-s vezérléséről van szó, ahol fényerőt, színt és még sok más dolgot is be lehet állítani. Mi értelme van a drágább és amúgy tartósan használható “okos részeket” (WiFi chip, RF chip, stb.) egy olyan fogyóeszközbe tenni, mint egy izzó?

Életszerű, hogy egy WiFi-s okosizzót mostantól mindig csak a mobil app-pal kapcsoljuk le, és nem a villanykapcsolóval, amikor kimegyünk a szobából?

Tolatókamera vásárlási útmutató

A nullvezető kérdése

Aki már találkozott WiFi-s okoskapcsolókkal vagy egy kicsit már utánaolvasott a témának, bizonyára találkozott már a figyelmeztetéssel, hogy a legtöbb okos, WiFi-s villanykapcsoló bekötéséhez nem elég, ha két vezeték, azaz a fázis és a kapcsoló által kapcsolt fázis vezetéke van a kapcsolóaljzatban, mert az okoskapcsolóknak szüksége van a “harmadik vezetékre”, a nullvezetőre is a működéshez. Ha viszont mindig elérhető kell, hogy legyen, azaz mindig áramot kell, hogy kapjon, akkor ennek a legegyszerűbb módja, ha az ő áramköre független a kapcsolt lámpáétól, azaz szüksége van a saját áramkörhöz mind fázisra, mind pedig nullára.

A legtöbb WiFi-s okos villanykapcsoló működéséhez tehát valóban szükség van a nullvezető kábelre is a kapcsolónál. Ez azonban az 1990 előtt épített ingatlanoknál aránylag ritkán van a kapcsolóhoz elvezetve, mert a hagyományos egypólusú kapcsolók működéséhez a nullvezető kábel nem volt szükséges.

Hány vezetékem van?

Némi villanyszerelési jártassággal egyszerű megállapítani, hogy a kapcsolóaljzatban van-e nullvezető. Aki nem jártas a villanyszerelésben alapszinten sem, inkább hívjon ki egy villanyszerelőt, mert az áram babrálása hozzáértés nélkül életveszélyes!

Szóval a biztosíték lekapcsolása, azaz a terület áramtalanítása után (melyet fázisceruzával ellenőrizzünk!) emeljük ki a kapcsolót a falból, nem kell kikötnünk, elég a szerelvényt kiemelni, és máris látni fogjuk, hogy az kapcsolóaljzatban hány és milyen színű vezeték van.

Mi a megoldás?

Ha WiFi-s okoskapcsolót szeretnénk a hagyományos régebbi kapcsoló helyére tenni, az egyik megoldási lehetőség az, hogy villanyszerelővel, - vagy némi villanyszerelési jártasság esetén mi magunk - elvezetjük a nullvezető kábelt a kapcsolóhoz egy közeli elosztódobozból.

WiFi jelerősítés

Figyelem! A WiFi-s okoskapcsoló számára szükséges nulla nem kell, hogy a lámpát és a kapcsolót kösse össze!

A másik megoldás, hogy keresünk egy “kétvezetékes”, csak fázisvezetékkel beköthető okoskapcsoló megoldást, és némi kompromisszumot kötünk a kapcsoló funkcióit illetően.

Bizony, mert a nagyobb gyártók, mint például a Sonoff már elkezdte megjelentetni a kétvezetékes, csak fázisvezetékkel működő “két vezetékes” WiFi-s okoskapcsolókat is, de egyelőre korlátozottabb szín- és kapcsolóválasztékben és szűkebb funkcionalitással, mint a háromvezetékes WiFi-s kapcsolóknál.

Továbbá, jelenleg a TX T4 kapcsoló csak 1 áramkörös verzióban elérhető, azaz dupla és tripla csillárkapcsoló nem elérhető még belőle, és az egykapcsolós változata is csak fehér színben rendelhető.

Gyári App és Cloud vs. saját szerver

Illik rövid kitérőt tennem az okosotthon szakértők és geek-ek által joggal feltett kérdésre, hogy lehet-e használni a okoskapcsolókat és a hagyományos kapcsolók mögé szerelhető okosvezérléseket a gyári app és a gyári cloud helyett saját szerverrel, saját otthonautomatizálási megoldással?

A Sonoff termékei híresek arról, hogy a gyári alapszoftver lecserélhető rajtuk különböző nyílt forráskódú firmware-re (pl. Tasmota), és a gyári firmware lecserélése után már gond nélkül integrálhatóak saját szerverrel.

Loxone okos otthon: Multiroom audiórendszerek telepítése

Egyszerű vagy bonyolult az okos villanykapcsolók beállítása?

A blogban igyekeztem alaposan leírni a lehetőségeket, amit az okosvilágítás kínál. De adódik a kérdés, mennyire nehéz vagy könnyű a beállítása? Ami biztos, villanyszerelőnek nem kell hozzá lenned, hogy az otthoni kapcsolók okosításába belefogj, mivel - ha nem is mozogsz annyira otthonosan a villanyszerelésben, hogy egy kapcsolót biztonsággal kicserélj egy Sonoff okoskapcsolóra vagy a hagyományos kapcsolód mögé beköss egy Shelly okosvezérlést, a bekötési részt nyugodtan villanyszerelő szakemberre bízhatod.

Ahhoz, hogy a bemutatott okos funkciókat (időzítés, távolról lekérdezés, távolról kapcsolás, stb.) is el tudd kezdeni használni, nincs más dolgod, mint első lépésben az okostelefonodra letölteni a gyártó ingyenes app-ját (Sonoff okoskapcsoló esetén az eWeLink app-ot, a Shelly okosvezérlés esetén a Shelly Cloud app-ot). Ez nem bonyolultabb, mint bármely más app letöltése és telepítése a telefonodra.

Majd az app-ban megkeresed az Sonoff/Shelly eszköz hozzáadására szolgáló menüpontot, és a következő lépésben az app a WiFi router azonosítóját és jelszavát fogja megkérdezni, a többit automatikusan elintézi, majd megjelenik az okoseszköz a telefonnal párosított eszközök listájában. Több eszköz esetén ezt a lépést megismétled, és szépen egymás alatt egy listába rendezve fogod látni az összes okoskapcsolódat (és más okoseszközeidet, pl. okoskonnektor, stb.)

Nem hangzik túl bonyolultan, ugye? Mert nem is az.

3 fázis bekötése

Használtan vásárolt házikóban kibontottam egy fali dobozt és találtam benne 9 tömör eres réz vezetéket. A 3db fekete ér égeti a fázisceruzát, tehát színhelyes, mindhárom fázis. A három kék közösítve van, nyilván mind nulla, és van még szintén színhelyesen 3db védőföldem. Hurrá, csak ez vajon egy standard 3 fázisú kiállás ahol a fázisok el vannak tolva 120 fokkal?

Egymáshoz képest, ha a 3 feketét elnevezem L1-L2-L3-nak, akkor L1-L2 között 407 V feszt mérek és L1-L3 között is 407 V, de L2-L3 között nincs, 0V feszt mérek. De nem értek hozzá...

Szerintem az L2 azonos az L3 fázissal ezért nincs potenciál különbség. A nullák és a védőföldek 3-3 azonos színnel a keresztmetszet miatt lettek így kialakítva, talán így könnyebb volt behúzni a védőcsőbe ennyi vezetéket. Az L2 az lehet, hogy egy kapcsolószál ami azonos fázisú az L3-al. Ha a bal alsó ábra szerint van bekötve a sütő az szerintem helyes megoldás erre a két fázisra (L1, L3). Mivel a háznál rendelkezésre álla 3 fázis célszerű így bekötni.

Adott egy lakás 32A 1F bejövővel, nincs bojler se légkondi (csak a szokásos mosógép, és kisfogyasztók). Ezt a tűzhelyt néztem ki, 3F 16A vagy 1F 32A kell neki. Az előző tűzhely kicsi 6kW-os, azt 3db C10-es biztiről táplálták (5 eres kábelen keresztül). Szerintetek hogy legyen, 25 A kismegszakítóra cseréljem a kismegszakítót és közösítsem az ereket, VAGY a 3db 10A kijövőjét a sütőnél közösítsem?

Én egy 3. variációt javaslok, hogy vidd el 3 eres kábellel, ami 3 x 6 mm2-es és a tűzhelynél osszad szét. Az öt eres kábel, ha az 5x2,5 mm2-es, akkor annak a Nulla vezetéke nem lesz elég.

Meg tudod osztani a leírást? 230 V x 25 A = 5750 W, sajnos ezt a határt nem tudod átlépni. A sütőre, ami 3 kW-os, a leírásban nem elég a 1,5 mm2 vezeték, (amit belinkeltél) ez is nyilvánvaló. Az 5 x 1,5 mm2 vezeték hogy jön ki 3 nulla vezetékkel ? Az 3 fázis, 3 nulla, 1 védővezető, az összesen 7 db vezeték.

1 fázisra 32 A-re amit én javasolni szoktam egy 2 lapos 3,7 kW-os indukciós beépíthető lap és hozzá egy 2,5 kW-os beépíthető sütő. 2. 5x2,5mm2 van, amiből 2-2 párba kötve 5mm2 - ert adna ki. A föld sajnos csak 2,5mm2 lenne.

Arra a kerdesre nem kaptam valaszt, higy lehet-e a 3db 10 amperos biztosítékot közösíteni a tűzhelynél? Zavart nem okoz, csak szabálytalan és veszélyes. Remélem nem kötötted össze a kismegszakítók kimenetét, mert teljesen szabálytalan. Azt még mindig nem értem, hogy a 3 kismegszakítóra hogy tudsz bekötni 2 vezetéket.

Ha B32-es kismegszakítót tennél, arra nem elég az 5 mm2 keresztmetszet, abból nem tűzhely lesz, hanem tűz hely.

Kismegszakítók

A WDYK MCB POW 10A 1P egy egypólusú, egyfázisú, villamossági szekrény DIN-sínre helyezhető okos kismegszakító, max. Ez az egypólusú termékverzió, mely csak a fázisvezetéket szakítja meg. A 10A teljesítmény az eszköz maximális fizikai képessége, de az eWeLink app-ban beállítható, hogy tetszőleges túlfeszültségnél, túláramnál vagy túlteljesítménynél az eszköz lekapcsoljon, így használhatjuk kisebb teljesítményű kismegszakítóként is.

A WDYK eszköz ugyanahhoz az eWeLink okosotthon platformhoz kapcsolódik a Wi-Fi routeren át, mint a Sonoff vagy a SmartWise eszközei, így e márkák eszközei egymással jól kombinálhatóak. A ki és bekapcsolásról beállíthatunk az eWeLink app-ban push üzenet értesítést, így a kismegszakító leoldásakor a telefonunkra üzenetet kérhetünk.

Internet-kapcsolattal rendelkező iOS (Apple) vagy Android mobiltelefonon futó eWeLink App segítségével távolról vezérelhetjük az eszközt, és beállíthatunk rajta akár időzített ki/be kapcsolást is. Természetesen a készüléken is van fizikai kapcsoló, hasonló, mint ami hagyományos kismegszakítókon található. A távoli elérés lehetősége megosztható más felhasználókkal is.

Fogyasztásmérője mutatja a pillanatnyi fogyasztást, valamint napi és havi statisztika is rendelkezésünkre áll a mobil App-ban. Fogyasztási stopperével pedig indulástól megálításig is mérhetjük az adatokat. A mért fogyasztási adatokat le is tölthetjük a mobilunkra CSV formátumban.

Tulajdonságok:
