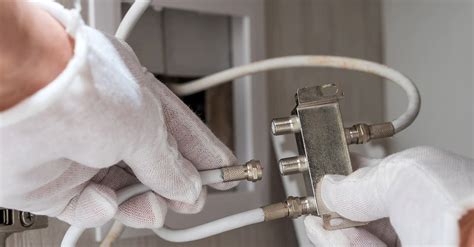

Koax kábel szerelése Mohácson: Gyors és megbízható megoldások
A koax kábelek megfelelő szerelése kulcsfontosságú a kiváló jelminőség és a hosszú távú megbízhatóság érdekében. Ha a kábel nincs megfelelően csatlakoztatva, az zavarokat okozhat a kép- és hangminőségben, sőt, akár jelvesztéshez is vezethet. Ezért érdemes alaposan betartani a szerelési útmutatókat, vagy szakértő segítségét kérni Mohácson.
Ismertesd röviden a feladatot, mi pedig elküldjük azt a megfelelő szakembereknek, akik ajánlatot fognak tenni rá.
Szakemberek értékelésekkel Mohácson
Beszélj a szakemberekkel, hasonlítsd össze az értékeléseiket és tapasztalatukat, majd válaszd ki a számodra legmegfelelőbbet. Nézzük meg, mások mit rendelnek a Qjob-on:
- Koax kábel szerelése
- Koax kábel szerelési feladat
- Szerelési feladat: Koax kábel
- Koax kábel szerelése és ellenőrzése
Valódi értékelések Mohácsi szakemberekről
A szakemberek átlagos értékelése: 4,71 (36 vélemény frissítve 2025 július 1-jén).
Kovács B. M. (2025. június 30.): Nagyon elégedett vagyok Zoltánnal, aki a Mohácsi Koax kábel szerelését végezte nálam. A munka gyorsan és precízen ment, mindössze két órát vett igénybe, és az ár is kedvező volt, mindössze 15 ezer forintért. A kábelek tökéletesen működnek, és a kommunikáció is kiváló volt. Bátran ajánlom mindenkinek!
Nagy L. T. (2025. június 30.): Gábor nagyon profi volt a Mohácsi Koax kábel szerelésében. A feladatot gyorsan elvégezte, mindössze 1,5 órát vett igénybe, és a költség 14 ezer forint volt. Minden rendben ment, a végeredmény tökéletes. Köszönöm a segítséget!
Szabó P. K. (2025. június 30.): Ákos nagyon kedves és szakszerű volt a Mohácsi Koax kábel szerelésnél. A munka háromnegyed órát vett igénybe, a díj pedig 12 ezer forint volt. Minden működik, ahogy kell, és a kommunikáció is kiváló volt. Biztosan újra hívom, ha szükség lesz rá.
Tóth J. Z. (2025. június 30.): Péter nagyon profi volt a kábelezés során. A munkát gyorsan elvégezte, kb. 2 órát vett igénybe, és az összeg 16 ezer forint volt. Minden szuperül működik, és a kommunikáció is flott volt. Ajánlom mindenkinek!
Farkas G. Z. (2025. június 30.): Csaba Zsolt kiváló munkát végzett a Mohácsi Koax kábel szerelésében. A feladat kevesebb mint két órát vett igénybe, és a díj 13 ezer forint volt. Nagyon elégedett vagyok a minőséggel és a hozzáállással. Mindenkinek bátran ajánlom!
Miért fontos a megfelelő szerelés?
A helyes szerelés kulcsfontosságú a jó jelminőség és a hosszú távú megbízhatóság szempontjából. Ha nem megfelelően csatlakoztatod, az zavarokat okozhat a kép- és hangminőségben, illetve akár a jelvesztést is eredményezhet.
Okostelefon, mint autódiagnosztikai eszköz
Kérdések, amelyek felmerülhetnek:
- Milyen eszközökre van szükségem a Koax kábel szereléséhez Mohácson?
- Hogyan tudom ellenőrizni, hogy jól szereltem be a Koax kábelt Mohácson?
- Mennyire időigényes a Koax kábel szerelése Mohácson, és mit érdemes figyelembe venni?
A krimpelés szerepe a kábelezésben
Nem is olyan régen az elektromos kábelek csatlakozókhoz való csatlakoztatása fárasztó feladat volt, amely kézi forrasztást igényelt. Ez a módszer nemcsak időigényes volt, hanem gyakran a kábelek sérüléséhez is vezetett. A krimpelést a forrasztás alternatívájaként fejlesztették ki. A fő hajtóerő az autóipar volt, ahol az új autók egyre összetettebb járművekben lévő egyre több kábelre és csatlakozóra volt szükség. A krimpelési folyamat automatizálása az időigényes kézi munkát is kiküszöbölte.
A "krimpelés" kifejezés egy hüvely erőszakos összenyomására utal, amely mechanikailag erős kapcsolatot hoz létre két alkatrész között. Ennek a megmunkálási módszernek a neve az angol nyelvből származik, és azt jelenti, hogy préselni, összenyomni, deformálni, összenyomni vagy összeszorítani.
A krimpelésnél fontos, hogy az anyagok illeszkedjenek egymáshoz. A műanyag csatlakozók és kábelsarkok szigetelőbevonatát a megfelelő színben tervezik. A szerszámot és annak beállításait tökéletesen össze kell hangolni a krimpelendő anyagokkal. Csak így érhető el a biztonságos csatlakozás.
A krimpelésre nincs szükség a merev szerelőkábeleknél, amelyeknél kábelenként csak egy rézvezető van. A vékony vezetékekkel rendelkező kábeleknél minden vezetőt egymás mellé kell fektetni és köpenybe kell burkolni. A krimpelés során a köpeny különböző formájúvá alakítható. Természetesen a szerszámnak is támogatnia kell a kívánt krimpelési formát.
A DIN 46235 / DIN 46267 szabványnak nem megfelelő, nem szigetelt, krimpelt kábelsarkok és krimpelt csatlakozók esetében a hatszögletű bilincs oldalán éles szélek alakulhatnak ki a túlzott krimpelés miatt. Ebben az esetben "szár" formát kell használni.
A nyitott hüvelyű csatlakozókat max. 50 mm²-es kábelkeresztmetszetekhez használják. A krimpelés során a sodrott páros kábel egyes szálait először egy krimpelőhüvelybe burkolják. A zárt hüvelyek esetében ezeket a lecsupaszított kábelvégekre csúsztatják.
Ezenkívül egyes csatlakozók lehetőséget kínálnak arra is, hogy a krimpelési folyamat során szigetelésvisszatartást hozzanak létre. Ebből a célból az összes egyes vezetőt az érintkezési területen elölről belenyomják a hüvelybe. A hátsó részen a kábel szigetelését lezárják és szintén krimpelik. A krimpelés folyamata vagy a szigetelés szorításának alakja azonban nem olyan pontos és a kábelszigeteléshez igazított (lásd a krimpelési hibákról szóló részt).
A vázlat egy nyitott csatlakozó krimpelésének különböző fázisait mutatja:
- Először is ellenőrizni kell a kábel keresztmetszetét. A kábel lecsupaszításakor a szabadon lévő vezetékek hosszának pontosan meg kell felelnie a hüvely vagy a csatlakozó kialakításának.
- A használt hüvelytől és az alkalmazástól függően meg kell határozni a megfelelő krimpelési alakot.
Ennek a "szoros" krimpelésnek köszönhetően az egyes vezetékek közötti oxidáció és ezáltal az érintkezési ellenállás növekedése gyakorlatilag lehetetlen. Ha a krimpelési területet nem megfelelően töltik ki, mert túl nagy hüvelyt választanak vagy túl alacsony a préselési erő, akkor az egyes vezetékek között rés marad. Ebben az esetben a krimpelési pont érintkezési ellenállása eleve nagyobb lesz, és fennáll az egyes vezetékek oxidálódásának veszélye.
Krimpelő szerszámok
Mint már bemutattuk, sokféle hüvely és dugaszoló csatlakozó létezik, amelyeket különböző formákra lehet krimpelni. Ebből következően a fogók széles választéka is rendelkezésre áll, amelyeket a krimpeléshez, a krimpeléshez és a préseléshez használnak.
A préselés során a képlékeny deformáció megbízható biztosítása érdekében mindig a megfelelő krimpelőszerszámot használja a hüvelyekhez. Ha például lapos csatlakozókat kell krimpelni, a kábelsarkantyúk nem krimpelhetők ugyanazzal a krimpelő fogóval.
Annak érdekében, hogy a különböző krimpelőcsatlakozásokhoz szükséges fogók száma ne legyen túl nagy, praktikusan cserélhető betétekkel ellátott krimpelőfogók állnak rendelkezésre.
Gyakori hibák a krimpelés során
A krimpelés során elkövetett talán leggyakoribb hiba a kábel keresztmetszetének és a hüvelynek a helytelen hozzárendelése. Ez helytelen töltéshez vezet. A krimpelés során azonban még akkor is előfordulhatnak hibák, ha a hozzárendelés helyes. A legtöbb ilyen hiba a szigeteléssel ellátott érintkezők krimpelésénél fordul elő.
Ha helyesen csinálták, akkor a csavart érpárnak és a szigetelésnek jól láthatónak kell lennie az 1. pontban. A vezetékek végei a 2. Egy gyakori, de hibás eljárás, amely sajnos gyakran előfordul, a terminálcsatlakozó további forrasztása. A forrasztás során keletkező hő könnyen károsíthatja a kábel szigetelését, és hátrányosan befolyásolhatja az érintkező anyag tulajdonságait. A forrasztáshoz szükséges folyasztószer elektromosan elszigetelheti a csatlakozó érintkezési területét, és korróziót okozhat.
A forró forraszanyag a kapilláris hatás miatt a szigetelési terület alá folyik, és ezt a részt megkeményíti.
RJ45 csatlakozók krimpelése
Egyedi patch-kábel készítésekor vagy javítási célokra gyakran szükséges, hogy a szükséges RJ45-ös csatlakozókat saját maga csatlakoztassa a kábelhez. Az RJ45-ös csatlakozó kialakításától és a használt kábeltől függően a szükséges lépések némileg eltérőek.
Általános szabályként azonban minden csatlakozó esetében először a gyűrődést megakadályozó hüvelyt kell a kábelre csúsztatni. Ezután a kábel köpenyét kell eltávolítani. Ezután a kábel árnyékolását befelé hajlítjuk, és szükség esetén eltávolítjuk a magárnyékolást. Egyes RJ45 dugók menetes segédeszközökkel (1) vannak ellátva, amelyek megkönnyítik a vezetékek dugaszba helyezését.
Az ezt követő krimpelés során a dugó nyolc vágóérintkezőjét (2) RJ45 krimpelő fogó segítségével a nyolc vezetékhez kell nyomni. Árnyékolt RJ45 dugó használata esetén a csatlakozóháznak (3) érintkeznie kell a kábel árnyékolásával. Ez vagy a kábel behelyezésekor, vagy a csatlakozóházon lévő további kapcsok (4) segítségével történik. Végül a csatlakozóra egy gyűrődésgátló hüvelyt (5) kell csúsztatni.
Mélynyomó bekötése autóba
(Bass Boost) Tekerd fel a hangerőt ! - Atoto CS-101SW Aktív mélyláda beszerelés.
Sokan szeretnék kicsit feldobni az autó hangrendszerét egy mélyládával. A Punto egyik extra felszereltsége volt a gyári mélynyomó, ami a helykihasználás miatt praktikus, és aki nem akar szélvédőt repeszteni a hangnyomással, annak valószínűleg elegendő is a képessége.
Ha csak a mélynyomó van meg, akkor a felfogatást és a csatlakozót valahogy meg kell oldani vagy beszerezni. A csatlakozó azonos a középkonzol kapcsolósor ablakemelő csatlakozójával, így van esélyünk találni bontott autóból. Vagy át is lehet szerelni, ha van más fajta csatlakozó otthon.
Valószínűleg sajnos nem ez a helyzet, ezért a kábelezést is nekünk kell kiépíteni. Megvannak a szükséges alkatrészek, kezdődhet a kábelezés! Szükség lesz tehát a két hátsó hangszórótól 2-2 vezetékre, egy a testnek, egy állandó +12V-ra, valamint egy kapcsolt +12V-ra.
A kapcsolt +12V a fejegység automata antenna kivezetése, ez akkor lesz feszültség alatt, ha bekapcsoljuk a rádiót, így nem meríti a mélynyomó sem az akkumulátort. Az állandó +12V gyári helye az utastéri biztosíték F36 jelű biztosítéka, erre kell majd rácsatlakoznunk.
A legelegánsabb mód, ha a gyári csatlakozó megfelelő érintkezőjére illesztjük az új kábelt, az állandó +12V a biztosítéktábla D jelű csatlakozójának 13. érintkezője. Ahhoz, hogy erre csatlakozzunk rá, szét kell szedni a csatlakozót.
Ha van benne üres fém érintkező, akkor örülhetünk, csak rá kell kötni az új vezetéket. Vagy a nehezebb utat választva beszerzünk valahonnan érintkezőt. Kell még egy kapcsolt +12V. Az ISO A csatlakozón az AUT. ANT. A fejegységig kell húzni az új kábelt, akkor is, ha van szürke vezeték, mert bár abban az esetben elő van készítve a következő csatlakozási pontig, viszont az a jobb oldali ajtó mellett a műszerfal alatt található.
A legmacerásabb talán átjutni a csomagtartóba. Nem érdemes lebontani a műanyag borítást, csak ha nincs pl. kábelbehúzónk, hogy átjussunk alatta, mert nagyon nehéz visszaszerelni, igazi szívás.
A csomagtartóban is kell új vezetékeket beépíteni. Kell egy test, ezt a hátfalon lévő testponthoz húzzuk el, itt egy szemes saruval tudunk rácsatlakozni a kötési pontra. Vagy ha a gyári megoldásokat szeretjük, akkor a földelő kötődobozba is beköthetjük, ehhez szintén szükség lesz egy új érintkezőre.
A kapcsolási rajz alapján a 13. Ezen kívül kell még a két hátsó hangszórótól 2-2 vezeték. A mélynyomó csatakozó 1. érintkezőre a bal hátsó hangszóró Narancs/Fekete vezetéke megy, a 4.-re a Narancs/Zöld, a 2.-ra a jobb hátsó hangszóró Égszínkék/Citrom vezetéke, az 5.-re az Égszínkék/Piros vezeték.
Csatlakozók az autóiparban
Néha előfordul, hogy bizonyos csatlakozók hiányoznak az autóból, különösen, ha valamilyen extra funkciót szeretnénk beépíteni. Ilyenkor szükség lehet bontott alkatrészekre vagy alternatív megoldásokra.
Az ajtóátvezető csatlakozók beszerzése is nehézséget okozhat, különösen régebbi típusú autók esetén. Ha nem találunk megfelelő alkatrészt, akár esztergályossal is készíttethetünk egyedi megoldást.
