Hogyan Működik a Villanyóra?

Az egyre emelkedő energiaárak miatt egyre fontosabb, hogy nyomon kövessük, mennyi villamos energiát használ fel a háztartásunk. Szeretné kézben tartani az áramfogyasztását? Az energiaköltségek ismerete segíthet jobban megtervezni a költségvetést, azonosítani az energiaigényes készülékeket, és lépéseket tenni a fogyasztás csökkentése és a megtakarítás érdekében.

Ez a tudás nem csak abban segít, hogy pénzt takarítson meg, hanem a szén-dioxid-kibocsátás csökkentésével a környezet védelmében is. Miért ne ragadná meg tehát a lehetőséget, hogy megtudja, hol spórolhat?

Az egyik legegyszerűbb módja annak, hogy megtudja otthona villamosenergia-fogyasztását (kilowattórában - kWh), ha helyesen leolvassa a mérőóra leolvasását vagy a számlát, amelyet az áramszolgáltatója minden hónapban küld Önnek. A villamosenergia fogyasztás leolvasása a villanyóra típusától függően változik.

A modern és intelligens mérők másképp működnek, mint a régi modellek, amelyeket még mindig használnak egyes régebbi épületekben. Az új mérőórák fejlett szoftverrel és memóriával rendelkeznek, amely tárolja a korábbi időszakok adatait. Emellett számos rendelkezésre álló protokoll segítségével képesek adatokat küldeni egy számítógépre vagy táblagépre.

A modern mérőknél tehát ez azt jelenti, hogy képesek kezelni a szoftverüket és megérteni a kijelzőn vagy az alkalmazásban megjelenő adatokat. Minden mérő azonban mindig az aktuális teljes energiafogyasztást mutatja. Sok újabb modell a fogyasztást tarifánként is megjeleníti.

Mennyit fizetek 25W-ért?

A kijelzőn megjelenő szimbólumok magyarázata gyakran megtalálható a mérő borítóján, ami megkönnyíti az értelmezésüket.

Miért fontos ismerni a fogyasztást?

Egyre több háztartásban kerül elő a kérdés: vajon melyik készülék mennyit fogyaszt valójában? A villanyszámla hónapról hónapra nőhet, miközben sokszor nem is tudjuk, mely eszközök viszik el az energia nagy részét.

A fogyasztásmérő konnektor segít:

felismerni az energiazabáló készülékeket,
időzíteni a használatot (pl. csak éjszakai árammal működjenek),
kiszűrni a stand-by fogyasztást,
és optimalizálni az energiaelosztást a háztartásban.

Ha például egy hősugárzó 1500 W-ot fogyaszt, és naponta 4 órát működik, a konnektor pontosan megmutatja, ez havonta hány kWh és mennyi forint költséget jelent - így tudatosan tudsz beavatkozni.

A villanyóra működése

A villamos energia az modern élet alapköve, mely nélkülözhetetlen a háztartások és az ipar működéséhez egyaránt. Ahhoz, hogy ezt az energiát igazságosan mérhessük és elszámolhassuk, egy rendkívül precíz és megbízható eszközre van szükségünk: a villanyórára.

Útmutató a konvektor fogyasztás kalkulátor használatához

Ez a cikk részletesen bemutatja a villanyóra működését, különböző típusait, a fogyasztásmérés elvét, valamint mindazt, amit az energiagazdálkodásáról tudni érdemes.

Az elektromos energia mérése

Az elektromos energia mérése összetett feladat, mely fizikai alapokon nyugszik. Ahhoz, hogy megértsük a villanyóra működését, érdemes felidézni az elektromosság alapvető fogalmait.

A feszültség (U), amelyet voltban (V) mérünk, az elektromos potenciálkülönbséget jelöli, ami az elektronokat mozgásra készteti. Az áramerősség (I), amelyet amperben (A) mérünk, az egységnyi idő alatt áthaladó töltés mennyiségét fejezi ki.

E két tényező szorzata adja meg az elektromos teljesítményt (P), melynek mértékegysége a watt (W). Azonban a villanyóra nem a teljesítményt, hanem az elektromos energiát (E) méri, amely a teljesítmény és az idő szorzata.

A fogyasztásmérés elengedhetetlen a korrekt elszámoláshoz, a hálózati terhelés felügyeletéhez és az energiahatékonyság optimalizálásához. Egy megbízható mérőeszköz biztosítja, hogy mindenki a ténylegesen felhasznált energiáért fizessen, és lehetőséget teremt a szolgáltatóknak a hálózat optimális működtetésére.

Fogyasztási teszt: Suzuki Swift vs. Citroën C-Zero

A mechanikus villanyóra

A mechanikus villanyóra, más néven indukciós mérő, évtizedeken keresztül volt az otthonok és ipari létesítmények alapvető fogyasztásmérő eszköze. Bár mára sok helyen felváltották a modernebb, elektronikus típusok, működési elve a mai napig a mérnöki zsenialitás lenyűgöző példája.

A mechanikus villanyóra fő részei közé tartozik az áramtekercs és a feszültségtekercs. Az áramtekercs a fogyasztó áramkörével sorosan van kapcsolva, így az áramerősséggel arányos mágneses teret hoz létre. A feszültségtekercs ezzel szemben párhuzamosan kapcsolódik a hálózatra, és a feszültséggel arányos mágneses teret generál.

Amikor áram folyik az áramkörben, és feszültség van a hálózaton, a két tekercs által keltett mágneses mezők fáziseltolódással találkoznak az alumínium tárcsán. Ez a fáziseltolódás örvényáramokat indukál a tárcsában, melyek kölcsönhatásba lépve a tekercsek mágneses mezeivel egy forgató nyomatékot hoznak létre. Ennek hatására a tárcsa forogni kezd. A forgatónyomaték nagysága egyenesen arányos a fogyasztott teljesítménnyel.

A tárcsa forgását egy fékező mágnes lassítja, amely egy állandó mágnes. A fékező mágnes által indukált örvényáramok a tárcsában egy ellentétes irányú, fékező nyomatékot keltenek, amely arányos a tárcsa fordulatszámával. Ennek az egyensúlynak köszönhetően a tárcsa fordulatszáma pontosan arányos lesz a fogyasztott teljesítménnyel.

A tárcsa tengelyére egy számlálómű van csatlakoztatva, amely mechanikusan rögzíti a fordulatok számát, és ezt numerikus formában, kilowattórában (kWh) jeleníti meg. Így olvasható le a fogyasztás.

A mechanikus villanyórák rendkívül robusztusak és hosszú élettartamúak, ellenállnak a külső behatásoknak. Azonban pontosságuk bizonyos határok között mozog, és érzékenyek lehetnek a hőmérséklet-ingadozásokra vagy a hálózati feszültség torzulásaira.

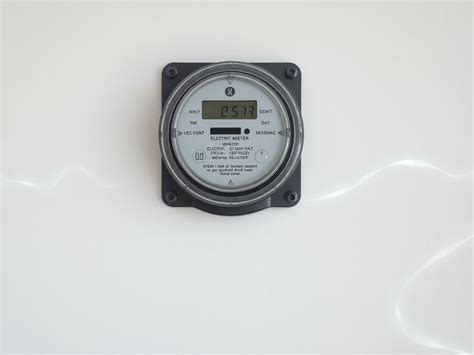

Az elektronikus villanyóra

A technológia fejlődésével a mechanikus villanyórákat fokozatosan felváltották az elektronikus villanyórák, amelyek számos előnnyel rendelkeznek. Ezek a digitális mérőeszközök sokkal pontosabbak, megbízhatóbbak és intelligensebb funkciókat kínálnak.

Az elektronikus villanyóra alapja a mintavételezés és az analóg-digitális átalakítás (ADC). Az áramot és a feszültséget érzékelők (gyakran áramtranszformátorok és feszültségosztók) mérik, majd ezeket az analóg jeleket egy ADC alakítja digitális adatokká. Ezeket a digitális adatokat egy nagy sebességű mikroprocesszor vagy digitális jelfeldolgozó (DSP) dolgozza fel.

A processzor folyamatosan mintavételezi az áram és a feszültség pillanatnyi értékeit, majd ezeket az értékeket szorozva kiszámolja a pillanatnyi teljesítményt.

Az elektronikus villanyórák rendkívül pontosak, mivel képesek kezelni a nem-szinuszos áramokat és feszültségeket (harmonikus torzításokat), amelyek a modern elektronikai eszközök (pl. kapcsolóüzemű tápegységek) miatt gyakoriak a hálózatban. A mechanikus órák ilyen körülmények között pontatlanabbul mérhetnek.

Az elektronikus mérők képesek a valós és meddő teljesítmény mérésére is, ami különösen fontos ipari fogyasztók esetében.

Az elektronikus villanyórák további jelentős előnye a funkcionalitásuk. Képesek időzónás mérésre, azaz különböző tarifákkal számolni a nap különböző szakaszaiban (pl. nappali és éjszakai áram). Beépített memóriájuknak köszönhetően tárolják a fogyasztási adatokat, akár órás, napi vagy havi bontásban is. Ez lehetővé teszi a részletes fogyasztási elemzéseket.

Sok modell rendelkezik kommunikációs interfésszel (pl. optikai port, rádiófrekvenciás modul), ami távleolvasást tesz lehetővé, így nincs szükség személyes helyszíni leolvasásra.

Hátrányként említhető a komplexitásuk és a mechanikus típusokhoz képest potenciálisan nagyobb érzékenységük bizonyos környezeti tényezőkre, bár a modern eszközök rendkívül megbízhatóak.

A villanyórák típusai

A villanyórák sokfélesége lehetővé teszi, hogy minden fogyasztói igénynek és hálózati konfigurációnak megfelelő mérőeszköz álljon rendelkezésre:

Egyfázisú villanyóra: Ezek a leggyakoribb mérők a kisebb háztartásokban, ahol az elektromos hálózat egy fázisból és egy nullavezetékből áll.
Háromfázisú villanyóra: Nagyobb lakásokban, családi házakban, műhelyekben és ipari létesítményekben alkalmazzák, ahol nagyobb teljesítményre van szükség. A háromfázisú hálózat három fázisvezetéket és egy nullavezetéket tartalmaz, ami stabilabb és nagyobb teljesítményű energiaellátást tesz lehetővé (pl. elektromos tűzhely, klímaberendezések, ipari gépek).
Két tarifás villanyóra (vezérelt, éjszakai áram): Két különálló számlálóművel rendelkezik, vagy digitális kijelző esetén két külön regisztert mutat (pl. T1 és T2). Az egyik a nappali, a másik a vezérelt (gyakran éjszakai) áramfogyasztást méri. A vezérelt áram olcsóbb, de csak bizonyos időszakokban érhető el, és jellemzően nagyobb teljesítményű, fixen bekötött berendezések (pl. villanybojler, hőtárolós kályha) üzemeltetésére alkalmas.
H tarifa: Ez egy speciális, kedvezményes tarifa, amelyet hőszivattyús rendszerek és megújuló energiaforrásból kiépített fűtési rendszerek üzemeltetéséhez lehet igénybe venni.
GEO tarifa: Földhőből hőt nyerő, geotermikus berendezésekhez biztosított kedvezményes tarifa.
Egyirányú villanyóra: Csak a hálózatból felvett energiát méri.
Kétirányú villanyóra: Napjainkban egyre elterjedtebb a napelemek és más mikroerőművek térhódításával. Ez a mérő nemcsak a hálózatból felvett energiát, hanem a hálózatba visszatáplált energiát is méri. Két külön számlálóművel rendelkezik (adott esetben digitális kijelzőn mutatja a fogyasztást és a betáplálást), így pontosan elszámolható a nettó fogyasztás vagy a termelt többletenergia.
Ipari villanyóra: Robusztusabb kivitelű, nagyobb áramerősségre és teljesítményre méretezett mérők.

Okosmérők (Smart Meters)

Az okosmérők (smart meters) az elektronikus villanyórák legfejlettebb generációját képviselik, és kulcsfontosságú szerepet játszanak az intelligens hálózatok (smart grids) kiépítésében.

Az okosmérő egy digitális villanyóra, amely beépített kommunikációs modullal rendelkezik. Ez a modul lehetővé teszi, hogy az óra automatikusan, távolról küldje el a fogyasztási adatokat a szolgáltatónak, és fogadjon utasításokat a hálózat felől.

Főbb jellemzői:

Távleolvasás és távvezérlés: Az adatok automatikus továbbítása mellett a szolgáltató távolról is konfigurálhatja a mérőt, például tarifát válthat, vagy ki/bekapcsolhatja az áramellátást bizonyos esetekben (pl. tartozás).
Valós idejű adatok: A fogyasztók és a szolgáltatók is hozzáférhetnek a részletes, akár 15 perces bontású fogyasztási adatokhoz. Ez lehetővé teszi a fogyasztási szokások pontos elemzését, és segíti a tudatos energiagazdálkodást.
Fogyasztási szokások elemzése: A részletes adatok alapján az okosmérők segítenek azonosítani a leginkább energiafaló berendezéseket, és optimalizálni a fogyasztást a különböző időszakokban.
Hálózati stabilitás és optimalizálás: A szolgáltatók valós idejű információkat kapnak a hálózati terhelésről, ami lehetővé teszi számukra a jobb tervezést, a hálózati egyensúly fenntartását és a gyorsabb reagálást esetleges zavarok esetén. Ez kulcsfontosságú a megújuló energiaforrások (pl. napelemek) integrálásához.

Az okosmérők bevezetése jelentős beruházást igényel, és felvet bizonyos adatvédelmi aggályokat is, mivel rendkívül részletes fogyasztási profilok jönnek létre. Fontos a megfelelő adatbiztonsági protokollok és jogszabályok kidolgozása.

A mérés pontossága és annak fontossága

A villanyóra feladata az elektromos energia pontos mérése, de miért annyira kritikus ez a pontosság, és milyen tényezők befolyásolhatják?

Fontossága:

Korrekt számlázás: A legnyilvánvalóbb ok, hogy a fogyasztók pontosan annyi energiáért fizessenek, amennyit ténylegesen felhasználtak.
Hálózatmenedzsment: A szolgáltatóknak pontos adatokra van szükségük a hálózati terhelésről, a fogyasztási csúcsokról és völgyekről ahhoz, hogy optimalizálják a termelést és az elosztást.
Energiahatékonyság: A pontos mérési adatok alapján a fogyasztók tudatosabban gazdálkodhatnak az energiával, azonosíthatják a pazarló szokásokat és berendezéseket.

Befolyásoló tényezők:

Hőmérséklet-ingadozás: A szélsőséges hőmérsékletek befolyásolhatják az elektronikus alkatrészek vagy a mechanikus részek működését.
Feszültség-ingadozás és harmonikus torzítás: A hálózatban előforduló feszültségingadozások, vagy a nem-lineáris fogyasztók (pl. számítógépek, LED világítás) által okozott harmonikus torzítások pontatlanságot okozhatnak a régebbi, mechanikus mérőknél.
Manipuláció: Sajnos előfordulhatnak kísérletek a mérőóra manipulálására, ami szándékos pontatlanságot eredményez.
Öregedés és kopás: A mechanikus alkatrészek idővel kophatnak, ami befolyásolhatja a mérés pontosságát.

Hitelesítés és kalibrálás

A mérőórák pontosságát rendszeresen ellenőrizni kell. Ezt nevezzük hitelesítésnek és kalibrálásnak.

A hitelesítés során a mérőóra pontosságát speciális, kalibrált műszerekkel ellenőrzik. Amennyiben a mérőóra a megengedett hibahatáron belül mér, megkapja a hitelesítési pecsétet, amely jelzi, hogy a következő hitelesítési időszakig megbízhatóan működik. A lakossági villanyórák esetében ez az időszak általában 10 év.

Amikor a hitelesítési időszak lejár, a szolgáltató köteles a mérőórát kicserélni egy új, hitelesített készülékre. Ez a csere a fogyasztó számára általában díjmentes, és a szolgáltató feladata.

Amennyiben a fogyasztó gyanítja, hogy mérőórája hibásan mér, kérheti annak soron kívüli ellenőrzését. Ha a vizsgálat igazolja a hibát, a szolgáltató állja a költségeket és korrigálja a számlázást.

A villanyóra leolvasása

A villanyóra leolvasása első pillantásra egyszerűnek tűnik, de a különböző típusok és tarifák miatt érdemes részletesebben megvizsgálni, hogyan értelmezhetők a kijelzett adatok.

A hagyományos, mechanikus villanyórák egy számlálóművel rendelkeznek, amely számjegyek sorozatát mutatja. Ezek a számok általában fekete alapon fehérek, kivéve az utolsó egy vagy két számjegyet, amely(ek) piros(ak) lehet(nek). A piros számjegyek tizedesvessző utáni értékeket jelölnek, azaz kilowattóra (kWh) töredékeket. A leolvasáskor csak a fekete számjegyeket kell figyelembe venni, az utolsó piros számjegyeket nem. Például, ha a kijelző 00123.45, akkor az érték 123 kWh.

Az elektronikus villanyórák digitális kijelzővel rendelkeznek, amely sokkal több információt képes megjeleníteni, mint a mechanikus típusok:

Tarifa regiszterek: Két- vagy többtarifás mérőknél külön regiszterek jelölik az egyes tarifákhoz tartozó fogyasztást.
Betáplált energia (kWh): Kétirányú mérőknél ez mutatja a hálózatba visszatáplált energiát (pl. napelemek esetén).

A leolvasáshoz általában fel kell jegyezni a „fogyasztás” vagy „összes fogyasztás” regiszter aktuális értékét, valamint a különböző tarifákhoz tartozó regiszterek értékeit, ha van ilyen. A napelemekkel rendelkezőknek a „betáplálás” regiszter értékét is rögzíteniük kell.

A havi vagy negyedéves leolvasások összehasonlításával nyomon követhető a fogyasztás alakulása. Ez segíthet felismerni a kiugró értékeket, azonosítani a magas fogyasztású időszakokat, és tudatosabban tervezni az energiafelhasználást.

Gyakori problémák és hibaelhárítás

A villanyóra, mint minden műszaki berendezés, meghibásodhat, vagy kérdéseket vethet fel a felhasználókban. Sok fogyasztó szembesül azzal a problémával, hogy a havi villanyszámla a szokásosnál magasabb, és gyanítja, hogy a villanyóra hibásan mér.

Ellenőrizendő lépések:

Fogyasztási szokások felülvizsgálata: Nem vásárolt-e új, nagy fogyasztású háztartási gépet (pl. klímát, szárítógépet)? Nem használt-e többet bizonyos berendezéseket a szokásosnál (pl. fűtést, légkondicionálást)?
Rejtett fogyasztók: Vannak-e olyan eszközök, amelyek folyamatosan be vannak kapcsolva, de nincsenek használatban (pl. számítógépek, TV-k készenléti üzemmódban)?
Mérőóra ellenőrzése (mechanikus): Kapcsoljon le minden fogyasztót a lakásban (húzza ki az összes dugót, kapcsolja le a villanyokat). Ha a mérőóra tárcsája továbbra is forog, vagy az elektronikus mérő kijelzőjén folyamatosan növekszik a fogyasztás, az hibára utalhat.
Elektromos hálózat ellenőrzése: Előfordulhat, hogy a házon belül van egy hibás vezeték vagy készülék, ami földzárlatot vagy más hibát okoz, és emiatt megnő a fogyasztás.

Ha a fenti ellenőrzések után is fennáll a gyanú, hogy az óra hibásan mér, kérje a szolgáltatótól a mérőóra soron kívüli felülvizsgálatát. Ahogy korábban említettük, ha a vizsgálat igazolja a hibát, a szolgáltató korrigálja a számlát és cseréli az órát.

Bármilyen meghibásodás gyanúja esetén azonnal értesítse a szolgáltatót.

Telepítés és csere

A villanyóra telepítését és cseréjét kizárólag a területi áramszolgáltató vagy az általa megbízott, minősített szakember végezheti. Ehhez előzetes bejelentés, és bizonyos esetekben (pl. teljesítménybővítés) tervezői nyilatkozat is szükséges lehet.
