VW Caddy irányjelző reléjének cseréje: Útmutató

Ez a cikk bemutatja, hogyan cserélheted ki a VW Caddy irányjelző reléjét egy VW relére. Megtudhatod, miért érdemes ezt megtenni, mire lesz szükséged, és hogyan kell lépésről lépésre eljárni.

Miért érdemes VW relére cserélni a PAL relét?

A VW relé azonnal villog, míg a PAL relé késleltetéssel indul.
A VW relé 9V-nál is megfelelően működik, míg a PAL relé 11V alatt lelassul.
A PAL relé hődrótos, ami nem örökéletű.
A VW relé is begyorsul, ha kiég egy lámpa.
A VW relé ára kedvező.

Amire szükséged lesz a cseréhez

1 db VW irányjelző relé (lehetőleg 3 kivezetéses, de a 4 kivezetéses is jó)
Páka
Szigetelőszalag
Roppantható késes csatlakozó

Lépésről lépésre útmutató

1. A középkonzol kiszerelése

Szereld ki a középkonzolt (két csavar alul, majd kiborítod).

2. A vészjelző kapcsoló kábelének széthúzása

Húzd szét a vészjelző kapcsolóról menő kábelt és szemléld meg a csatlakozót.

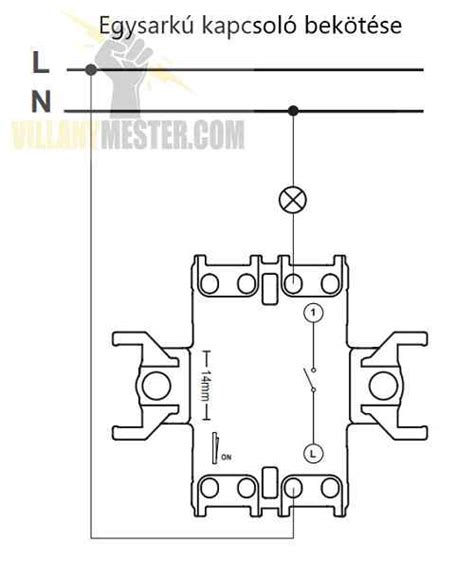

3. A kapcsoló bekötésének áttekintése

Így nézett ki eddig, egyértelmű a bekötése, igaz? Neeeem? Na gondolkozz rajta egy kicsit :o) Ez az újabb fajta kapcsoló bekötése, ahol az ellenőrző izzó a középkonzolra van kivezetve. A régebbi típusoknál (mint az enyém is) az a kábel ami az ellenőrző izzóra megy, ki van vezetve a csatlakozó 6-os lábára. (Más kérdés hogy onnan nem megy tovább...).

Most figyuzz: a VW relének nincs segédkivezetése, egy kivezetése is elbírja egyszerre mind a négy indexlámpát, ennek megfelelően kell átalakítani a kapcsolóról jövő vezetékek kötéseit:

Caddy ablaktörlő kapcsoló javítás

4. Visszajelző LED beépítése (opcionális)

Ami először feltűnhet, hogy itten izzó helyett egy visszajelző LED került beépítésre, ami sokféle tipus lehet, nálam extrafényes víztiszta piros van benn, az előtétellenállása 1kOhm-os. Persze ide lehet kötni az eredeti izzót is, csak nem találtam elég elegánsnak.

5. Az átkötések ellenőrzése

Ha megvannak az átkötések nézd át még egyszer!

6. A relé bekötése

Kösd be a relét, valahogy gányold oda ahhoz a lemezhez ami az eredeti relét tartja (nekem egy gyorsszorítóval sikerült).

7. Tesztelés

Dugd össze a csatlakozásokat és kapcsold be a vészvillogót! Szépen ellenfázisban villog a visszajelző az indexekkel, mi? :o))) Ezzel nagyjából be is van fejezve a tesztelés, persze próbáld ki működik-e hagyományosan is, de fog, ha a vészjelzőteszten átment.

Gratula! Kiteheted a "VW System" feliratot! :o))

Caddy féktárcsa típusok

Megjegyzés: a négykivezetéses relének van még egy "C" kivezetése is, itt ide is kötheted a visszajelző izzót/ledet ha azt akarod hogy sima irányjelzéskor is villogjon.
