Spal Univerzális Ablakemelő Kapcsoló Bekötése: Teljes Útmutató
Az elektromos ablakok kényelmes extra funkciót jelentenek az autóban, lehetővé téve az ablakok egyszerű, gombnyomással történő le- és felhúzását. Ha a gyári ablakemelő meghibásodik, vagy egy régebbi, kézi ablakemelővel szerelt autót szeretnénk modernizálni, a Spal univerzális ablakemelő kapcsoló kiváló megoldást jelenthet. Ebben a cikkben részletesen bemutatjuk a Spal univerzális ablakemelő kapcsoló bekötésének lépéseit, tippeket és trükköket a sikeres telepítéshez.
Mi az a Spal Univerzális Ablakemelő?
A Spal univerzális ablakemelő egy olyan utólagosan beépíthető rendszer, amely lehetővé teszi a kézi karos ablakemelők elektromos vezérlésűre alakítását. Lényege, hogy az eredeti ablakemelőt hajtja meg, ugyanúgy, ahogyan mi is tennénk a kar segítségével. A készlet mindent tartalmaz, ami a beépítéshez szükséges: két emelőmotort, vezetékeket, kapcsolókat, csatlakozókat, biztosítékfoglalatot, csavarokat, használati útmutatót és sablonokat a kapcsolók elhelyezéséhez.
AUDI A4 (B7) ablakemelő csere [ÚTMUTATÓ AUTODOC]
A Készlet Tartalma
- 2 db emelőmotor
- Vezetékek
- Kapcsolók
- Csatlakozók
- Biztosítékfoglalat
- Csavarok a beépítéshez
- Használati útmutató
- Sablonok a kapcsolók elhelyezéséhez
- Vészhelyzeti ablaktekerő kar
Szükséges Eszközök
- Forrasztópáka
- Fúrógép
- Elektromos alapismeretek
A Bekötés Lépései
1. Előkészületek
Az ajtókárpit leszedése előtt távolítsuk el az ablakemelő kart, és a mellékelt sárga matricát ragasszuk a kárpitra a tengely köré. Ezt a részt kell majd kivágni.
2. Ajtókárpit Leszerelése
Vegyük le az ajtókárpitot, és a matrica mentén vágjuk ki a kárpitot.
Hibaelhárítás: Elektromos ablakemelő problémák

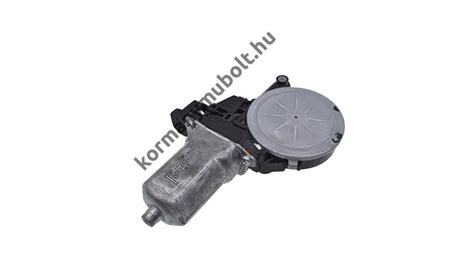

3. Motorok Elhelyezése
A motorok "A" és "B" jelöléssel vannak ellátva. Fontos, hogy az adott motort úgy helyezzük el az ajtóban, hogy ne lógjon ki a kárpit síkjából, és ne akadályozza a leengedett ablakot.
4. Fogaskerekek Felszerelése
A mellékelt műanyag fogaskerekek az ablakemelő kar helyére kerülnek. Válasszuk ki a kárpit vastagságának megfelelő fogaskereket. Vékony kárpit esetén a legkisebb fogaskereket használjuk.
5. Motor Rögzítése
A motor felfogatási pontjai variálhatók. Keressük meg a legmegfelelőbb pozíciót, és legalább két tartófület rögzítsünk a motorra. Fúrjuk ki az ajtót a tartócsavarok számára.

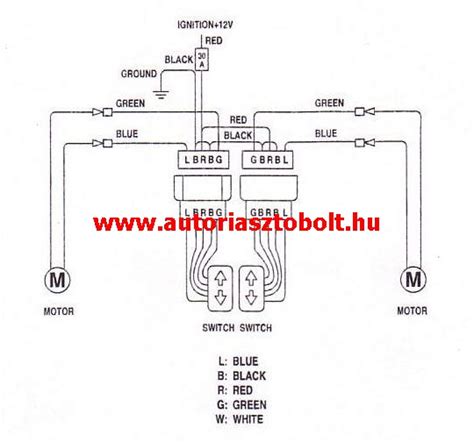

6. Elektromos Bekötés
A vezetékek bekötése a leírás alapján könnyen elvégezhető, ha rendelkezünk némi elektromos ismerettel. A szükséges vezetékeket a csomag tartalmazza. Vezessük el a motorok két vezetékét az ajtó kábelcsatornáján a hangszóró vezetéke mellett, majd a műszerfal alatt a váltókonzolhoz vagy a kapcsolók tervezett helyére. A vezetékek végére rögzítsük a kábelsarukat.
7. Kapcsolók Elhelyezése
Keressünk megfelelő helyet a kapcsolóknak. Ez lehet a váltóboxon, az ajtón vagy más, tetszőleges helyen. Az ajtón való elhelyezéshez szükség lehet a kábelek meghosszabbítására.
8. Áramellátás
Az akkumulátortól (+12V) és a gyújtás utáni ACC (+12V) pontról (csak akkor van rajta +12V, ha a kulcsot ACC vagy gyújtás helyzetbe fordítjuk) egy biztosítékon keresztül adjunk +12V-ot a rendszernek. A test (-) vezetéket kössük a karosszéria egy fémes pontjához.
9. Tesztelés
A vezetékezés után végezzünk próbát. Ha az ablakemelő nehezen mozgatja az ablakot, tisztítsuk meg az ablaküveget vezető gumisíneket szappanos vízzel, majd fújjuk át szilikonspray-vel.
További Funkciók és Modulok
A Spal univerzális ablakemelő további funkciókkal is bővíthető. Ablakemelő modul illesztésével akár a riasztó vagy a központizár távirányítójáról is felhúzhatjuk az ablakokat. A modulok kínálnak megszorulás elleni védelmet, egyszerre húzzák az ablakokat, impulzus vezérlést, és komfortosított ablakemelő funkciókat.
| Funkció | Leírás |
|---|---|
| Riasztó/központizár vezérlés | Ablakok felhúzása távirányítóval |
| Megszorulás elleni védelem | Automatikus leállítás akadály esetén |
| Egyszerre húzás | Több ablak egyidejű vezérlése |
| Impulzus vezérlés | Egy érintéssel teljes fel/lehúzás |
Gyakori Problémák és Megoldások
- Nem működik az ablakemelő: Ellenőrizze a biztosítékot, a vezetékeket és a csatlakozásokat.
- Lassú működés: Tisztítsa meg az ablakvezető síneket és fújja be szilikonspray-vel.
- Zajos működés: Ellenőrizze a motor rögzítését és a fogaskerekek illeszkedését.
- Fordítva működik az ablakemelő: Cserélje meg a motorhoz menő két kábel polaritását.
A Spal univerzális ablakemelő kapcsoló bekötése nem bonyolult feladat, de némi elektromos ismeretet és precíz munkát igényel. A fenti útmutató segítségével sikeresen telepítheti az ablakemelőt, és élvezheti az elektromos ablakok kényelmét.
