A Skoda Fabia kormányszög jeladójának működése és javítása

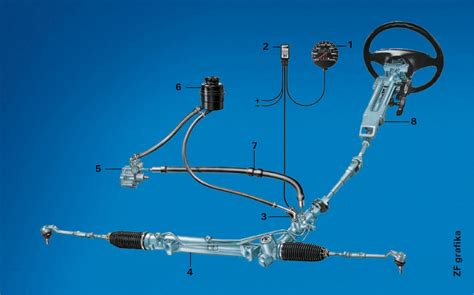

A modern autók, mint a Skoda Fabia, már nem pusztán mechanikus úton működnek. Amikor elforgatjuk a kormánykereket, arra rásegít a kormánymű. Ezt a viszonylag bonyolult rásegítő szerkezetet hívjuk szervónak.
Anélkül is érthető a kormányszög jeladó fontossága, hogy a szervókormány pontos működésébe belemennénk. A kormányszög jeladó az az eszköz, ami érzékeli a kormánymozgást (annak szögét) és ez alapján utasítást ad a rendszernek a rásegítés irányára és mértékére.
Az összkép a fentinél picit bonyolultabb, hiszen a szervó működése nem csak a kormányállás szögétől, hanem a sebességünktől is függ, de ez jelen helyzetben nem lényeges.
A kormányszög jeladó hibájának tünetei
Ha a kormányszög jeladó működésében hiba lép fel, az általában olyan mértékű, hogy az elektronika a szervó teljes működését leállítja. Tehát az egyik leggyakoribb tünete a hibának, ha egyáltalán nem működik a szervókormány.
A kormányszög érzékelő hibás rossz adatokat közölhet a vezérlőn keresztül a szervó motornak, így az nem a megfelelő irányban, megfelelő erősséggel, időpillanatokban fog dolgozni. Például kanyarban nem segít rá, kitekeri a kormányt egyik irányba, egyszer van szervó, utána nincs, nagy sebességnél is könnyű tekerni a kormányt.
A hiba kiolvasása után a háromszög jeladót cserélni kell, javítani általában nem lehetséges.
Mi lehet a hiba?
A kormányszög jeladó cseréje
A jeladó cseréjéhez gyakran az egész kormányművet ki kell szerelni. Fontos megemlíteni, hogy nem sima cseréről van szó. A kormányszög jeladónak ugyanis meg kell tanulnia a kormányközepet (amikor egyenesen megy a jármű) és a végpontokat (teljesen elfordított kerékállás), ahhoz, hogy megfelelően működjön.
Elektromos kormányműveknél ezért egy speciális géppel meg kell tanítani a kormányszög jeladónak ezeket minden egyes járműnél, ezért alapvető, hogy a csere olyan helyen történjen, ahol erre felkészültek a szakemberek.
A kormányszög jeladó beállítása és tanítása
A beállítás lényege, hogy a szervó rendszerünk „ismerje” a kormányközepet (amikor egyenesen áll a kormány) és a végpontokat (balra és jobbra maximálisan kitekerve), így minden elfordulási szög esetén a megfelelő jelet továbbítja a vezérlő egységbe.
Egyszerűbb szervók esetén, például D Corsa, Punto II. kézi állítgatással is be lehet állítani a kormányközepet, habár ez nem egy profi megoldás. Szakszerű az, ha a szervót a javítás során az erre alkalmas célgéppel állítjuk be, azaz kalibráljuk.
Elektromos kormányműveknél csak így lehet pontosan beállítani és szükség van az ún. tanításra vagy feltanításra is, ennek lényege, hogy az autó vezérlő egysége eltárolja a kormánymű beállításait, innentől egységes rendszerként működik. Ha nem tartjuk be a megfelelő installálási procedúrát, könnyen lehet, hogy szerelőnknek vissza kell küldenie a kormányoszlopot vagy elektromos kormányművet újbóli kalibrálásra.
A rásegítés mértéke és a nyomaték szabályozása
Amikor elfordítjuk a kormányt egyúttal utasítást adunk, hogy a „szervó segítsen rá” az általunk kifejtett erőhatásra. A kormányszög jeladó „adja le” az elfordulás mértékét, azaz szögét. Ezt az elmozdulást a kormányszög érzékelő „érzékeli”. Emellett fontos a rásegítés mértéke, nyomatéka. Ezt az elektromos szervó egység az ún. nyomaték érzékelőn keresztül „érzékeli” és a nyomaték szabályozón keresztül folyamatosan szabályozza.
Az eredmény az, hogy minden pillanatban a megfelelő irányú és erősségű rásegítést kapjuk és kényelmesen, biztonságosan autózhatunk. Az újabb típusokban mindez azzal egészül ki, hogy a sebességtől függően változik a rásegítés mértéke, ez finomabb és egyben biztonságosabb autózást tesz lehetővé. Nagy sebességnél egy kis kormánymozdulattal nem fordul keresztbe az autó a parkolásnál viszont kis elfordulásnál jelentős a kerekek elmozdulása, így könnyebb a parkolás. A szögelfordulás és a nyomaték meghatározásához az autó feldolgozza a motor fordulatszáma alapján érkező jeleket is.
Kormányszög jeladó hiba esetén mit tegyünk?
Ha a kormányszög jeladó nem működik (vagy hol jó hol nem) ki kell cserélni, mert enélkül a szervó nem működik. A legtöbbször le is tilt az elektronika.
Kormányszög jeladó hiba esetén a jeladót nem javítani, inkább cserélni szokás, mégis úgy mondjuk sokszor, hogy a „kormányszög jeladót javítjuk”. Ha tehetjük, válasszunk komplett újragyártott (nem csak javított) szervót.
