Opel Zafira A Motorvezérlő Elektronika Hibái és Javításuk

A modern autók működésében a motorvezérlő egység, azaz az ECU (Engine Control Unit), kulcsszerepet játszik. Ez az eszköz a motor működésének minden aspektusát felügyeli és irányítja, beleértve az üzemanyag-ellátást, a gyújtást és az emissziószabályozást. Ha az ECU meghibásodik, az autó teljesítménye jelentősen romolhat, sőt, akár működésképtelenné is válhat. A Z18XE motorral szerelt Opel Zafira típusoknál gyakran előfordulnak motorvezérlő (ECU) hibák. Ezek a hibák számos problémát okozhatnak, a nehézkes indítástól a teljesítményvesztésen át a túlzott üzemanyag-fogyasztásig. Fontos megérteni a hibák okait és a lehetséges javítási módokat a jármű optimális működésének biztosítása érdekében.

A Motorvezérlő Egység (ECU) Felépítése és Működése

A vezérlőegység szíve a mikrovezérlő (mikrokontroller), amiből akár többet is találunk az elvileg minden külső behatás ellen védő dobozban. A motorvezérlőt a gyártás utolsó fázisában, a jármű felszereltségétől függően programozzák és kódolják fel. Ugyan képtelenség összefoglalóan beszélni a több ezer féle motorvezérlő egységről, több olyan szempont van, ami alapján el lehet indulni: ilyen például a működés logikája. Alapszabály, hogy - amennyire lehet - hibabiztos üzemet kell garantálni a vezetőnek.

Ahogy pl. a motor is, az ECU is jellemezhető mint input és output elemek és folyamatok összességeként. Input elemek például az elsődlegesen szükséges energiaellátó pontok, mint például a testkapcsolatok, az álladó feszültségellátás, vagy a kapcsolt pozitív. Output elemnek számít a legtöbb olyan jellemző, ami az ECU működésének terméke. A befecskendező, ill. később megjelentek az első mikrokontrolleres ECU-k, mára a legtöbb alkatrészt SMD (felületszerelt) technológiával ültetik a többrétegű áramköri lapra. A szoftver pedig egyre nagyobb jelentőséggel bír a hardver mellett: amit tíz éve különálló integrált áramkörökkel oldottak meg, az a feladat mára rendszerint a szoftverre van bízva.

A szenzoroktól beérkező analóg feszültségeket a mikrovezérlő nem feltétlenül tudja kezelni, ezért azokat egy A/D átalakító / sokszor a mikrovezérlő része / segítségével digitális kóddá kell alakítani. A legtöbb esetben - még az A/D átalakító előtt - kiegészítő áramkörökre is szükség van, pl. szűrők, diagnosztikai, védő-, ill. feldolgozó áramkörök, stb. Jellegzetes potenciométeres jelfeldolgozás látható bal oldalon. A soros ellenállás ill. Jobbra egy passzív elem - pl. NTC ellenállás - bekötését látjuk.

Ugyancsak érdekes a kimenő oldal. A feladat annyi, hogy fizikailag is létre kell hozni azokat a célokat, amelyek egyelőre csak mint kimeneti érték szerepelnek a mikrovezérlőben. Vegyük a legegyszerűbb példát: 2 ms ideig ki kell vezérelni egy 1 Ohm ellenállású trafót. Gyors számolással: az elvárás az, hogy a vezérlőegység végfokozata bírja a minimum 20-25 Ampert, ne legyenek gondjai a 300V-os esetleges primer feszültségcsúcsokkal, kapcsoljon villámgyorsan, és lehetőleg ne legyen számottevő átmeneti ellenállása.

X18XE1 motorvezérlő problémák és megoldások

A mai ECU-k közös vonása a nagyfokú integráltság, a csökkenő méret. Egy korszerű motorvezérlő egység, maga az elektronika egy mobiltelefonnál jóval kisebb méretű. Mint látható, további jelentős méretcsökkentés nehezen képzelhető el. Már a mai technológiai szinten is maga az elektronika kisebb, mint a - jelen esetben - 2x64, azaz 128 lábas két csatlakozó együttes mérete. (Ne feledjük: a kocsi kábelkötegének ide csatlakozó része szükségszerűen nagyobb, mint az ECU csatlakozóinak mérete.

A motorvezérlés központja, az ECU alapvetően megbízható alkatrész. Ez összességében még akkor is igaz, ha tudjuk, voltak (vannak) meghibásodásra hajlamos, hírhedten rossz típusok is. Mielőtt "rossznak" minősítünk egy motorvezérlő egységet, nagyon alaposan körbe kell járni a kérdést. Sok esetben egyszerű módszerekkel még egyes jeladók sem minősíthetők, márpedig ezek hibátlan állapota alapfeltétele a rendszer korrekt működésének. Példaként a GM X20XEV kódú motorjainak (Simtec 56) főtengely és vezérműtengely jeladóinak működését említenénk. Az ECU nagy frekvenciájú, durván 100 kHz ill. 150 kHz-es szinuszjeleket generál, melyek a gyújtáskulcs elfordításakor, még a motor álló helyzetében is megjelennek. A motor forgása közben ezeket a jeleket a jeladó modulálja. (Egy 100, 150 kHz frekvenciájú jel átlagos motordiagnosztikai szkóppal nem is feltétlenül jeleníthető meg.

Hol található a motorvezérlő?

A fenti motorvezérlő egységek, melyek a motorra rögzítve helyezkednek el nagy rázkódási és hő terhelésnek vannak kitéve, ezért gyakran meghibásodnak. Ezen motorvezérlő egységek speciális hibridtechnológiával készültek. Ezek az ECU-k önmagukban mint minden „számítógép” csak elektronikai komponensek sokasága a megfelelő működtető szoftver nélkül.

Gyakori Hibák és Okok

Az alábbiakban felsoroljuk az Opel Zafira A motorvezérlő hibáinak leggyakoribb okait és tüneteit:

1. Gyújtáshibák

Számtalan esetben tapasztaltuk azt , hogy a gyújtótrafók esetében az áruk sajnos egyenesen arányos a benne felhasznált alkatrészek nívójával, azaz nem megfelelő a szűréshez szükséges alkatrészek minősége ez okozza a fenti jelenséget. A hiba okozói általában a hibás gyújtótrafók, gyújtógyertyák, mint a simtec 71 esetén, illetve a szűrőellenállás nélküli gyújtógyertyák használatából fakadnak. Ezek a problémák a hibás részegységek cseréjével orvosolhatóak.

Tippek az Opel Meriva A oszlop javításához

2. Feszültségproblémák

A hiba gyakori okozója , hogy az akkumulátor főkábel csatlakozóinak korrodáltsága miatt az átmeneti ellenállás megnő , feszültség esés jön létre. Emiatt csökken a terhelhetőség. További lehetséges ok, ha bármilyen szoftveres beavatkozás során vagy kulcstanítási folyamat alatt az akkumulátor feszültsége leesik egy kritikus szint alá és a folyamat sikertelenül megy végbe.

3. Üzemanyagrendszeri Hibák

A benzines Opel modellekben előforduló üzemanyagrendszeri hibák többnyire hasonló tüneteket okoznak: nehezebb indítás, rángatás, teljesítményvesztés vagy túlzott üzemanyag-fogyasztás. A befecskendezők tisztítása vagy cseréje, a teljes üzemanyagrendszer átvizsgálása javasolt.

4. Hűtővíz Szivárgás

Egy Z16XEP -Astrában belefutottam egy olyan hibába, hogy a hűtővíz szivárog a vízpumpa környékén. Gontoltam kopott a vízpumpa tengelye egyszerű csere, de jobban és alulról is megnézve a hibát nagyobb a baj. A "Vízpumpa háza", ha ezt így hívják egy alublokk amibe a vízpumpa van belefogatva és egy EGR cső megy bele, ennek a motorblokkhoz kapcsolódásánál van a szivárgás.

Alapból a vízpumpa két helyen tud ereszteni a tengelyétől és a fészkénél az alatta található O gyűrűnél.

5. Egyéb Lehetséges Okok

Hibás gyújtótrafók, gyújtógyertyák
Akkumulátor főkábel csatlakozóinak korrodáltsága
Szoftveres beavatkozás közbeni feszültség esés
Lambda szonda hibája
Termosztátház hibája
ECU-ba menő jel/fűtés szál szakadása

A Motorvezérlő Hiba Jelei

Az alábbiakban bemutatjuk, melyek a motorvezérlő hiba leggyakoribb jelei, és hogyan lehet azokat felismerni.

Zafira EcoFlex olajszűrő csere útmutató

"Check Engine" lámpa: Az egyik legnyilvánvalóbb jele a motorvezérlő hibának, ha a műszerfalon a „Check Engine” lámpa vagy más figyelmeztető ikon világítani kezd. Ez a jelzés arra utal, hogy az ECU valamelyik rendszer működésében hibát érzékel.
Teljesítménycsökkenés vagy akadozás: A motorvezérlő egység hibája esetén gyakran tapasztalható a motor teljesítményének csökkenése vagy akadozása. Ez abban nyilvánulhat meg, hogy az autó lassan reagál a gázpedál lenyomására, vagy hirtelen leáll menet közben.
Megnövekedett üzemanyag-fogyasztás: Ha a motorvezérlő hibás, az üzemanyag-keverék optimalizálása nem működik megfelelően. Ez a probléma gyakran vezet megnövekedett üzemanyag-fogyasztáshoz, mivel az ECU nem tudja pontosan szabályozni az üzemanyag-befecskendezést.
Indítási problémák: A motorvezérlő hiba gyakran okoz problémát az autó indításakor is. Ha az autó nehezen indul el, vagy egyáltalán nem reagál az indítókulcs elfordítására, az ECU meghibásodása lehet a háttérben.
Szabálytalan alapjárat: A motorvezérlő hiba gyakran okozza az alapjárat szabálytalanságát is. Ez azt jelenti, hogy az autó alapjáraton járva ingadozó fordulatszámot mutathat, vagy akár le is állhat.

Hibaelhárítási Táblázat

Az alábbi táblázat összefoglalja a leggyakoribb hibákat, azok lehetséges okait és javítási javaslatait:

Hiba Tünete	Lehetséges Okok	Javítási Javaslatok
Nehézkes indítás	Üzemanyagrendszeri hiba, gyújtáshiba	Befecskendezők tisztítása, gyújtótrafó csere
Teljesítményvesztés	Okoskerekek hibája, szenzorhiba	Okoskerekek cseréje, szenzorok ellenőrzése
Túlzott fogyasztás	Lambda szonda hiba, túráramlás	Lambda szonda csere, fojtószelep tisztítása
Hűtővíz szivárgás	Vízpumpa ház tömítése, termosztátház	Tömítés cseréje, termosztátház ellenőrzése

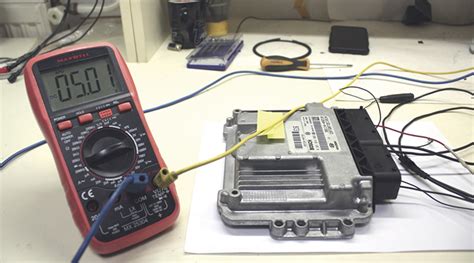

Javítás és Felújítás

Ezen egységek szakszerű javítását vállaljuk magas színvonalú géppark háttérrel. Javíttatás esetén ingyenes diagnosztika, bevizsgálás, szükség esetén ki- és be-szerelés. Nem kell semmit programozni, kulcsot cserélni, vagy tanítgatni. 2 év garancia teljes felújítás esetén.

Míg egy javításnál csak a jelen pillanatban elromlott alkatrészek lesznek cserélve, addig a felújításnál minden olyan alkatrészt kiváltunk, ami az adott típusnál gyenge minőségű vagy el szokott romlani. Így egy nagyon megbízható elektronikát kapunk, aminek az élettartama egy új egység élettartamának felel meg. Természetesen egy felújított alkatrészre a vállalt garancia is teljeskörű, míg javításnál csak a javított hibára érvényes. Igaz a felújítás valamivel drágább, mint egy sima javítás, de hosszú távon mindig kifizetődőbb. Javítás esetén a garancia csak a javított hibára érvényes. Árainkról bátran érdeklődjön telefonon a vezérlőegység típusával / motorkóddal.

A legkézenfekvőbb, legkevésbé macerás az új alkatrész beszerzése, márkakereskedésből, viszont általában ez a legdrágább lehetőség is egyben. Másik lehetőség: megvizsgálhatjuk, hogy az ECU esetleg javítható-e. Bizonyos ECU-családok sikerrel javíthatóak, míg vannak, ahol ennek kisebb az esélye.

Alternatíva lehet esetleg a vezérlőegység "klónozása" - hozzátéve, hogy ez nem minden típusnál megoldható, és bizonyos hibáknál nem is kivitelezhető. A klónozás során erre szakosodott cégek egy másik bontott, azonos hardver számú, de remélhetőleg hardveresen hibátlan egységre másolják rá az eredeti teljes adattartalmát. A végeredmény - optimális esetben - két bitről bitre teljesen megegyező készülék. Ennek a módszernek az előnye a viszonylagos olcsósága, hátránya lehet viszont, hogy pl.

Meghibásodott motorvezérlők javítását, felújítását vagy cseréjét vállaljuk a legrövidebb határidőn belül. A legtöbb általunk vállalt javítás ára (Fiat és Opel márkák esetén) 45.000-65.000 Ft-ig terjed - 1-3 év garanciával, amely körülbelül 5-6 órát vesz igénybe, előre egyeztetett időpont esetén. Célszerű a motorvezérlő cikkszámát előre megtudni, ami alapján azonosítani tudjuk az egység típusát!

Egyes típusok esetén az elektronika teljes felújítására is van lehetőség. Az Ügyfelek által beszerzésre leadott rendelések esetén a vezérlőt kizárólag megegyező azonosítószámmal szerezzük be. Amennyiben a beszerelés után a másik vezérlővel is marad a hiba (tehát eredetileg sem a vezérlő volt a hibás) vagy nem működik jól, úgy kizárólag másik cseredarabot tudunk adni Ügyfeleinknek garanciába.

A legtöbb esetben célszerűbb a meglévő egységet javítani, mint bontottat beépíteni, hiszen a használt alkatrész ugyanazon gyártósoron készült és valószínűleg ugyanúgy meghibásodik majd, mint az eredeti. A javítható egységet nem kell programozni, betanítani, nem kell hibakódokkal küzdeni a beépítés során.

Amennyiben a megrendelő a javított egységet átvette és kifizette, és a vezérlő a beszerelés után sem tökéletes, esetleg működésképtelen, úgy a megrendelő 100%-os pénzvisszafizetésre jogosult, de csak abban az esetben, ha a hibásan megjavított vezérlőt a szervizünkben leadja.
