Opel Astra F TID Kijelző Bekötése és Használata

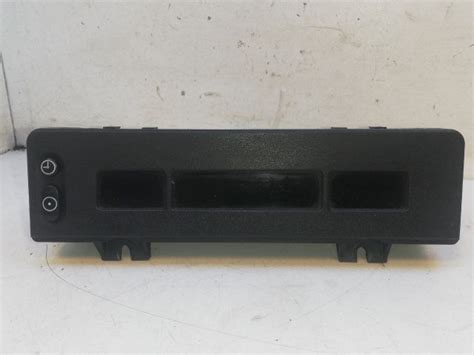

Az Opel Astra F középkonzoljának tetején található TID (Triple Info Display) kijelző az idő, a dátum és a külső hőmérséklet megjelenítésére szolgál. Ez a kijelzőpanel több Opel modellben is megtalálható, beleértve az Astra G, Corsa C és Tigra típusokat is.

Sokan lecserélik a gyári rádiót komolyabb egységekre, de ezzel elveszítik a kijelző alsó sorában megjelenő információkat. Azonban van lehetőség arra, hogy az Arduino segítségével egyedi szöveget jelenítsünk meg a dátum helyett, vagy akár fedélzeti számítógépet varázsoljunk a kijelzőre.

A TID Kijelző Funkciói és Típusai

Az Opel idő, külső hőmérséklet és a gyári rádió információs kijelzője ugyanazt a kijelző panelt használja az Astra G, Corsa C, Tigra és más modellekben. Több cikkszámon is megjelent, valószínűleg több cég is gyárthatta:

009133265 Siemens 5WK70007 KZ: "AL"
09133266 002419386 96.598 Valeo KZ: "AZ"
90560091 Siemens 5WK7454
024461075 KZ: "WA"
90562546 002419386 96.598 Valeo
24418957 96598 Borg
24461517 317099190 98.496 BORG

Eltérések is akadnak közöttük. Egyes gyártóktól kikerült olyan kijelző, amin a két gomb nyomva tartásával egyfajta diagnózist lehetett elindítani, ami az aktuális sebességet is kiírta. Előfordulnak olyan kijelzők, amik gyárilag blokkolva vannak, tehát csak az idő, a hőmérséklet és a dátum kijelzést jelenítik meg.

A gyárilag beépített rádió az alsó sorban jelzi ki az éppen aktuális menü vagy rádióállomás nevét.

Astra G TID gyakori hibái

TID Kijelző Bekötése

A csatlakozó a kijelző hátuljában található 12 pines. Fontos megjegyezni, hogy a Corsa C vezeték színezései eltérhetnek az Astra G-től, de a lábak pozíciója ugyanaz marad.

A kijelző csatlakozóból ezekre a lábakra van szükség:

Pin 1: +15 Gyújtás
Pin 3: Test
Pin 9: SCL adat vonal
Pin 11: SDA adat vonal
Pin 10: MRQ adat vonal

Fontos! Az adat vonal csak akkor működik, ha a TID kijelzőn nincs dátum megjelenítés. Ehhez a Pin 2 lábat egy 1 kohm-os ellenállással pozitívra kell kötni!

Arduino Használata Fedélzeti Számítógépként

Az Arduino panel segítségével fedélzeti számítógépet varázsolhatunk a kijelzőre, ami képes megjeleníteni az autó üzemanyag-fogyasztását, akkumulátor feszültségét, sebességét, megtett távot, és egyéb adatokat.

Erre a célra bármelyik Arduino panel felhasználható. Kezdőknek az USB csatlakozós és gyárilag tüskesoros verziót javasoljuk.

Tippek az Opel Meriva A oszlop javításához

A gyári rádió csatlakozójában az antenna jelzésű kimeneten kapcsol 12V-ot, ebben 2 db. vezeték van. Az egyik a gyári tető antennához csatlakozik (az eredeti tetőantennában jel erősítő áramkör található). A másik vezeték a TID kijelzőhöz megy, ami a rádió bekapcsolásakor megjeleníti a dátumot, ezt el kell vágni a kijelző csatlakozójánál, ha nem vágod el, akkor a rádió bekapcsolásakor +12V kerül az Arduino AA/DIS d2 bemenetére és tönkre megy az Atmel!

Arduino Fedélzeti Számítógép Funkciói

A Board-computer (BC) a következő menüket kínálja:

Dátum: év/hónap/nap
Autonomia: a pillanatnyi sebesség és üzemanyag-fogyasztás alapján kiszámolja a tankban lévő üzemanyaggal még megtehető utat.
Akkumulátor: az aktuális akku állapot, min. és max.

Javítások, apró módosítások és egy új menüpont az - Auto Trip. - az új menüpont 3 másodpercenként léptetve megjeleníti a:

Battery/Akkumulátor
Sa / átlagsebesség
TT / a reset óta eltelt üzemidő
Cf fogyasztás értékelés
CA / átlag fogyasztás
DT / reset után megtett távolság.

A Cf és a CA fogyasztási értékek kijelzéséhez reset után legalább 8-10 km megtétele szükséges. Az Auto Trip. menü alatt az S gomb nyomásával állítható a megjelenési időtartam ami 3-6-9 sec.

Autonomia - a hátralévő üzemanyaggal megtehető út (30 sec.

Zafira EcoFlex olajszűrő csere útmutató

Battery - az aktuális akku feszültség / gombnyomásra : legalacsonyabb / max.

Options - >Reset - nullázza az összes megtett utat, az utazási időt, a max.

A calibrate menüben lehetőség van finom hangolásra, a Fuel up/down menüben fel vagy le állítható a mért fogyasztási érték, pl.

Egy kis programozási tudással elképesztő dolgokat lehet csinálni akár erre a kijelzőre is! Pl. az Arduino egyik bemenetére kötve az ajtó szálat kiírható, hogy éppen csukva vagy nyitva van.

A kijelző teszt programja letölthető. Az alsó piros jelölésben a kijelzőn kiírandó szöveget írhatjuk át, ez nálam .Welcome!. felirat lett!
