Olvadóbiztosíték panel bekötése: Amit tudni kell a biztonságos otthoni elektromos hálózatról
A lakások és családi házak villanyszerelése során az egyik legfontosabb funkcionális és biztonsági összetevő a lakáselosztó bekötése (biztosítéktábla). Az ideális lakáselosztó megtervezése szakértelmet és tapasztalatot igényel. A lakáselosztó bekötése során kerülnek elhelyezésre az olyan biztonsági berendezések, mint például a kismegszakítók és az áram-védőkapcsoló (FI relé).
Az elektromos hálózat védelme érdekében sokáig olvadó biztosítékokat használtak. Egyes helyeken még mindig jelen van ez a technológia, viszont túlnyomó részt már a kismegszakító bekötése a jellemző a legtöbb helyen. Az elektromos hálózat védelme érdekében ezt új és régi építésű épületeknél egyaránt meg lehet oldani.
A kismegszakító bekötése ne maradjon el! Nagyon sokféle elnevezéssel találkozhatunk, amikor ezek az eszközök kerülnek szóba, mint például az automata, kis automata, vonalvédő kapcsoló, biztosíték, biztosító, vezetékvédő kapcsoló.
Vizsgáljuk meg közelebbről a lakáselosztó működését és a biztonsági berendezéseket!
A lakáselosztó főbb elemei
Kismegszakítók
A lakáselosztókban megtalálható másik legelterjedtebb védelmi berendezés a kismegszakító (automata biztosíték), amely túláram és zárlati áram esetén kapcsolja le az általa védett rendszert. Ha egy áramkörre csatlakoztatott fogyasztók összessége meghaladhatja a kiépített áramkör tervezési teljesítményét, a vezetékek és az áramkörön levő kötések melegedni kezdenek, ami a vezetékek gyors öregedéséhez vezet, kritikus esetben pedig a környező éghető anyagokat meggyújthatják. A kismegszakítók egyik védelmi eszköze ezt hivatott megakadályozni.
Lakáselosztó bekötése előtt a megfelelő kismegszakító kiválasztásához ismerni kell az áramkör vezetékeinek keresztmetszetét, a fogyasztók teljesítményét és áramfelvételük karakterisztikáját. Különböző fogyasztók esetén, különböző gyorsaságú kismegszakítók alkalmazása szükséges. A kismegszakítók másik fontos feladata az egyes áramkörök elkülönítése egymástól, amely biztonsági és kényelmi funkciókat is ellát.
Különböző típusú kismegszakítók
Áram-védőkapcsoló (FI relé)
Az áram-védőkapcsoló beépítésére ma már szabvány kötelez, mivel fontos életvédelmi funkciókat lát el. Feladata, hogy ha az áram nem csak a számára létrehozott vezetőkön halad, hanem más útvonalon záródik az áramkör, akkor még azelőtt leválasztja az általa védett rendszert a hálózatról, hogy az az emberi életre veszélyt jelentene. Ezáltal a megfelelő ÁVK kiválasztása fontos feladat, hogy a kiépített rendszer tekintetében valóban ellássa életvédelmi funkcióját, megfelelően gyorsan reagáljon az esetleges meghibásodásra.
Repka Ádám villamos biztonsági felülvizsgáló szerint: A FI-relé [áram-védőkapcsoló, érintésvédelmi relé] működése nagyon-nagyon egyszerűen elmagyarázva: a fázison bemegy az áram, a nullán visszamegy az áram. Hogyha a kettő között van egy szivárgás, kiold. Ha egy felnőtt ember szívén keresztül 50 mA [milliamper]-nél több megy át, akkor abba már belehalhatunk. FI-reléből is többféle van. Mindegyiknek megvan a felhasználási helye.
Amit még látok nagyon sok helyen, hogy AC-típusú FI-relét raknak be. Ez körülbelül 2000 forinttal olcsóbb, mint az A-típusú. Viszont az AC-típust tisztán váltakozó áramnál lehetne használni és az egyenáramú összetevők miatt nem megy le, vagy rosszul megy le, vagy meghibásodik. Ugye biztonságban vagyunk, hogyha van egy FI-relénk és működik.
Használati Útmutató: Citroën C4 Picasso (2007)
A biztonságról jut eszembe, hogy nekem ez a tapasztalatom, hogy a nők óvatosabbak. Volt egy eset, amikor a nő azt mondta, hogy legyenek kijavítva a hibák, legyen minden rendben, a férfi viszont azt, hogy eddig is így volt ez a lakás, nem kell ezt megcsinálni. És a végén még azt szerettem volna mindenképpen elmondani, hogy mindenki vegyen otthonra egy fáziskereső ceruzát! Ha le van kapcsolva a lámpa, akkor is nézzen rá mindenki, mielőtt hozzányúl.
Túlfeszültség-levezető
Gyakori a túlfeszültség védelem kiépítése, amely a hálózatból érkező nagy feszültség értékeket, impulzusokat, nem engedi be a lakásban kiépített hálózatra, ezzel megvédve az oda csatlakoztatott berendezéseket. A túlfeszültség lehet villámcsapás okozta, vagy szolgáltatói hálózatról érkező.
A megfelelő túlfeszültség védelmi szintek (T1, T2, T3) alkalmazásával nagy költségektől kímélhetjük meg magunkat, mivel jellemzően az érzékeny, drága berendezések mennek tönkre ennek hatására.
Egyéb berendezések
A fogyasztás mérésére lehetőség van almérők alkalmazására, amely segíthet egy többlakásos otthon fogyasztásának elkülönítésére, de egy adott áramkör fogyasztásának meghatározására is. Ezen kívül elhelyezhető csengő, időzítő relé, mágneskapcsoló, impulzusrelé.
Fontos szempontok a lakáselosztó bekötésekor
- Megfelelő tervezés: Az ideális lakáselosztó megtervezése szakértelmet és tapasztalatot igényel.
- Áramkörök elkülönítése: Jellemzően külön világítási és dugalj áramköröket szoktunk létrehozni, azonban bizonyos esetekben lehetőség van a vegyes áramkörök létrehozására is.
- Nagy fogyasztók külön áramkörre: A rendszeresen hosszabb ideig működő nagy és közép fogyasztókat (hűtő, mosógép, mosogatógép) érdemes külön áramkörre kapcsolni.
- Túláramvédelem: A kismegszakítók kiválasztásakor figyelembe kell venni az áramkör vezetékeinek keresztmetszetét és a fogyasztók teljesítményét.
Régi biztosítéktáblák cseréje
Régi porcelánbetétes, vagy nyomógombos automata biztosítékokat tartalmazó biztosíték táblák nem csak elavultak, de az üzembiztonságuk is kívánni valót hagy maga után. Jelenleg porcelán olvadó biztosítékot olyan helyen használunk, ahol komoly hiba esetén tartós áramköri megszakításra van igény. Lakásokban ez ma már nem jellemző.
Szivargyújtó biztosíték csere Octavia
Az ilyen rendszerű hálózat esetén mindenképp ajánlott annak felülvizsgálata, mert ez azt sugallja, hogy sok-sok éve nem lett megvizsgálva szakember által. A lakáselosztóban található berendezések cseréjét csak szakember végezheti.

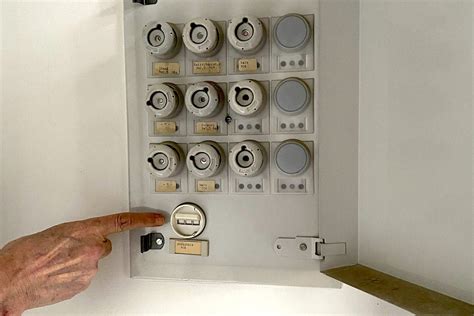

Régi típusú, elavult biztosítéktábla
Kismegszakító csere
Ha régi kismegszakítója gyakran leold, akkor elképzelhető, hogy hiba van a rendszerében, amit mindenképp szükséges feltérképezni, de elképzelhető, hogy rosszul méretezett kismegszakító okozza a problémát. Számtalanszor lehet találkozni olyan lakáselosztókkal, amelyek már sokszor bővítésre kerültek, több különböző berendezés található bennük össze vissza elhelyezett vezetékekkel.
Amellett, hogy ezek látványra sem szépek, problémát is okozhatnak az esetleges villanyszerelés során, amely kiemelten kellemetlen, ha egy sürgősen megoldandó problémáról van szó. A tiszta és rendszerezett munkavégzés és kivitelezés az egyik összetevője a biztonságos rendszer kiépítésének.
A villamos hálózat védelme érdekében sokáig olvadó biztosítékokat használtak. Egyes helyeken még mindig jelen van ez a technológia, viszont túlnyomó részt már a kismegszakító bekötése a jellemző a legtöbb helyen. Az elektromos hálózat védelme érdekében ezt új és régi építésű épületeknél egyaránt meg lehet oldani.
A kismegszakító bekötése ne maradjon el! Nagyon sokféle elnevezéssel találkozhatunk, amikor ezek az eszközök kerülnek szóba, mint például az automata, kis automata, vonalvédő kapcsoló, biztosíték, biztosító, vezetékvédő kapcsoló.
Miért old le a biztosíték?
A túlterhelés és a zárlat könnyen előfordulhat az elektromos hálózatok esetében. Egy ilyen jelenség másodpercek alatt elolvaszthatja a vezetékek szigetelését, az ilyenkor keletkező káros hőhatás miatt. A túlterhelés nem csak a szigetelésre, hanem a vezetékek élettartamára is negatív hatással van. A magas hőfok jelentősen csökkenti az élettartamukat.
Viszont a kismegszakító bekötése után, az áramkört automatikusan lekapcsolja a hálózatról, hogyha rövidzárlat vagy túlterhelés lép fel. A kismegszakítók bekötése felhasználási területtől függ.
Több előnnyel jár a kismegszakító bekötése Áramerősség, feszültség, pólusszám, kioldási karakterisztika szerint és a megszakítási képesség alapján különböztethetjük meg a különböző típusokat. Továbbá ezekhez a paraméterekhez mérten kell elvégezni a kismegszakító bekötését.
Nem veszélytelen az elektromos hálózattal babrálni. Könnyen áramütést szenvedhet az, aki nem szakszerűen jár el az ilyen munkák esetén. Tehát ebből következik, hogy a kismegszakító bekötését hivatásos szakembernek kell elvégeznie.
A kis mérete és a praktikus kivitelnek köszönhetően, mára már szinte minden háztartásban megtalálható ez túlfesztültség ellen védelmet biztosító eszköz. Aligha akad olyan villanyszerelő, aki hosszasan tudna mesélni az olvadó biztosítékok előnyeiről a kismegszakítókkal szemben.
Hogyan történik a kismegszakító bekötése?
Az alsó és felső csatlakozó irányából egyaránt beköthető a kismegszakító. Bizonyos esetben a bekötés iránya meg van határozva, de hazánkban csak kevés ilyen eszköz kapható. Ha a gyártó meghatározza a kismegszakító bekötését, akkor olyan feliratokat kell keresnünk az eszközön, mint a LINE és a LOAD. Az előbbi bementet, míg a másik értelemszerűen a kimenetet jelöli.
Számos vita folyik arról, hogy mi szerint érdemes elvégezni a kismegszakító bekötését, mivel több módszer is ismert. Akad olyan szakember, aki a pólusok számozása szerint dolgozik, míg más az eszközökön látható bekötési rajzot részesítik előnyben. Mindenképp az adott jelölések határozzák meg a kismegszakító helyes bekötését.
Hogyha modernizálásra vagy az elektromos hálózat bővítésére kerül a sor, akkor a kismegszakító bekötéséhez hívjunk szakembert.

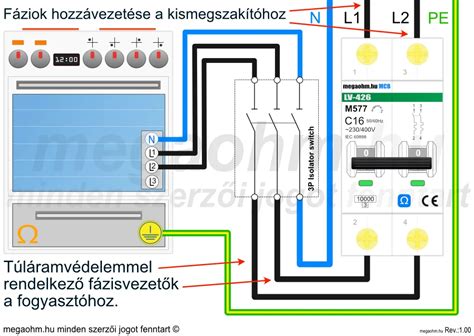

Kismegszakító bekötése
Mit tegyek, ha gyakran leold a biztosíték?
Előfordult már veled, hogy egyszer csak elsötétült a lakás, és bosszankodva vetted észre, hogy megint leoldott a biztosíték? Ez az egyik leggyakoribb háztartási probléma, amivel bárki szembesülhet, és sokszor nem egyértelmű, mi okozza. Lehet, hogy egyszerű túlterhelésről van szó, de az is lehet, hogy egy hibás készülék vagy egy elavult hálózat áll a háttérben.
Amikor a biztosíték rendszeresen leold, az nem csak bosszantó, hanem komoly figyelmeztető jel is. A biztosíték ugyanis nem véletlenül kapcsol le: ez a feladata, hogy megvédje a hálózatot és a készülékeket a károsodástól. A biztosíték gyakori kioldása hosszabb távon költségesebb károkat is okozhat.
Amikor a biztosíték rendszeresen leold, annak mindig van valamilyen konkrét oka. A jó hír, hogy a legtöbb eset felismerhető néhány tipikus jel alapján:
- Túlterhelés
- Rövidzárlat
- Hibás készülék
- Elavult hálózat
- Egyéb problémák
Ha a biztosíték gyakran old le, mindig próbáld megfigyelni, hogy milyen körülmények között történik.
Amikor a biztosíték gyakran leold, nem mindig egyértelmű, mi okozza a problémát. Szerencsére néhány alapvető lépést te magad is megtehetsz, hogy közelebb kerülj a megoldáshoz.
- Ha a biztosíték mindig ugyanazon készülék bekapcsolásakor old le, valószínűleg a készülék hibás.
- Ha több berendezés együtt történő használatakor old le, valószínűleg túlterhelésről van szó.
Ha a fenti ellenőrzésekkel sem találod meg a hibát, vagy a probléma visszatér, a legbiztonságosabb megoldás, ha villanyszerelőt hívsz.
Amikor a biztosíték rendszeresen leold, sokan próbálkoznak gyors, házi megoldásokkal. Ezek azonban nemcsak hatástalanok lehetnek, hanem kifejezetten veszélyesek is.
Röviden: ha bizonytalan vagy, ne barkácsolj az árammal! Az elektromos hálózat nem játék - egy apró hiba is nagy bajhoz vezethet.
Ha már tudod, hogy mi okozza a biztosíték gyakori leoldását, ideje a megoldásokra koncentrálni. Ellenőrizd, hogy az adott körön mennyi nagyfogyasztó van.
Összességében: a biztosíték gyakori leoldására mindig van megoldás, de a legfontosabb, hogy ne halogasd a beavatkozást. A biztosíték leoldása gyakran egy jelzés arra, hogy valami nincs rendben a hálózattal vagy a használati szokásokkal. Ha sikerült megoldani az aktuális problémát, érdemes gondolni a jövőre is.
Ne indítsd be egyszerre az összes nagy fogyasztót! Röviden: a megelőzés kulcsa a tudatosság és a korszerűsítés.
Lakáselosztó doboz / Kismegszakító doboz/szekrény 3 fázis
Fontos tanácsok Repka Ádámtól
- Mindenki rakjon be FI-relét és azt a megadott időközönként nyomkodja is meg, ne maradjon el. Néha pedig méréssel is ellenőriztesse le.
- Kevésen ismerik a túlfeszültség-levezetőt és a fázisőrt. A túlfeszültség-levezető arra való, hogy ha mondjuk villám csap be valahol a környéken, akkor azt levezeti anélkül, hogy a lakás berendezései károsodnának.
- Mindenki vegyen otthonra egy fáziskereső ceruzát! Ha le van kapcsolva a lámpa, akkor is nézzen rá mindenki, mielőtt hozzányúl.
