A Nyomatéksokszorozó Működési Elve és Alkalmazásai
A modern iparban, ahol a pontosság, az erő és a biztonság kulcsfontosságú, számos speciális szerszámra van szükség a legkritikusabb feladatok elvégzéséhez. Ezek közül az egyik legkiemelkedőbb a nyomatéksokszorozó, amely a mechanikai elvű erőátvitel egyik zseniális megvalósítása. Nem csupán egy egyszerű kéziszerszám, hanem egy komplex mérnöki megoldás, mely lehetővé teszi a hatalmas nyomatékok precíz és ellenőrzött alkalmazását olyan helyzetekben, ahol a hagyományos eszközök már nem elegendőek, vagy túl nagy fizikai erőfeszítést igényelnének. Alapvető funkciója, hogy egy viszonylag kis bemeneti nyomatékot jelentősen megnöveljen a kimeneti oldalon, miközben a felhasználó számára garantálja a biztonságos és hatékony munkavégzést.
A Nyomaték Fogalma
A nyomatéksokszorozó működésének megértéséhez először is tisztában kell lennünk a nyomaték fogalmával. A nyomaték lényegében egy erő forgató hatása, amely egy tengely vagy csavar elfordítására törekszik. Mértékegysége a Newtonméter (Nm) vagy láb-font (ft-lb). Az ipari alkalmazásokban gyakran van szükség rendkívül magas nyomatékokra ahhoz, hogy nagyméretű csavarokat, anyákat vagy egyéb rögzítőelemeket megfelelő szorítóerővel meghúzzanak vagy éppen meglazítsanak. Gondoljunk csak egy hatalmas szélturbina lapátjait rögzítő csavarkötésekre, vagy egy bányagépet összetartó masszív anyákra.
A Nyomatéksokszorozó Működési Elve
A nyomatéksokszorozó tehát egy olyan mechanikus eszköz, amely a bolygóműves hajtómű elvén alapulva képes a bemeneti nyomatékot többszörösére növelni. Ennek köszönhetően a kezelőnek sokkal kisebb erőt kell kifejtenie, hogy elérjen egy adott kimeneti nyomatékot. Ez nemcsak a fizikai megterhelést csökkenti drámaian, hanem a munkavégzés pontosságát és biztonságát is jelentősen javítja. A hagyományos, hosszú karú nyomatékkulcsokkal való erőlködés, a "csővel való toldás" vagy más improvizált megoldások nemcsak pontatlanok, de rendkívül balesetveszélyesek is lehetnek.
Bár a modern nyomatéksokszorozók kifinomult eszközök, alapelvük, az erőátvitel fogaskerekek segítségével, évezredek óta ismert. Az ókori görögök már alkalmaztak fogaskerék-rendszereket a vízkiemelő szerkezetekben és egyéb gépekben. A reneszánsz idején Leonardo da Vinci is kísérletezett különböző fogaskerék-konfigurációkkal, amelyek képesek voltak az erő vagy a sebesség átalakítására. A bolygóműves hajtóművek elmélete, amelyek a mai nyomatéksokszorozók gerincét adják, a 17. században kezdett kibontakozni.
A 20. század ipari forradalma és a nagyméretű gépek, szerkezetek elterjedése hozta el a valódi igényt a nagy nyomatékú rögzítési megoldásokra. A kezdeti megoldások gyakran nagyméretű, nehéz kézi karok vagy láncos emelőkhöz hasonló szerkezetek voltak, amelyek kezelése rendkívül nehézkes és pontatlan volt. A bolygóműves nyomatéksokszorozó megjelenése forradalmasította ezt a területet.
A nyomatéksokszorozó lényege egy differenciálműhöz hasonló, de eltérő működési elvű fogaskerék-rendszer. A leggyakoribb típus, a bolygóműves hajtómű, több elemből áll: egy központi napkerékből, amelyet egy vagy több bolygókerék vesz körül, és amelyek egy bolygókerék-tartón forognak. Ezt az egész rendszert egy külső, belső fogazású gyűrűkerék fogja körül.
Amikor a bemeneti erő a napkerékre hat, az elmozdulást okoz a bolygókerekekben, amelyek a gyűrűkerék belső felületén gördülve elfordítják a bolygókerék-tartót. Az áttételi arány a fogaskerekek számától és méretétől függ. Például, ha a napkerék 10 fogú, a bolygókerék 20 fogú, és a gyűrűkerék 50 fogú, akkor egy adott áttételi arány jön létre. Gyakran több bolygóműves fokozatot is egymás után kapcsolnak, hogy még nagyobb nyomatéksokszorozó hatást érjenek el.
A rendszer működéséhez elengedhetetlen egy reakciós kar vagy reakciós láb. Ez az elem támaszkodik egy szilárd felületre, például a szomszédos anyára, a munkadarab szerkezetére vagy egy kifejezetten erre a célra kialakított támasztékra. A reakciós kar feladata, hogy elnyelje a nyomaték ellentétes irányú reakcióját, megakadályozva ezzel a szerszám elfordulását, és biztosítva, hogy a teljes bemeneti nyomaték a kimeneti tengelyre jusson. Ennek hiányában a szerszám egyszerűen elfordulna a tengelye körül, és nem tudná kifejteni a kívánt nyomatékot.
A Nyomatéksokszorozók Típusai Meghajtásuk Módja Szerint
A nyomatéksokszorozók alapvető működési elvüket tekintve hasonlóak, de meghajtásuk módja szerint több kategóriába sorolhatók:
Kézi Nyomatéksokszorozók
A kézi nyomatéksokszorozók a legelterjedtebb és leginkább sokoldalú típusok közé tartoznak. Ezek az eszközök egy kézi nyomatékkulccsal vagy racsnis kulccsal működtethetők. Belsőleg egy vagy több bolygóműves fokozatot tartalmaznak, amelyek a bemeneti nyomatékot a kívánt arányban megnövelik. Előnyük a hordozhatóság, az egyszerű használat és az, hogy nem igényelnek külső áramforrást. Működésük rendkívül egyszerű: a bemeneti oldalon egy standard négyszögkulcs csatlakozó található, ahová a nyomatékkulcsot illesztik. A kimeneti oldalon egy nagyobb négyszög csatlakozó található, amelyre a megfelelő méretű dugókulcsot helyezik. A szerszámot a rögzítendő anyára vagy csavarra helyezik, majd a reakciós kart stabilan megtámasztják.
A kézi nyomatéksokszorozók általában robusztus felépítésűek, hogy ellenálljanak a nagy igénybevételnek. Fontos a rendszeres karbantartás és a megfelelő kenés, hogy a fogaskerekek élettartama hosszú legyen, és a pontosság megmaradjon.
Pneumatikus Nyomatéksokszorozók
A pneumatikus nyomatéksokszorozók sűrített levegővel működnek, és gyakran "levegős nyomatékkulcs" néven is ismertek. Ezek a szerszámok egy beépített pneumatikus motort használnak a bolygóműves hajtómű meghajtására. Kézi társaikhoz képest jelentősen gyorsabbak és kevesebb fizikai erőfeszítést igényelnek az üzemeltetőtől. A pneumatikus modellek általában precíz nyomatékbeállítással rendelkeznek, amely gyakran egy szabályozó szeleppel történik. Ez lehetővé teszi a felhasználó számára, hogy pontosan beállítsa a kívánt kimeneti nyomatékot. Sok modern pneumatikus nyomatéksokszorozó digitális kijelzővel is rendelkezik, amely valós időben mutatja az alkalmazott nyomatékot, tovább növelve a pontosságot és az ellenőrizhetőséget.
Elektromos Nyomatéksokszorozók
Az elektromos nyomatéksokszorozók az elektromos motor erejét használják a nyomaték generálására. Ezek a szerszámok a pneumatikus változatokhoz hasonlóan gyorsak és hatékonyak, de a sűrített levegő helyett elektromos áramot igényelnek.
- Hálózati elektromos nyomatéksokszorozók: Folyamatos áramellátást igényelnek, és ideálisak műhelyi vagy gyártósori munkákhoz, ahol a konnektorok könnyen elérhetőek. Gyakran tartalmaznak digitális vezérlőegységet, amely rendkívül pontos nyomatékbeállítást és ismételhetőséget biztosít.
- Akkumulátoros elektromos nyomatéksokszorozók: A legújabb generációt képviselik, és a hordozhatóság terén verhetetlenek. A modern lítium-ion akkumulátorok nagy teljesítményt és hosszú üzemidőt biztosítanak, lehetővé téve a nagy nyomatékú csavarozást távoli vagy nehezen hozzáférhető helyeken is.
Hidraulikus Nyomatéksokszorozók
A hidraulikus nyomatéksokszorozók a legnagyobb nyomatékot biztosító eszközök közé tartoznak. Hidraulikus szivattyúval és hidraulikus olajjal működnek, és képesek több ezer, sőt tízezer Newtonméteres nyomatékot is kifejteni. A hidraulikus rendszerek rendkívül nagy erőt képesek átvinni kis méretű komponenseken keresztül. A hidraulikus nyomatéksokszorozók általában két részből állnak: maga a meghajtó egység, amely a hidraulikus motort és a bolygóműves hajtóművet tartalmazza, valamint egy külső hidraulikus szivattyú, amely az olajat nyomás alá helyezi. A szivattyú lehetővé teszi a nyomaték rendkívül pontos beállítását, és sok esetben digitális vezérléssel és adatgyűjtési funkcióval is rendelkezik.

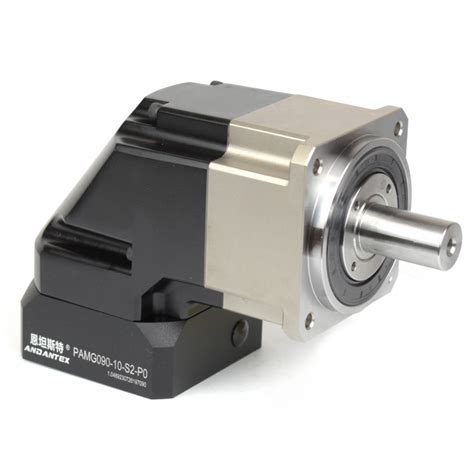

A Bolygóműves Hajtómű Részletes Működése
A nyomatéksokszorozó szívét a bolygóműves hajtómű alkotja, amely egy zseniális mechanikai szerkezet az erőátvitelre:
- Napkerék (Sun Gear): Ez a központi fogaskerék, amelyre a bemeneti nyomaték hat.
- Bolygókerekek (Planet Gears): Ezek kisebb fogaskerekek, amelyek a napkerék körül forognak, hasonlóan a bolygókhoz a Nap körül.
- Bolygókerék-tartó (Planet Carrier): Ez a keret tartja a bolygókerekeket a helyükön, és biztosítja, hogy azok a napkerék és a gyűrűkerék között forogjanak.
- Gyűrűkerék (Ring Gear / Annulus): Ez egy külső, belső fogazású gyűrű, amely körülveszi a bolygókerekeket.
Amikor a bemeneti nyomaték a napkereket elkezdi forgatni, a napkerék fogai a bolygókerekek fogazatába kapcsolódnak. Mivel a gyűrűkerék fixen rögzítve van, a bolygókerekek nemcsak a saját tengelyük körül forognak, hanem a gyűrűkerék belső felületén gördülve a napkerék körül is keringeni kezdenek. Ez a keringő mozgás okozza a bolygókerék-tartó elfordulását.
A nyomatéksokszorozás elve a fogaskerekek számának és elrendezésének köszönhető. A bemeneti nyomatékot a napkerékre alkalmazzuk, a kimeneti nyomatékot pedig a bolygókerék-tartóról vesszük le. Mivel a gyűrűkerék rögzített, a bolygókerekeknek "körbe kell járniuk" a napkereket, miközben a gyűrűkerék mentén gördülnek. Ez az összetett mozgás jelentősen csökkenti a fordulatszámot, ugyanakkor drámaian megnöveli a nyomatékot.
Egyetlen bolygóműves fokozat általában 1:3 és 1:7 közötti áttételi arányt biztosít. Ahhoz, hogy nagyobb nyomatéksokszorozást érjenek el (pl. 1:25, 1:50, vagy akár 1:100), több bolygóműves fokozatot kapcsolnak egymás után. Minden egyes fokozat tovább növeli a nyomatékot, bár ezzel együtt a fordulatszám is tovább csökken. A súrlódás és a hatékonyság szempontjából a bolygóműves hajtóművek rendkívül hatékonyak, általában 90-97%-os hatásfokkal működnek fokozatonként. Ez azt jelenti, hogy a bemeneti energia nagy része nyomatékká alakul, és csak kis része vész el hő vagy súrlódás formájában.

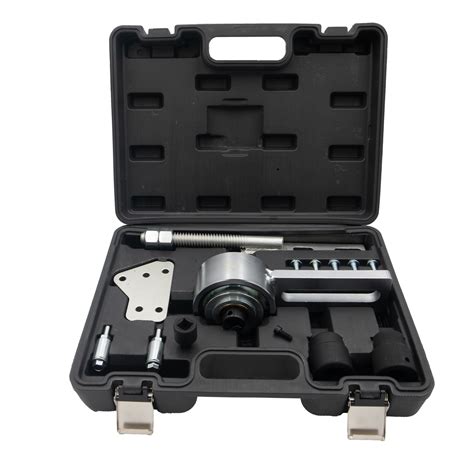

Möller Nyomatéksokszorozó 2-sebességes Nyomaték Sokszorosító Kulcs Új
Ahogy a napkerék forog, és a bolygókerekek a gyűrűkerék mentén gurulnak, egy ellentétes irányú forgatónyomaték keletkezik a szerszám házán. Ezt az ellentétes nyomatékot kell a reakciós karnak elnyelnie, megtámasztva egy külső, stabil ponton. Ha a reakciós kar nincs megfelelően rögzítve, a szerszám egész egyszerűen elfordulna a tengelye körül anélkül, hogy a kimeneti nyomaték érvényesülne a csavaron.
A Nyomatéksokszorozók Előnyei
- Megnövelt nyomaték: A szerszámok lehetővé teszik, hogy viszonylag kis bemeneti erővel hatalmas kimeneti nyomatékot érjünk el.
- Pontosság és ismételhetőség: A modern nyomatéksokszorozók, különösen az elektromos és hidraulikus változatok, rendkívül pontos nyomatékbeállítást tesznek lehetővé.
- Munkaerő-megtakarítás és a fizikai terhelés csökkentése: A nyomatéksokszorozók minimálisra csökkentik a szükséges fizikai erőt, ezáltal csökkentve a fáradtságot, a sérülések kockázatát és növelve a munkavégzés hatékonyságát.
- Biztonság: A nyomatéksokszorozók stabilak, ellenőrzött mozgást biztosítanak, és a reakciós kar biztonságosan megtámasztja az ellentétes erőt.
- Kompakt méret: A kompakt méret ellenére a nyomatéksokszorozók hatalmas erőt képesek kifejteni. Ez lehetővé teszi a munkavégzést szűk helyeken, ahol a hosszú karú kulcsok vagy más nagyméretű eszközök egyszerűen nem férnének el.
- Költséghatékonyság: Bár egy professzionális nyomatéksokszorozó beruházást jelent, hosszú távon megtérül. Kevesebb munkaerőt igényel, csökkenti a hibákból eredő költségeket, növeli a termelékenységet, és csökkenti a balesetek miatti kieséseket.
A Nyomatéksokszorozók Ipari Alkalmazásai
A nyomatéksokszorozók rendkívül széles körben alkalmazhatók az iparban, ahol nagy nyomatékú csavarkötésekre van szükség:
- Gépjárműipar: Teherautók, buszok, munkagépek és egyéb nehézgépjárművek gyártásában és karbantartásában.
- Építőipar: Nagyméretű acélszerkezetek, hidak, magasépületek vagy ipari létesítmények építésénél.
- Olaj- és gázipar: Olajfúrótornyok, finomítók, vezetékrendszerek és egyéb berendezések karbantartása és összeszerelése során.
- Szélenergia szektor: Szélturbinák tornyainak, lapátjainak és a gondola közötti csatlakozások rögzítésénél.
- Bányászat: Hatalmas gépek és berendezések, mint például a kotrógépek, szállítószalagok vagy fúróberendezések karbantartásánál.
- Hajógyártás: Tengeri platformok építésénél.
- Vasúti ipar: Sínek rögzítése, a mozdonyok és vagonok futóművének, fékrendszerének karbantartása során.
Nyomatékkulcs
A nyomatékkulcs egy olyan eszköz, amelyet általában a csavarok vagy anyák megfelelő nyomatékkal való meghúzásához használnak. A nyomatékkulcs segít abban, hogy a csavarokat vagy anyákat pontosan meghúzzák a gyártó által előírt nyomatékértéken belül. A nyomatékkulcs használata fontos biztonsági szempontokat is szolgál. Túl laza csavarozás esetén az összeszerelés instabillá válhat, és a szerelvények meglazulhatnak.
A nyomatékkulcsoknak többféle típusa létezik, például a kézi vagy mechanikus nyomatékkulcsok, valamint a digitális vagy elektromos nyomatékkulcsok. A nyomatékkulcs használata néhány lépésben történik:
- Ismerd meg a nyomatékkulcsodat: Minden nyomatékkulcsnak megvan a saját működési elve és beállítási lehetősége.
- Állítsd be a megfelelő nyomatékot: Határozd meg, hogy mekkora nyomatékra van szükség a csavar vagy anya meghúzásához. Ez általában a szerelési tervekből, a gyártói specifikációkból vagy más forrásokból megismerhető.
- Helyezd a nyomatékkulcsot a csavarra vagy anyára: Helyezd a nyomatékkulcs vezető részét a csavar vagy anya fejére.
- Húzd meg a csavart vagy anyát: Kezdd el lassan és fokozatosan meghúzni a csavart vagy anyát, amíg a nyomatékkulcs jelzi, hogy elérted a beállított nyomatékot. Ez a jelzés általában egy hangjelzés, kattanás vagy egyéb módon történhet.
- Ellenőrizd a megfelelő nyomatékot: Ha a nyomatékkulcs jelzett, hogy elérted a beállított nyomatékot, ellenőrizd, hogy a csavar vagy anya megfelelően rögzült-e.
Fontos megjegyezni, hogy a nyomatékkulcsokat általában csak egy irányban (általában az óramutató járásával megegyezően) szabad használni, és a beállított nyomatékot ne lépd túl.
