A kuplung kinyomócsapágy hibájának jelei és okai

A kuplungot talán egyik autósnak sem kell bemutatni, mert ez az egyik olyan alkatrész, amelyet az első vezetés órán megismertetnek a jogosítványra vágyóknak. Annyit még egy laikus is tud, hogy a kuplungot be kell nyomni, ha váltani akarunk, a kuplung hibajeleivel azonban már lényegesen kevesebben vannak tisztában. Pedig ezek fontos jelzések, mert ha figyelmen kívül hagyjuk őket, komoly károsodást vagy épp balesetet is kockáztatunk. A kuplung egy kopó alkatrész, tehát bármennyire is vezetünk odafigyelve, biztosak lehetünk benne, hogy egyszer cserére szorul majd. De nemcsak a kopás miatt lehet szükség javításra, vagy cserére, hanem sérülések miatt is. A hibákat nem is olyan nehéz észrevenni, ha tudjuk, mire is kell odafigyelnünk.

A kuplung kinyomócsapágy hibája nem csupán kellemetlenségeket okozhat a vezetés során, hanem komolyabb mechanikai problémákhoz is vezethet, ha figyelmen kívül hagyják. Ez a cikk részletesen bemutatja a kinyomócsapágy működését, szerepét a kuplungrendszerben, a meghibásodásának jeleit, okait, és azt, hogyan befolyásolja autód váltását.

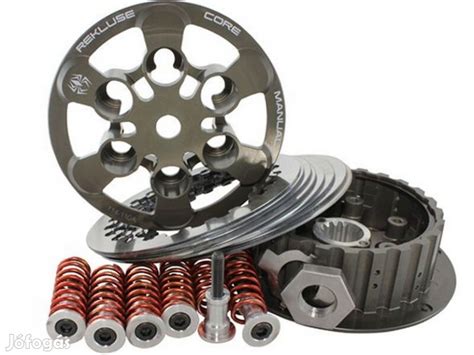

Mi az a kuplung, és melyek a részei?

A kuplung, vagyis más néven a tengelykapcsoló fontos szerepet játszik abban, hogy a motor által generált energia a sebváltóra, majd pedig a kerekekhez jusson. Lényegében az autó mozgásba hozásában játszik nélkülhetetlen szerepet. Ha tehát gond van a kuplunggal, akkor súlyos esetekben el sem fog indulni az autónk, mondhatni használhatatlan lesz. A kuplungot négy fő elemből áll, a kuplungtárcsából, a kinyomó csapágyból, a lendkerékből, és a kuplungszerkezetből. Ezek együttes működése teszi lehetővé, hogy az energiaátvitel megvalósuljon, és a váltóra, onnan pedig a kerekekre jusson.

Mielőtt mélyebben belemerülnénk a kinyomócsapágy specifikus funkcióiba, fontos megérteni a kuplungrendszer egészét. A kuplung egy mechanikus eszköz, amely ideiglenesen szétkapcsolja a motor forgó mozgását a sebességváltótól, lehetővé téve a sebességfokozatok váltását, vagy az autó megállítását anélkül, hogy a motort leállítanánk. Ez a rendszer három fő komponensből áll: a kuplungtárcsából, a nyomólapból (más néven szerkezetből) és a kinyomócsapágyból.

Kuplungtárcsa: A lendkerék és a nyomólap közé van ékelve, és súrlódás révén viszi át a motor nyomatékát a sebességváltó bemenő tengelyére.
Nyomólap: Gyakran tartalmaz egy membránrugót, felelős a kuplungtárcsa lendkerékhez való szorításáért vagy elengedéséért.
Kinyomócsapágy: Pontosan a nyomólap közepén, a membránrugó lamelláival szemben helyezkedik el.

A kinyomócsapágy működése

A kinyomócsapágy pontosan a nyomólap közepén, a membránrugó lamelláival szemben helyezkedik el. Feladata, hogy a kuplungpedálról érkező mechanikai erőt (akár bowdenes, akár hidraulikus úton) átalakítsa tengelyirányú mozgássá, és ezt az erőt a membránrugóra juttassa. Ez a mozgás elválasztja a nyomólapot a kuplungtárcsától, megszüntetve az erőátvitelt a motor és a sebességváltó között.

Mondeo gumiabroncs útmutató

Amikor a vezető lenyomja a kuplungpedált, egy mechanikus vagy hidraulikus rendszer aktiválódik. Régebbi autókban ez gyakran egy bowdenes mechanizmus volt, míg a modernebb járművekben hidraulikus rendszer végzi ezt a feladatot. Ez az előretoló mozgás a kinyomócsapágyat a nyomólap közepén található membránrugó lamelláihoz nyomja. A membránrugó egy rugalmas fémlemez, amelynek pereménél a kuplungtárcsát a lendkerékhez szorítja. Amikor a kinyomócsapágy benyomja a membránrugó közepét, a rugó pereme elmozdul, és elengedi a kuplungtárcsát.

A csapágy feladata kettős: egyrészt át kell vinnie a pedálról érkező erőt a nyomólapra, másrészt pedig meg kell birkóznia a nyomólap folyamatos forgásával. A nyomólap a motor fordulatszámával együtt forog, míg a kinyomócsapágy a pedál lenyomásakor rövid ideig érintkezik vele. Ezért a csapágynak rendkívül ellenállónak kell lennie a súrlódással és a hővel szemben. A csapágy belső része forog a nyomólappal, míg a külső része állandó helyzetben marad, és a villa vagy hidraulikus munkahenger mozgatja.

A kinyomócsapágy típusai

A kuplung kinyomócsapágyak két fő típusát különböztetjük meg a működtetés módja szerint: a mechanikus és a hidraulikus rendszereket.

Mechanikus kinyomócsapágyak: Főleg régebbi autómodellekben találhatók, egy bowden (kábel) segítségével működnek. A kuplungpedál lenyomásakor a bowden meghúzza a kinyomóvillát, amely rátolja a csapágyat a nyomólapra. Előnyük az egyszerűség és a könnyű javíthatóság, hátrányuk viszont, hogy a bowden idővel nyúlhat, berágódhat, ami pontatlanabbá és nehezebbé teheti a kuplung működését.
Hidraulikus kinyomócsapágyak: Különösen az úgynevezett koncentrikus munkahengerekkel (CSC - Concentric Slave Cylinder) integrált típusok, sokkal elterjedtebbek a modern autókban. Itt a kuplungpedál egy főhengert működtet, amely hidraulikaolajat juttat egy munkahengerhez. Ez a munkahenger közvetlenül a kinyomócsapágyat mozgatja. Sok esetben a kinyomócsapágy és a munkahenger egy egységet képez, amelyet a váltóházon belül, a nyomólap mögött helyeznek el. Ez a kialakítás precízebb, simább kuplungműködést eredményez, és csökkenti a pedálerőt. Hátrányaik közé tartozik a bonyolultabb szerkezet és a magasabb javítási költségek, mivel a hidraulikus rendszer bármely elemének meghibásodása (pl. szivárgás) a teljes rendszer működését befolyásolja.

A meghibásodás jelei

A kuplung kinyomócsapágy meghibásodása számos jellegzetes tünettel járhat, amelyek felismerése kulcsfontosságú a további károk megelőzésében. A tünetek gyakran fokozatosan jelentkeznek, de hirtelen is felléphetnek, és jelentősen ronthatják a vezetési élményt és a biztonságot.

Hogyan ismerhető fel a tengelykapcsoló meghibásodása | AUTODOC

Akkumulátor ajánlások Mondeo Mk2-höz

A leggyakoribb és legkönnyebben észrevehető tünetek a különféle zajok:

Súrlódó, csikorgó vagy daráló hang: Ez a legtipikusabb jel. Amikor a kuplungpedált lenyomja, és a zaj felerősödik, majd a pedál felengedésekor elhalkul vagy megszűnik, szinte biztos, hogy a kinyomócsapágy a ludas.
Sipító vagy ciripelő hang: Ez a zaj is a pedál lenyomásakor jelentkezhet, és a csapágy kezdeti kopására vagy elégtelen kenésére utalhat.

A zajok intenzitása és jellege változhat az autó típusától, a hiba súlyosságától és a környezeti tényezőktől függően.

További jelek:

Nehézkes sebességváltás: Ha a fokozatok nehezen kapcsolhatók, különösen álló helyzetben az egyes vagy a hátramenet, az azt jelenti, hogy a kuplung nem választ szét teljesen.
Recsegés váltáskor: Ha a váltás során recsegő hang hallatszik, az azt jelzi, hogy a sebességváltó fogaskerekei nem szinkronizálódtak megfelelően, mert a kuplung nem oldott teljesen.
Csökken a teljesítmény: a teljesítménycsökkenés egy nagyon árulkodó jel, amely arra utal, hogy kuplung elkopott. Ha tehát nyomjuk a gázt, de az autó lassan vagy egyáltalán nem gyorsul, az kuplunghibára utal.
Probléma a sebességváltással: az is nagyon egyértelmű jele a kuplunghibának, ha az autó emelkedőn nem tud elindulni, illetve, ha járó motor mellett nem tudjuk sebességbe rakni.
Kellemetlen vagy szokatlan szagok: kellemetlen, büdös, égett vagy fura szag is fontos tünet, melyet komolyan kell venni. Ha induláskor ezt érezzük, akkor valószínűleg a kuplungtárcsa melegedett túl.
Érzékeny pedál: ha csak akkor indul el az autó, ha majdnem teljesen fel kell engednünk a pedált, esetleg a benyomás nehézkes, akkor mindenképp nézessük meg a kuplungszerkezetet, mert valami gond lehet vele.
Furcsa zajok: a különöse, zörgő hangok hasonlóan árulkodóak, mint a szagok. Ha zörgő, recsegő hang hallatszik a motortérből, ha benyomjuk a kuplungot, vagy ha váltunk, akkor nagy rá az esély, hogy meghibásodott a kuplung.
Karattyolás a motorban: ez a zaj általában nem is a motorból jön, hanem a kuplungházból, és egyértelműen arra utal, hogy gond van a kuplunggal.
Sebességbe rakjuk az autót, de az nem indul el: nagyon durva helyzet, ha a motor jár, mi sebességbe tesszük az autót, ám az nem akar elindulni. Ez nagyon súlyos kuplungproblémára utal.
A kuplung egyesbe recseg: ha azt tapasztaljuk, hogy induláskor benyomod a kuplungot, és egyesbe tennéd az autót, de elkezd recsegni, akkor nagy rá az esély, hogy a kuplunggal van valami gond. Ha hirtelen jelentkezik ez a tünet, akkor leggyakrabban a bowden hibásodott meg, vagy a hidraulika, de a kuplungtárcsa kopása is okozhatja a recsegést.
Csörgő, zörgő, csattogó hang a motorból: amikor indulunk, és a motor nagyon mozog, illetve csörgő, zörgő, csattogó hangokat hallunk, az sosem jó jel.
Nehezen megy a váltás: bárkivel megeshet, hogy a váltás nem megy rögtön, főleg idősebb autóknál, mert a sofőr nem figyel oda. Ám ha folyamatosan azt tapasztaljuk, hogy a váltás nagyon nehézkes, különösen egyesbe vagy hátramenetbe, akkor ott mindenképp gyanakodni kell, hogy nem stimmel valami. Persze ezt számos dolog okozhatja, a váltó hibája éppúgy, mint a kuplung meghibásodása.
Magasabb fokozatban csúszik a kuplung: ez a jelenség mindenképp kopást jelent. Elsőre nem is tűnhet akkora bajnak, mindenképp érdemes kivizsgálni a problémát.

A meghibásodás okai

A kuplung kinyomócsapágy, mint minden mechanikus alkatrész, idővel elhasználódhat, de számos tényező felgyorsíthatja a meghibásodását. A leggyakoribb ok a természetes kopás. A kinyomócsapágy minden kuplungoláskor működésbe lép, és bár csak rövid ideig forog nagy sebességgel és terhelés alatt, az ismétlődő igénybevétel idővel kikezdi.

A vezetői magatartás jelentősen befolyásolja a kinyomócsapágy élettartamát. A "kuplungon tartott láb" szokás, amikor a vezető folyamatosan enyhén lenyomva tartja a kuplungpedált (még akkor is, ha nincs szükség váltásra), az egyik legkárosabb. Ez a gyakorlat folyamatosan terhelés alatt tartja a kinyomócsapágyat, ami gyorsabb kopáshoz és idő előtti meghibásodáshoz vezet. Hasonlóképpen, a hosszan tartó félkuplungozás (pl. emelkedőn történő induláskor) is jelentősen növeli a csapágy terhelését.

Családi autó eladó Szekszárd

Ritkábban, de előfordulhat, hogy a kinyomócsapágy gyártási hibás, vagy egyszerűen gyenge minőségű anyagokból készült. Az ilyen alkatrészek élettartama eleve rövidebb, és hamarabb jelentkezhetnek náluk a meghibásodás jelei.

A váltóházban lévő szennyeződések, mint például a por, fémforgács vagy akár a szivárgó olaj, bejuthatnak a csapágyba és károsíthatják azt.

A kuplungcsere összetett feladat, amely precíz munkát igényel. Helytelen beszerelés esetén a kinyomócsapágy nem illeszkedhet tökéletesen, ferdén állhat, vagy feszültség alatt lehet, ami gyorsított kopáshoz vagy azonnali meghibásodáshoz vezethet.

A kinyomócsapágy szorosan együttműködik a nyomólappal és a kuplungvillával (mechanikus rendszereknél), illetve a hidraulikus munkahengerrel (hidraulikus rendszereknél). Ha ezen alkatrészek bármelyike meghibásodik (pl. a nyomólap membránrugója eltörik, a kuplungvilla elhajlik), az a kinyomócsapágyra is többletterhelést ró, ami annak idő előtti tönkremeneteléhez vezethet.

A hiba következményei

A kuplung kinyomócsapágy meghibásodása nem csupán kellemetlen zajokkal jár, hanem jelentősen befolyásolja az autó sebességváltásának minőségét és hosszú távon egyéb alkatrészek károsodásához is vezethet. Ahogy korábban említettük, a hibás kinyomócsapágy megakadályozza, hogy a kuplung teljesen szétválassza a motort a sebességváltótól. Ez azt jelenti, hogy a sebességváltó bemenő tengelye még mindig forog valamennyire, amikor a vezető fokozatot próbál váltani. Ennek eredménye a nehézkes, akadozó váltás, gyakran recsegő hang kíséretében.

A folyamatosan nehézkes és recsegő váltás rendkívül káros a sebességváltóra. A szinkrongyűrűk, amelyek feladata a fogaskerekek fordulatszámának kiegyenlítése a váltás előtt, fokozott kopásnak vannak kitéve. Hosszú távon ez a szinkrongyűrűk teljes elhasználódásához vezethet, ami a sebességváltó felújítását vagy cseréjét teheti szükségessé - ez pedig rendkívül költséges beavatkozás.

Amikor a kuplung nem választ szét teljesen, a motor és a sebességváltó közötti kapcsolat sosem szakad meg teljesen. Ez folyamatos terhelést jelent a motorra, a lendkerékre és a hajtáslánc egyéb elemeire (pl. féltengelyek, differenciálmű). A motor erőlködhet, magasabb fordulatszámon járhat, ami növeli az üzemanyag-fogyasztást és a motor kopását.

A zajos és nehézkes váltás rontja a vezetési komfortot, és stresszesebbé teheti a mindennapi autózást. Ráadásul a nehezen kapcsolható fokozatok veszélyhelyzetet is teremthetnek, például egy gyors előzésnél vagy egy hirtelen fékezés utáni visszaváltásnál.

A kinyomócsapágy cseréjének elhalasztása nem csupán a váltó károsodásához vezethet, hanem a kuplungrendszer többi alkatrészét (kuplungtárcsa, nyomólap) is idő előtt tönkreteheti. Egy kopott kinyomócsapágy okozta folyamatos súrlódás és hőtermelés felgyorsíthatja a kuplungtárcsa és a nyomólap kopását is. Így egy kezdetben viszonylag olcsóbb javítás helyett sokkal drágább, teljes kuplungszett cserére lehet szükség, plusz a váltó javítására.

Diagnosztizálás

A kuplung kinyomócsapágy hibájának pontos diagnosztizálása kulcsfontosságú a felesleges javítások elkerülése és a valós probléma orvoslása érdekében. Bár a tünetek jellegzetesek, más kuplungproblémák is hasonló jelekkel járhatnak.

A legelső lépés a gondos hallgatózás és megfigyelés. Ahogy már említettük, a zajok a legárulkodóbb jelek. Indítsuk be a motort, tegyük üresbe a váltót. Nyomjuk le lassan a kuplungpedált teljesen. Figyeljük a zajokat. Tartsuk lenyomva a pedált, és figyeljük, megszűnik-e a zaj. A zajok jellege és a pedálút melyik szakaszán jelentkeznek, mind fontos információt szolgáltatnak.

Fontos különbséget tenni a kinyomócsapágy és a pilóta csapágy (vagy vezető csapágy) hibája között. Figyeljük meg a kuplungpedál ellenállását és útját. Van-e benne vibráció, akadozás vagy szokatlanul nagy erőt kell kifejteni a lenyomásához? Próbáljunk meg álló helyzetben, járó motorral egyesbe és hátramenetbe kapcsolni. Ha ez nehezen, recsegve megy, az azt jelzi, hogy a kuplung nem választ szét teljesen.

A legmegbízhatóbb diagnózist egy tapasztalt autószerelő tudja elvégezni. Ők speciális eszközökkel (pl. stetoszkóp) pontosabban be tudják azonosítani a zaj forrását. Bizonyos esetekben a váltó leszerelése nélkül nem lehet teljes bizonyossággal megállapítani a kinyomócsapágy állapotát, mivel az a váltóházon belül helyezkedik el.

Egy professzionális diagnózis során a szerelő ellenőrizheti a hidraulikus rendszer nyomását, a kuplung bowden feszességét és állapotát, valamint a nyomólap és a kuplungtárcsa látható állapotát, ha azok hozzáférhetők.

Csere

Amikor a kuplung kinyomócsapágy hibájának tünetei egyértelművé válnak, a csere elkerülhetetlenné válik. A kinyomócsapágyat általában akkor cserélik, amikor a meghibásodására utaló zajok vagy váltási nehézségek jelentkeznek. Azonban van egy másik nagyon fontos eset is: amikor a teljes kuplung szettet cserélik. Mivel a kinyomócsapágy hozzáférése a váltó leszerelését igényli, és ez egy munkaigényes, költséges művelet, rendkívül gazdaságtalan lenne csak a kuplungtárcsát és a nyomólapot cserélni, miközben a kinyomócsapágyat bent hagynánk. Ezért a legtöbb autószerelő és gyártó is azt javasolja, hogy a kuplungtárcsa és a nyomólap cseréjekor mindig cseréljék a kinyomócsapágyat is, mint a kuplungszett szerves részét.

A csere folyamata

A kinyomócsapágy cseréje egy hosszadalmas és összetett művelet, amely több órányi munkát is igénybe vehet, típustól és autótól függően.

Előkészítés: Az autót felemelik, biztonságosan rögzítik.
Váltó leszerelése: Ez a legmunkaigényesebb rész. A sebességváltót le kell választani a motorról és ki kell emelni az autóból.
Kuplung komponensek cseréje: Miután a váltó lekerült, hozzáférhetővé válik a kuplungtárcsa, a nyomólap és a kinyomócsapágy. Ekkor cserélik ki az összes kopott alkatrészt az új szettre.
Összeszerelés: Az új alkatrészek beépítése után fordított sorrendben történik az összeszerelés, ügyelve a megfelelő nyomatékra és illesztésekre.

Látható, hogy ez egy rendkívül komplex folyamat, amelyhez nem csupán szerszámok, hanem mélyreható szakmai tudás és tapasztalat is szükséges.

A csere költségei

A kuplung kinyomócsapágy cseréjének költségei több tényezőtől függenek, és jelentősen eltérhetnek autómodellenként, alkatrészgyártótól és szerviztől függően.

Egy kinyomócsapágy ára önmagában néhány ezer forinttól (régebbi, egyszerűbb mechanikus rendszerekhez) akár több tízezer forintig is terjedhet (modern, integrált hidraulikus CSC rendszerekhez). Azonban, ahogy már említettük, szinte soha nem cserélik önmagában. A legtöbb esetben teljes kuplungszettet vásárolnak, amely tartalmazza a kuplungtárcsát, a nyomólapot és a kinyomócsapágyat.

A CSC (Concentric Slave Cylinder) típusú hidraulikus kinyomócsapágyak, amelyek a munkahengert is magukban foglalják, drágábbak lehetnek, mint a mechanikus társaik.

A munkadíj a kuplungcsere (és így a kinyomócsapágy csere) legjelentősebb tétele. Mivel a váltót le kell szerelni, ami rendkívül időigényes, a munkadíj általában több órányi szakértői munkát jelent. Az autótól és a szerelő műhely óradíjától függően a munkadíj 50 000 - 150 000 Ft között mozoghat, de bonyolultabb modellek esetén akár ennél is magasabb lehet.

A javítás elhalasztása, ahogy már korábban említettük, sokkal drágább károkhoz vezethet, mint például a sebességváltó meghibásodása, amelynek javítása vagy cseréje könnyedén meghaladhatja a teljes kuplungcsere költségét.

Megelőzés

Bár a kuplung kinyomócsapágy egy kopó alkatrész, és előbb-utóbb minden autóban cserére szorul, megfelelő vezetési szokásokkal és karbantartással jelentősen meghosszabbítható az élettartama.

A legfontosabb tényező a helyes vezetési technika:

Ne tartsuk a lábunkat a kuplungpedálon: Amikor nincs szükség a kuplung működtetésére, vegyük le a lábunkat a pedálról.
Kerüljük a hosszan tartó félkuplungozást: Főleg emelkedőn történő induláskor vagy forgalmi dugóban araszoláskor hajlamosak a vezetők félkuplung...

Összefoglalva

A kuplung kinyomócsapágy egy kritikus alkatrész az autó kuplungrendszerében. A meghibásodás jeleinek korai felismerése és a megfelelő karbantartás segíthet elkerülni a komolyabb problémákat és költséges javításokat. Ne hanyagold el a gépjárműved által küldött jeleket, és fordulj szakemberhez, ha bármilyen rendellenességet tapasztalsz!
