A Common Rail Dízelmotorok Világa: Működés, Előnyök és Fejlődés

A modern autóipar egyik legkiemelkedőbb fejlesztése kétségkívül a Common Rail dízelmotor, mely forradalmasította a dízeltechnológiát és új szintre emelte a hatékonyságot, a teljesítményt és a környezetvédelmet. Rudolf Diesel találmánya, a dízelmotor, már a kezdetektől fogva a hatékonyságáról volt híres. A korai dízelmotorok robusztusak és megbízhatóak voltak, de számos kompromisszummal jártak.

A dízel személyautók elterjedését kezdetben gátolta a motorok zajos működése, a jelentős vibráció, valamint a viszonylag magas károsanyag-kibocsátás. Ezek a rendszerek nem tudtak elegendő nyomást előállítani a finom porlasztáshoz, ami rosszabb égést, magasabb fogyasztást és nagyobb emissziót eredményezett. A ’90-es évek elején a környezetvédelmi előírások szigorodása és a fogyasztói igények növekedése új innovációkat sürgetett. Ekkor jelent meg a színen a Volkswagen által kifejlesztett Pumpe-Düse (PD) rendszer, amely minden hengerhez különálló befecskendező-szivattyú egységet alkalmazott.

A valódi áttörést azonban a Common Rail technológia hozta el, amely egy teljesen új megközelítést alkalmazott az üzemanyag-ellátás és -befecskendezés terén. A Common Rail, azaz „közös nyomócső” rendszer lényege a nevében rejlik: egyetlen, nagy nyomás alatt álló üzemanyagcső látja el az összes injektort. Ebben a rendszerben a nagynyomású üzemanyagot nem közvetlenül az adagoló szivattyú továbbítja az injektorokhoz a befecskendezés pillanatában.

Ez a nyomás akár 2500 bar fölé is emelkedhet a legmodernebb rendszerekben, ami elképesztő energiát jelent. Az injektorok - melyek mindegyike elektronikusan vezérelt - közvetlenül a hengerfejbe, vagy a henger előkamrájába juttatják az üzemanyagot. Ez a központi nyomásellátás és az elektronikusan vezérelt injektorok kombinációja adja a Common Rail rendszer páratlan rugalmasságát.

A Common Rail rendszer tehát nem egyszerűen egy befecskendezési módszer, hanem egy komplex, elektronikusan vezérelt üzemanyag-ellátó rendszer, amely a modern dízelmotorok, így a CR TDI motorok szívét és agyát is jelenti.

A Common Rail Dízelmotorok Főbb Alkatrészei

A Common Rail dízelmotorok kifinomult működésének megértéséhez elengedhetetlen a rendszer kulcsfontosságú alkatrészeinek ismerete:

• Nagynyomású szivattyú: Ez az alkatrész felelős a dízel üzemanyag rendkívül magas nyomásának előállításáért. A szivattyú motorfordulatszámmal arányosan működik, és a motortól kapja a hajtást. A modern rendszerekben a nyomás elérheti a 2500-3000 bar értéket is.
• Rail (közös nyomócső): A rail egy masszív, vastagfalú acélcső, amely a nagynyomású szivattyúból érkező üzemanyagot tárolja, és elosztja az összes injektorhoz. Feladata, hogy kiegyenlítse a nyomásingadozásokat, amelyeket a befecskendezések okoznak, és biztosítsa a folyamatos, stabil üzemanyagnyomást minden injektor számára.
• Injektorok: A Common Rail rendszer lelke az injektorokban rejlik. Ezek az alkatrészek felelősek az üzemanyag befecskendezéséért a motor égésterébe. Két fő típusa létezik:
  • Szolenoid injektorok: Elektromágneses tekercs vezérli a befecskendezést.
  • Piezo injektorok: Piezoelektromos kristályok elmozdulásával működnek, amelyek rendkívül gyors és precíz befecskendezést tesznek lehetővé.
• ECU (Engine Control Unit): Az ECU a Common Rail rendszer „agya”. Ezen adatok alapján számítja ki a motor optimális működéséhez szükséges befecskendezési paramétereket: a nyomást, az időzítést és a befecskendezett üzemanyag mennyiségét.
• Üzemanyag-szűrő: Bár nem közvetlenül a nagynyomású rendszer részei, ezek az elemek kritikusak a Common Rail motorok hosszú élettartama szempontjából. Az üzemanyag-szűrő feladata pedig a legapróbb szennyeződések kiszűrése is, mivel a Common Rail rendszer alkatrészei rendkívül érzékenyek a szennyezett üzemanyagra.

A Működési Elv Részletei

A Common Rail dízelmotorok működési elve rendkívül kifinomult, és számos apró, de annál fontosabb lépésből áll össze:

1. Üzemanyagellátás: Az üzemanyag útja az üzemanyagtartályból indul. Egy elektromos üzemanyag-előszivattyú juttatja el a dízelt a nagynyomású szivattyúhoz. Fontos állomás ezen az úton az üzemanyag-szűrő. Ez az alkatrész kulcsfontosságú, hiszen a Common Rail rendszer precíziós alkatrészei rendkívül érzékenyek a szennyeződésekre.
2. Nyomás létrehozása: Az előszivattyú által szállított dízel a nagynyomású szivattyúba kerül. Ez az alkatrész felelős a rendszerben uralkodó, rendkívül magas nyomás előállításáért és fenntartásáért. A szivattyú kimeneti oldalán egy nyomásszabályozó szelep található. Ez a szelep az ECU parancsai alapján szabályozza a nagynyomású szivattyú által szállított üzemanyag mennyiségét, így pontosan beállítva a rail-ben uralkodó nyomást.
3. Nyomástárolás: A nagynyomású szivattyúból érkező, már nagynyomású üzemanyag a közös nyomócsőbe (rail) jut. A rail-ben elhelyezett nyomásérzékelő folyamatosan méri az üzemanyag nyomását, és az adatokat visszajelzi az ECU-nak.
4. Motorvezérlés: A motorvezérlő egység (ECU) az egész rendszer irányító központja. Az ECU dönti el, hogy mikor, mennyi üzemanyagot, és milyen nyomáson kell befecskendezni az egyes hengerekbe.
5. Befecskendezés: Amikor az ECU parancsot ad, az adott hengerhez tartozó injektor azonnal kinyit.
   • Előbefecskendezés (pilot injection): Egy vagy több apró adag üzemanyag befecskendezése még a főbefecskendezés előtt.
   • Utóbefecskendezés (post injection): Kisebb adagok befecskendezése a főbefecskendezés után, az égés vége felé. Ennek célja a kipufogógáz hőmérsékletének emelése, ami segíti a kipufogógáz-utókezelő rendszerek (pl.

A Common Rail Technológia Előnyei

A Common Rail technológia bevezetése valóban forradalmasította a dízelmotorok hatékonyságát, és számos területen hozott jelentős javulást:

1. Magasabb befecskendezési nyomás: A Common Rail rendszerekben a befecskendezési nyomás rendkívül magas, a korábbi rendszerekhez képest többszörös. Ez a hatalmas nyomás lehetővé teszi az üzemanyag rendkívül finom porlasztását, szinte mikroszkopikus cseppekre bontását. A tökéletesebb égés kevesebb elégetlen üzemanyagot jelent, ami közvetlenül csökkenti a fogyasztást és a károsanyag-kibocsátást.
2. Többlépcsős befecskendezés: A Common Rail rendszer egyik legnagyobb előnye a többlépcsős befecskendezés lehetősége, amelyet a precíz, elektronikusan vezérelt injektorok tesznek lehetővé.
   • Előbefecskendezés: Ahogy már említettük, ez felkészíti az égésteret, csökkenti a gyújtási késedelmet és a hirtelen nyomásnövekedést.
   • Főbefecskendezés: A motor teljesítményéért felelős.
   Ez a rugalmasság lehetővé teszi, hogy az égésfolyamat minden motorfordulatszám- és terhelési tartományban optimalizálva legyen.
3. Valós idejű vezérlés: Az ECU folyamatosan gyűjti az adatokat a motor és a környezet különböző szenzoraiból. Ez a rengeteg információ lehetővé teszi, hogy a befecskendezési paramétereket valós időben, milliszekundum pontossággal állítsa be. Legyen szó hidegindításról, gyorsításról, autópályás tempóról vagy városi araszolásról, az ECU mindig az optimális üzemanyag-mennyiséget és befecskendezési időzítést választja.
4. Alacsonyabb üzemanyag-fogyasztás: A fenti tényezők együttesen eredményezik a CR TDI motorok kiemelkedően alacsony üzemanyag-fogyasztását.
5. Környezetvédelem: A Common Rail technológia kulcsfontosságú szerepet játszott a dízelmotorok környezetvédelmi teljesítményének javításában.
6. Csendesebb működés: Az előbefecskendezésnek köszönhetően a nyomásnövekedés az égéstérben sokkal fokozatosabbá válik, elkerülve a hirtelen, robbanásszerű égést, ami a régi dízelek jellegzetes zaját okozta. A vibráció is jelentősen csökken, ami növeli a vezetési komfortot.

A Common Rail rendszer nem csupán egy technológiai fejlesztés, hanem egy paradigmaváltás a dízelmotorok történetében.

CR TDI vs. Pumpe-Düse: A Két Megoldás Összehasonlítása

A Common Rail (CR) és a Pumpe-Düse (PD) rendszerek a modern dízeltechnológia két fontos mérföldkövét jelentik, különösen a Volkswagen csoport történetében, ahol a TDI rövidítés mindkettőhöz kapcsolódik. A Volkswagen a 2000-es évek elején nagyrészt a PD TDI technológiára építette dízel kínálatát, mielőtt fokozatosan áttért volna a Common Rail TDI motorokra.

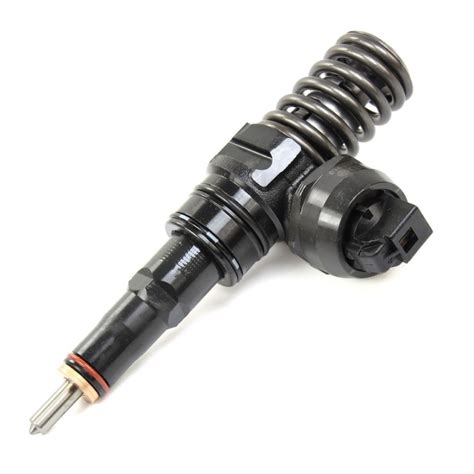

• Pumpe-Düse (PD): Minden hengerhez tartozik egy különálló egység, amely egy befecskendezőből és egy szivattyúból áll. A szivattyú a vezérműtengelyről kapja a hajtást egy bütyök segítségével, és a befecskendezés pillanatában állítja elő a magas nyomást.
• Common Rail (CR): A nagynyomású szivattyú folyamatosan fenntartja a magas nyomást egy közös elosztócsőben (rail).

A Volkswagen a 2000-es évek második felében fokozatosan felhagyott a PD TDI motorok gyártásával, és teljesen áttért a Common Rail TDI technológiára.

Ennek okai:

• Környezetvédelmi előírások: A PD rendszer nehezen tudta volna teljesíteni a szigorodó Euro 5 és Euro 6 kibocsátási normákat, különösen a NOx és a részecske kibocsátás terén.
• Járáskultúra: A PD motorok zajosabbak és vibrációsabbak voltak, ami a prémium kategóriás autókban egyre inkább elfogadhatatlanná vált.

Összességében elmondható, hogy bár a PD TDI motorok a maguk idejében rendkívül sikeresek és hatékonyak voltak, a Common Rail TDI motorok technológiailag fejlettebbek, környezetbarátabbak és finomabb járásúak.

Összehasonlító táblázat

A Common Rail Rendszerek Folyamatos Fejlődése

A Common Rail dízel befecskendezési rendszer nem egy statikus technológia, hanem folyamatosan fejlődő, dinamikus innovációk sorozata. Az első Common Rail rendszerek, mint például a Bosch CP1 szivattyúi, körülbelül 1350 bar befecskendezési nyomással dolgoztak. Már ekkor is jelentős javulást hoztak a zajszintben és a károsanyag-kibocsátásban a hagyományos adagolós rendszerekhez képest. Ebben az időszakban a befecskendezési nyomás tovább emelkedett, elérve az 1600-1800 bar-t. A többlépcsős befecskendezés is kifinomultabbá vált, akár 5-7 befecskendezési eseményt is vezérelve egyetlen munkaütem alatt. Ez a generáció hozta el az egyik legnagyobb technológiai ugrást a piezoelektromos injektorok bevezetésével.

A legmodernebb Common Rail rendszerekben a befecskendezési nyomás már túlszárnyalta a 2500 bar-t, sőt, egyes rendszerekben megközelíti a 3000 bar-t. Az ECU vezérlése hihetetlenül komplexé vált, beépítve kifinomult diagnosztikai és öntanuló funkciókat.

A Környezetvédelmi Előírások Szerepe

A Common Rail TDI motorok fejlődése szorosan összefonódik a környezetvédelmi előírások szigorodásával. A Common Rail rendszer alapvető előnyei, mint a precíz üzemanyag-adagolás és az optimalizált égés, már önmagukban is jelentősen csökkentik a károsanyag-kibocsátást.

A további fejlesztések a következők:

1. Dízel részecskeszűrő (DPF): A dízel részecskeszűrő (DPF) szinte minden modern Common Rail dízelmotorban megtalálható. Ez a kerámia szűrőrendszer képes a kipufogógázban lévő koromrészecskék 99%-át felfogni. A Common Rail többlépcsős befecskendezése, különösen az utóbefecskendezés, kulcsfontosságú ebben a folyamatban.
2. Nitrogén-oxidok (NOx) csökkentése: A nitrogén-oxidok (NOx) a dízelmotorok egyik legjelentősebb károsanyag-kibocsátási problémáját jelentik.
   • Kipufogógáz-visszavezetés (EGR): Az EGR rendszer a kipufogógáz egy részét visszavezeti az égéstérbe, csökkentve az égési hőmérsékletet. Mivel a NOx gázok magas hőmérsékleten keletkeznek, az EGR jelentősen mérsékli a képződésüket.

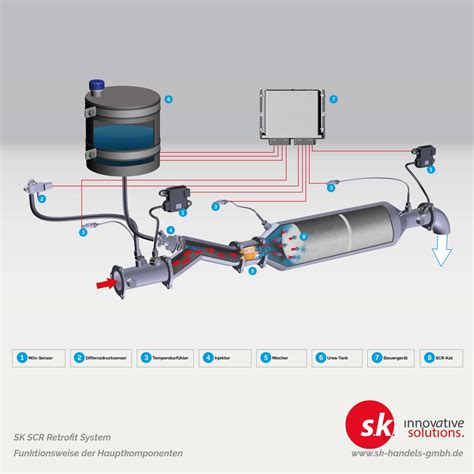

   • Szelektív Katalitikus Redukció (SCR) AdBlue-val: A legmodernebb CR TDI motorok többsége SCR rendszert is alkalmaz. Ebben a rendszerben egy AdBlue nevű folyadékot (urea oldat) fecskendeznek a kipufogógázba. Az AdBlue ammóniává alakul, amely a katalizátorban reakcióba lép a NOx gázokkal, és ártalmatlan nitrogénné és vízgőzzé alakítja azokat.
3. CO2 kibocsátás csökkentése: Bár a CO2 nem közvetlen károsanyag a levegőminőség szempontjából, hanem üvegházhatású gáz, a Common Rail motorok kiemelkedő üzemanyag-hatékonysága közvetlenül hozzájárul a CO2 kibocsátás csökkentéséhez.

Karbantartás és Megbízhatóság

A Common Rail TDI motorok, mint minden kifinomult technológia, megfelelő karbantartást igényelnek a hosszú élettartam és a megbízható működés érdekében.

1. Üzemanyag minősége: Talán a legfontosabb tényező a dízel üzemanyag minősége. A Common Rail rendszer rendkívül magas nyomáson működik, és a precíziós alkatrészei (nagynyomású szivattyú, injektorok) rendkívül érzékenyek a szennyeződésekre és a vízre. Ezért elengedhetetlen az üzemanyag-szűrő rendszeres cseréje, a gyártó előírásainak megfelelően, vagy akár gyakrabban, ha gyanús forrásból tankolunk.
2. Motorolaj: A Common Rail motorok, különösen a turbófeltöltős változatok, speciális, alacsony hamutartalmú (low-SAPS) motorolajokat igényelnek.
3. Injektorok: Az injektorok a Common Rail rendszer legérzékenyebb és legdrágább alkatrészei közé tartoznak. Bizonyos esetekben az injektorok tisztíthatók speciális adalékokkal, de súlyosabb hiba esetén cserére szorulnak.
4. Nagynyomású szivattyú: A nagynyomású szivattyú szintén kritikus elem. Hibái gyakran az üzemanyagban lévő szennyeződésekre vagy a kenés hiányára vezethetők vissza.
5. Turbófeltöltő: A CR TDI motorok szinte kivétel nélkül turbófeltöltővel vannak ellátva, ami jelentősen hozzájárul a teljesítményhez és a hatékonysághoz. A turbófeltöltő élettartamát nagyban befolyásolja a rendszeres olajcsere, a megfelelő olajminőség és a motor megfelelő kezelése (pl.
6. Elektronikus rendszer: A modern CR TDI motorok komplex elektronikus rendszerekkel rendelkeznek. Bármilyen rendellenesség esetén a motorvezérlő egység (ECU) hibakódot tárol el.

Összességében a Common Rail dízelmotorok megbízhatóak és tartósak, feltéve, hogy megfelelő karbantartásban részesülnek, és minőségi üzemanyaggal üzemeltetik őket.

A Vezetési Élmény Változása

A Common Rail TDI motorok nemcsak a hatékonyság és a környezetvédelem terén hoztak jelentős előrelépést, hanem alapjaiban változtatták meg a dízelautók vezetési élményét is.

1. Nagyobb nyomaték: A Common Rail dízelek egyik leginkább érezhető előnye a kiemelkedő nyomaték, amely már rendkívül alacsony fordulatszámon rendelkezésre áll. Ez a tulajdonság különösen kényelmessé teszi a városi forgalomban, ahol gyakori a megállás és az elindulás, valamint az országúti előzéseket is magabiztosabbá teszi.
2. Szélesebb fordulatszám-tartomány: A magas befecskendezési nyomás és a precíz vezérlés lehetővé teszi a dízelmotorok számára, hogy szélesebb fordulatszám-tartományban is hatékonyan működjenek.
3. Csendesebb működés: Ahogy már említettük, az előbefecskendezésnek köszönhetően a Common Rail dízelek sokkal csendesebben és simábban járnak, mint elődeik. Ez a kifinomultság nagyban hozzájárul a vezetési élményhez, különösen hosszabb utakon, ahol a motorzaj kevésbé fárasztó.
4. Nagy hatótávolság: A CR TDI motorok kiemelkedő üzemanyag-hatékonysága miatt a dízelautók gyakran rendkívül nagy hatótávolsággal rendelkeznek egyetlen tank üzemanyaggal.
5. Megbízhatóság: A megfelelő karbantartás mellett a CR TDI motorok rendkívül megbízhatóak és tartósak.

Összességében a CR TDI motorok a dízel hajtásláncok csúcsát képviselik, amelyek egyesítik a nagy teljesítményt, a kiemelkedő nyomatékot, az alacsony fogyasztást és a kifinomult járáskultúrát.

A Jövő Kilátásai

A Common Rail dízelmotorok már bizonyították, hogy képesek alkalmazkodni a szigorodó környezetvédelmi előírásokhoz és a változó piaci igényekhez.

1. Hibrid hajtásláncok: A dízelmotorok kiemelkedő hatékonysága és magas nyomatéka ideális partnerré teszi őket hibrid hajtásláncokban. Ezek a rendszerek különösen hatékonyak lehetnek nagyobb, nehezebb járművekben, mint például SUV-k vagy haszongépjárművek, ahol a dízelmotor ereje és gazdaságossága továbbra is elengedhetetlen.
2. Mild-hibrid rendszerek (MHEV): A mild-hibrid rendszerek (MHEV) egy egyszerűbb és költséghatékonyabb módja a Common Rail dízelek hatékonyságának további növelésére.
3. Alternatív üzemanyagok: A Common Rail motorok jövője nem csak az elektromosítással, hanem az alternatív üzemanyagokkal is összefügg. Ezek az üzemanyagok megújuló forrásokból is előállíthatók, ami jelentősen csökkentheti a CO2...
