Kapacitív Szintszabályozók, Szintvezérlő Szondák és a Mach3 CNC Vezérlő Rendszer
Ebben a cikkben áttekintjük a kapacitív szintszabályozók és az Elettrosonda MAC3 Q-SR szintvezérlő szonda működését, alkalmazási területeit, valamint a Mach3 CNC vezérlő szoftver telepítését és beállítását.
Kapacitív Szintszabályozók
A kapacitív szintszabályozó készüléket akkor alkalmazzuk, ha nincs elég hely egy úszókapcsolónak a vezetőképes folyadékközegben, vagy az adott körülmények gátolják az úszókapcsoló helyes működését. A REKA elektromos szivattyúkat vezérel, amikor a folyadékszint elérte az előre beállított szintet. A burkolaton belül elhelyezett kapacitív érzékelői segítségével különböző ellenállású folyadékok szintjét szabályozhatjuk.
A REKA 2000 szintkapcsoló folyadékszint szabályzásra és érzékelésére lett tervezve kifejezetten olyan helyekre, ahol az úszókapcsolónak nincs elegendő mozgástere. Kicsi kompakt egység, így könnyen elhelyezhető tartályokban, hordókban, tiszta vizes kutakban stb. Töltési és ürítési feladatra is használható szivattyúval ill. szintjelzési feladat ellátására is alkalmas. Polipropilén burkolatán belül egy kapacitív érzékelő van, mely által különböző ellenállású folyadékok szintjének szabályozása lehetséges. Például:
- vízbetörés érzékelése
- élelmiszeriparban különböző folyadékok szintszabályozása
Műszaki adatok:
- Feszültség: 230 V~
- Áramfogyasztás: 10 mA
- Nincs időzítés
- Max. szabályozott szint: 12±2 cm
- Maximum üzemi nyomás: 0,2 bar
- Kimeneti relé: 250V - 10(4)A
- Dielektrikus áramerősség: 1500 V
- Üzemi hőmérséklet: max 50°C
- Környezeti hőmérséklet: -20 °C - 80 °C
- Behatolás elleni védelem: IP68
- Burkolat: nem mérgező polipropilén
- Színezés: nem mérgező polipropilén
- Méret: 93 mm széles, 250 mm magas
- Kábel: H07RN-F 4G1 0,4 méter
A kapacitív szintszabályozók előnyei közé tartozik, hogy sokkal pontosabban kapcsolnak, mint egy hagyományos úszókapcsoló, és kiváló megoldást jelentenek, ha kevés a hely.
Astra 1.4 vezérműszíj csere útmutató

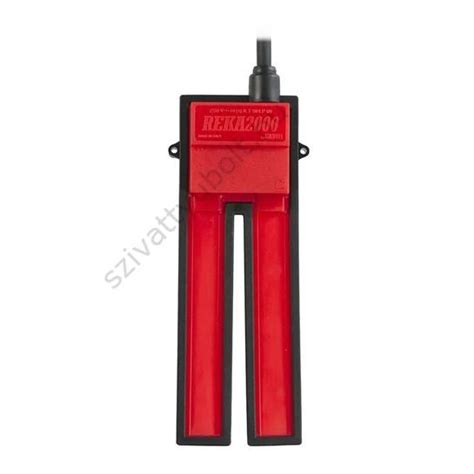

REKA 2000 szintkapcsoló
Elettrosonda MAC3 Q-SR Szintvezérlő Szonda
Az Elettrosonda MAC3 Q-SR egy sokrétű elektronikus szintszabályozó állítható ellenállással. A szabályzást a vezetőképes folyadékba lógatott 3 darab érzékelő szonda teszi lehetővé: egy minimum és egy maximum, ez a kettő között szabályozza a folyadékszintet, és egy közös szonda. A belógatott közegbe mindhárom szondát ellepi a folyadék, a készüléken belül a relék aktiválódnak, és akkor oldanak, ha az egyik érzékelő szonda szintjéről eltűnik a folyadék, töltésnek, vagy ürítésnek megfelelően. Az elektronikus szonda nem képes a szivattyú közvetlen vezérlésére a belső relé áramleadása miatt.
A készülék ürítő vagy töltő funkcióval rendelkezik. A szabályzást a vezetőképes folyadékba lógatott 3 darab érzékelő szonda teszi lehetővé: egy minimum és egy maximum, ez a kettő között szabályozza a folyadékszintet, és egy közös szonda.

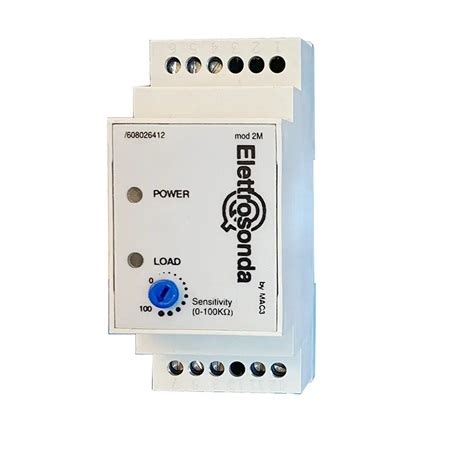

Elettrosonda MAC3 Q-SR szintvezérlő szonda
Mach3 CNC Vezérlő Szoftver
A Mach3 egy népszerű CNC vezérlő szoftver, amely lehetővé teszi a számítógépes numerikus vezérlésű (CNC) gépek irányítását. A szoftver telepítése és beállítása kulcsfontosságú a gépek pontos és hatékony működéséhez. Az itt leírtak csak nagyvonalakban mutatja be a telepítést.
Hatékony padlófűtés beállítás - Danfoss
Telepítés és Beállítás
- A program nem használható LPT portot szimuláló kütyükkel (pl. Mach2-nél leírtakkal!
- A regisztráció megvásárlása után, teljes értékűként lehet használni.
- A szükséges fájlokat az exe mellé kell másolni (pl: C:\Mach3).
- A programot abba a könyvtárba kell telepíteni, ahová a fájlokat másoltuk.
A szoftver a konfigurációs beállításokat (mint a Mach2) egy xml file-ba tárolja (Mach3Mill.xml). Fontos, hogy a Mach2 és a Mach3 konfigurációs fájljai nem kompatibilisek egymással!
Mach3 software install (English)- IGOLDEN CNC router 1325
LPT Port Beállítása
A Mach3 max. 2 db. LPT portot (6D) tud kezelni. A portok báziscímét meg kell adni és engedélyeztetni őket (max. 25000 Hz).

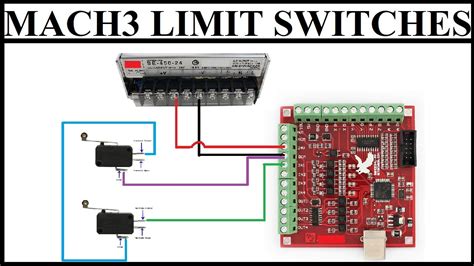

Motor Beállítások
A motorok beállításai között megadható a léptetés helye és logikai szintje, valamint a forgásirány felcserélése (Profi2B báziskártyával)! A képen a Profi1 Vezérlő beállításai láthatóak. Profi2B esetén itt 5 db. A relé(k) kimeneteinek helyei. reléjének helye (1-es LPT, 14-es lába, aktív magas szittel)! itt 4 db. Itt lehet a távadókat, kézi forgatókat, stb. beállítani. A moró motor, hűtés, kijelzők (pl. RS232), stb. logikája. Ez az egyik legfontosabb Setup! Step per = 1unit (mm) hány lépésből áll? kottyanást irányváltásokkor. kompenzálást elvégzi. Szintén lásd részletesen a Mach3 Magyar Gépkönyvét!
G-kód és Képernyő Funkciók
A betöltött G-kód itt nézhető meg, valamint az aktuális sor. Unit-ban (mm) látható a gép relatív koordinátái, melyek nullázhatóak az aktuális pozícióban! A képernyőn a munkadarab ábrázolása 3D-ben történik. Ha valami szétesne, az újra rajzol gombbal frissíthető a kép. A marási sebesség is megadható, akár menet közben is felülbírálható! Itt kapcsolható be a relé (maró), ha a maró fordulat > 0-tól! A forgács vastagság 8kb. mert az élek számát nem lehet megadni sehol! Míg a Reset villog, semmit nem lehet csinálni! Ki kell oldani (ráklikk)! Több képernyő és funkció is van, de ezek nem lettek lefordítva. Egyik ilyen pl. Diagnózis szerepét látja el.
G-kód Import és Szerkesztés
A Load G-Code az alap fálj formátuma. feldolgozható utasítások. G-kód, ami az importoknál le is menthető. később is. marási mélység, szerszám száma, stb.). kézzel egy szövegszerkesztővel (pl. file formátumát (HPGL-t), célszerűbb ezt kihasználva tervezni! formátumnál nem jelentkezik a DXF-eknél meglévő kör záródási problémák (pl. konvertáltatni semmibe (DXF-nél curves-é). Lépések (pl. lementeni)!
- Layers Control. Ez a legfontosabb rész! megrajzolásakor létrehoztunk.
- Cut Z Coord. (egyébként nem importál).
- A Rapid Plane a gyors mozgatások magassága unit-ban.
További Funkciók
- A CV-mód a konstans sebességű módot jelzi. A módja folyamatos vagy fix lehet.
- illeszti! [THC] funkciók a plazma vágóknál használatos gyújtási funkciókat vezérli. át a lemezt két pálya között)! vezéreltetni.
- 3D-ben! Ehhez bemeneti fájl formátumként bmp vagy jpg formátumot használhatunk. alapjén a fényárnyalatoknak megfelelően mélység adatokká konvertálja. igazítások), ezeket kísérletezgetéssel lehet a legjobban belőni. Meg kell adni a vágás (marás) mozgási stílusát. igényes!
Wizardok
A Wizardok külső beépülő modulok a Mach3-ban. Az éppen elérhető Wizard-okat megtaláljuk a Wizards/Pick Wizard... A Wizardok un. primitívek gyártására szolgálnak (pl. vágás), de néhány extrém feladat is velük oldható meg (pl. liszenc fájl megvásárlásával feloldható. A liszenc fájl beszerezhető közvetlenül az Art of CNC-től vagy tőlem Ft-ban. aktuális díj a weblapon olvasható és USD-HUF árfolyam függő (sajnos).

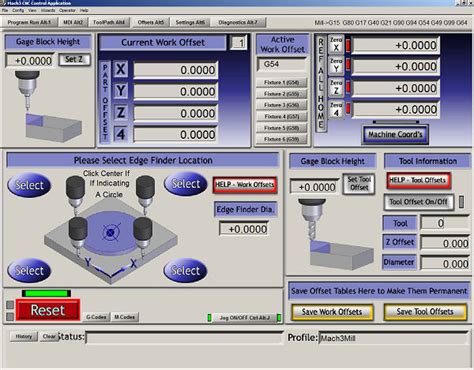

Mach3 Wizardok
Reméljük, hogy ez a cikk segített megérteni a kapacitív szintszabályozók, szintvezérlő szondák és a Mach3 CNC vezérlő szoftver működését és beállítását.
