Lada 1200 Fényszóró Kapcsolási Rajza

Honlapunk fő célja a Ladával kapcsolatos különböző dokumentációk elérhetővé tétele. Ez az a szekció, amely - szerénytelenség nélkül állíthatjuk - ezt az oldalt világviszonylatban is az autós oldalak legjobbjai közé emeli. Megtalálható itt minden, a kerékcsere leírásától a legbonyolultabb vezérlési problémákig.

A következőkben bemutatjuk a Lada 1200 fényszóróinak kapcsolási rajzát, valamint a kapcsolódó alkatrészeket és azok funkcióit.

Lada Szervíz

A Biztosítékok Sorszáma és a Védett Áramkörök

A Lada 1200 elektromos rendszerében a biztosítékok fontos szerepet játszanak az áramkörök védelmében. Az alábbiakban felsoroljuk a biztosítékok sorszámát és a hozzájuk tartozó védett áramköröket:

1- /8 A/: Hátsó-lámpák /hátrameneti lámpa/. A fűtőberendezés villamos motorja. A hátsó ablak melegítésének reléje és ellenőrző lámpája /tekercs/
2- /8 A/: A szélvédő ablaktörlőjének és ablakmosójának villamos motorjai. A fényszórók tisztító- és mosóberendezéseinek villamos motorjai. Ablaktörlőrelé. A fényszórók törlő- és mosóberendezésének reléje /érintkezők/
5- /16 A/: A hátsó ablak melegítőeleme és a melegítés kapcsoló reléje /érintkezők/
6- / 8 A/: Szivargyújtó. A hordozható lámpa dugaszoló aljzata.
7- /16 A/: Kürtök
8- /8 A/: Irányjelzők vészjelzési üzemmódban. Az irányjelzők és a vészjelzés kapcsolója és megszakító reléje vészjelzése üzemmódban
9- /8 A/: A generátor gerjesztőtekercse
10- / 8 A/: Irányjelzők irányjelzési üzemmódban és a megfelelő ellenőrző lámpa. A tüzelőanyag-tartalék, az olajnyomás, a kézifék és a tüzelőanyag-szint ellenőrző lámpái. Az akkumulátor töltését jelző ellenőrző lámpa és a lámpa reléje. Kombinált műszer. Volt mérő. A porlasztó pneumatikus szelepét működtető rendszer. A kézifék ellenőrző lámpájának megszakító reléje.
11- /8 A/: Hátsó lámpák /féklámpák/. A kocsiszekrény belső világításának mennyezetlámpája
12- /8 A/: Jobb oldali fényszóró /országúti fény/. A fényszórók -törlőberendezését kapcsoló relé tekercse /bekapcsolt országúti fény esetén/
13- /8 A/: Bal oldali fényszóró /országúti fény/. A fényszórók országúti fényének bekapcsolását jelző ellenőrző lámpa
14- /8 A/: Bal oldali fényszóró /helyzetjelző lámpa/. Bal hátsó lámpa /helyzetjelzés/. Rendszámtábla-megvilágító lámpák. Motorháztetõ alatti lámpa. A helyzetjelzés bekapcsolását jelző ellenőrző lámpa.
15- /8 A/: Jobb oldali fényszóró /Helyzetjelzõ lámpa/. Bal hátsó lámpa /helyzetjelzés/. Szivargyújtó-megvilágító lámpák. Műszermegvllágító lámpa. Kesztyűtartó-megvilágító lámpa
16- /8 A/: Jobb oldali fényszóró /tompított fény/. A fényszórók törlőberendezését bekapcsoló relé tekercse /bekapcsolt tompított fény esetén/
17- /8 A/: Bal oldali fényszóró /tompított fény/. Hátsó lámpák /ködlámpák/. A ködlámpák kapcsolását jelző ellenőrző lámpa

Megjegyzés: Az 1983-ig gyártott gépkocsikon a kesztyűtartó-világító lámpát a 2 biztosító védte.

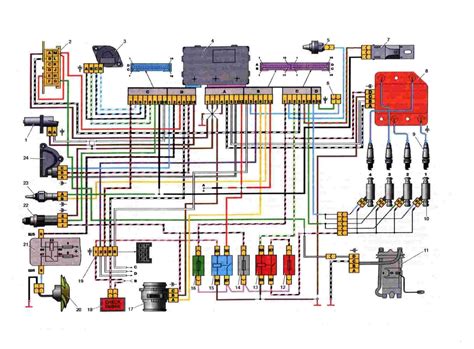

Egy példa a Lada 1200 fényszóró kapcsolási rajzára

Samara kerékcsapágy Francia típus

A Kapcsolóegység Vezetékeinek Színei

A kapcsolóegységhez a motorháztető alatti térben és az utastérben csatlakoztatott vezetékek színei segítenek a megfelelő bekötésben.

Motorháztető alatti tér: (Az alsó betűjelek a csatlakozó aljzatok színjelölését mutatják.)
Utastér: (Az alsó betűjelek a csatlakozó aljzatok színjelölését mutatják.)

A pontos színkódok és csatlakozási pontok a rajzokon találhatók meg.

Biztosító Sorszáma	Védett Áramkörök
1	Hátsó-lámpák, fűtőberendezés motorja
2	Ablaktörlő és ablakmosó motorjai
5	Hátsó ablak melegítőeleme
6	Szivargyújtó, hordozható lámpa aljzata
7	Kürtök
8	Irányjelzők vészjelzési üzemmódban

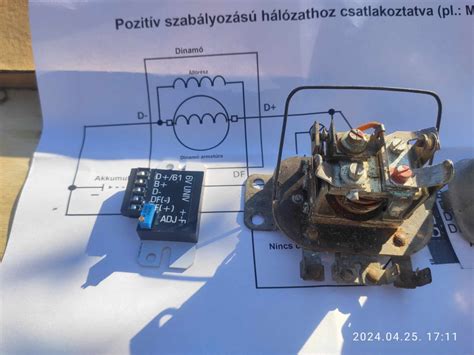

Univerzális Feszültségszabályzó

Az univerzális feszültségszabályzó 12V olyan járművekkel is kompatibilis, ahol generátoron kívül felszerelt feszültségszabályzó van és gerjesztett forgórésszel rendelkezik (többek között, a volt szocialista autóknál is pl.: Lada 1200, Skoda 105, Skoda 120, Dacia). A feszültségszabályzó 12 voltos (12V) rendszeren működik.

Nagyobb áramok kapcsolása minimális melegedéssel.
A MOSFET képes jelentős pillanatnyi (típustól függően többszáz milliJoule) túlfeszültségből eredő energia elnyelésére.
