Központi Zár Hibák és Index Villogtatás Problémák: Audi és Más Autótípusok Esetében

A modern autózás egyik alapvető kényelmi és biztonsági funkciója a központi zár. Elképzelhetetlennek tűnik, hogy minden egyes ajtót, sőt akár a csomagtartót és a tanksapkát is külön-külön zárjuk, amikor elhagyjuk járművünket. Ez a technológia azonban nem volt mindig magától értetődő, és az évek során jelentős fejlődésen ment keresztül, hogy eljusson a mai kifinomult rendszerekig.

Az autók kezdeti időszakában a zárak rendkívül egyszerűek voltak, és minden ajtót egyedileg kellett zárni, gyakran kívülről, kulccsal. Ez a megoldás nemcsak kényelmetlen volt, hanem időigényes is, különösen nagyobb családok vagy több ajtós járművek esetén. Az 1960-as években jelentek meg az első központi zár rendszerek, amelyek még mechanikus vagy pneumatikus alapokon működtek. Ezek a korai rendszerek már lehetővé tették az összes ajtó egyidejű zárását egyetlen pontról, ami forradalmi újításnak számított. A technológia fejlődésével, különösen az elektronikában bekövetkező áttörésekkel, a központi zár rendszerek egyre kifinomultabbá váltak. Az 1980-as évektől kezdve az elektromos központi zárak váltak általánossá, amelyek megbízhatóbbak és könnyebben integrálhatók voltak más elektronikus rendszerekkel.

Ma már a központi zár szorosan integrálódik az autó egyéb biztonsági és kényelmi rendszereibe, mint például az indításgátló, a riasztó vagy az automata reteszelés funkció. A fejlődés nem áll meg, a jövőben várhatóan még intelligensebb, személyre szabottabb és biztonságosabb megoldások jelennek meg, például biometrikus azonosítással vagy okostelefonos vezérléssel.

De mi is az a központi zár? Egy olyan gépjármű-biztonsági és kényelmi rendszer, amely lehetővé teszi az autó összes ajtajának, valamint gyakran a csomagtartónak és a tanksapkának egyidejű, szinkronizált zárását vagy nyitását. Alapvető funkciója kettős: egyrészt kényelmet nyújt, hiszen egyetlen mozdulattal vagy gombnyomással az összes zár működtethető, másrészt pedig biztonságot garantál, mivel biztosítja, hogy minden ajtó reteszelve legyen, megakadályozva ezzel a nem kívánt behatolást.

A modern rendszerekben a központi zár funkciója gyakran kiegészül további intelligens megoldásokkal. Például, számos autó képes automatikusan reteszelni az ajtókat egy bizonyos sebesség elérésekor, vagy feloldani azokat ütközés esetén. Ezek a kiegészítő funkciók tovább növelik a járműben utazók biztonságát és a gépjárművön kívüli értékek védelmét.

XC90 központi zár javítási útmutató

A Központi Zár Rendszerek Működése

A központi zár rendszerek működése alapvetően két fő komponensre épül: a vezérlőegységre és az aktuátorokra. A vezérlőegység (gyakran a BCM, azaz Body Control Module része) az agy, amely feldolgozza a bemeneti jeleket, és parancsokat küld.

Pneumatikus rendszerek

A korai rendszerekben, különösen az 1970-es és 80-as években, a pneumatikus központi zárak voltak elterjedtek. Ezek egy központi vákuumszivattyúval működtek, amely levegőt szívott vagy nyomott a vékony csövek hálózatán keresztül az ajtókban lévő aktuátorokba. Az aktuátorokban lévő membránok mozgása reteszelte vagy oldotta a zárakat.

Elektromos rendszerek

A modern gépjárművek túlnyomó többsége elektromos központi zárral van felszerelve. Itt a vezérlőegység elektromos impulzusokat küld az egyes ajtókban elhelyezkedő kis egyenáramú motoroknak (aktuátoroknak). Ezek a motorok egy fogaskerék-áttételen keresztül mozgatnak egy rudazatot, amely közvetlenül kapcsolódik az ajtózár mechanizmusához. Amikor az aktuátor motorja forog, a rudazat elmozdul, és a zárat reteszeli vagy kioldja.

Az elektronikai rendszerek előnye a gyorsabb reakcióidő, a nagyobb megbízhatóság és a könnyebb integrálhatóság más elektronikus rendszerekkel, mint például a távirányító, az indításgátló vagy a riasztó. Emellett az elektromos rendszerek egyszerűbben diagnosztizálhatók és javíthatók, mivel a hibák gyakran specifikus elektronikai komponensekre vezethetők vissza.

Az Elektromos Központi Zár Rendszerek Részletes Működése

Az elektromos központi zár rendszerek a legelterjedtebb megoldások a modern autókban, köszönhetően megbízhatóságuknak, gyorsaságuknak és rugalmas integrálhatóságuknak. A rendszer szíve a vezérlőegység, amely általában a Body Control Module (BCM) része, vagy egy önálló modul. Ez a vezérlőegység fogadja a jeleket a különböző bemeneti forrásokból: a gyújtáskapcsolóba helyezett kulcs elfordításától, a belső ajtózár gomb megnyomásától, a távirányító jelétől, vagy akár a kulcs nélküli rendszer proximity érzékelőitől.

Zárjavítás és átalakítás

Az Aktuátorok Szerepe

Az aktuátorok az elektromos központi zár rendszerek kulcsfontosságú mechanikai elemei. Ezek általában kis egyenáramú motorokat tartalmaznak, amelyek egy sor fogaskeréken keresztül mozgatnak egy rudazatot. Amikor a vezérlőegység feszültséget ad a motornak, az elindul, és a rudazat elmozdul, reteszelve vagy kioldva az ajtó mechanikus zárját. A motor forgásirányának megváltoztatásával lehet váltani a zárás és nyitás között. Az aktuátorok emellett gyakran tartalmaznak mikrokapcsolókat is, amelyek visszajelzést küldenek a vezérlőegységnek az ajtó zárási vagy nyitási állapotáról.

Ez a visszajelzés elengedhetetlen a rendszer megfelelő működéséhez, és lehetővé teszi a vezérlőegység számára, hogy ellenőrizze, minden zár sikeresen működött-e. A komplexebb rendszerekben az aktuátorok kommunikálnak a jármű CAN-busz rendszerével is, integrálva a központi zárat a jármű egyéb elektronikus rendszereivel, mint például a riasztó, az indításgátló vagy az automata ablakemelők.

A Pneumatikus Központi Zárak Működése és Története

Bár ma már az elektromos rendszerek dominálnak, a pneumatikus központi zárak jelentős szerepet játszottak az autóipar történetében, különösen az 1970-es és 1980-as években. A pneumatikus rendszer lelke egy központi vákuumszivattyú, amely jellemzően az autó csomagtartójában vagy az ülések alatt kapott helyet. Ez a szivattyú képes vákuumot vagy túlnyomást generálni egy finom csövek alkotta hálózaton keresztül, amely az autó karosszériáján belül fut, és minden ajtóhoz, a csomagtartóhoz és néha még a tanksapkához is eljut.

Az ajtókban lévő aktuátorok itt nem elektromos motorok, hanem kis kamrák, amelyekben egy membrán található. Amikor a vákuumszivattyú vákuumot hoz létre, a membrán elmozdul, és a hozzá kapcsolt rudazat reteszeli az ajtót.

A pneumatikus rendszerek működése rendkívül sima és csendes volt, ami hozzájárult a prémium érzethez. Azonban számos kihívással is szembe kellett nézniük. A leggyakoribb probléma a szivárgás volt a csőhálózatban. Egy apró repedés vagy illesztési hiba a rendszer nyomásvesztéséhez vezethetett, ami miatt a zárak nem működtek megfelelően, vagy egyáltalán nem. Emellett a vákuumszivattyú is meghibásodhatott, vagy a rendszerbe bejutó nedvesség károsíthatta az alkatrészeket. A hideg időjárás is befolyásolhatta a rendszer hatékonyságát, mivel a műanyag csövek ridegebbé válhattak.

Espace 3 központi zár problémák

Bár a pneumatikus rendszerek mára nagyrészt eltűntek az új autók kínálatából, a régi, klasszikus járművekben még mindig találkozhatunk velük, és restaurálásuk során különös figyelmet igényelnek.

A Vezérlőegység (BCM) Szerepe

A központi zár vezérlőegysége, vagy gyakran a Body Control Module (BCM), a modern autók egyik legfontosabb elektronikus komponense. Ez az egység nem csupán a zárakat vezérli, hanem számos más, a karosszériához és a kényelemhez kapcsolódó funkciót is felügyel, mint például az ablakemelők, a világítás, az ablaktörlők és sok más rendszert. A BCM a jármű CAN-busz rendszerén keresztül kommunikál más vezérlőegységekkel. Ez a hálózati struktúra lehetővé teszi, hogy a központi zár funkciói szinkronban működjenek más rendszerekkel.

A BCM rendkívül intelligens módon képes kezelni a különböző bemeneti forrásokat. Fogadja a jeleket a kulcsba épített transzponderből a gyújtáskapcsolóba helyezéskor, a távirányító rádiófrekvenciás adójától, a belső ajtózár kapcsolóktól, és a kulcs nélküli rendszerekben a proximity érzékelőktől. Ezen jelek alapján dönt arról, hogy az ajtókat zárni vagy nyitni kell-e, és milyen módon.

A BCM szerepe a biztonság szempontjából is kiemelkedő. Képes felismerni a rendellenességeket, például ha egy ajtó nem záródott be teljesen, és erről visszajelzést adhat a vezetőnek a műszerfalon. Egyes rendszerekben a BCM felelős az automatikus reteszelés funkcióért is, amely egy bizonyos sebesség elérésekor vagy az autó elindulásakor automatikusan bezárja az ajtókat, növelve ezzel az utasok biztonságát.

Az Aktuátorok Működése és Típusai

A központi zár aktuátorai azok az alkatrészek, amelyek a vezérlőegységtől kapott elektromos jelet fizikai mozgássá alakítják, lehetővé téve az ajtók reteszelését vagy kioldását. A legtöbb modern autóban az aktuátorok elektromos motorokon alapulnak. Ezek kis méretű, nagy nyomatékú egyenáramú motorok, amelyek egy precíziós fogaskerék-áttételen keresztül mozgatnak egy rudazatot.

Amikor a vezérlőegység feszültséget küld a motornak, az elindul, és a fogaskerék-áttétel csökkenti a fordulatszámot, miközben növeli a nyomatékot. Az aktuátor motorjának forgásiránya határozza meg, hogy a zár reteszelődik-e vagy kioldódik. Ezt a polaritásváltást a vezérlőegység végzi.

Az aktuátorok gyakran tartalmaznak mikrokapcsolókat is. Ezek a kapcsolók érzékelik a rudazat aktuális pozícióját (zárt vagy nyitott), és visszajelzést küldenek a vezérlőegységnek. Ez a visszajelzés létfontosságú, mert lehetővé teszi a vezérlőegység számára, hogy megbizonyosodjon arról, hogy a parancsot sikeresen végrehajtották, és minden ajtó a kívánt állapotban van.

Egyes rendszerekben, különösen a régebbi vagy bizonyos speciális alkalmazásokban, szolenoidokat is használnak aktuátorként. A szolenoid egy elektromágneses tekercs, amely áram hatására egy fémrudat mozgat. Az aktuátorok élettartamát befolyásolhatja a mechanikai kopás, a nedvesség bejutása vagy az elektromos meghibásodások. Mivel minden ajtóban külön aktuátor található, egyetlen aktuátor meghibásodása csak az adott ajtó zárását vagy nyitását érinti, míg a többi továbbra is működőképes marad.

A Központi Zár Rendszerek Típusai

A központi zár rendszerek az évek során számos fejlődésen mentek keresztül, és ma már többféle vezérlési és funkcionális típussal találkozhatunk.

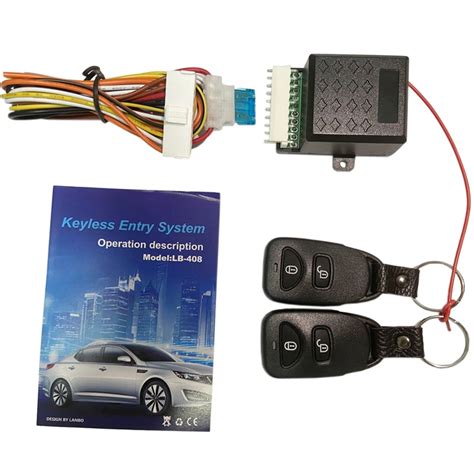

Távirányítós Központi Zár

A távirányítós központi zár az egyik legelterjedtebb és legkedveltebb típus. Ez a rendszer lehetővé teszi a jármű nyitását és zárását egy kézi távirányító, azaz a kulcstartóba integrált adó segítségével. Az adó rádiófrekvenciás jeleket küld a jármű vevőegységének, amely továbbítja az információt a BCM-nek. A modern rendszerek gyakran „ugrókódos” (rolling code) technológiát használnak a biztonság növelése érdekében. Ez azt jelenti, hogy minden egyes záráskor vagy nyitáskor a távirányító és az autó egy előre meghatározott algoritmus alapján új kódot generál, így megakadályozva a jel lehallgatását és lemásolását.

Kulcs Nélküli Indítás és Nyitás (Keyless Go)

A kulcs nélküli indítás és nyitás, vagy közismertebb nevén Keyless Go rendszer a kényelem csúcsát képviseli. Ennél a rendszernél a vezetőnek még csak elő sem kell vennie a zsebéből a kulcsot. Az autó érzékeli a kulcs (amely valójában egy transzponder) közelségét a proximity érzékelők segítségével. Amikor a vezető megérinti az ajtókilincset, vagy egyszerűen csak a jármű közelébe ér, a rendszer ellenőrzi a kulcs hitelességét. Sikeres azonosítás után az ajtók automatikusan nyílnak. Az indításhoz elegendő a féket nyomva tartva megnyomni az indítógombot.

Ez a technológia rendkívül kényelmes, de felvet bizonyos biztonsági aggályokat is, mint például a „relé támadások” (relay attack), ahol a kulcs jelét felerősítik és továbbítják, hogy az autó azt higgye, a kulcs a közelben van. Az érintéses rendszerek a Keyless Go egy speciális formái, ahol az ajtókilincsbe épített érzékelők érintése váltja ki a nyitást vagy zárást. Emellett léteznek olyan automatikus rendszerek is, amelyek a jármű távozásakor (walk-away lock) maguktól záródnak, vagy az autó kulcs nélküli indításakor automatikusan reteszelődnek.

Kézi Vezérlésű Központi Zárak

A kézi vezérlésű központi zárak a legegyszerűbb típusok, amelyek általában a régebbi vagy alapfelszereltségű autókban találhatók meg. Ezeknél a rendszereknél a vezető az autó belsejéből, egy gomb vagy kapcsoló segítségével zárja vagy nyitja az összes ajtót. Gyakran a vezetőoldali ajtó kulccsal történő zárása is aktiválja a központi zárat.

Fejlett Biztonsági Funkciók

A központi zár régóta túllépett azon az egyszerű funkción, hogy kényelmesen zárja és nyitja az ajtókat. A modern rendszerek számos fejlett biztonsági funkciót integrálnak, amelyek hozzájárulnak az utasok védelméhez és a jármű lopás elleni védeleméhez.

Gyerekzár

A gyerekzár egy alapvető biztonsági funkció, amely megakadályozza, hogy a hátsó ajtókat belülről kinyissák. Bár ez hagyományosan egy mechanikus kapcsoló volt az ajtó élén, a modern központi zár rendszerek lehetővé teszik a gyerekzár elektronikus aktiválását a vezetőülésből. Ez a kényelmi funkció különösen hasznos, ha kisgyermekek utaznak az autóban.

Automata Reteszelés

Az automata reteszelés egy másik fontos funkció, amely automatikusan bezárja az ajtókat, amint a jármű elér egy bizonyos sebességet (pl. 10-15 km/h) vagy elindul. Súlyos baleset esetén a központi zár rendszerek gyakran rendelkeznek egy olyan funkcióval, amely automatikusan feloldja az összes ajtózárat. Ez a funkció kritikus fontosságú lehet, mivel lehetővé teszi a mentők gyors bejutását a járműbe, vagy az utasok számára a könnyebb kijutást. Az ütközésérzékelő szenzorok jele alapján aktiválódik, és célja az életmentés.

Riasztórendszer és Indításgátló Integráció

A központi zár szorosan együttműködik az autó riasztórendszerével és az indításgátlóval. Amikor a központi zár bezárja az autót, a riasztórendszer automatikusan élesedik. Bármilyen illetéktelen behatolás (ajtó kinyitása, ablak betörése) ekkor azonnal aktiválja a riasztót. Az indításgátló megakadályozza a motor beindítását, ha nem a megfelelő kulcsot vagy transzpondert érzékeli, még akkor is, ha az ajtókat sikerül kinyitni. Ez a három rendszer együttműködve egy erős védelmi vonalat képez a járműlopás és a behatolás ellen.

A modern központi zárak gyakran dupla reteszelési funkcióval is rendelkeznek, ami azt jelenti, hogy az ajtók kívülről még akkor sem nyithatók ki, ha az ablakot betörik, és megpróbálják belülről kinyitni a zárat.

Gyakori Hibák és Megoldások

Mint minden mechanikus és elektronikus rendszer, a központi zár is hajlamos a meghibásodásra. Ezek a hibák a kisebb kellemetlenségektől a teljes működésképtelenségig terjedhetnek, és gyakran frusztrálóak lehetnek.

Teljes leállás: Ha a központi zár teljesen leáll, és sem a távirányító, sem a belső kapcsoló, sem a kulcsos zárás nem működteti a zárakat, az általában komolyabb problémára utal. Ennek oka lehet egy kiégett biztosíték, a vezérlőegység (BCM) hibája, vagy egy fő vezeték szakadása. Az első lépés mindig a biztosítékok ellenőrzése, mivel ez a leggyakoribb és legegyszerűbben orvosolható probléma.
Részleges működés: Gyakori eset, hogy a központi zár csak részlegesen működik; például csak a vezetőoldali ajtó záródik, vagy egy hátsó ajtó nem nyílik. Ez a probléma szinte mindig az adott ajtóban lévő aktuátor meghibásodására utal. Az aktuátor motorja elkophat, a fogaskerekek eltörhetnek, vagy a belső mikrokapcsolók meghibásodhatnak.
Intermittáló hibák: Az intermittáló hibák, amikor a központi zár hol működik, hol nem, a legnehezebben diagnosztizálhatók. Ezeket okozhatja laza elektromos csatlakozás, rossz érintkezés egy kapcsolóban, vagy a vezérlőegység időszakos meghibásodása.

Nézzünk meg néhány konkrét problémát és azok lehetséges okait, illetve megoldásait:

Probléma	Lehetséges okok	Megoldások
Távirányító nem működik	Elem lemerülése, távirányító meghibásodása, kód elvesztése	Elemcsere, távirányító javítása/cseréje, újraprogramozás
Ajtó nem nyílik/záródik	Aktuátor meghibásodása, mechanikai probléma a zárban, vezetékszakadás	Aktuátor cseréje, zárszerkezet javítása/cseréje, vezetékek ellenőrzése/javítása
Index nem villog nyitás/záráskor	Biztosíték probléma, riasztórendszer hiba, vezérlőegység hiba	Biztosíték ellenőrzése/cseréje, riasztórendszer ellenőrzése/javítása, vezérlőegység ellenőrzése/javítása
Riasztó indokolatlanul megszólal	Beázás, érzékelő hiba, elektromos zárlat	Beázás megszüntetése, érzékelő cseréje, elektromos rendszer átvizsgálása

Fontos! Ha nem vagy biztos a dolgodban, fordulj szakemberhez!

Példák felhasználói kérdésekre és válaszokra:

Kérdés: "Daewo Matizom akkumulátor töltés után nem indul. Nyitható a zár, de folyamatosan riaszt - hang nélkül - csak villog. A távirányítóval nem lehet kikapcsolni. És sajnos beindítani sem. Mi lehet a probléma? Milyen szakemberhez forduljak?"
Válasz: "Ha a távirányító külön van a kulcstól, akkor utólagos riasztó van benne."
Kérdés: "Opel Zafira hátsó bal ajtó egy évben 2x nem nyílt ki majd egy hét után ismét működött. Ma mindkét távirányítóval próbáltam kinyitni. A gombnyomásra nem reagált egyiknél sem. Az 5. ajtó meg a bal hátsó nem nyílik. Autó akkumulátor működik."
Kérdés: "Van egy 2005-ös Audi A3 Sportback gépkocsim. Sajnos a központizár nem működik a távirányítóval. Egyik kulcscsal sem. Mind2 kulcs az eredeti gyári bicskakulcsok. Próbáltuk programozni a gombnyomkodással, valamint számítógéppel is (3 különböző programmal) gyárival is! Rátanításkor első próbára felvillannak az indexek, de utána azonnal elfelejti."

A központi zár meghibásodása sokféle okra vezethető vissza, ezért fontos a szakszerű diagnosztizálás és javítás. Reméljük, ez a cikk segített eligazodni a leggyakoribb problémák között.
