A központi befecskendező szelep működése és karbantartása

A modern belső égésű motorok szívében számos komplex alkatrész működik együtt, biztosítva a jármű zavartalan és hatékony működését. Ezek közül az egyik legkritikusabb, mégis gyakran alábecsült komponens a befecskendező szelep. A karburátoros rendszerek korában az üzemanyag-levegő keverék előállítása sokkal kevésbé volt precíz, és a környezeti feltételek, mint a hőmérséklet vagy a tengerszint feletti magasság, jelentősen befolyásolták a motor hatékonyságát.

A befecskendező szelep nem csupán egy egyszerű mechanikus alkatrész; valójában egy rendkívül kifinomult elektromechanikus egység, amely millimásodpercek alatti pontossággal képes nyitni és zárni, szabályozva az átáramló üzemanyag mennyiségét. Ahhoz, hogy megértsük a befecskendező szelep elengedhetetlen szerepét, mélyebbre kell ásnunk a működési elvében, a különböző típusokban, a vezérlés mechanizmusában, valamint az esetleges hibáiban és azok megelőzésében.

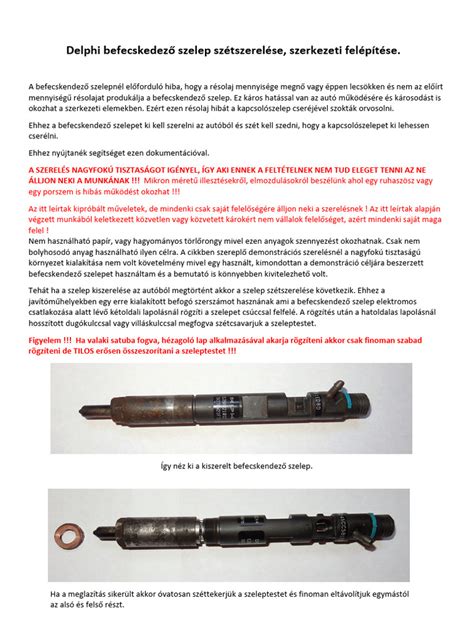

Befecskendezo szelep elhelyezkedese egy motorban

A befecskendező szelep működési elve

A befecskendező szelep működése az elektromechanika alapjain nyugszik. Lényegében egy elektromágnesesen vagy piezoelektromosan vezérelt szelep, amely a motorvezérlő egység (ECU - Engine Control Unit) parancsára nyit és zár. Amikor az ECU jelet küld, az elektromos áram átfolyik a szelep tekercsén, mágneses teret hozva létre. Az üzemanyagot egy üzemanyagpumpa szállítja a befecskendezőkhöz egy bizonyos nyomáson. A befecskendező szelep nyitásakor az üzemanyagot finom köd formájában porlasztja az égéstérbe vagy a szívócsőbe.

A befecskendezés időzítése és időtartama kulcsfontosságú. Az ECU folyamatosan figyeli a motor különböző paramétereit (fordulatszám, terhelés, levegő mennyisége, hőmérséklet stb.) számos érzékelő segítségével, és ezek alapján pontosan kiszámítja, mikor és mennyi üzemanyagot kell befecskendezni.

A befecskendező szelepek kialakítása és anyaghasználata rendkívül robusztus, hiszen extrém körülmények között kell működniük: magas hőmérsékleten, nagy nyomáson és agresszív vegyi anyagok (üzemanyag) jelenlétében.

Központi befecskendező szelep hibajelenségei Opel Corsánál

A befecskendező rendszerek fejlődése

Az üzemanyag befecskendezés koncepciója nem újkeletű, már a 20. század elején is kísérleteztek vele, elsősorban repülőgépmotorokban és dízelmotorokban. Azonban a személyautókban történő elterjedése a karburátorok dominanciája miatt lassabban haladt. Az 1950-es évektől kezdődően jelentek meg az első mechanikus befecskendezési rendszerek a személyautókban, például a Mercedes-Benz 300 SL modellben.

A valódi áttörést az elektronikus üzemanyag-befecskendezés (EFI - Electronic Fuel Injection) megjelenése hozta el az 1970-es években. Az ECU-k fejlődésével lehetővé vált a motor működési paramétereinek folyamatos monitorozása és az üzemanyag-befecskendezés dinamikus szabályozása. Az EFI rendszerek kezdetben egy- vagy központi befecskendezésűek (Single-Point/Throttle Body Injection) voltak, ahol egyetlen befecskendező szelep adagolta az üzemanyagot a szívócsőbe, hasonlóan a karburátorhoz.

Később elterjedt a többpontos befecskendezés (Multi-Point Fuel Injection - MPFI vagy PFI), ahol minden hengerhez külön befecskendező szelep tartozott, közvetlenül a szívószelep elé helyezve. A legújabb generációs rendszerek, mint a közvetlen befecskendezés (Direct Injection - DI, vagy GDI benzines motoroknál és Common Rail dízelmotoroknál), az üzemanyagot közvetlenül az égéstérbe juttatják, rendkívül nagy nyomáson.

A befecskendező szelepek típusai

A befecskendező szelepek típusai alapvetően az üzemanyag-befecskendezési rendszer kialakításától függnek.

Központi befecskendezés (Single-Point Injection - SPI)

Ez volt az egyik első elektronikus befecskendezési rendszer, amely a karburátorokat váltotta fel. Egyetlen befecskendező szelep található a fojtószelep házában, amely az összes henger számára adagolja az üzemanyagot a szívócsőbe. Bár hatékonyabb volt, mint a karburátor, a precizitása elmaradt a későbbi rendszerekétől, mivel az üzemanyagnak még hosszú utat kellett megtennie a szívócsőben, mielőtt elérte volna az égésteret.

XC90 központi zár javítási útmutató

Többpontos befecskendezés (Multi-Point Fuel Injection - MPFI)

Ez a típus jelentős előrelépést jelentett. Itt minden hengerhez külön befecskendező szelep tartozik, amely közvetlenül a szívószelep elé juttatja az üzemanyagot. Ez a megoldás sokkal pontosabb üzemanyag-adagolást tesz lehetővé, mivel az üzemanyag-levegő keverék már a szívószelep nyitásakor elérhető az égéstér számára. Az MPFI szelepek jellemzően alacsonyabb nyomáson (2-4 bar) működnek, és a befecskendezési időzítés a szívószelep nyitásához igazodik.

Közvetlen befecskendezés (Direct Injection - DI)

Ez a legmodernebb és leghatékonyabb befecskendezési technológia, amely mind a benzines (GDI - Gasoline Direct Injection), mind a dízelmotorokban (Common Rail Direct Injection - CRDI) elterjedt. A GDI motoroknál az üzemanyagot akár 200 bar nyomáson is befecskendezhetik, míg a CRDI dízelmotoroknál ez az érték elérheti a 2500-3000 bart is.

Közvetlen és közvetett befecskendezés összehasonlítása

Azonban a közvetlen befecskendezésnek vannak kihívásai is, mint például a szívószelepeken lerakódó koksz (karbon lerakódás) problémája, mivel az üzemanyag nem mossa át azokat. Ezért sok modern GDI motor kombinálja a közvetlen és a szívócső befecskendezést (ún.

Common Rail (közös nyomócső)

A dízelmotoroknál a Common Rail (közös nyomócső) rendszer forradalmasította a befecskendezést. Itt egyetlen nagynyomású pumpa tartja fenn a rendkívül magas nyomást (akár 2500-3000 bar) egy közös nyomócsőben, ahonnan az üzemanyagot az egyes befecskendező szelepek kapják.

Zárjavítás és átalakítás

A befecskendező szelep főbb alkatrészei

Bár a különböző típusú befecskendező szelepek kialakítása eltérő lehet, az alapvető komponensek hasonlóságot mutatnak:

Szelep test (housing): Ez a befecskendező külső burkolata, amely általában fémből, rozsdamentes acélból készül, hogy ellenálljon a magas nyomásnak, hőmérsékletnek és az üzemanyag korrozív hatásainak.
Elektromos csatlakozó (electrical connector): Ezen keresztül kapja a befecskendező az ECU-tól az elektromos jelet, ami aktiválja a szelepet.
Elektromágneses tekercs (solenoid coil) vagy piezoelektromos elem: Ez a befecskendező szíve. Az ECU által küldött elektromos áram hatására az elektromágneses tekercs mágneses teret hoz létre, ami mozgatja a szelep tűjét.
Szelep tű (pintle/valve needle): Ez a mozgó rész, amely nyitja és zárja az üzemanyag áramlását. Amikor az elektromágneses tér felemeli, az üzemanyag átáramlik a fúvókán.
Fúvóka (nozzle): Ez a befecskendező legalsó része, amelyen keresztül az üzemanyag porlasztva távozik. A fúvóka kialakítása (furatok száma, mérete, elhelyezkedése) határozza meg a permetezési mintát és a cseppek méretét.
Üzemanyagszűrő kosár (filter basket): Egy apró szűrő, amely a befecskendező bemeneti oldalán található, és megakadályozza, hogy a szennyeződések bejussanak a szelepbe és eltömítsék azt.
O-gyűrűk és tömítések (O-rings and seals): Ezek biztosítják a befecskendező szelep hermetikus tömítését a motorblokkban vagy a szívócsőben, megakadályozva az üzemanyag szivárgását és a vákuumveszteséget.

Ezeknek az alkatrészeknek az összehangolt és precíz működése garantálja, hogy a motor a lehető legoptimálisabban működjön.

A befecskendező rendszer érzékelői és vezérlése

A befecskendező szelepek önmagukban nem lennének képesek a precíz működésre a motorvezérlő egység (ECU) és a hozzá csatlakozó érzékelők hálózata nélkül.

Oxigénérzékelő (Lambda szonda): A kipufogógáz oxigéntartalmát méri, visszajelzést adva az ECU-nak az égés hatékonyságáról és az üzemanyag-levegő keverék arányáról.
MAP szenzor (Manifold Absolute Pressure): A szívócsőben uralkodó nyomást méri, ami információt szolgáltat a motor terheléséről.
MAF szenzor (Mass Air Flow): A beszívott levegő mennyiségét méri.
Hőmérséklet érzékelők: A hűtőfolyadék és a beszívott levegő hőmérsékletét mérik.
Fojtószelep helyzet érzékelő (Throttle Position Sensor - TPS): A fojtószelep állását méri, ami a gázpedál helyzetétől függ.
Főtengely helyzet érzékelő (Crankshaft Position Sensor - CKP): A főtengely helyzetét és a motor fordulatszámát méri.

Ezen információk alapján az ECU egy komplex algoritmus segítségével határozza meg az egyes befecskendező szelepek nyitási idejét (befecskendezési időtartam) és az időzítését. Például, hidegindításkor az ECU dúsabb keveréket adagol, míg magas fordulatszámon és terhelésen megnöveli a befecskendezési időt a teljesítmény optimalizálása érdekében.

Az ECU és az érzékelők közötti kommunikáció folyamatos és rendkívül gyors, biztosítva a motor dinamikus és hatékony működését a legkülönfélébb körülmények között.

Injektor tisztítás házilag/ Injector cleaning at home/ DIY

A befecskendező szelepek jellemzői

A befecskendező szelepek teljesítményét és hatékonyságát számos jellemző befolyásolja:

Áramlási sebesség (Flow Rate): Ez az egyik legfontosabb paraméter, amely azt mutatja meg, mennyi üzemanyagot képes a befecskendező szelepe adott idő alatt (általában percenként) átengedni egy adott nyomáson. Mértékegysége jellemzően köbcentiméter per perc (cc/min) vagy font per óra (lbs/hr). A motor teljesítményéhez és hengerűrtartalmához megfelelő áramlási sebességű befecskendezőket kell választani.
Porlasztási minta (Spray Pattern): A befecskendező szelep fúvókájának kialakítása határozza meg az üzemanyag permetezési mintáját. Ez lehet keskeny kúpos, széles kúpos, vagy akár több sugarú is. A cél az, hogy az üzemanyag minél finomabb cseppekre bomoljon (atomizáció), és a lehető leggyorsabban elpárologjon, homogén keveréket alkotva a levegővel. Minél jobb a porlasztás, annál hatékonyabb és tisztább az égés.
Válaszidő (Response Time): A befecskendező szelepnek rendkívül gyorsan kell nyitnia és zárnia az ECU jelére. A válaszidő az az idő, ami eltelik az elektromos jel megérkezése és a szelep tényleges nyitása között. Minél rövidebb ez az idő, annál pontosabb az üzemanyag-adagolás, különösen magas fordulatszámon, ahol a befecskendezési ciklusok nagyon rövidek.
Konzisztencia (Consistency): Egy többhengeres motorban elengedhetetlen, hogy az összes befecskendező szelep azonos módon működjön. Az áramlási sebesség és a porlasztási minta konzisztenciája biztosítja, hogy minden henger egyformán működjön, elkerülve a motor egyenetlen járását, a vibrációt és a teljesítményingadozást.
Dinamikus tartomány (Dynamic Range): Ez a befecskendező azon képességét jelenti, hogy képes pontosan adagolni az üzemanyagot mind az alacsony, mind a magas terhelési tartományokban. Egy jó befecskendezőnek képesnek kell lennie rendkívül rövid impulzusokkal (néhány millimásodperc) is pontosan adagolni az üzemanyagot alapjáraton, és hosszú impulzusokkal is elegendő üzemanyagot juttatni a motorba teljes terhelésen.

A befecskendező szelepek hibái

Bár a befecskendező szelepek rendkívül megbízható alkatrészek, az idő múlásával és a használat során előfordulhatnak velük kapcsolatos problémák:

Eltömődés (Clogging): Ez az egyik leggyakoribb hiba. Az üzemanyagban lévő szennyeződések, lerakódások (különösen a nem megfelelő minőségű üzemanyag vagy a hosszú állásidő miatt kialakuló lakkréteg) eltömíthetik a befecskendező fúvókáit.
Szivárgás (Leaking): A befecskendező szelep külső tömítései (O-gyűrűk) vagy maga a szelep belső tömítései idővel elöregedhetnek, megkeményedhetnek vagy megsérülhetnek. Ez üzemanyag szivárgáshoz vezethet. Külső szivárgás esetén üzemanyagszag érezhető, és láthatóvá válhat az üzemanyag a befecskendező körül.
Elektromos hiba (Electrical Malfunction): A befecskendező szelep tekercse vagy elektromos csatlakozója meghibásodhat. Ez lehet szakadás (open circuit) vagy rövidzárlat (short circuit). Tünetek: Erős motor kihagyások (misfire) az érintett hengerben, rángatózás, teljesítményvesztés, “Check Engine” lámpa világít, hibakódok (pl.
Mechanikai hiba (Mechanical Failure): A szelep tűje vagy a rugója elkophat, beragadhat nyitott vagy zárt állapotban. Tünetek: Hasonló az eltömődéshez vagy az elektromos hibához, de tisztítás vagy elektromos teszt után sem javul.
Porlasztási probléma (Atomization Issues): A fúvóka sérülése vagy részleges eltömődése miatt a befecskendező nem képes az üzemanyagot megfelelő finomsággal és mintázattal porlasztani.

A hibák diagnosztizálása

A befecskendező szelepek hibáinak diagnosztizálása gyakran speciális eszközöket és szakértelmet igényel. A befecskendező szelepek hibáinak pontos azonosítása kulcsfontosságú a motor megfelelő működésének helyreállításához.

Szemrevételezés (Visual Inspection): Ez az első és legegyszerűbb lépés. Meg kell vizsgálni a befecskendező szelepek külső állapotát. Keresünk-e szivárgásra utaló jeleket (üzemanyagnyomok, nedvesség), sérült elektromos csatlakozókat vagy elöregedett O-gyűrűket.
Ellenállás mérés (Resistance Measurement): Az elektromágneses befecskendező szelepek tekercsének ellenállását multiméterrel lehet mérni. A gyártó által megadott értékhez (általában 10-16 ohm) képest jelentős eltérés (szakadás vagy rövidzárlat) elektromos hibára utal.
Üzemanyagnyomás mérés (Fuel Pressure Testing): Az üzemanyagrendszer nyomásának ellenőrzése fontos, mivel a befecskendezők csak megfelelő nyomáson működnek hatékonyan. Egy üzemanyagnyomás-mérő műszerrel ellenőrizhető a rendszer nyomása járó motornál és leállított állapotban is.
Szivárgás teszt (Leak Down Test): Ez a teszt azt ellenőrzi, hogy a befecskendező szelepek zárt állapotban is tartják-e a nyomást.
Befecskendező szelep tesztpad (Injector Flow Testing): Ez a leghatékonyabb módja a befecskendező szelepek állapotának felmérésére, de speciális tesztpadot igényel. A befecskendezőket eltávolítják a motorból, és egy tesztgépre szerelik, amely különböző nyomásviszonyok és impulzusidők mellett méri az átfolyó üzemanyag mennyiségét, és vizuálisan ellenőrzi a porlasztási mintát.
Hibakód olvasás (Diagnostic Trouble Codes - DTC): A modern autókban az ECU tárolja a hibakódokat (DTC - Diagnostic Trouble Codes), amelyek speciális diagnosztikai szoftverrel kiolvashatók. Ezek a kódok gyakran pontosan megmondják, melyik henger befecskendezőjével van probléma (pl. P0201 - Injector Circuit/Open - Cylinder 1).
Hengerenkénti teljesítményteszt (Cylinder Balance Test): A hengerenkénti teljesítményteszt során az egyes hengerek gyújtását vagy befecskendezését ideiglenesen lekapcsolva figyelik a motor fordulatszámának változását.

A befecskendező szelepek hibáinak pontos diagnosztizálása szakértelmet és megfelelő felszerelést igényel.

A megelőzés és karbantartás

A befecskendező szelepek élettartamának meghosszabbítása és a problémák megelőzése érdekében fontos a rendszeres karbantartás és a megfelelő üzemeltetés:

Minőségi üzemanyag használata (Use High-Quality Fuel): Talán a legfontosabb tényező. A rossz minőségű üzemanyag, amely szennyeződéseket, vizet vagy adalékanyagokat tartalmaz, eltömítheti a befecskendezőket, és lerakódásokat okozhat. Mindig megbízható forrásból származó, jó minőségű üzemanyagot tankoljunk.
Üzemanyagszűrő cseréje (Replace Fuel Filter Regularly): Az üzemanyagszűrő feladata, hogy kiszűrje a szennyeződéseket az üzemanyagból, mielőtt az elérné a befecskendezőket. Egy eltömődött vagy elhanyagolt szűrő nemcsak a befecskendezőkhöz jutó szennyeződések mennyiségét növeli, hanem az üzemanyagnyomásra is negatív hatással lehet.
Üzemanyagrendszer tisztító adalékok használata (Use Fuel System Cleaner): Időnként, különösen régebbi járműveknél vagy ha gyanakszunk lerakódásokra, érdemes minőségi üzemanyagrendszer tisztító adalékot használni. Ezek az adalékok segíthetnek feloldani a befecskendező szelepeken és az égéstérben lerakódott szennyeződéseket.
Professzionális tisztítás (Professional Cleaning): Ha a befecskendezők már jelentősen eltömődtek, a legjobb megoldás a professzionális ultrahangos tisztítás. Ennek során a befecskendezőket eltávolítják a motorból, és egy speciális ultrahangos kádban, tisztítófolyadékban tisztítják meg őket. Ezt követően tesztpadon ellenőrzik az áramlási sebességet és a porlasztási mintát.
Rendszeres szerviz (Regular Maintenance): A rendszeres motorszerviz során a szerelő ellenőrizheti az üzemanyagrendszer állapotát, és időben észlelheti az esetleges problémákat.
Megfelelő vezetési stílus (Driving Habits): Bár közvetetten, de a vezetési stílus is befolyásolhatja a befecskendezők élettartamát.

A befecskendező szelepek cseréje drága lehet, különösen a modern, nagy nyomású rendszereknél.

A befecskendező szelepek környezetvédelmi szerepe

A befecskendező szelepek fejlődése és precíziós működése alapvető szerepet játszott abban, hogy a modern belső égésű motorok megfeleljenek a szigorúbb és szigorúbb környezetvédelmi előírásoknak.

A befecskendező szelepek által biztosított precíz üzemanyag-adagolás és kiváló porlasztás lehetővé teszi a teljesebb égést az égéstérben. Ez azt jelenti, hogy kevesebb elégetlen üzemanyag (szénhidrogén - HC) és szén-monoxid (CO) távozik a kipufogógázokkal.

A közvetlen befecskendezésű rendszerek, különösen a Common Rail dízelmotorok, további jelentős előrelépést hoztak. A többlépcsős befecskendezés (elő-, fő- és utólagos befecskendezés) lehetővé teszi az égési folyamat optimalizálását, ami csökkenti a nitrogén-oxidok (NOx) és a részecskék (PM - korom) képződését. Az utólagos befecskendezésnek is fontos szerepe van a dízel részecskeszűrők (DPF - Diesel Particulate Filter) regenerálásában. Ilyenkor az üzemanyagot a kipufogóütemben fecskendezik be, hogy az a DPF-ben elégjen, kiégetve a felgyülemlett koromrészecskéket.

Gyakori problémák régebbi autóknál

Korosabb autóknál az üzemanyag ellátás részleges hibája vagy teljes összeomlása gyakran előfordul. Korábban szinte csak acéllemezből kialakított "tank" volt használatban. Ezt belső felületvédelemmel is ellátták, ami idővel hajlamos volt kis részenkénti leválásra, porlásra. A folyamatot gyorsította egyes benzinadalékoknak a használata.

A RENDSZER ELSZENNYEZŐDÉSE: éltesebb autóknál az egyik legnagyobb probléma, a gond mindjárt a tanknál kezdődik. A belső korrózió védelem ha elkezd porladozni a tartály belső faláról - régebbi konstrukcióknál - ez állandó szennyeződés forrása. A műanyag tartályoknál ilyen gondok már nincsenek. A benzinben van néha egy és más /pl. víz/ ami ott nem nagyon hiányzik.
