Az autóvezetés élményének és hatékonyságának egyik alapköve a sima sebességváltás. Ezt a zökkenőmentes átmenetet egy láthatatlan, mégis kulcsfontosságú alkatrész biztosítja: a kuplung. Nélküle az autózás nemcsak kényelmetlen, de szinte lehetetlen lenne, hiszen a motor és a sebességváltó közötti kapcsolatot hivatott szabályozni.

Ez a bonyolult, mégis elegánsan egyszerű szerkezet teszi lehetővé, hogy a motor folyamatosan forogva adja át az erejét a kerekeknek, miközben mi a megfelelő fokozatot választjuk ki. A kuplung szerepe messze túlmutat a puszta sebességváltáson. Alapvető feladata, hogy a motor forgó mozgását, azaz a nyomatékot, szükség szerint átadja a sebességváltónak, vagy pedig teljesen megszakítsa ezt a kapcsolatot.

Ez a képesség teszi lehetővé az autó elindulását anélkül, hogy a motor lefulladna, illetve a fokozatok közötti zökkenőmentes átkapcsolást. Gondoljunk csak bele: a motor folyamatosan jár, még akkor is, ha az autó áll. Ahhoz, hogy a kerekek mozduljanak, a motor erejét fokozatosan kell átvinni a hajtásláncra.

A kuplung működésének megértéséhez elsőként az alapvető fizikai elvre kell fókuszálnunk: a súrlódásra. A kuplung lényegében egy súrlódó tengelykapcsoló, amely két forgó alkatrész (a motor lendkereke és a kuplungtárcsa) között hoz létre vagy szakít meg kapcsolatot. Amikor a két felület összenyomódik, a súrlódás révén az egyik alkatrész forgása átadódik a másiknak.

A kuplung története és fejlődése

A gépjárművek fejlődésével párhuzamosan a kuplungok is jelentős evolúción mentek keresztül. Az első gépkocsikban még meglehetősen kezdetleges, gyakran kúpos vagy lamellás szerkezetek látták el a feladatot, amelyek működése sokszor rángatózó és nehézkes volt. A 20. század elején jelentek meg a ma is ismert egytárcsás száraz kuplungok, amelyek a megbízhatóság és a hatékonyság terén is áttörést hoztak. A technológia folyamatosan finomodott, a súrlódó anyagok fejlődtek, és a szerkezetek egyre kompaktabbá és tartósabbá váltak.

Kuplungpedál problémák – okok és megoldások

A kuplungok története szorosan összefonódik a belső égésű motorok fejlődésével. Mivel ezek a motorok csak bizonyos fordulatszám-tartományban képesek elegendő nyomatékot leadni, és nem tudnak álló helyzetből azonnal elindulni, szükség volt egy eszközre, amely lehetővé teszi a motor járását, miközben az autó áll, és fokozatosan kapcsolja be a hajtásláncot. Ez a felismerés vezetett a súrlódó tengelykapcsoló, azaz a kuplung megalkotásához, amely azóta is a manuális sebességváltós autók elengedhetetlen része.

A kuplung főbb alkotóelemei

Ahhoz, hogy megértsük a kuplung működését, elengedhetetlen ismerni annak főbb alkotóelemeit és azok szerepét. Bár a pontos felépítés márkától és modelltől függően eltérhet, az alapvető elemek minden manuális váltós autóban azonosak.

Lendkerék

A lendkerék a motor főtengelyének végére szerelt, masszív, nagy tömegű alkatrész. Két fő feladata van: egyrészt egyensúlyozza a motor forgását, csökkentve a rezgéseket és simábbá téve a járását, másrészt súrlódó felületet biztosít a kuplungtárcsa számára. A lendkerékhez rögzül a kuplungszerkezet háza, és ez az az alkatrész, amely a motor erejét közvetlenül átadja a kuplungtárcsának, amikor az összekapcsolódik vele.

Kuplungtárcsa

A kuplungtárcsa a kuplung rendszer szívét képezi. Ez egy vékony, kör alakú tárcsa, amelynek mindkét oldalán súrlódó anyaggal (ferodóval) bevont felületek találhatók. Közepén egy agy van, amely a sebességváltó bemenő tengelyére illeszkedik, és rugalmasan, bordázottan kapcsolódik hozzá. A tárcsa feladata, hogy a súrlódás révén átvegye a motor forgását a lendkeréktől és a nyomólaptól, majd átadja azt a sebességváltó tengelyének.

Nyomólap

A nyomólap egy erős rugókkal (általában membránrugóval) ellátott fémlemez, amely a kuplungtárcsát a lendkerékhez szorítja. Ez az összenyomás biztosítja az erőátvitelt. A nyomólap és a rugórendszer egyetlen egységbe, a kuplungszerkezetbe van foglalva, amelyet a lendkerékhez csavaroznak. Amikor a kuplungpedált benyomjuk, a kinyomócsapágy a nyomólap rugójára hat, eloldva ezzel a tárcsát a lendkeréktől, megszakítva az erőátvitelt.

Simson kuplung javítás lépésről lépésre

Kinyomócsapágy

A kinyomócsapágy feladata, hogy a kuplungvilla által kifejtett erőt a forgó nyomólapra továbbítsa. Ez a csapágy lehetővé teszi, hogy egy álló alkatrész (a villa) egy forgó alkatrészt (a nyomólapot) mozgasson anélkül, hogy súrlódás lépne fel köztük. Amikor a pedált lenyomjuk, a kinyomócsapágy előre mozog, ráfeszül a nyomólap membránrugójára, és eloldja a kuplungot.

Kuplungvilla

A kuplungvilla egy kar, amely a kuplungpedálról érkező mozgást továbbítja a kinyomócsapágynak. Ez a villa a mechanikus vagy hidraulikus működtető rendszer része. A mechanikus rendszerek bowdennel (drótkötéllel) működnek, míg a hidraulikus rendszerek folyadéknyomást használnak. Utóbbiak a modernebbek és kényelmesebbek, mivel kisebb pedálerőt igényelnek, és jobban kompenzálják a kuplung kopását.

A hidraulikus rendszer egy főhengert (a pedálnál) és egy munkahengert (a kuplungnál) tartalmaz, amelyeket hidraulikus folyadék köt össze.

Kettős tömegű lendkerék

A kettős tömegű lendkerék egy speciális lendkerék, amelyet a modern dízel- és benzines autókban használnak a motor és a hajtáslánc közötti rezgések csillapítására. Két különálló tömegből áll, amelyeket rugók és csillapító elemek kötnek össze. Ez a szerkezet hatékonyan elnyeli a motor egyenetlen járásából (különösen alacsony fordulatszámon) eredő torziós rezgéseket, így simábbá és csendesebbé teszi a vezetést, valamint védi a sebességváltót a károsodástól. Bár drágább és bonyolultabb, mint az egyszerű lendkerék, jelentősen hozzájárul a modern autók komfortjához és tartósságához.

Ezek az alkatrészek összehangolt működése biztosítja, hogy a vezető precízen szabályozhassa a motor és a hajtáslánc közötti kapcsolatot. A kuplungpedál lenyomásával a vezető közvetlenül befolyásolja a kinyomócsapágy mozgását, amely aztán a nyomólap rugóit eloldja, megszakítva az erőátvitelt. A pedál felengedésekor a folyamat fordítottja történik, és a súrlódó felületek újra összekapcsolódnak, fokozatosan átadva a nyomatékot.

Mire figyeljünk a Peugeot 206 kuplung cseréjekor?

A kuplung működése lépésről lépésre

A kuplung működési elve a súrlódáson alapul, de a folyamat részletesebb megértéséhez érdemes lépésről lépésre áttekinteni, mi történik a pedál lenyomásakor és felengedésekor.

Kuplungpedál felengedve: Amikor a kuplungpedál teljesen fel van engedve, a kuplungszerkezetben lévő nyomólap rugóerővel a kuplungtárcsát a lendkerékhez szorítja. Ebben az állapotban a kuplung “zárva” van, vagyis a motor főtengelyével együtt forgó lendkerék és a sebességváltó bemenő tengelyére szerelt kuplungtárcsa szorosan összekapcsolódik. A súrlódó felületek között teljes az érintkezés, így a motor által termelt nyomaték teljes mértékben átadódik a sebességváltón keresztül a hajtásláncra, majd a kerekekre. Ebben a fázisban a kuplungtárcsa és a lendkerék gyakorlatilag egy egységként forog, azonos fordulatszámmal. Nincs relatív mozgás, nincs csúszás a súrlódó felületek között (ideális esetben), így a nyomatékátvitel maximális hatékonysággal történik.
Kuplungpedál lenyomva: Amikor a vezető lenyomja a kuplungpedált, egy összetett mechanizmus lép működésbe. A pedál mozgása áttevődik a kuplungvillára (mechanikus vagy hidraulikus úton), amely a kinyomócsapágyat a nyomólap membránrugója felé tolja. A kinyomócsapágy nyomása hatására a membránrugó deformálódik, és elhúzza a nyomólapot a kuplungtárcsától. Ebben a “szétkapcsolt” állapotban a motor továbbra is forog a lendkerékkel együtt, de a kuplungtárcsa már nem kap nyomatékot. A sebességváltó bemenő tengelye, és vele együtt a kuplungtárcsa szabadon foroghat, vagy megállhat, függetlenül a motor fordulatszámától. Ez az a pillanat, amikor a vezető sebességet válthat, hiszen a motor terhelés nélkül van, és a sebességváltó fogaskerekei könnyedén szétkapcsolódhatnak és összekapcsolódhatnak a megfelelő fokozat kiválasztásához.
Sebességváltás: A sebességváltás folyamata a kuplung benyomásával kezdődik, majd a sebességváltó kar mozgatásával folytatódik. A kuplung benyomása után a vezető kiválasztja a kívánt sebességfokozatot. Ekkor a sebességváltóban a megfelelő fogaskerekek összekapcsolódnak. Ez a fokozatos felengedés a kulcsa a sima sebességváltásnak. Ahogy a pedál emelkedik, a nyomólap lassan ismét rászorul a kuplungtárcsára. Eleinte a súrlódó felületek csak enyhén érintkeznek, és csúszás lép fel a lendkerék és a kuplungtárcsa között. Ez a csúszás teszi lehetővé, hogy a motor fordulatszáma és a sebességváltó bemenő tengelyének fordulatszáma fokozatosan kiegyenlítődjön.
Elindulás: Az elindulás a kuplung működésének egyik legérzékenyebb és legfontosabb fázisa. Amikor az autó áll, és a motor jár, a vezető benyomja a kuplungot, egyesbe teszi a sebességváltót, majd lassan felengedi a pedált, miközben finoman gázt ad. Ebben a fázisban a kuplungot “csúsztatni” kell. A csúszás során a motor fordulatszáma magasabb, mint a kuplungtárcsa fordulatszáma (amely a sebességváltóval és a kerekekkel van összeköttetésben). Ahogy a vezető egyre jobban felengedi a pedált és gázt ad, a súrlódó felületek közötti nyomás nő, a csúszás csökken, és a motor nyomatéka egyre nagyobb mértékben adódik át a kerekekre. Amikor a pedál teljesen fel van engedve, a kuplung teljesen zárva van, és az autó elindul.

Ez a lépésről lépésre történő működés mutatja be, hogy a kuplung nem csupán egy egyszerű ki/be kapcsoló, hanem egy finomhangolt mechanizmus, amely a motor és a hajtáslánc közötti kapcsolatot precízen szabályozza.

A kuplung típusai

Bár az alapelv - a súrlódás elve - minden kuplungnál azonos, a gépjárműipar számos különböző típust fejlesztett ki az idők során, amelyek eltérő igényekre és felhasználási módokra optimalizáltak.

Egytárcsás száraz kuplung

Az egytárcsás száraz kuplung a legelterjedtebb típus a személyautókban és a könnyű haszongépjárművekben. Ahogy a neve is mutatja, egyetlen kuplungtárcsát használ, amely szárazon, olaj nélkül működik. Előnyei közé tartozik az egyszerű felépítés, a viszonylag alacsony gyártási költség és a jó hatásfok. A súrlódó anyagok fejlődésével ezek a kuplungok rendkívül tartósak és megbízhatóak lettek. A legtöbb, manuális sebességváltóval szerelt autóban ezzel a típussal találkozhatunk.

Többtárcsás kuplung

A többtárcsás kuplungok több, egymásra rétegzett kuplungtárcsát és nyomólapot használnak. Ezek a rendszerek sokkal nagyobb nyomaték átvitelére képesek kisebb átmérő mellett, mint az egytárcsás változatok. Emiatt gyakran alkalmazzák őket motorkerékpárokban, versenyautókban, valamint nehéz tehergépjárművekben és munkagépekben. A nagyobb súrlódó felület révén nagyobb erőt tudnak átvinni, és jobban ellenállnak a hőterhelésnek.

Nedves kuplung

A nedves kuplungok olyan többtárcsás rendszerek, amelyek olajfürdőben működnek. Az olajnak több funkciója van: keni az alkatrészeket, hűti a súrlódó felületeket, és segíti a hő elvezetését. Ez a megoldás rendkívül tartós, és kiválóan alkalmas nagy igénybevételű alkalmazásokhoz, ahol a gyakori csúsztatás és a nagy nyomatékátvitel miatt jelentős hő termelődik. A legtöbb motorkerékpárban nedves kuplungot találunk, de egyes autókban, például a kettős kuplungos rendszerekben is alkalmazzák.

Kettős kuplungos váltó

A kettős kuplungos váltók (például a Volkswagen DSG, a Porsche PDK, vagy a Ford PowerShift) a manuális és az automata váltók előnyeit ötvözik. Lényegük, hogy két különálló kuplungszerkezetet tartalmaznak: az egyik a páros, a másik a páratlan sebességfokozatokért felel. Működésük során, miközben az egyik kuplung egy fokozatban hajt, a másik kuplung előre kiválasztja a következő fokozatot.

A kettős kuplungos rendszerek lehetnek szárazak vagy nedvesek. A nedves változatok általában nagyobb nyomatékra méretezettek és jobb hőkezelést biztosítanak, míg a szárazak könnyebbek és valamivel hatékonyabbak lehetnek kisebb nyomatékú motoroknál.

Hidraulikus vs. Mechanikus működtetés

Mechanikus működtetés: Ez a régebbi és egyszerűbb megoldás, ahol egy bowden (drótkötél) köti össze a pedált a kuplungvillával. A pedál lenyomásakor a bowden meghúzza a villát, amely működteti a kinyomócsapágyat.

Hidraulikus működtetés: A modern autók többségében hidraulikus rendszer biztosítja a kuplung működtetését. Itt a pedál lenyomásakor egy főhenger nyomást hoz létre a hidraulikus folyadékban, amely egy csövön keresztül eljut a munkahengerhez. A munkahenger nyomása mozgatja a kuplungvillát. Előnyei közé tartozik a kisebb pedálerő, a kopás automatikus kompenzálása (így a pedálút állandó marad), és a finomabb működés.

A kuplungtípusok és működtetési mechanizmusok sokfélesége jól mutatja, hogy a mérnökök folyamatosan keresik a jobb, hatékonyabb és kényelmesebb megoldásokat a motor és a hajtáslánc közötti kapcsolat szabályozására.

Kettős tömegű lendkerék (DMF)

Ahogy korábban említettük, a kettős tömegű lendkerék (Dual-Mass Flywheel, DMF) egy modern fejlesztés, amely jelentősen hozzájárul a mai autók komfortjához és a hajtáslánc védelméhez.

A modern motorok egyre nagyobb teljesítményt adnak le kisebb hengerűrtartalomból, gyakran turbófeltöltéssel. Emellett a károsanyag-kibocsátási normák szigorodása miatt a motorok működését optimalizálják, ami gyakran alacsonyabb fordulatszámon történő, de nagy nyomatékú működést eredményez. Ezek a tényezők, különösen a dízelmotorokra jellemző egynakarabb, egyenetlenebb járás, jelentős torziós rezgéseket generálnak a főtengelyen.

A hagyományos lendkerekek és a kuplungtárcsában lévő torziós rugók már nem voltak elegendőek ezen erős rezgések hatékony csillapítására. Ezért vált szükségessé egy olyan megoldás, amely a motor és a sebességváltó közé beépülve képes elnyelni és csillapítani ezeket a torziós lengéseket, mielőtt azok elérnék a váltót.

A két tömeg között egy rugó- és csillapítórendszer található. Ez a rendszer spirálrugókat és súrlódó elemeket tartalmaz, amelyek lehetővé teszik a két tömeg közötti relatív elfordulást. Amikor a motor egyenetlenül jár (pl. egy henger gyújtásakor hirtelen nyomatéklökés keletkezik), a primer tömeg fordulatszáma rövid időre megváltozik. A rugók és csillapítók elnyelik ezt a hirtelen mozgást, így a szekunder tömeg, és vele együtt a sebességváltó bemenő tengelye, sokkal simábban forog tovább.

Korlátozott élettartam

A benne lévő rugók és csillapítók idővel elhasználódnak, ami a lendkerék cseréjét teszi szükségessé. A kettős tömegű lendkerék élettartama nagymértékben függ a vezetési stílustól és a használati körülményektől, de általában 150.000 - 250.000 kilométer között van.

Ha a DMF meghibásodik, cserére szorul. Fontos, hogy a kuplung cseréjekor mindig ellenőrizzék a kettős tömegű lendkerék állapotát is, és szükség esetén cseréljék azt is. Sok esetben a komplett kuplungszettet (kuplungtárcsa, nyomólap, kinyomócsapágy) és a DMF-et együtt cserélik, ami jelentős költséggel járhat.

Összességében a kettős tömegű lendkerék egy olyan innováció, amely a modern autózás elengedhetetlen részévé vált.

A kuplung meghibásodásának jelei

A kuplung egy kopó alkatrész, amelynek élettartamát a vezetési stílus, a használati körülmények és a gyártási minőség is befolyásolja. Idővel azonban minden kuplung elhasználódik, és meghibásodhat. Fontos, hogy időben felismerjük a problémák jeleit, hogy elkerüljük a súlyosabb károsodásokat és a drágább javításokat.

Kuplung csúszás: Ez az egyik leggyakoribb kuplunghiba. Akkor fordul elő, amikor a kuplungtárcsa súrlódó felületei elkopnak, elzsírosodnak, vagy a nyomólap rugói meggyengülnek, és nem tudják kellő erővel a tárcsát a lendkerékhez szorítani.
Nehézkes sebességváltás: Ez a probléma akkor jelentkezik,...

Hogyan ismerhető fel a tengelykapcsoló meghibásodása | AUTODOC

Ha már beköszöntött végre a motoros idő, foglalkozzunk kicsit a dolgok technikai részével is, a mai téma nem más, mint a kuplung!

Mechanikus vagy hidraulikus kuplung?

Az öreg rókáknak nem nagyon fogunk tudni új infókkal szolgálni, de az új motorosok illetve a technika iránt érdeklődők egész nyugodtan olvassanak tovább. Ezzel gyakrabban lehet találkozni.

Ha az alapoktól indulunk, a kuplungot kétféle működési elv szerint lehet csoportosítani: mechanikus vagy hidraulikus. A mechanikus megoldásban a kuplungkarral közvetlenül működtetjük a kuplungot egy bowden segítségével, míg a hidraulikus verzióban a fékekhez hasonlóan folyadék, illetve a tengelykapcsoló munkahenger segítségével szakítjuk meg a hajtást.

Ha ugyanaz a cél, mégis miért választanak bizonyos gyártók különböző megoldásokat? Mindkettőnek megvannak a maga előnyei illetve hátrányai, kezdjük a gyakrabban előforduló mechanikus kuplunggal.

Mechanikus kuplung

Miért elterjedtebb ez a megoldás? Mert olcsóbb, könnyebb és egyszerűbb hidraulikus párjához képest. Ez pedig nem elhanyagolható szempont, sem a gyártó, sem a tulajdonos szempontjából sem. Viszont karbantartás szempontjából, a bowdent nem érdemes teljesen elhanyagolni. Illik a kuplung lamellák kopásához igazítani a kart: se a túl kevés se a túl sok mozgás nem egészséges.

A bowdent magát érdemes időnként ellenőrizni és kenőolajjal néha becseppenteni, nekem például pont a Hungaroringen szakadt el, ami azért elég kellemetlen élmény volt.

Hidraulikus kuplung

A hidraulikus kuplungnál ettől nem kell tartani, az olaj segítségével ugyanis olyan okos, hogy amíg van elég mennyiség belőle a rendszerben, mindig ugyanaz marad a fogáspont, egészen a kuplung tárcsa haláláig. Éppen ezért működtetésük is egyszerűbb és finomabb művelet.

Azért egy minimális karbantartás itt is erősen javasolt: mivel zárt, olajos rendszerről beszélünk, érdemes ránézni a tömítésekre, illetve mindenképpen előnyös, ha kétévente kicseréljük a folyadékot benne.

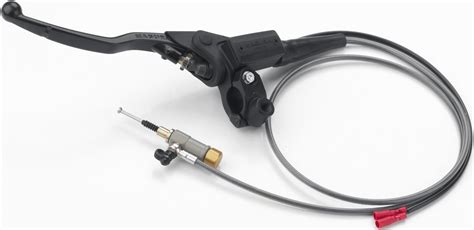

Mi van akkor, ha mechanikus kuplunggal szerelt a motorod, de te mindenáron hidrósat szeretnél? Semmi gond, a Magura kitalálta a Hymec nevű átalakító cuccot, ami már készen, motorra szabva érkezik a megrendelőhöz, ráadásul légtelenítve, és ásványi olajjal feltöltve, szóval annak a cseréjével sem kell bajlódni.
