A korszerű motorvezérlő rendszerek elengedhetetlen eleme a lambda szonda (oxigén szenzor). A benzines modellekben a benzin-levegő keverék összetételére jelentős ráhatása van, így a motorvezérlő rendszerben kiemelt jelentőséggel bír.

Tapasztalatok szerint az Otto-motorral szerelt autók egy része csökkent működőképességű, vagy rosszabb esetben teljesen működésképtelen szondával üzemel. Ugyanakkor legalább ekkora a száma azoknak az eseteknek, amikor téves hibabehatárolás miatt, vagy kósza ötletnek engedve tökéletesen működő szondát cserélnek le és dobnak ki.

Fontos megismerni a lambda szondát, hiszen működésképtelensége jelentős túlfogyasztást okozhat Otto-motor esetében. A benzinben túl dús keverék ráadásul lemossa a hengerfalról az olajfilmet, ami rendellenes motorkopáshoz vezet. A benzinnel felhígult motorolaj kenési problémákat okozhat. A dús keverék miatt a katalizátor hatékonysága drasztikusan leesik, a környezetet feleslegesen terheljük.

Lambdaszonda (O2 szenzor), és minden amit érdemes tudni róla

A Lambda Szonda Típusai és Működése

Alapértelmezésben un. "feszültségugrás-szondákról" beszélünk. A szabályzószonda a motor és a katalizátor közé van beépítve. Mivel korrekt működése viszonylag magas hőmérsékleten indul el ("megszólalási hőmérséklet", kb. 350 Celsius fok), legtöbbször fűtőelemet is alkalmaznak. Az 1, vagy 2 vezetékesben nincs fűtőelem, a 3, 4, ill. több vezetékesben viszont igen. A 850 fok feletti tartós hőterhelés a szonda gyors tönkremeneteléhez vezet.

Vezetékezés szerinti típusok:

1 vezetékes szonda: Csak jelvezeték van, a jel test maga a kocsiszekrény. Nem tartalmaz fűtőelemet.
3 vezetékes szonda: Egy jelvezeték (pl. fekete) és két fehér színű fűtésszál, melyek felcserélhetők.
4 vezetékes szonda: Külön jel és jel testvezeték, két fűtőszállal.

A szonda a kipufogógázok oxigéntartalmának függvényében változtatja a feszültségét, pontosabban feszültséget generál. Szegény keveréknél 0-0,3V, dúsnál 0,7-0,9V körüli ez az érték. (Ez a hagyományos, ún. Nernst szondára, és a planár szondára igaz). Az ideális, sztöchiometrikus, lambda=1 értékű keverékösszetételhez közelítésre, illetve ebből a tartományból történő kilépésre - nagyon szűk mezőn, az ún. lambda ablakon belül - nagy feszültségváltozással válaszol. Ez teszi alkalmassá a motorvezérlő rendszerben betöltött kiemelt szerepére.

Kipufogórendszerek katalizátor nélkül

A keverék változására rendkívül gyorsan reagál: a szakirodalom a szonda reakcióidejét 100ms alatti értékben határozza meg. A vezérlőegység ennek alapján ha dús a keverék, szegényíti, ha szegény, akkor dúsítja azt, a befecskendező szelepek nyitási idejét változtatva. A szokásos szabályozási sáv lambda értéke 0,97-1,03, ezt a tartományt nevezzük lambda ablaknak. Ilyenkor a szabályozás visszacsatolásos (closed loop).

Vannak a motornak olyan működési körülményei, amikor a keverékképzés - átmenetileg - eltér az ideálistól, a keverékképzés elhagyja a lambda ablakot. Ilyen a hidegindítás, a motor ilyenkor dúsabb keveréket igényel (és még a szonda sem érte el a megszólalási hőmérsékletet), ilyen a teljes terhelés állapota és a tolóüzem (motorfék). Nem felmelegedett szonda, vagy vezetékszakadás esetén az ECU hardveresen egy alapértékkel (általában 0,45V körül) helyettesíti be a kiesett jelet. Ilyenkor a motor open loop üzemmódban működik.

Lambda szonda típusok

A Nernst-Szonda Belső Felépítése

A lambda szondák megbontása, szétszerelése csak roncsolásos úton lehetséges. A szondakerámia a menetes fémházba kerül beszerelésre, elől furatokkal ellátott vagy felhasított védőcső takarja. A cirkondioxid kerámia tulajdonsága, hogy kb. 300 Celsius fok fölött átereszti az oxigénionokat.

A belül üreges szondakerámia külső és belső oldalát is egy vékony rétegben felvitt platinaréteg borítja, ez tölti be az elektróda szerepét. A szondakerámia külső felülete érintkezik a kipufogógázzal, míg a belső, üreges részbe külső levegő van vezetve. A kipufogógázban, illetve környezeti levegőben eltérő az oxigéntartalom, a kerámia már említett tulajdonságából adódóan oxigénion vándorlás jön létre, aminek következtében feszültség generálódik a két elektróda között.

Accord 2001 katalizátor karbantartás

A kerámia külső, tehát a kipufogó gázzal érintkező részén egy vékony kerámiaréteg védi a platinát a kipufogógáz esetleges szilárd részecskéitől.

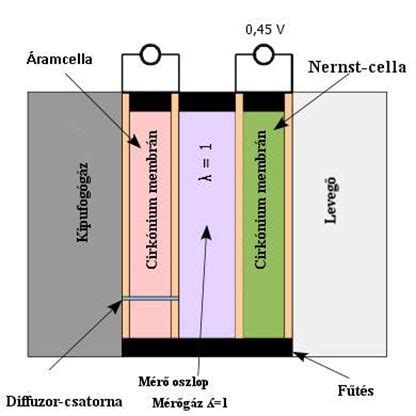

Nernst szonda felépítése

Planár Szonda

Bonyolultabb szerkezet a Bosch által kifejlesztett lapos mérőcellás (az autós köztudatban inkább a planár megnevezés ismert) szonda. A generált feszülség értéke itt is 0 és 1 Volt közötti. A kerámia egység magában foglalja a mérőcellát és a fűtőegységet is. Mint a kép jobb oldala is mutatja a mérőcella védelmére egy kettősfalú cső szolgál.

A planár szonda lényegesen jobb tulajdonságokkal bír, mint a fentebb említett Nernst-szonda. Már 150 Celsius fokos kipufogógáz hőmérsékleten működik, így a "megszólalási ideje" rendkívül kicsi, 3-5 másodperc. Akár 930 fokos hőmérsékletet is elvisel, várható élettartama hosszú. A planár szonda mára teljesen kiszorította a Nerst-szondát a gyári, első beépítés tekintetében.

Gyakran felmerülő kérdés: ha tönkrement a "mezei" szonda, lehetséges-e a lényegesen jobb paraméterekkel bíró planár szondára kicserélni? A műszaki jellemzőket szem előtt tartva ez a csere mindenképpen csak ajánlható. A planár szondát "mezeire" cserélni viszont semmiképp sem ajánlott, a lambda-szabályozás sínylené meg a gyengébb műszaki jellemzőket.

Hogyan Javítsuk a Katalizátor Hőmérséklet Jeladó Hibáját?

Szélessávú Lambda Szonda

A legújabb: az 5 ill. 6 vezetékes (ún. szélessávú) lambdaszonda. Extra széles működési tartományban dolgozik, 0,7-4 lambda érték között. A kábelek száma, és a csatlakozó az első pillantásra egyértelművé teszi: szélessávú szondáról van szó. Mivel ezt a szondatípust egyre több gépkocsinál alkalmazzák, előbb-utóbb minden érdeklődő találkozik vele, nem is beszélve a szakmát gyakorló kollégákról. Szegény keverékes közvetlen befecskendezésű rendszereknél csakis ez jöhet számításba.

A tág szabályzási sáv miatt a szonda működési módja meglehetősen bonyolult. A szonda lelke a szivattyúcella, amely oxigén-ionokat "pumpál" a szenzor "hagyományos" (Nernst) cellájához. A szivattyúzáshoz szükséges áram arányos a két cella közötti oxigénkoncentráció-különbséggel. Azaz, ha a Nernst cellában fenntartjuk a "lambda=1" légviszonyt, akkor a szivattyúzó áram arányos lesz a pillanatnyi légviszonnyal.

A nagyméretű szondacsatlakozó rejt még egy kalibráló ellenállást is, mely az ECU felé külön kivezetést kapott. Ez a magyarázat arra, hogy a szonda ugyan csak 5 vezetékes, a csatlakozótól az ECU-ig már 6 kábel fut.

Ellenállás-Ugrás Szondák

Az eddig említettektől teljesen eltérő az ún. "ellenállás-ugrás" szondák működési módja. (Ezen a néven kevesen ismerik, beleértve a legtöbb alkatrész forgalmazót is. Az "5 Voltos, négyvezetékes szonda" jobban elterjedt megjelölés.) Itt a kerámiaelem titándioxidból készül, ennek a tulajdonsága, hogy az ellenállását az oxigénkoncentráció függvényében változtatja. Itt az ECU által előállított feszültség csökkenésének a mértéke a szonda ellenállásától függ, ezt használja fel az ECU a keverék pillanatnyi összetételének pontos megállapításához.

Meglehetősen magas a megszólalási hőmérséklete, ezen részben segít a szonda fűtés. Nagyon kevés motornál találkozhatunk ezzel a szondatípussal, pl. a BMW, az Opel, a Volvo néhány típusán.

A Lambda Szonda Rögzítése és Meghúzási Nyomatéka

A szonda rögzítése - néhány, főleg japán kivételtől eltekintve - csavarmenettel történik (M18x1,5). Előírt meghúzási nyomaték: 35 - 55 Nm, típusfüggő. Az új szondák meneteit a gyártó rendszerint hőálló grafitos zsírral látja el, esélyt adva a szonda későbbi roncsolásmentes eltávolításának.

Nyomatékkulcs használata

A Lambda Szonda Diagnosztikája

A hagyományos lambdszondák szakszerű ellenőrzése kizárólag oszcilloszkóppal lehetséges. A mindennapi gyakorlatban a legtöbb szerviz természetesen diagnosztikai készülékkel vizsgálja a lambdaszondákat, keverékkorrekciós értékeket. Egy szonda általában 150-180 ezer km után kiöregszik, lelassul, a csúcstól-csúcsig feszültség értéke erősen lecsökken. Ilyenkor csak a csere segít.

Gyakori hibák és problémák:

Túlfogyasztás: Működésképtelen lambda szonda jelentős túlfogyasztást okozhat.
Katalizátor károsodása: A dús keverék miatt a katalizátor hatékonysága drasztikusan leesik.
Hibás jelzés: Az ECU lambdaszonda hibának véli, ha például a tartósan szegény keverék miatt a szonda kimenő feszültsége 0V körüli marad.

Lambda Szonda Csere

A lambda szonda cseréje nem minden esetben problémamentes. Már akár 8-10 éves autóknál is gyakran kell a csere során menetet javítani, és sokszor mindezt elképesztően rossz hozzáférési körülmények között. Amire külön felhívnánk a figyelmet, az a gyártó cikkszám pontos betartása: ha a lambdaszonda cseréjére kerül sor, az első lépés alvázszám alapján a megfelelő cikkszámú termék azonosítása, esetleges cseretermék vagy továbbfejlesztett alkatrész kinyomozása.

Az olcsó, "utángyártott" szondákkal rossz tapasztalataink vannak. A boltok kínálatában már néhány ezer forinttól találunk szondát. Élettartamuk nem egy esetben csak napokban mérhető, az is előfordul, hogy az új szonda beépítése után azonnal kiderül: kidobott pénz volt. Ilyen szondákat nem vásárolunk, ezt ügyfeleinknek sem ajánljuk - persze mindenki maga dönt. A mindössze néhány, garantáltan jó minőséget nyújtó gyártó hosszú élettartamú (180-220e km), rövid felmelegedési idejű (5-6 mp) csúcskategóriás szondái nem olcsók.

Összefoglaló

A lambda szonda egy kritikus alkatrész a modern autókban, amely befolyásolja az üzemanyag-fogyasztást, a károsanyag-kibocsátást és a motor teljesítményét. A megfelelő karbantartás és a szakszerű csere biztosítja a motor optimális működését és a környezet védelmét.
