Ford Mondeo MK2 Középkonzol Szétszerelése és a Műszerfal Fényerő Szabályozójának Pótlása

A Ford Mondeo MK2 középkonzoljának szétszerelése sokszor elkerülhetetlen a műszeregység javítása vagy a műszerfal fényerő szabályozójának pótlása miatt. Ebben a cikkben részletesen bemutatjuk, hogyan végezhető el ez a folyamat, különös figyelmet fordítva a gyakori hibákra és azok javítására.

A Műszerfal Fényerő Szabályozójának Pótlása

Néhány MK2-es Mondeo modellbe nem szereltek a szalagon műszerfal fényerő szabályzókapcsolót - ez főleg az alacsonyabb felszereltségű modelleknél fordul elő. A világításkapcsoló panelen, a szabályzó helyén egy takarófedél található.

Egy ilyen modell világítás paneljének kiszerelésekor láttam, hogy a fényerő állító csatlakozója ott van a fedél mögött, és be van kábelezve! Ekkor jött az ötlet, hogy egy bontóból beszerzett szabályozó beszerelésével pótolni lehetne a hiányt.

Kicsit utánajárva a dolognak, 2 fajta szabályzót használtak: 3 érintkezős és 2 érintkezős. A 3 érintkezős rendelkezik háttérvilágítással - egy rizsszem izzó van beépítve. A 2 érintkezős változatban nincs izzó, ez sötét marad.

Ellenőrizzük az autó előkészítését, és ha a képeken is látható sárga csatlakozón 3 vezeték van bekötve, keressünk 3 érintkezős kapcsolót. A rizsszem izzó általában ki van égve, ezt célszerű kicserélni.

Mondeo gumiabroncs útmutató

A kapcsoló szétszedhető az oldalán lévő füleit kiemelve, kettéválasztható. Vágjuk le a rossz izzó vezetékeit, és azokhoz forrasszuk hozzá az új izzó szálait.

A kormányoszlopot állítsuk kihúzott és felső állásra, hogy a világítás panelt könnyen ki tudjuk szerelni. Célszerű lebontani a kormány alatti burkolatot, ekkor belülről benyúlva megnyomható a panel, és nem karcoljuk meg a feszegetéskor.

Csavarjuk ki a fedelet, rögzítő csavarokat, és csavarozzuk be a szabályzót. Dugjuk rá a sárga csatlakozót, kapcsoljuk fel a világítást, és ellenőrizzük a működését.

Műszeregység Javítása: Általános Hibák és Megoldások

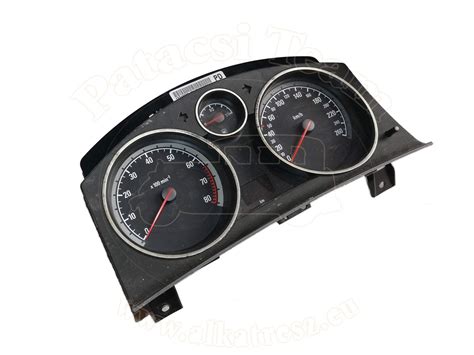

A műszeregységek meghibásodása számos problémát okozhat, a háttérvilágítás hiányától kezdve a mutatók helytelen működéséig. A javításhoz gyakran a műszeregység teljes szétszerelése szükséges.

Gyakori Hibajelenségek

Háttérvilágítás meghibásodása
Mutatók nem működnek, ugrálnak, szakadozva mutatják az értékeket
Kijelző hibái (pl. hiányzó pixelek)

Háttérvilágítás Javítása

Régebbi műszeregységekben még izzókat alkalmaztak megvilágításra. A modernebbekben LED-eket szerelnek be. A féloldalas megvilágítás a különböző fényerő miatt alakulhat ki.

Vízpumpa hibák és megelőzés

Sok esetben a világítás nem működik, mert az egyik izzó/LED kiégett, és emiatt a másik sem működik.

Mutatók Javítása

A mutatók meghibásodása gyakran a léptetőmotor hibájára vezethető vissza. Ezek a motorok egy fogaskereket mozgatnak, ami a műszer mutatóját működteti. A javításhoz a mutatók levétele szükséges, ügyelve arra, hogy a javítás elvégzése után könnyebb legyen beállítani.

A mutatók eltávolításakor használjunk egy csavarhúzót és a számlap közé helyezzünk egy papírdarabot, hogy ne sértsük meg a számlapot.

A motor tengelye megszorulhat, vagy a fogaskerék sérülhet. Ha a fogaskerék tengelye megszorul, a mutató nem fog megfelelően működni.

Kijelző Hibák Javítása

A kijelzőkön megjelenő hibák, mint például a hiányzó pixelek, gyakran a kontakt-forrasztási hibák miatt alakulnak ki. Ez különösen igaz az ólommentes forrasztással készült egységekre. Ilyenkor a csatlakozó aljzat forrasztása oxidálódik vagy repedve van.

Titkok a Majka klipből

A kijelző javításához gyakran új ellenállást kell beforrasztani a panelen alkalmazott grafit/festék alapú ellenállás miatt.

Kilométeróra Állás Beállítása és Műszeregység Klónozása

A kilométeróra állás beállítása speciális eszközöket igényel. A bontott műszeregység adaptálható, de csak a megfelelő km-óra állást kell beprogramoznunk.

Ehhez különleges programozók szükségesek, mint például Digiprog3, Digimaster, OBDSTAR, Vident Ismart900, Autel MaxiIM508/608 stb.

Bizonyos típusokhoz (pl. Skoda, VW, Opel) a műszeregységek klónozhatóak is, abban az esetben, ha CAN hálózati kapcsolatot is biztosítunk.

Fontos: A műszeregység javításakor mindig ügyeljünk a megfelelő eszközök és alkatrészek kiválasztására, valamint a pontos munkavégzésre a további károk elkerülése érdekében.
