Fékbetét csere Ford Mondeon – Lépésről lépésre

Ez a cikk a Fékbetét csere (MKIII első-hátsó) átdolgozása a Mondeo MK IV-es sorozatra, így a képek is onnan származnak.

Az autó használata során idővel elkopnak a fékbetétek és elhasználódnak a féktárcsák - szükség van cseréjükre. A magasabb felszereltségű modelleknél az AWS kijelzőbe épített visszajelző lámpa figyelmeztet a betétek kopására. Alacsonyabb felszereltségnél a kézifék visszajelzője - kiengedett kézifék esetén - gyullad ki, figyelmeztetve a tartályban lecsökkent folyadékszintre - ennek oka lehet folyadékszivárgás is, de többnyire a betétek kopásának a jele.

Célszerű mind a betétek, mind a tárcsák állapotát időnként ellenőríni - 5-10ezer km megtétele után, illetve téli nyári gumiváltásnál. Az új tárcsák vastagsága 24mm, kopottnak kell tekinteni 22. 2mm vastagság elérésekor vagy alatta!- cseréjük szükséges. A betétetek 1.5-2 mm kopófelület alatt már célszerű cserélni (a méret hátlap nélkül értendő) - a Mondeo-k fékbetétei nincsenek középen bevágva a kopási határok jelzésére. A motor teljesítménye, az autó felszereltsége valamint az évjárat függvényében kétféle első tárcsamérettel találkozhatunk. Az egy tengelyre szerelt tárcsákat, betéteket mindkét oldalon egy időben cserélni kell. A fékbetéteket a kereskedelem párban szállítja.

A féken végzett munkák tisztaságot és pontos munkavégzést igényelnek. Ha a szükséges szakértelem vagy szárszámozottság hiányzik a cserét szakműhelyben célszerű elvégezni. A féken végzett javítást követően ajánlott egy fékhatás mérést végeztetni erre szakosodott műhelyben!

Fékbetét csere lépésről lépésre egyszerűen

Tisztázni szeretném, hogy sem a www.MondeoClub.hu sem én, mint a cikk szerzője, nem vállalhatok semmilyen felelősséget a szerelési útmutató esetleges hibájából bekövetkezett kárért. A fékbetétből leváló fékpor mérgező a tisztítás lefúvatás alatt viseljünk porálarcot!

Hibák és fejlesztések a Ferrari 360 Modenánál

Cserealkatrészek beszerzése: A szükséges alkatrészeket megrendelhetjük Ford alkatrész kereskedésben a VIN tábla alapján, vagy méret szerint vásárolhatunk utánagyártott alkatrészeket is. A betétekből rendelkezésre áll kopásjelzővel ellátott változat ezekre az AWS -el felszerelt modelleknél van szükség. Előfordulhat, hogy a külső és a belső oldal is visszajelzős.

Lazítsuk le az első kerekeken a kerékanyákat. Húzzuk be a kéziféket és a hátsó kerekeket ékeljük ki. Emeljük meg az autó elejét és bakoljuk alá - ajánlott az alváznyúlványoknál bakolni. Vegyük le az első kerekeket és tegyük félre. Csak az egyik oldalt szereljük szét a mások, maradjon összeszerelt állapotban, mintának.

Amennyiben az előző betétcsere óta rendszeresen ellenőriztük a fékfolyadék szintet és utántöltöttük a tartályban lévő folyadék a dugattyúk visszanyomását követően a tartály, megtelik és ki fog folyni!!!! Készítsünk egy elszívó készüléket egy üres, száraz ½ literes ásványvizes palackból és némi vékony csőből (klímatisztítóhoz kapott cső megfelelő). Fúrjunk a flakon kupakjára egy szűk 4mm-es furatot és dugjunk bele egy darab csövet kb. 20 cm elegendő. Nyissuk fel a motorháztetőt vegyük le a fékfolyadék tartály kupakját. Nyomjuk össze a palackot és szívjunk le a tartályból a minimum jelig a fékfolyadékot. Vegyük ki a féknyereg csúszka porvédő kupakjait és a 7mm-es imbusz segítségével tekerjük ki a csavarokat.- vezetőket. A fékcsövet ne kössük le!

Előfordulhat, hogy a féktárcsa rászorult a kerékagyra és ütögetéssel sem sikerül leszedni. Sarokcsiszolóval vágjunk le egy félholdnyi szeletet a tárcsa középső részéről. Ne vágjuk át a tengelycsonkot csak a tárcsát, ügyeljünk a kerékcsavarok épségére! Tisztítsuk meg fúrógépbe fogott drótkorong segítségével a tengelycsonkot, hogy az új tárcsa tökéletesen felfeküdjön. kenjük be vékonyan fékpasztával - kerámiazsír - a betét alsó és felső fém vezetőit, és a hátlap azon részeit, ahol felfekszik a dugattyún, valamint a nyergen.

Illesszük helyére a nyerget a kengyelbe és rögzítsük a csúszó csapokkal. Akasszuk vissza a feszítő rugót a csőrös fogó segítségével. Ügyeljünk a rugó helyes felszerelésére, szükség esetén nézzük meg a másik oldalon. Egészítsük ki a folyadékszintet a Max, jelig a féktartályban friss, Ford Dot 4 fékfolyadékkal. Alacsony forgalmú útszakaszon ellenőrizzük a fék helyes működését. Az első 300km megtétele során kerüljük a vészfékezéseket. Az első kilométerek megtétele során a betétek az és a tárcsa tökéletesen összekopnak, így biztosítják a maximális fékhatást.

Hátsó fék felújítási útmutató: Nissan Micra III

Mikor kell cserélni a féktárcsát?

Nem akkor, amikor már jelez a fék kopásjelző, mert nem mindegyik Mondeoban van kopásjelző! Ezért nem árt legalább gumicserekor ránézni a fékbetétekre és a féktárcsákra. Az első féktárcsák hűtöttek a hátsó féktárcsák nem.

Szabály: a fékbetét újonnan 12mm kopó réteggel rendelkezik. Ha 7-5 mm alá csökken a fékbetéteken a kopó réteg akkor fékbetétet cserélni kell. Ha a féktárcsa nem kopott csak 0,5 mm vagy max 1 mm-et, akkor féktárcsát cserélni nem szükséges. Ezt a szervizekben főleg garanciális időszakban hajlamosak elfelejteni, és teljesen feleslegesen cserélik a féktárcsát is.

Fékbetétek élettartama: ha kevés városi forgalom van benne akkor 100ekm-et bírnia kell. Defenzív vezetéssel ez lehet akár 150ekm. De lehet egy ideges lábbal, amikor valaki vagy a féket, vagy a gázt nyomja, csak 40ekm is.

Fékbetét állapotfelmérése: vizuálisan pl. téli-nyári gumi cserekor. Ha a betétből már csak kb 5mm maradt, akkor a betétet cserélni kell. Az egy dolog, hogy a lekopott betét tönkre teszi a tárcsát is, de a legnagyobb baj az hogy a fék nem játék! Ezen spórolni nem lehet, mert ezzel vagy a saját vagy mások élete is veszélyeztetődik! Ha valaki úgy érzi, hogy bizonytalan a műszaki érzékében, akkor inkább ne kezdjen hozzá!

Szükséges eszközök és alkatrészek:

Nitroscooter alkatrészek jogi háttere

1db első fékbetét szett (4db betétet és 2db fék-kengyel rögzítő csavart tartalmaz)
1db Hátsó fékbetét szett (4db betétet, 2db fék-kengyel rögzítő csavart, 8db rugalmas rögzítő elemet tartalmaz)

Első fékbetétek cseréje - Lépésről lépésre

Csavarjuk ki az első kengyel rögzítő csavarokat.
Szedjük le az első kengyelt. Úgy hogy a kengyelen lévő nyíláson át csavarhúzóval picit egyszer-egyszer feszítsünk be a tárcsa és a betétek közé (ezzel egy picit eltávolítva a betéteket a tárcsától). Így könnyebben fog lefordulni a kengyel a tárcsáról.
Készítsük elő az új betéteket. Mivel a tárcsának van egy picike kopása ezáltal egy kis válla ezért ahhoz hogy az új betétek már elsőre is tökéletesen illeszkedjenek, ráspollyal érzéssel sarkítsuk le 45fokban 1-2mm-et a betétek oldalain annyira hogy a kb fél mm-es perem ne akadályozza a tökéletes felfekvést. A lesarkítás után próbáljuk rá a tárcsára, hogy miként illeszkedik.
Nyomjuk vissza az első munkahengert kézzel, hogy beférjen az új betétekhez. Ehhez a motortérben nem árt lecsavarni a fékfolyadék tartály záró kupakját. Így valamivel könnyebb lesz visszanyomni az olajat.
Értelem szerűen csavarjuk vissza az ÚJ a szettben kapott csavarokat! Nem a régit!
- Úgy se tudjuk használni az új csavarokat máshol, mert nem normál menet.
- Erősen szuicud jellemről teszünk tanúbizonyságot: ha mégis a régit rakjuk be akkor ha ott az új, mert nem véletlenül forgalmaznak a szettben új csavart is!
Ha a féknyereg a helyén akkor üljünk be a kocsiba és a féket addig pumpáljuk amíg fel nem keményedik. Ez általában maximum 3-4 teljes benyomás. Ha a jobb oldalon kezdtük, akkor ismételjük meg ugyanezt az eljárást a bal oldalival.

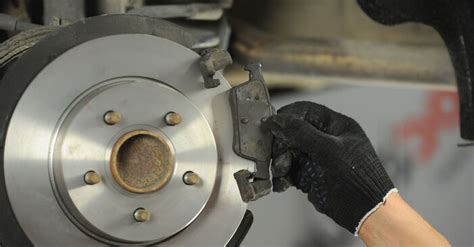

Hátsó fékbetétek cseréje - Lépésről lépésre

A gyártók némi túlbiztosítás miatt és részben azért is, hogy biztosan megtartsák a szervizek munkáját, egy kis trükköt eszeltek ki a hátsó fék cseréhez, a kézi fék miatt. Az első féknél munkahenger nyom = autó fékeződik, semmi extra. Hátul viszont hat a kézifék is. Ebből az átlag autós annyit érzékel, hogy meghúzza a kéziféket, ekkor recseg valami. Ilyenkor rémlik neki, hogy egy bowden meghúz valamit a hátsó keréknél és az autó nem gurul el. Ez valóban így is történik mivel a hátsó fék munkahenegerekbe, egyben van egy menetes orsó is. Amit a kézifék bowden meghúzásával működtetünk, így a hátsó fék munkahenger a fékhidraulika nélkül is állandóan fékezi az autót. Ez a kézi fék.

Amit ne tegyünk: ne piszkáljuk a kézifék bowdent mert nem kell kiakasztani!. Aki hozzá nyúl számoljon azzal hogy macerás lesz utána beállítani! A jó hír az, hogy sem a hátsó betét sem a tárcsa cseréhez NEM is kell hozzányúlni a kézifék bowdenhez. Aki hozzá akar nyúlni az a fékhez se nyúljon inkább hozzá!

Csavarjuk ki a hátsó kengyel rögzítő csavarokat. 13-as és 15-ös villáskulcs alkalmazása szükséges. Megjegyzés: van olyan aki azt mondja, hogy nem kell csak az egyik csavart kicsavarni.
Emeljük le a hátsó kengyelt. Előtte a féknyereg nyílásán keresztül kicsit feszítsük el a fékbetéteket a tárcsától.
Szedjük le a régi rugós betét rögzítőket. A szettben van helyette úgy is 8db új.
A hátsó betéteknél is ugyanúgy elő kell készíteni a betéteket lesarkítással mint az első kerekeknél, mivel a régi tárcsának itt is van egy pici válla. A lesarkítás után próbáljuk a tárcsához, hogy teljesen felfekszik-e?
Hátsó munkahenger visszanyomása. A hátsó munkahengert a kézifék rögzítő menete miatt tekerni és csavarni kell, lehetőleg egyszerre. Erre van a gyári speciális szerszám amit ki lehet váltani egy pillanatszorítóval és egy kis flexkulcsal ( egy menet teker a flexkulcsal utána szorít mivel nincs 3 kéz). Illetve, ha van haver akkor mehet egyszerre is. ( Mindkét oldalon az óra mutatóval megegyező irányba kell forgatni. Ha nem így teszel lehet légteleníteni is a féket.) Közben figyelni néha, hogy elől a fékolaj nem-e akar éppen kifolyni a kiegyenlítő tartályából, mint az első féknél.
Helyezzük vissza az új betét rögzítőket. Eltéveszteni nem tudjuk, mert csak jól tudjuk a helyükre rakni őket, vagy nem pattannak a helyükre.
Hátsó kengyel csavarok vissza. Értelemszerűen csavarjuk vissza az ÚJ a szettben kapott csavarokat! Ha a régit csavard vissza érdemes csavarrögzítő spray-t használni. Ezt azért mondom, mert csavarokat a FERODO márkáú betétet adtak, de a felső kengyelrögzítő csavart nem sikerült kiszednem teljesen.
Ha a féknyereg a helyén akkor üljünk be a kocsiba és a féket addig pumpáljuk, amíg fel nem keményedik. Ez általában maximum 3-4 teljes benyomás. Ha a jobb oldalon kezdtük akkor ismételjük meg ugyanezt az eljárást a bal oldalival. Ha bal oldalon, akkor pedig a jobb oldali keréken is.
