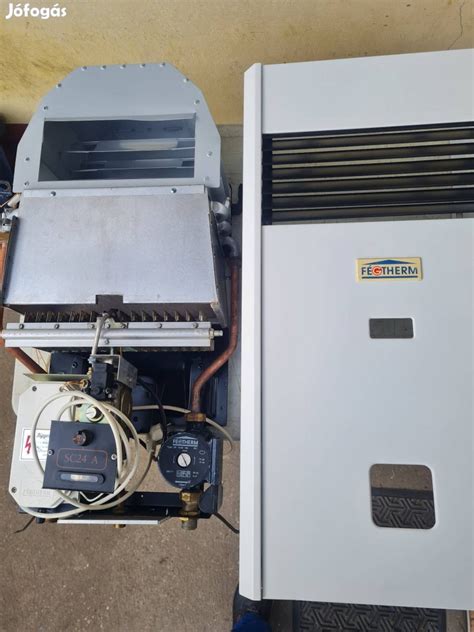

FÉG Kazán Vezérlésének Működése és Karbantartása
A FÉG kazánok sok magyar otthonban nem egyszerű fűtőberendezések, hanem régi, bevált társak. Olyan készülékek, amelyek gyakran akkor is működnek, amikor más kazánok már rég feladták. Éppen ezért alakul ki körülöttük egy sajátos bizalom. Sokan úgy gondolják, hogy ha eddig kibírta, akkor ezután is kibír bármit.
Azonban télen még ezek a robusztus szerkezetek is határaikhoz érnek, és ha nem értjük a működésük logikáját, a meghibásodás meglepetésszerűnek tűnhet. Ez a cikk nem nosztalgikus visszatekintés, és nem is általános kazános tanácsadás.
A legtöbb FÉG kazán egy mechanikusan egyszerű, elektronikában szegény rendszer. Ez egyszerre az előnye és a hátránya. A kevesebb elektronika miatt kevésbé érzékeny az áramingadozásra, a vezérlés kiszámítható, a hibák pedig gyakran „kézzel foghatók”. Ugyanakkor ez azt is jelenti, hogy a kazán nem alkalmazkodik automatikusan a körülményekhez. Amit beállítunk rajta, azt következetesen végrehajtja, akkor is, ha az adott pillanatban ez már nem ideális.
A FÉG kazánokat annak idején olyan környezetre tervezték, ahol a folyamatos, magas hőmérsékletű üzem volt az alapértelmezett. Télen ezért gyakran hosszú órákon át dolgoznak, minimális szünetekkel. Ez önmagában nem probléma, de az évek során elöregedett alkatrészek számára komoly megterhelést jelent. A hőcserélő, a gázszelep és a keringetés mind folyamatos igénybevétel alatt áll.
Ha a kazán évek óta ugyanazzal a beállítással működik, a tulajdonos könnyen megszokja a működését, és nem veszi észre az apró változásokat. Télen azonban ezek a változások gyorsan felerősödnek.
A FÉG kazánok nagy része hagyományos, nyílt égésterű vagy egyszerű zárt égésterű kialakítású. Ez azt jelenti, hogy az égés minősége szoros kapcsolatban áll a környezeti feltételekkel. Télen a hideg levegő, a megváltozott kéményhuzat és a légutánpótlás hiánya könnyen instabillá teheti az égést. Sokan ilyenkor csak annyit tapasztalnak, hogy a kazán gyakrabban leáll, vagy nehezebben indul. Valójában a rendszer ilyenkor jelzi, hogy az égés feltételei nem ideálisak. A FÉG kazán nem „finomhangol”, hanem vagy működik, vagy nem.
A legtöbb ma működő FÉG kazán már nem fiatal. Ez önmagában nem probléma, de a vízkő és az idő együttese télen különösen látványos hatást gyakorol. A vízköves hőcserélő rosszabbul adja át a hőt, ezért a kazán hosszabb ideig működik, magasabb hőmérsékleten. Ez tovább terheli az anyagot, és egy ördögi kör alakul ki. Télen a hideg visszatérő víz és a magas előremenő hőmérséklet közötti különbség még nagyobb, ami fokozza a hőtágulást. Ilyenkor jelennek meg azok a pattogó, koppanó hangok, amelyeket sokan a „régi kazán természetes velejárójának” tartanak.
A FÉG kazánok gyakran olyan fűtési rendszerekhez csatlakoznak, amelyek szintén nem mai darabok. A csövek, radiátorok és szelepek állapota közvetlen hatással van a kazán működésére. Télen, amikor a rendszer teljes egészében aktív, a legkisebb keringési probléma is azonnal megmutatkozik. A nem megfelelő nyomás vagy az elgyengült keringetés miatt a kazán túlfűthet, majd hirtelen leállhat. Ezek a leállások sokszor ijesztőek, pedig gyakran nem a kazán „romlik el”, hanem egyszerűen megvédi magát. A FÉG kazánok védelmi rendszerei egyszerűek, de hatékonyak.
Egy FÉG kazán hangja télen sokat elárul az állapotáról. A megszokott működési zajtól eltérő hangok nem véletlenek. A mély búgás gyakran túlterhelésre utal, az éles kattogás hőtágulási problémát jelez, míg az egyenetlen égési hang az égéstér állapotáról árulkodik. Az a tény, hogy ezek a kazánok „hangosabbak”, mint a modern társaik, nem jelenti azt, hogy minden zaj normális. A tapasztalt fül sokszor hamarabb észreveszi a problémát, mint bármilyen mérőműszer.
A FÉG kazánok esetében a karbantartás szerepe télen felértékelődik. Nem azért, mert ezek a készülékek rosszak lennének, hanem azért, mert már nem új technológiát képviselnek. Egy jól karbantartott FÉG kazán megbízhatóan működik, de egy elhanyagolt példány télen kiszámíthatatlan lehet. A karbantartás során nemcsak tisztításról van szó, hanem állapotfelmérésről is. Arról, hogy a kazán még mindig biztonságosan és gazdaságosan üzemeltethető-e.
A FÉG kazán nem elavult szemét, de nem is modern csúcstechnológia. Egy olyan eszköz, amelynek megvannak a maga erényei és korlátai. Télen ezek a korlátok élesebben rajzolódnak ki. Aki ezt elfogadja, és ennek megfelelően használja a kazánt, az nem csalódik benne. A legnagyobb hiba az, amikor a készüléket adottnak vesszük, és nem foglalkozunk vele addig, amíg működik.
A FÉG kazán nem beszél digitális nyelven, nem küld értesítést, nem optimalizál helyettünk. Cserébe viszont egyértelmű jeleket ad. Télen különösen.
Pellet Kazánok Működése
A pellet kazán hő átadó felülete a többszöröse a hagyományos fatüzelésű kazánhoz képest. A hagyományos gázégőhöz hasonló, azonban a fűtőanyag folyékony fa, azaz pellet. Az általunk forgalmazott pellet égő vezérlése teljesen egyedi. A vezérlés legfontosabb érzékelője a hőmérséklet érzékelő, mely egy merülő hüvelyen keresztül érzékeli a hőt, majd ehhez szabályozza a láng nagyságát. Ha a felhasználó által beállított értékhez közelít a kazánban lévő meleg víz hőmérséklete, a vezérlés automatikusan több lépcsőben csökkenti az adagot, így kizárva a túlmelegedést. A pellet tartályra azért van szükség, mert sokkal kényelmesebb néhány hetente feltölteni, mint óránként vagy naponta.
Szén-monoxid-riasztók Fontossága
Országszerte szinte naponta hallhatunk olyan esetekről, amikor szén-monoxid okoz életveszélyt, s nemegyszer tragédiát. A veszély a melegvíz-termelés miatt egész évben fennáll, de a fűtőberendezések beüzemelésével a mérgezések gyakorisága jellemzően jelentősen megugrik. A veszélyt fokozza, hogy már csak akkor érzékelhetjük a bajt, amikor a rosszullét miatt már szinte képtelenség cselekedni. Mire jók a szén-monoxid-riasztók?
Szobatermosztátok Típusai és Alkalmazásuk
Hagyományos, digitális? Vezetékes, esetleg rádiófrekvenciás?
A KonvekPro egy olyan egység, modul, amelynek segítségével szobatermosztáttal vezérelheti konvektorját. A KonvekPRO Gázkonvektor Vezérlő a Magyarországon forgalomban lévő gázkonvektorok túlnyomó többségének szabályozására alkalmas.
A COMPUTHERM T32 szobatermosztát a Magyarországon forgalomban lévő kazánok és klímaberendezések túlnyomó többségének szabályozására alkalmas. Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz, továbbá tetszőleges klímaberendezéshez vagy egyéb elektromos készülékhez függetlenül attól, hogy azok 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkeznek.
Bármely fűtőkészülék vezérlésére. Hagyományos kialakítású mechanikus működésű szobatermosztát, mely főként olyan helyekre ajánlott, ahol fontos az egyszerű kezelhetőség, megbízhatóság. Működtetése segédenergiát nem idényel ezért nincs szükség elemcserére.
A COMPUTHERM Q7RF típ. kapcsoló üzemű, vezeték nélküli, programozható szobatermosztát a Magyarországon forgalomban lévő kazánok és klímaberendezések túlnyomó többségének szabályozására alkalmas . Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz, továbbá tetszőleges klímaberendezéshez vagy egyéb elektromos készülékhez függetlenül attól, hogy azok 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkeznek.
A készülék egyéni igény szerint beprogramozható úgy, hogy a fűtési (hűtési) rendszer az Ön által kívánt időpontokban tetszés szerinti hőfokra fűtse (hűtse) lakását vagy irodáját, és a komfort biztosítása mellett hozzájáruljon az energiaköltségek csökkentéséhez.
A Computherm T70 programozható szobatermosztát a Magyarországon forgalomban lévő kazánok és klímaberendezések túlnyomó többségének szabályozására alkalmas. Digitális kijelzőjének köszönhetően könnyen kezelhető és pontos hőfokot tud beállítani. Digitális szobatermosztát
A COMPUTHERM T30 szobatermosztát a Magyarországon forgalomban lévő kazánok és klímaberendezések túlnyomó többségének szabályozására alkalmas. Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz, továbbá tetszőleges klímaberendezéshez vagy egyéb elektromos készülékhez függetlenül attól, hogy azok 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkeznek.
Computherm Q3 Nem programozható, de digitális kijelzője az egyszerű, mechanikus termosztátoknál pontosabb hőmérséklet-mérést és hőfokbeállítást tesz lehetővé. Lehetőséget biztosít egy komfort és egy takarék hőmérséklet beállítására, a kapcsolási érzékenység megválasztására valamint a hűtés és fűtés üzemmódok közti egyszerű váltásra.
A COMPUTHERM E300 típusú Wi-Fi termosztát segítségével a termosztáthoz csatlakoztatott készüléket (pl. gázkazánt) az interneten keresztül vezérelheti, illetve ellenőrizheti annak működését mobiltelefonja, táblagépe segítségével. Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz, továbbá tetszőleges klímaberendezéshez vagy egyéb elektromos készülékhez függetlenül attól, hogy azok 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkeznek.
A COMPUTHERM Q20 típusú kapcsoló üzemű szobatermosztát a hazánkban forgalomban lévő kazánok, klímaberendezések, párásító és párátlanító berendezések túlnyomó többségének szabályozására alkalmas. Egyszerűen csatlakoztatható bármely, kétvezetékes szobatermosztát csatlakozási ponttal rendelkező gázkazánhoz, klímaberendezéshez, párásító és párátlanító berendezéshez, valamint egyéb elektromos készülékhez függetlenül attól, hogy az 24 V-os vagy 230 V-os vezérlőáramkörrel rendelkezik.
Vezeték nélküli, szobatermosztát Műszaki adatok:
- Hőmérséklet mérési tartomány: 0 - 48 °C (0,1 °C-os lépésekben) / 32 - 100 °F (0,1 °F-os lépésekben)
- Páratartalom mérési tartomány: 0 - 99% RH (1,0%-os lépésekben)
- Beállítható hőmérséklet tartomány: 5 - 45 °C (0,5 °C-os lépésekben) / 41 - 97 °F (0,5 °F-os lépésekben)
- Beállítható páratartalom tartomány: 0 - 99% RH (1,0%-os lépésekben)
- Hőmérséklet mérési pontosság: ±0,5 °C / ±0,9 °F
- Páratartalom mérési pontosság: ±3% RH
- Hőmérséklet kalibrálási tartomány: ±3 °C (0,1 °C-os lépésekben) / ±6 °F (0,1 °F-os lépésekben)
- Páratartalom kalibrálási tartomány: ±10% RH (1%-os lépésekben)
- Választható kapcsolási érzékenység: ±0,1 °C - ±1,0 °C / ±0,2 °F - ±2,0 °F / ±1% - ±5% RH
- Telepfeszültség: 2 x 1,5 V AA ALKÁLI elem (LR6)
- Környezeti hatások elleni védettség: IP30
- Működési frekvencia: 868,35 MHz
- Hatótávolság: kb. 50 m nyílt terepen
A vevőegység legfontosabb műszaki adatai:
- Tápfeszültség: 230 V AC, 50 Hz
- Kapcsolható feszültség: max.
Hibaelhárítási Tippek:
- FÉG C24 kazán utókeringetési probléma: A MIF011 es panelen a potenciométerrel kellene beállítani az utókeringetést.
- Szivattyú leállási probléma: Ellenőrizni kéne, nincs-e kontakt hiba az új bekötés miatt.
- Kazán túl sűrű kapcsolgatása: A probléma a kazán termosztáttal lesz azzal a gőztenziós kapillárcsövessel amin a bekötések rosszul voltak rádugva.
- Főláng nem áll le teljesen: A vízarmatúrában lévő membrán és rugója valamint a tetején a képen is jól látható a tömszelence ami szorulni szokott.
A panel közepén van az a fekete trimmer, azzal tudod csökkenteni a szivattyú teljesítményét az utókeringetéshez. DE csak óvatosan, és szigetelt nyelű csavarhúzóval nyúlj bele. Elég nehéz volt Téged meggyőzni vagy csak nem akartad elhinni magad sem, hogy eddig rosszul volt bekötve és így is működött?
Majd lentebb veszed annyira, hogy biztonsággal kialudjon a főégő ha kikapcsol a szobatermosztát.
Ha a szivattyú pár évig kibírja II. fokozatban, az már jó, mert ha nyugdíjas leszek, lakásfelújításba kezdünk, aminek része lesz a fűtés korszerűsítés is.
Ha ugyanolyan szállító teljesítményű szivattyú került bele mint az elődje akkor annak a III. fokozatában sem volna szabad utókeringetésen a csökkentett feszültségnél (kb. 80V) nyitva tartani az égőtér gáz főszelepét.
Alacsony lett a hiszterézise ezért hamar eléri az alsó hőmérsékleti szintet és visszakapcsol. Ha viszont ekkor nem alszik ki a főégő akkor az probléma, lentebb kell venni az utókeringési feszültséget azzal a potméterrel.
A láng magassága 5-7 de max.
Korábban voltam itt Vaillant kazán folytonos "kapcsolgatása" problémájával, amit melegvíz előállításnál produkált. (Folyton újralobbant, majd kikapcsolt) Hívtam két szakit, egyik a hőcserélőt cserélné azonnal, mert hogy az adott típust savazni nem lehet (?), a másik savazná. Mielőtt válaszoltam volna nekik, az egyik évek óta (és átszerelése óta sose) használt radiátort légtelenítettem (csak az volt benne), feltöltöttem, megindult szépen a fűtés benne, ahogy kell és... És ezzel egyidőben a "kapcsolgatás" megszűnt és egy teljes fürdésnél kb. 1-szer csinálja, nem félpercenként. Lényegében szinte teljesen megszűnt a probléma.
Ha lekapcsol a szobatermosztát, a főláng nem áll le teljesen, hiába tekerem le a trimmert ütközésig, pedig már csak 55V-ot kap a szivattyú. Ha ilyenkor elzárom a keringést egy csappal, elalszik a főláng, és akkor sem lobban be újra ha kinyitom a csapot.
Mint írod is a régi termosztátot visszatéve rendben működik a kazán. Ez szerintem a véletlen műve, mert ha az előző termosztátok : Idézet:„hogy a szobatermosztát a beállított hőmérséklet elérésekor lekapcsol (meg is szakítja az áramkört, kimértem), de a keringtető szivattyú mégis jár tovább, hiába tekergetem a termosztát gombját bárhova” ugyan úgy megszakították az áramkört mint a most visszatett MMG, akkor a vízáramlás biztosítón lévő tömszelence szorul vagy elmozdult az "ufó" és nem középen nyomja a tömszelence rúdja a fő gázszelepet hanem befeszül és azért nem alszik ki a láng: Idézet:„csak az áramtalanítás hatására áll le a szivattyú”, mert az utókeringési feszültséget még megkapja a szivattyú de már akkor nem volna szabad égve maradnia a fő égőnek de a csökkent vízáramlás és a kis mértékű szorulás fenntartja a gázszelep nyitott helyzetét.
Van egy FÉG C21, vagy 24-es cirkó, és abba kellene egy utókeringetőt megépítenem. Arra gondoltam, hogy megépítek egy kis trafóval egy- vagy két tranzisztoros időzítést, ami vezérelné a szivattyút, egy jelfogóval. Ennek a táptrafója állandó 220 V-ot kapna. A beindításával van főleg a kérdésem. Hogyan adjam erre az időzítőre az indító jelet? Arra gondoltam, hogy az eredeti pontról adnám, ahonnan lekötöm a szivattyút, de hogyan? A legegyszerűbb talán az lenne, ha ide is tennék egy kis trafót, azt egyenirányítanám, szűrném, és amikor itt megjelenik a feszültség, indítja az időzítőt. Amíg eredetileg is be volna kapcsolva a szivattyú, addig itt is meg van a jel, de amikor leállna a szivattyú, akkor még az innen elindított időzítő bekapcsolva tartja a szivattyút. Ez az időzítés, gondolom, hogy 3-5 perc lenne. Addigra lehűlne a kazánban a víz /láng nélkül/ és ha szükséges, a kazánban lévő termosztát megint be tudja indítani a fűtést, gyakorlatilag gyorsabban lehül az itt lévő víz, mintha nem lenne utókeringetés. Ez természetesen arra az esetre vonatkozik, amikor nem a szobatermosztát kapcsolja ki a lángot, hanem az előre menő víz hőmérséklete. Pl.
| Hiba | Lehetséges ok | Javasolt megoldás |
|---|---|---|
| Utókeringetési probléma | Potenciométer beállítása | MIF011 panelen a potenciométerrel beállítani az utókeringetést |
| Szivattyú leállási probléma | Kontakt hiba | Ellenőrizni a bekötéseket |
| Kazán túl sűrű kapcsolgatása | Hibás termosztát | A kazán termosztátot ellenőrizni és szükség esetén cserélni |
| Főláng nem áll le teljesen | Szoruló tömszelence | A vízarmatúrában lévő tömszelencét megkenni vagy cserélni |
