Fuzzy Logika Alkalmazása Kazánvezérlésben

A modern technikai rendszerek gerincét adó stabilitás és precizitás nem a véletlen műve, hanem gondosan megtervezett és folyamatosan finomított elvek, eszközök és algoritmusok eredménye. Ezen rendszerek kulcsfontosságú elemei a regulátorok, vagy más néven szabályozók, amelyek a legkülönfélébb iparágakban biztosítják, hogy a folyamatok a kívánt paraméterek között maradjanak, függetlenül a külső zavaró tényezőktől vagy a belső változásoktól.

Ahhoz, hogy megértsük a regulátorok alapvető működését és jelentőségét, először is tisztáznunk kell a szabályozás fogalmát. A szabályozás lényege egy adott rendszer kimeneti változójának, például hőmérsékletének, nyomásának, sebességének vagy pozíciójának fenntartása egy előre beállított értéken, az úgynevezett referenciaértéken. Ez a folyamatos felügyelet és korrekció teszi lehetővé, hogy a rendszerek ne csak stabilak legyenek, hanem rendkívül pontosan működjenek még dinamikusan változó körülmények között is.

A regulátorok tehát nem csupán egyszerű kapcsolók, amelyek be- vagy kikapcsolnak valamit, hanem intelligens vezérlőegységek, amelyek képesek finomhangolni a rendszerek viselkedését, optimalizálni a működést és minimalizálni a hibákat.

A regulátorok működésének megértéséhez elengedhetetlen a visszacsatolás (feedback) koncepciójának alapos ismerete. Ez az elv a természetben is széles körben megfigyelhető, gondoljunk csak az emberi test hőmérséklet-szabályozására, ahol a belső hőmérséklet eltérése a referenciaértéktől izzadást vagy remegést vált ki a korrekció érdekében. Az összehasonlítás eredményeként keletkező különbség, az úgynevezett hibajel, a regulátor bemenetére kerül.

A regulátor feladata, hogy a hibajel alapján egy megfelelő vezérlőjelet generáljon, amelyet egy aktuátor (végrehajtó elem) továbbít a szabályozandó rendszerhez (az úgynevezett folyamathoz vagy planthez). Az aktuátor ezután befolyásolja a folyamat bemeneti paramétereit, hogy a kimeneti érték közeledjen a referenciaértékhez.

Calor V40 vélemények

A visszacsatolásos szabályozás legfőbb előnye a zavarelhárító képesség. Ha külső tényezők, például a környezeti hőmérséklet változása befolyásolja a szabályozott rendszert, a szenzor azonnal érzékeli a változást, a regulátor korrigál, és a rendszer visszatér a kívánt állapotba.

A szabályozástechnika fejlődése

A szabályozástechnika története egészen az ókorig nyúlik vissza, ahol vízórák és gőzgépek vízellátását szabályozták úszós szelepekkel. Azonban a modern szabályozás elméleti alapjait James Watt 1788-ban szabadalmaztatott centrifugális szabályozója fektette le, amelyet gőzgépek fordulatszámának stabilizálására használtak.

A technológia fejlődésével párhuzamosan a regulátorok típusai is jelentősen diverzifikálódtak. Ma már számos különböző elven működő szabályozó létezik, amelyek mindegyike specifikus alkalmazási területeken nyújt optimális megoldást.

A regulátorok típusai

A legegyszerűbb regulátor típus a be/ki, vagy hiszterézis szabályozó. Ez a vezérlőelem akkor kapcsolja be (vagy ki) az aktuátort, ha a mért érték átlép egy előre beállított küszöböt. Például egy termosztát bekapcsolja a fűtést, ha a hőmérséklet egy bizonyos szint alá esik, és kikapcsolja, ha fölé emelkedik. Jellemzője a hiszterézis, azaz a be- és kikapcsolási pontok közötti különbség, amely megakadályozza a gyakori kapcsolgatást és az aktuátor kopását.

Az arányos (P) szabályozó már sokkal finomabb beavatkozásra képes. A vezérlőjel nagysága egyenesen arányos a hibajellel. Minél nagyobb a különbség a mért és a referenciaérték között, annál erőteljesebb a korrekció. Ez a típus gyorsabban reagál a változásokra, mint a be/ki szabályozó, és csökkenti az oszcillációt. Azonban van egy jelentős hátránya: gyakran marad egy úgynevezett állandósult hiba (steady-state error), azaz a szabályozott érték soha nem éri el pontosan a referenciaértéket, hanem attól egy kis eltéréssel stabilizálódik.

Minden a Westen Kazán Alkatrészekről

Az integráló (I) szabályozó feladata az állandósult hiba kiküszöbölése. A vezérlőjel nagysága a hibajel időbeli integráljától függ. Ez azt jelenti, hogy ha van egy folyamatos hiba, az I-tag kimenete folyamatosan növekszik (vagy csökken), amíg a hiba nullára nem csökken. Az I-tag lassan reagál, de hosszú távon garantálja a pontos beállást a referenciaértékre.

A deriváló (D) szabályozó a hibajel változási sebességére reagál. Ez egyfajta “előrelátó” komponens, amely a hiba jövőbeli viselkedését próbálja megjósolni. Ha a hiba gyorsan változik, a D-tag azonnal beavatkozik, ezzel csillapítva a rendszert és megelőzve a túllövést. A D-tag különösen hasznos gyorsan változó folyamatoknál, de érzékeny a zajra, ami fals beavatkozásokat eredményezhet.

A modern ipari szabályozástechnika leghasználtabb és legelterjedtebb típusa a PID szabályozó. Ez a regulátor a P, I és D tagok kombinációjával éri el a legoptimálisabb teljesítményt. A P-tag biztosítja a gyors reakciót, az I-tag kiküszöböli az állandósult hibát, a D-tag pedig csillapítja az oszcillációkat és javítja a rendszer stabilitását.

A PID szabályozók hangolása kulcsfontosságú feladat. Rosszul hangolt paraméterek instabil, oszcilláló vagy lassan reagáló rendszert eredményezhetnek. Számos hangolási módszer létezik, mint például a Ziegler-Nichols módszer, a próbálgatásos (trial-and-error) hangolás, vagy az automatikus hangolási algoritmusok.

A PID szabályozó rendkívül hatékony, de vannak olyan komplex rendszerek és folyamatok, ahol a hagyományos PID korlátokba ütközik.

Kazán vezérlés SMS-sel - Baxi

Ilyen esetekben alkalmazhatók:

Fuzzy logika szabályozás: Ez a módszer az emberi gondolkodáshoz hasonlóan, homályos vagy bizonytalan információkkal is képes dolgozni. A bemeneti és kimeneti értékeket nyelvi változókkal (pl. “hideg”, “meleg”, “nagyon hideg”) írja le, és szabályrendszerek (if-then szabályok) alapján hoz döntéseket.
Adaptív szabályozás: Az adaptív regulátorok képesek dinamikusan változtatni saját paramétereiket a rendszer vagy a környezet változásaihoz igazodva.
Modell prediktív szabályozás (MPC): Az MPC az egyik legfejlettebb szabályozási technika, amelyet komplex, több bemenettel és kimenettel rendelkező rendszerekben használnak. Lényege, hogy a rendszer matematikai modelljét felhasználva előrejelzi a jövőbeli viselkedést, és optimalizálja a vezérlőjeleket a kívánt cél eléréséhez.
Robusztus szabályozás: Ez a megközelítés olyan szabályozókat tervez, amelyek még jelentős modellbizonytalanságok vagy külső zavarok esetén is stabilan és elfogadhatóan működnek.
Mesterséges intelligencia alapú szabályozás: A gépi tanulás és a neurális hálózatok fejlődésével egyre inkább előtérbe kerülnek az AI-alapú regulátorok. Ezek a rendszerek képesek hatalmas adatmennyiségből tanulni, felismerni a mintázatokat és optimalizálni a szabályozási stratégiákat, akár emberi beavatkozás nélkül is.

Ezek a fejlett technikák lehetővé teszik a mérnökök számára, hogy olyan rendszereket tervezzenek, amelyek rendkívül összetettek, dinamikusak és magas szintű autonómiával rendelkeznek.

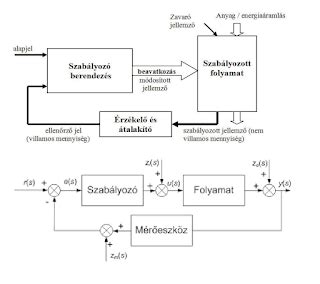

A szabályozási rendszer elemei

Egy komplett szabályozási rendszer nem csak a regulátorból áll, hanem számos más, egymással összefüggő elemből is. Ezek harmonikus együttműködése biztosítja a rendszer stabil és pontos működését.

Szenzorok (érzékelők): A szenzorok feladata a szabályozott fizikai mennyiség (pl. hőmérséklet, nyomás, áramlás, pozíció, sebesség) mérése és annak elektromos jellé alakítása. A szenzorok pontossága, megbízhatósága és válaszideje alapvetően befolyásolja a teljes rendszer teljesítményét.
A/D és D/A konverterek: A digitális regulátorokhoz szükség van analóg-digitális (A/D) konverterekre, amelyek a szenzorok analóg jelét digitális formába alakítják, hogy a mikroprocesszor feldolgozhassa.
Regulátor (vezérlő): Ez a rendszer “agya”, amely feldolgozza a hibajelet és generálja a vezérlőjelet. Lehet hardveres (pl. analóg áramkörök) vagy szoftveres (pl. mikrovezérlőben futó algoritmus).
Aktuátorok (végrehajtó elemek): Az aktuátorok alakítják át a regulátor kimeneti jelét valamilyen fizikai beavatkozássá a szabályozandó folyamaton. Ezek a “kezek”, amelyek ténylegesen befolyásolják a rendszert. Példák: szelepek, motorok, fűtőelemek, szivattyúk, robotkarok.
Folyamat (plant): Ez maga a rendszer, amelyet szabályozni szeretnénk. Lehet egy kazán, egy motor, egy robotkar, egy vegyi reaktor vagy akár egy repülőgép. A folyamat dinamikai jellemzőinek ismerete elengedhetetlen a regulátor tervezéséhez.
Referencia bemenet (setpoint): Ez a kívánt érték, amelyet a rendszernek tartania kell.
Zavaró tényezők (disturbances): Ezek olyan külső vagy belső hatások, amelyek megpróbálják eltéríteni a szabályozott változót a referenciaértéktől. Például a környezeti hőmérséklet változása egy fűtési rendszerben, vagy a terhelés változása egy motoron.

Ezeknek az elemeknek a helyes kiválasztása, integrálása és kalibrálása alapvető fontosságú egy stabil, pontos és megbízható szabályozási rendszer kialakításához.

A regulátorok a modern technikai rendszerekben annyira áthatják a mindennapjainkat, hogy gyakran észre sem vesszük jelenlétüket. Szinte minden iparágban és otthoni eszközben megtalálhatók, ahol stabilitásra, pontosságra és automatizálásra van szükség.

Alkalmazási területek

Ipari automatizálás: Folyamatszabályozás vegyipari reaktorokban, robotika, precíz vezérlés.
Autóipar: Tempomat, elektronikus vezérlés.
Repülés: Repülésvezérlő rendszerek.
Megújuló energiaforrások: Szélturbinák, napelemek optimalizálása.

Ez a lista csak ízelítő a regulátorok rendkívül széleskörű alkalmazásából.

Kihívások a tervezésben és implementálásban

Bár a regulátorok elengedhetetlenek a stabilitás és pontosság biztosításában, tervezésük és implementálásuk számos kihívással járhat. A legfontosabb szempont a stabilitás. Egy instabil szabályozási rendszer túlzott oszcillációkat mutathat, ami károsíthatja a berendezéseket, veszélyeztetheti a biztonságot, vagy egyszerűen működésképtelenné teheti a folyamatot. A stabilitás biztosítása érdekében a regulátor paramétereit gondosan kell megválasztani, figyelembe véve a folyamat dinamikai jellemzőit, mint például a késleltetés, a tehetetlenség vagy a rezonanciafrekvenciák.

A stabilitás mellett a pontosság is kulcsfontosságú. A regulátornak képesnek kell lennie arra, hogy a szabályozott változót a lehető legközelebb tartsa a referenciaértékhez, minimális állandósult hibával. Ezzel együtt fontos a túllövés (overshoot) minimalizálása is, amikor a rendszer kimenete átmenetileg túllépi a referenciaértéket, mielőtt beállna.

A valós rendszerekben mindig jelen van a zaj és a zavarok. A szenzorok mérési zajai, az aktuátorok nem-linearitásai, vagy a külső környezeti hatások mind befolyásolhatják a szabályozási folyamatot. A regulátornak robusztusnak kell lennie ezekkel a hatásokkal szemben, és képesnek kell lennie kiszűrni a zajt, miközben hatékonyan reagál a valós változásokra.

A fizikai rendszerekben mindig van valamekkora késleltetés (dead time) a beavatkozás és annak hatása között. Ez a késleltetés jelentősen megnehezítheti a szabályozást és instabilitáshoz vezethet. Digitális rendszerekben a mintavételezési idő (sampling time) is fontos tényező. Ha a mintavételezés túl ritka, a regulátor nem kap elegendő információt a rendszer állapotáról, ami rontja a teljesítményt.

A szabályozók tervezése gyakran feltételezi a szabályozandó folyamat (plant) pontos matematikai modelljét. Azonban a valós rendszerek sosem viselkednek tökéletesen a modell szerint, és gyakran tartalmaznak nem-linearitásokat (pl. súrlódás, telítettség, holtsáv).

Az aktuátoroknak is vannak fizikai korlátai, mint például a maximális erő, sebesség, vagy a kimeneti tartomány. Ezeket a korlátokat figyelembe kell venni a szabályozó tervezésekor, hogy elkerüljük az aktuátor telítődését (saturation), ami ronthatja a teljesítményt és instabilitáshoz vezethet.

A fejlettebb szabályozási algoritmusok gyakran drágább szenzorokat, aktuátorokat és nagyobb számítási teljesítményt igénylő vezérlőket követelnek meg. A tervezés során mindig mérlegelni kell a rendszer komplexitása és a költségek közötti egyensúlyt a kívánt teljesítmény eléréséhez.

Az ipari vezérlőrendszerek (ICS, SCADA) és az IoT (Internet of Things) térnyerésével a kiberbiztonság egyre fontosabb szemponttá válik. Egy szabályozási rendszer feltörése vagy manipulálása katasztrofális következményekkel járhat, például egy erőmű leállásával vagy egy gyártósor szabotálásával.

Ezen kihívások kezelése a szabályozástechnika mérnökeinek mindennapi feladata.

A technológia rohamos fejlődése, különösen a mesterséges intelligencia (MI) és a gépi tanulás (Machine Learning) területén, alapjaiban formálja át a szabályozástechnikát. A hagyományos szabályozási módszerek gyakran igénylik a rendszer pontos matematikai modelljét, ami komplex folyamatok esetén nehezen vagy egyáltalán nem áll rendelkezésre. Az MI-alapú szabályozás képes adatokból tanulni, és anélkül optimalizálni a vezérlést, hogy explicit modellt igényelne. Ez különösen hasznos olyan rendszerekben, amelyek dinamikája folyamatosan változik, vagy ahol a külső környezet jelentős bizonytalanságot hordoz.

A jövő regulátorai nem csak alkalmazkodni fognak, hanem aktívan tanulni és optimalizálni fogják saját működésüket. Az erősítéses tanulás (Reinforcement Learning) például lehetővé teszi, hogy egy szabályozó “jutalmak” és “büntetések” alapján tanulja meg a legjobb viselkedést egy adott környezetben, anélkül, hogy előre megadnánk neki a kívánt kimenetet.

Az öntanuló regulátorok képesek lesznek felismerni a trendeket, előre jelezni a hibákat és proaktívan beavatkozni, mielőtt a problémák súlyosbodnának. Az Ipar 4.0 és az Internet of Things (IoT) koncepciója hatalmas adatmennyiséget generál a hálózatba kapcsolt szenzorokból és eszközökből. Ezek az adatok alapvető fontosságúak az intelligens regulátorok számára. Ez a hálózati integráció lehetővé teszi a elosztott szabályozási rendszerek fejlesztését, ahol a különböző regulátorok együttműködnek egy nagyobb rendszer optimalizálása érdekében.

A fejlettebb, hálózatosított és autonóm regulátorok megjelenésével a kiberbiztonság jelentősége tovább nő. Egy öntanuló rendszer, ha feltörésre kerül, sokkal nagyobb kárt okozhat, mint egy egyszerű PID vezérlő. Emellett felmerülnek etikai kérdések is, különösen az autonóm rendszerekkel kapcsolatban. Ki a felelős, ha egy öntanuló robot hibázik? Hogyan biztosítható, hogy az MI-alapú szabályozók mindig az emberi értékeket és célokat szolgálják?

A regulátorok jövője izgalmas és kihívásokkal teli.

A valós ipari és technológiai rendszerek ritkán egyszerű, egyetlen bemenettel és egyetlen kimenettel rendelkező (SISO - Single Input, Single Output) folyamatok. Sokkal gyakoribbak a több bemenettel és több kimenettel rendelkező (MIMO - Multiple Input, Multiple Output) rendszerek.

Én is gondolkodom a padlófűtés-vezérlés átalakításán. Eddig ezt is a gázkazán kezelte, ugye azzal most spórolni kellene, így kiiktattam a gázfűtést a padlófűtési körből, már csak azért is mert a 21. században tényleg csak a féleszűek tudnak olyan vezérlést csinálni, mint amilyen a kazánban van.

Szóval van egy 600 literes melegvízbojler is az azonos hidraulikus körben mint a padlófűtés, ami eddig is független volt a lakásfűtéstől. A melegvízbojlert napkollektorral fűtjük, immár vagy 30 éve, a legutolsó átalakításkor kapott egy napelemes elektromos fűtőtestet is, ami akkor fűt, ha van elég tartalék a napelemekben, a harmadik hőforrás meg még a gázkazán. De miután a padlófűtéshez alig 35-40 fokos víz kell a gázkazánból, csak az időkapcsolót használtuk eddig (így csinálták meg). Ennek az a baja, hogy az időkapcsoló elindítja a gázfűtést is, ami felesleges, hiszen a bojlerben akkumulálódott meleget is használni lehet (egy körben van a padlófűtéssel) ami több mint a padlófűtés igénye. (az automatikusan lekapcsol, ha kb 30 fok feletti a fűtővíz). Ezt persze a szuper modern kazán nem tudja kezelni, mert nincs benne semmi erre való érzékelő, a hővezérlést kizárólag a hidraulikus kör hideg ágában visszafolyó fűtővízből számolják ki.

Már csináltam korábban egy vezérlést Arduinoval, ami nem úgy mint a gázkazán, kizárólag a keringő fűtővíz hőmérsékletein alapulva geringeti a fűtővizet a bojleren át a padlófűtési körbe. Sajnos a kazán időkapcsolóját nem igen tudom kihasználni, mert az mindig rámelegítene a keringő vízre. Ezen gondolkodom, hogyan lehetne ezt automatizálni. A bojlerben levő víz az év jó 300 napján függetlenül a kazántól eléri a kívánt hőmérsékletet, azaz ilyenkor a padlófűtés is simán működne, (egy extra időkapcsolóval, ami még nincs beépítve). De azon a néhány hideg, és Nap nélküli napon a gázkazánnak kellene úgy a bojlert, mint a padlófűtést ellátnia energiával.

A növekvő komfortigény, az RF készülékek árainak csökkenése miatt egyre nagyobb az érdeklődés az előbb említett RF megoldások iránt.

Okostermosztátok a fűtésvezérlésben

A régi hagyományos fali fűtésszabályzó termosztát már a múlté, lépjen Ön is a jelenbe, használja inkább a mobilját a helyiség hőmérsékletének szabályozásához! Járjon bárhol a világon, ahol van internet, a Total Connect Comfort alkalmazással igénye szerint növelheti, vagy csökkentheti otthona hőmérsékletét.

A Lyric T6/T6R okostermosztátok egy dizájnos kialakításban biztosítják a megadott időprogram szerinti hőmérséklet-szabályozást családi házakban és kisebb apartmanokban.

Felhasználóbarát üzembe helyezés a termosztáton vagy okostelefon alkalmazáson keresztül.
Hely alapú hőmérséklet-szabályozás (Geofencing).
Smart Home kompatibilitás.
Kompatibilis 24-230V nyit/zár és OpenTherm(R) vezérlésű fűtési gázkazánokkal, kombi gázkazánokkal és hőszivattyúkkal.
Zóna szelepes megoldásoknál használható, viszont elektromos fűtési rendszer esetében max 5 A áramfelvételig alkalmazható.

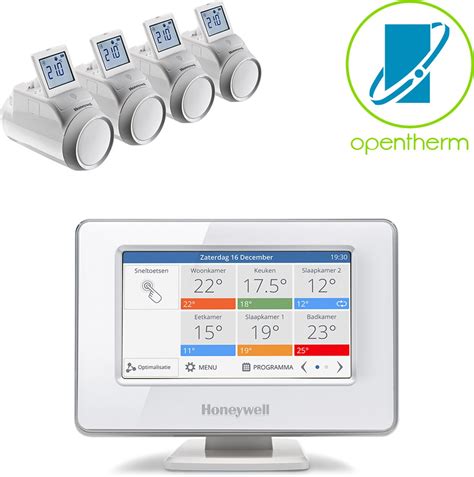

Intelligens fűtésvezérlés akár zónánként a Honeywell evohome rendszerével. Az evohome rendszerrel nem csak ki-, vagy bekapcsolhatja otthona fűtését, de külön zónánként (helységenként) is beállíthatja a megfelelő hőmérsékletet, akár napszakonként, vagy egész hétre előre egyedi időprogramokkal.

Honeywell szobatermosztátok

A Honeywell szobatermosztátok széles palettáját tárja elénk, analóg, programozható és rádiófrekvenciás kivitelben.

A T4360/T6360 típusú helyiség termosztátokat fűtő, hűtő vagy átkapcsolható fűtő/hűtő rendszerekben kazánok, gázszelepek, fűtési keringtető szivattyúk, mágneskapcsolók és zónaszelepek működtetésére tervezték.
A DT200 digitális helyiséghőmérséklet-termosztátot önálló épületek automatikus fűtés szabályozására fejlesztették ki. A készülék olyan rendszerekben alkalmazható, melyekben igény lehet kombi-, olaj-, illetve gázkazán, keringtető szivattyú, termikus szelepműködtető, zónaszelep, valamint elektromos fűtés szabályozására.
A CM907-es Prémium termosztátot azoknak ajánljuk, akik nem hajlandóak pár ezer Forintért kompromisszumokat kötni és a piacon kapható egyik legjobb, legtöbb szolgáltatást nyújtó termosztátot szeretnék megfizethető áron megvásárolni.
A CM707-es termosztát optimális ár/érték arányával tökéletes választás mindazoknak, akik egy a legszükségesebb kényelmi funkciókkal felszerelt, kedvező árú, minőségi termosztátot szeretnének vásárolni.

Rádiófrekvenciás (RF) termosztátok

Tekerős RF termosztát (HCW80): Egyszerű, időprogram nélküli „tekerős” RF szobatermosztát, alapjel állítási lehetőséggel.
Programozható RF termosztát (CM927RF): Heti időprogrammal rendelkező készülék, naponta 6 időszakra bontható programozási lehetőséggel.
Programozható, kétzónás RF termosztát (CM67Z): Két egymástól független fűtési zónának képes időprogramot biztosítani.
RF keverőszelep vezérlő (HM 80): Fűtési/hűtési zónák rádiófrekvenciás keverőszelep vezélője. A vezérlést az aktuális helyiséghőmérséklet és az alapjel különbsége alapján végzi, fuzzy logika alapú vezérléssel.

A HCM200D központi egység: A Honeywell szobatermosztátok új generációja már az épület hűtési, fűtési, biztonságtechikai és kényelmi funkcióit egyaránt szabályozza. Nagy előny, hogy a zónák szabályozása, illetve minden előre programozott érték változtatása egyetlen központi kezelőszervről, központi egységről (HCM200D) történik! Akár 16 fűtési vagy hűtési zóna is külön időprogrammal rendelkezhet. Akár zónánként is megoldható a páralecsapódás elleni védelem. Ezek a készülékek szinte minden, a felhasználó által megálmodott feladatot képesek teljesíteni, a távirányítós napellenzőktől, a jelenlét szimulációig. A napnyugta, napkelte funkcióval ellátott redőnymozgatástól, a szélerősség érzékelő által szabályozott árnyékoló mozgatásig.

A szabályozástechnika fejlődése folyamatos, a modern technológiák integrálásával egyre hatékonyabb és intelligensebb rendszerek jönnek létre. A fuzzy logika alkalmazása a kazánvezérlésben egy lépés a még optimalizáltabb és felhasználóbarátabb megoldások felé.
