A Denso Injektorok Szállítási Értékei és Kódolási Tudnivalók
A Tamorin Kft. minden szállítása a jelen Általános Szerződési Feltételek (ÁSZF), valamint az esetleges vonatkozó külön megállapodások hatálya alá tartozik. A Tamorin Kft kijelenti, hogy az Eladó Általános Szerződési Feltételeit mindenkor korlátozás mentesen elérhető a www.injektorfelujitas.hu honlapon. Vevő kijelenti, hogy vevői rendelés kiszolgálásának feltétele, hogy a jelen ÁSZF előírásait a Vevő megismerte, elfogadta és annak feltételeit magára nézve kötelezőnek ismerte el. Emellett a Vevő hozzájárul adatainak kezeléséhez, a GDPR -ban foglaltaknak megfelelően.
A következőkben áttekintjük a Denso injektorokhoz kapcsolódó fontos információkat, beleértve a gyári és utángyártott alkatrészek definícióit, a szállítási feltételeket, a vásárlástól való elállás feltételeit, valamint a garanciális ügyintézés részleteit.
Gyári és Utángyártott Alkatrészek
Fontos tisztázni a gyári és utángyártott alkatrészek közötti különbséget, mivel ez befolyásolja a termék minőségét és megbízhatóságát.
- Gyári alkatrész: Olyan tartalék alkatrészek, amelyek a gépjármű összeszereléséhez használt elemekkel azonos minőségűek, és amelyeket a gépjárműgyártó által az adott gépjármű alkatrészeinek vagy tartalék alkatrészeinek gyártására meghatározott előírásoknak és gyártási szabványoknak megfelelően gyártanak. Gyári alkatrésznek tekintünk minden olyan pótalkatrészt, amelyet az adott autógyár első beépítésűként alkalmaz járműveiben, vagy amit a termék minősége alapján gyáriként elismer.
- Utángyártott alkatrész: Az utángyártott kifejezést olyan alkatrészekre használjuk, amiket nem a termék eredeti gyártója készített, de funkcióját tekintve megegyezik az eredetivel. A termék elkészítésekor felhasznált alapanyagok minőségében lehet különbség.
A Tamorin Kft által forgalmazott termékek gyári megjelölései lehetnek: Bosch, VDO, Siemens, Continental, Denso, Delphi, Valeo, Pierburg. (Nem az autógyártó márkájával ellátott termékeket értékesíti a Tamorin Kft! A gyári felújított cseredarabos alkatrészek esetében, a leadott cseredarabokat az eladott termék eredeti dobozában kell visszaküldeni a gyártónak.
Szállítási Feltételek és Kárveszély
Amennyiben A Tamorin Kft a termékeket a Vevő kérésének megfelelően a Vevő által meghatározott helyre szállítja, a kárveszélyt a Tamorin Kft viseli. Amennyiben sérülten érkezik meg a csomag/ a termék, azt a Vevő köteles még aznap, de az átvételtől számítva 24 órát nem meghaladva bejelenteni írásban, a Tamorin Kft részére. ( pl: Cseredarabos alkatrészek esetén, Gls-el történő visszaküldés az ügyfél által) A kárveszélyt a Vevő viseli.
Gyújtógyertya útmutató Kawasaki típusokhoz
Végfelhasználóknak szánt csomagolásban történő kiszállítás esetén a termékek viszonteladása kizárólag változatlan formában történhet (szín, csomagolási forma és márkajelzés). A termékek megfelelnek a nemzet és nemzetközi szabványoknak.
Vásárlástól Való Elállás Feltételei
A számla kiegyenlítése után, amennyiben az alkatrész nem visszáruzható a Vevőnek nem áll jogában elállni a rendeléstől.
Vásárlástól való elállás feltételei:
- A visszaküldött termék bontatlan, eredeti csomagolásában és eredeti tartozékaival együtt kell, hogy leadásra kerüljön, a kiállított számla és minden egyéb dokumentum leadása mellett.
- Biztonsági okok miatt erre csak személyesen van lehetőség a Tamorin Kft irodájában, nyitvatartási időn belül.
( Pl: Kinyitott biztonsági vákuumfólia, széttépett gyári doboz esetén a Tamorin Kft nem kötelezhető a termék visszavételére. Cseredarabos termék vásárlása esetén az eredeti termék leadása kötelező, egyéb esetben betétdíj fizetése szükséges. A beszereléshez szükséges és szükségtelen alkatrészekről a Vevő köteles tájékozódni. Cseredarabos termék vásárlása esetén a terméken hagyott egyéb alkatrészeket, a leadástól számított 24 óra elteltével már nem áll módunkban visszaadni a Vevőnek.
Garanciális Ügyintézés
A Vevő a hiba felfedezése után a körülmények által lehetővé tett legrövidebb időn belül köteles kifogását a Tamorin Kft -vel közölni. A Vevőt terheli annak bizonyítása, hogy a hiba felfedezését követően a kifogást, az adott körülmények között a lehető legrövidebb időn belül megtette.
A Vevő köteles, a Tamorin Kft által kiadott garancia jegyében és jótállási szabályzatában foglalt dokumentumokat hiánytalanul megküldeni az eladó részére. A mennyiben a garanciális elbírálás pozitív, vagyis valóban a termékben eredendően fennálló hibára derül fény, az eladó először a termék javítását köteles elvégezni. A kártérítés összege legfeljebb a termékek vételára lehet.
A termékek minősége tekintetében kizárólag a Tamorin Kft által adott termékleírás és a jelenlegi hivatalos beszerelési előírások tekintendőek irányadónak. Amennyiben garanciális ügyintézésre kerül sor, és nyilvánvalóvá válik, hogy a hiba nem tartozik garancia alá, úgy a bevizsgálással felmerülő költségeket a Vevő köteles megfizetni.
Ügyintézés: telefonon: +3630/3032171, a Tamorin Kft telephelyén: 1095 Budapest, Soroksári út 48, 1 épület fsz.
Injektorok Bevizsgálása és Kódolása
Bevizsgáláskor az injektorok/szivattyúk pillanatnyi állapotát tudjuk vizsgálni, ezt mérési jegyzőkönyvvel támasztjuk alá. Ki és beszerelést követően változhatnak az értékek, így a mérés a hitelességét, előírt tárolási-csomagolási körülmények mellett, csak a beszerelés időpontjáig őrzi meg, de nem tovább mint 1 hónap.
Dízel porlasztók kódolása esetén csak akkor vállalunk garanciát a kód helyességére, amennyiben gyári új, vagy a Tamorin Kft által felújított porlasztóról van szó. Ennek nem teljesülése esetén a kódot a vevő saját felelősségére vásárolja meg, amennyiben ez nem idézi elő a megfelelő működést, reklamációval nem élhet, semmilyen pénzvisszatérítésre nem tarthat igényt. (Bontott vagy nem hivatalos disztribútortól vásárolt injektorok.
Gyújtógyertya vásárlás tapasztalatok
Diesel lehúzások! DENSO és SIEMENS injektor "felújítások"?! Kidobott pénz!
A Common Rail Injektorok Kódolása
A common rail injektorok mindegyike egyedi azonosítóval, kóddal rendelkezik. A kód azonos típuson belül az adott injektor működési jellemzőit tartalmazza. A kóddal történő illesztés révén az egyes injektorok szállítása kiegyenlítődik, így a hengerek üzeme azonossá, a motorjárás egyenletessé válik.
Szigorú tűréssel készült, méretláncot alkotó szerkezeti elemeink gondos gyártás és méretellenőrzés ellenére sem lesznek tökéletesen azonosak. Különösen azok az alkatrészek mutatnak eltérést, melyeken folyadék áramlik át, tehát az átfolyási jellemzőknek kell, kellene szigorúan azonosnak lenniük.
Kezdetben a gyártók az alkatrészeket méret szerint összeválogatták, majd az így készült, csoportosított egységeket osztályba sorolták. Ennek segítségével már össze lehetett válogatni egy szerkezeti egységbe (közel) azonos jellemzőkkel bíró alkatrészeket.
Hajdan a dízelmotorok befecskendezőszivattyúinak elemdugattyúját miután legyártották, az elemhüvelyt egyedileg hónolták hozzá, így próbálták a szükséges illesztést elérni.
Mikronos Illesztés
Napjaink CR-injektorainak illesztése néhány mikron, ezen a pontosságon már nincs mit fokozni. A szelepeken, belső fojtásokon való átáramlás jellemzőit a geometria határozza meg, gyártásuk méretpontossága a lehető legpontosabb.
Mégis az a helyzet, hogy egy névleges működtetési input vezérlőjel hatására az injektoron, egyedről egyedre más és más az átfolyó mennyiség. Ennek nemcsak szerkezetgeometriai okai vannak, hanem a beavatkozó (elektromágnes vagy piezo) saját jellemzői is. Tetézzük még azzal a dolgot, hogy az injektor széles tartományú dózisa (0,1…100 mg/löket), ugyancsak tág határú tápnyomása (150…1800 bar) és működési frekvenciája (motorfordulatszám), ezt jellegmezővé, jellegfelületté szélesíti. Minden pontjában a szállításnak névleges értékűnek kell lenni. Ezt a szállítási azonosságot a gépészet, azaz az injektorok darabról darabra, a legszigorúbb tűrések mellett sem tudják hozni. A mérések azt mutatják, hogy ± 5 mg/löket eltérés hamar összejön.
Elektromos Korrekció
Kézenfekvő tehát az elektromos vezérlési korrekció. Egy adott jellegmezőpontban az alapadat a szállítási mennyiség. Az injektor egyed vezérlőjelét, inputját kell úgy meghatározni, hogy a kívánt dózist szállítsa az injektor. Ez az injektorkódolás. Az injektor egyedi kód az ECU számára összetett információ, azt mutatja, hogy a névleges vezérlési értéktől - villamos vezérlőjeltől - mennyivel térjen el a működési jellegmező résztartományaiban azért, hogy az injektor az alapadatnak, a „kell” értéknek megfelelően szállítson. Természetesen nem mindenpontos a korrekció. Van, ahol az egyes szállítási karakterisztikát befolyásolja, van, ahol ezeket szakaszokra bontva is korrigálja.
A CR-injektor gyártója minden egyes injektort kóddal lát el, az injektorra ezt felírja. A motorgyártó a kódot a motorirányító egységbe beírja. Vannak gyártók, akik a kódokat címkére is felírják és a címkét valahová a motorra felragasztják.
Örök Érvényű-e a Kód?
Nem, mert az injektor tulajdonságai a használattal - kopással, belső lerakódásokkal, az elektromos egység fáradásával - megváltoznak. Jelenti-e ez azt, hogy adott üzemidő, futásteljesítmény után ajánlatos újrakódoltatni az injektort? Vannak rendszerek, melyek képesek a változásokat észlelni és a kódolást automatikusan módosítani. Ezek az ún. adaptív rendszerek. Ha nem ilyen a rendszer, akkor talán igen, de erre a luxuskiadásra nem lehet és talán nem is kell rávenni a dízelautó tulajdonosát. A használt autó gazdája, még ha tud is a dologról, legkisebb gondja is nagyobb ennél…
Amikor az injektort megbontják, porlasztócsúcsot vagy egyéb alkatrészt cserélnek benne és beállítják, feltétlenül szükséges új kód generálása.
A Kód Mérése
A kódoláshoz szükséges információk nem egy önálló próbapadi injektormérésből származnak, hanem az injektor valamennyi szállítási, tömítettségi tulajdonságát felmérő, komplex méréssorozatból. Az állapotvizsgálat injektorpróbapadon (régen adagoló-próbapadnak mondtuk) teljesen automatikusan fut le, akár több óráig is tart a vizsgálat. Ennek eredményét egy állapotlapon összegezve kapjuk meg, melyen a kód is szerepel. Az lehet, hogy megtartja a régi kódot, többnyire azonban újat kap. Nincs kizárva, hogy a próbapad szoftvere megállapítja a teszt alapján, hogy az injektor már olyan rossz műszaki állapotban van, hogy kódot nem kaphat.
Bosch injektorok ún. harmadik lépcsős javítása (alkatrészcsere és beállítás) lehetővé teszi, hogy a beállítást a megengedett tűrési mezőn belül eltolják, és ezek után újramérve az injektorpróbapad - az esetek többségében - már tud kódot adni. Érzékelhető, hogy mindez sok időt, főleg drága próbapadi időt igényel, tehát nem olcsó művelet, mely közelítheti az új injektor árát.
Bosch CR-injektorok méréséhez az EPS708 vagy EPS815 típusú padok alkalmasak EPS945 rendszerszoftverrel.

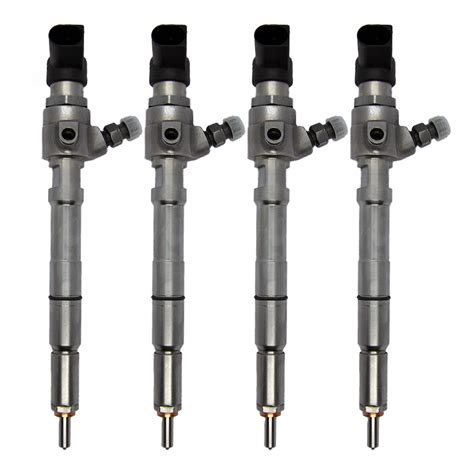

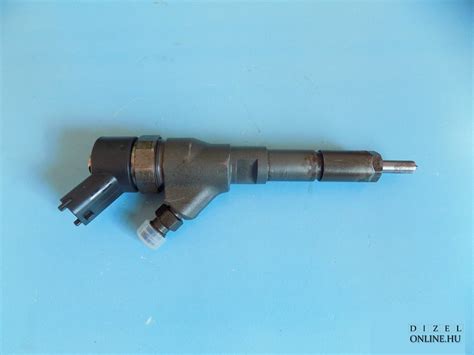

Bosch Kódok
A Bosch CR-injektorokat kezdetben osztályba sorolták. Az osztályba sorolás az ún. emissziós munkapontban adta a szállításkorrekciót, tehát itt hozták azonos befecskendezési értékre az egyes injektorokat. A próbapadi vizsgálatok után kapott kód a lehetséges három osztály egyikébe rendelhette az injektort.
Az osztályazonosító jel lehet 1-2-3 vagy ABC vagy XYZ. Az autó/motor gyártótól függött, hogy milyen nevet kért a kódnak.
Ahogy fejlődött a technika, a korrekció finomsága is egyre jobb lett. Megjelent az IMA kód vagy IMA jelzés. Az IMA a német - Injektor Mengen Abgleich rövidítése, injektor mennyiségi kiegyenlítésnek, összehangolásnak fordíthatjuk. Angol nyelvű megfelelője az IQA (Injector Quantity Adjustment).
Példaként néhány alfanumerikus IMA kód, melyet a Bosch próbapad adott CRI2.2 injektorokhoz: 8TSUBA3, ABRIDA7, DU2WMWB, DV2LKSC. Egy Bosch CR-injektoron lévő IMA kód: AIAEAXAA8. A karakterszám függ, hogy a motor melyik EURO emissziós generációhoz tartozik.
A próbapadi mérésnél, ha beadjuk a mérendő injektor IMA kódját, a Bosch próbapad ennek helytállóságát ellenőrzi egy viszonylag szélesebb, ellenőrzési tűréssel. Ha ebbe belefér a műszaki állapot, akkor visszakapja az injektor az eredeti, gyári kódját. Ha nem adjuk be az IMA karaktersort, akkor szigorúbb tűréssel újrakódol, természetesen új kódot ad.

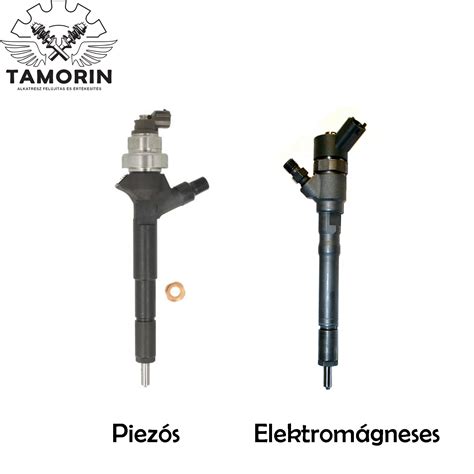

Mi a Helyzet a Piezóssal?
Maradjunk még a Bosch injektoroknál. A piezoinjektor kódja szintén 7 karakterből áll. Az első 6 karakter az IQA (IMA), az utolsó, a hetedik, mely mindig betű, az IVA (ISA) kód, mely a feszültségillesztésre utal. Ez alapján az „agy” a feszültséget 4 voltos lépcsőkben növeli. Az IVA az angol Injector Voltage Adjustment rövidítése, német megfelelője az ISA - Injektor Spannung Abgleich. Egy példa: IQA: 8ZR28S, az IVA: G.
Ma dízelszakműhelyeink a piezoinjektoroknak tudnak új kódot generálni, de a javításra még nincsen hivatalos, Bosch technológia. A technológia ez év végére várható, amikor is a porlasztócsúcsot, a szelepeket, a hidraulikus kiegyenlítőt lehet majd cserélni, illetve beállítani. Ezt kódolás kell hogy kövesse.
Delphi Injektorok
Természetesen a Delphi injektoroknak is van kódja, illetve alkatrészcserés javítás után újra kell az injektort kódolni. A Hartridge CRi-PC próbapad alkalmas gyári technológiával a vizsgálatra és annak eredményeként a kód megadására.
A Delphi először a C2I injektorkódot vezette be, ez 16 karakterű, hexadecimális. A korrekcióval a befecskendezési karakterisztikákat egy paraméterben, az adott karakterisztika meredekségében módosítják.
A Delphi később bevezette a C3I már 20 karakterű, alfanumerikus kódot. A korrekcióval a befecskendezési karakterisztikákat három szakaszra bontva a szakaszmeredekséget módosítják.
A C2I a Correction Individual Injector (egyedi injektor korrekció) rövidítése, a C3I pedig a Correction Improved Individual Injector, azaz a tökéletesített egyedi injektor korrekciót jelöli.
A Delphi diagramon mutatja be a korrekció eredményét. A diagramok a befecskendezett mennyiséget mg/löket mértékegységben, 1600 bar railnyomáson, a befecskendezési idő függvényében mutatják. Az ábra bal oldalán a gyártási szórásból eredő szállításkülönbségek láthatóak. A legnagyobb eltérés a névlegestől 5,5 mg/löket. A középső ábra szerint a C2I korrekcióval az eltérés lecsökken 3,2 mg/löketre, C3I korrekcióval (jobb szélső diagram) pedig gyakorlatilag 1 mg/löket alá.
Egy Hartridge CRi-PC mérés utáni Delphi kód a jegyzőkönyvi lapon így néz ki:
Injector InformationInjector P/N EJDR00501ZInjector S/N 2588EX18F82Old (régi) C2I Number C82922D128F4C626New (új) C2I Number 9836BA8DAC90A365
Gyakorlati Tanácsok
Mivel a korszerű rendszerek adaptívak, az alapkód adta műszaki korrekciós adatok a motorműködés közben módosulnak. Ha tehát az IMA, vagy az IMA-ISA, vagy a C2I, C3I kódot változtatni kell, újat beírni az ECU-ba, akkor vagy az új kód eleve törli az adaptív memóriát, vagy azt külön kell törölni. Kódbevitel injektor- vagy ECU-cserénél szükséges.
Ha egy injektor üzemben van, akkor ne töröljük az adaptív memóriát! Még soros motornál is meg kell nézni a dokumentációt, hogy vajon a váltó, vagy a másik végen van-e az egyes henger. Ford TDCi motoroknál az 1-es henger a váltó felől van.
Másik probléma, hogy a motorra ragasztott címkén az injektorkódok fizikai hengersorrendben vannak-e feltüntetve vagy gyújtási sorrendnek megfelelően. A címke szerinti első kód az 1. hengeré, hengerszámozás a váltó felől. A felső sor második kódja a gyújtási sorrendnek megfelelő 3. henger injektoráé. A Fordokon sajnos van ilyen „keverés”.
Előírás lehet az is, hogy csak környezeti hőmérsékletre lehűlt motornál lehet a kódbeadást megadni.
A lényeg, mint mindig „Nem rutinból, hanem kottából!”. Vigyázzunk, hogy ne keverjük a beírásnál a nullát és az O betűt!
Az új kód bevitele után néhány gyártónál még szükséges rövid országúti menet, hogy például a pilotbefecskendezés is helyreálljon.
Mit Eredményez a Kódolás?
Ettől lesz finom a motorjárás, kedvezően hat a fogyasztásra, dinamikára, füstölésre. Autószerelők mondták korábban, az első kódolási előírások megjelenésekor, hogy nincs érezhető hatása, nem rabolják az idejüket a kódolással. Igazuk is lehetett, lásd az egypontos „emissziós illesztést”. Mára nagyot változott a világ: a kódolatlanság, félrekódolás érezhető motorjárási rendellenességet von maga után. Csak kódolással lesz járóbetegből jó motor.
