Common Rail porlasztó piezo kristály hiba: Minden, amit tudnod kell
A modern dízelmotorok működésének egyik alapköve az üzemanyag-befecskendezés precizitása. Ez a komplex technológia a Common Rail rendszerek szívét képezi, lehetővé téve a motorvezérlő egység (ECU) számára, hogy valós időben szabályozza az égési folyamat minden aspektusát.
A technológiai fejlődés az elmúlt évtizedekben drámaian átalakította az üzemanyag-befecskendezés módszereit. Ezek az innovációk nemcsak a motorok hatékonyságát növelték, hanem jelentősen csökkentették a károsanyag-kibocsátást is.
Növekszik a nyomás a dízelmotorok károsanyag-kibocsátásának csökkentésére. Ennek egyik módja az üzemanyag hengeren belüli égésének hatékonyabbá tétele. Kisebb térfogatú, gyakrabban és erősebben porlasztott üzemanyag befecskendezése kevesebb el nem égett tüzelőanyagot eredményez, és ezáltal tisztább égés, kevesebb károsanyag-kibocsátás.
A Common Rail rendszer lényege, hogy egy közös nagynyomású csőben (rail) tárolja az üzemanyagot, amelyet egy nagynyomású szivattyú táplál. Az ECU vezérli az egyes porlasztók nyitását és zárását. A porlasztótű mozgásának monitorozása lehetővé teszi a rendszer számára, hogy valós időben korrigálja a befecskendezési paramétereket.
A modern dízelmotorok esetében a befecskendezési precizitás nem csupán egy technikai részlet, hanem a motor teljesítményének, üzemanyag-fogyasztásának és károsanyag-kibocsátásának alapvető meghatározója. Az üzemanyag befecskendezésének pontos időzítése és mennyisége közvetlenül befolyásolja az égési folyamat hatékonyságát.
Tünetek: Common Rail hibák BMW
Hogyan működnek a dízel üzemanyag-befecskendezők? A piezo common rail dízel üzemanyag-befecskendező működésének magyarázata
A Piezo Injektorok Működése és Előnyei
A common rail diesel motorok legújabb generációjánál a befecskendezéshez piezo injektor került alkalmazásra. A piezo injektor belsejében egy kerámia egységet használnak, amelyet feszültség alá helyezve megváltozik annak kristályszerkezete.
Ez olyan geometriai változást hoz létre, amely mechanikusan kiváltja a befecskendező fúvókatű megnyitását. Piezo injektor alkalmazásával a befecskendező tű tömege kb. negyedére csökkenthető a common rail rendszerben, ami pontosabban adagolható üzemanyag mennyiséget biztosít.
Ezek az injektorok úgy működnek, hogy elektromos áramot vezetnek át a piezo kristályon, aminek hatására azok kitágulnak; majd a kristály kisüti az áramot és összehúzódik az eredeti méretre.
Mivel a piezo befecskendező szelep gyorsabb, több befecskendezést tud végrehajtani hengerlöketenként, és nagyobb nyomást tesz lehetővé az üzemanyagrendszerben; ez javítja a dízel porlasztását, jobb permetezési lendületet és nagyobb pontosságot biztosít.
Eddigiekben a sima Common rail rendszerek kb 1600 bar nyomást állítanak elő, és eddig mágnesszelepek kezelték ezt a hatalmas nyomást kisebb nagyobb pontossággal.
Befecskendező rendszer részletei
A működés során az aktuátorra egy elektromos feszültség kerül, ami piezoelektromos jelenséget indukál a kristályban. Ennek hatására a kristály megváltoztatja a méretét, ami nyomást gyakorol a szelep vezérlő mechanizmusára.
Amikor a befecskendezési ciklus megkezdődik, az aktuátor rövid idő alatt nyitja meg a befecskendező szelepet, ezáltal engedve az üzemanyagot a hengerbe. Common rail rendszerben a piezo-kristályos injektor tű tömege kb. a negyedére csökkenthető.
A piezo befecskendezők képviselik a Common Rail technológia csúcsát. Amikor az ECU feszültséget küld a piezo kristályra, az azonnal megváltoztatja alakját, és rendkívül gyorsan kinyitja a befecskendező szelepet.
A piezo befecskendezők sebessége és precizitása lehetővé teszi a rendkívül rövid befecskendezési időtartamokat és a még finomabb adagolást. Ez a technológia jelentősen hozzájárul a motor zajszintjének csökkentéséhez, az üzemanyag-fogyasztás optimalizálásához és a károsanyag-kibocsátás további mérsékléséhez.

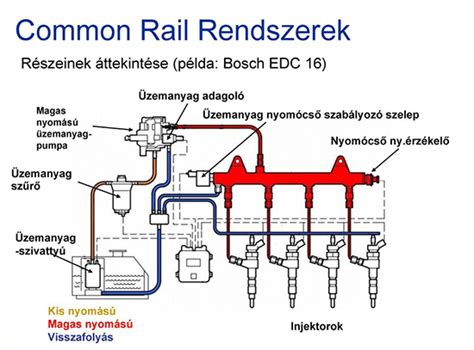

A Common Rail rendszer működési elve
A Piezo Injektorok Hibái és Tünetei
A jeladós porlasztók, mint minden precíziós alkatrész, idővel meghibásodhatnak. Az egyik leggyakoribb tünet a motor egyenetlen járása, különösen alapjáraton. A teljesítménycsökkenés és a rossz gyorsulás szintén intő jel.
Ha az autó lomhábbnak tűnik, nehezen veszi a fordulatot, az is lehet a hibás befecskendezés következménye. A megnövekedett üzemanyag-fogyasztás egy másik árulkodó jel. Ha a porlasztó nem zár megfelelően, vagy túl sok üzemanyagot fecskendez be, az pazarláshoz és a fogyasztás emelkedéséhez vezet.
A kipufogógáz szokatlan színe szintén figyelmeztető jel. A fekete füst általában a túl sok üzemanyag befecskendezésére vagy a hiányos égésre utal, míg a fehér füst a vízgőzre vagy a nem teljesen elégett üzemanyagra.
Nehéz indítás, különösen hideg időben, szintén jelezheti a porlasztó problémáját. A műszerfalon megjelenő motorhiba jelzőlámpa (Check Engine Light) szinte mindig valamilyen hibára utal.
A motor hangjának megváltozása, például kopogó vagy kattogó hang is utalhat a befecskendezők problémájára. Végül, de nem utolsósorban, az üzemanyag szaga az utastérben is figyelmeztető jel lehet.
A jeladós porlasztó hibái számos módon megnyilvánulhatnak, de a legfontosabb, hogy ne hagyjuk figyelmen kívül a motor szokatlan viselkedését.
Gyakori hibák:
- Motor egyenetlen járása
- Teljesítménycsökkenés
- Rossz gyorsulás
- Megnövekedett üzemanyag-fogyasztás
- Szokatlan színű kipufogógáz
- Nehéz indítás
- Motorhiba jelzőlámpa
- Megváltozott motorhang
- Üzemanyag szaga az utastérben
A Piezo Injektorok Diagnosztizálása
Amikor a fenti tünetek bármelyike megjelenik, a pontos diagnózis elengedhetetlen. Az első lépés szinte mindig a hibakódok kiolvasása egy OBD-II szkennerrel vagy diagnosztikai szoftverrel.
Az ECU számos hibakódot tárolhat, amelyek közvetlenül a befecskendező rendszerre, vagy az egyes hengerek égéskimaradására vonatkoznak. A élő adatok elemzése szintén kulcsfontosságú.
A diagnosztikai szoftverek valós időben képesek megjeleníteni a befecskendezési időzítést, a befecskendezett üzemanyag mennyiségét, az üzemanyagnyomást és a befecskendező korrekciós értékeit.
A visszafolyás mérés (leak-off test) egy másik gyakori diagnosztikai eljárás. A Common Rail befecskendezőknek van egy bizonyos visszafolyó águk, amelyen keresztül az üzemanyag egy része visszajut a tartályba.
A befecskendezők ellenállásának mérése multiméterrel segíthet az elektromos hibák, például a tekercs szakadásának vagy rövidzárlatának felderítésében. A porlasztók kiszerelése és padon történő tesztelése a legátfogóbb diagnosztikai módszer.
Egy speciális próbapadon a befecskendezők működését különböző nyomásokon és üzemállapotokban szimulálják. A kompressziómérés is releváns lehet, mivel az égéskimaradás nem csak a befecskendezőtől, hanem a henger tömítetlenségétől is eredhet.
Végül, a vizuális ellenőrzés sem elhanyagolható. Fontos, hogy ezeket a diagnosztikai lépéseket képzett szakember végezze el, aki rendelkezik a megfelelő eszközökkel és tapasztalattal.
Porlasztók tesztelése próbapadon
Javítás, Felújítás vagy Csere?
Amikor egy jeladós porlasztó meghibásodik, gyakran felmerül a kérdés: javítsuk, felújítsuk vagy cseréljük ki egy újra? Bizonyos esetekben a javítás, vagy inkább a felújítás gazdaságos és hatékony megoldás lehet.
A felújítás során a befecskendezőt szétszedik, megtisztítják, a kopott alkatrészeket (pl. A felújítás akkor jöhet szóba, ha a hiba elsősorban mechanikai jellegű, például a porlasztócsúcs kopott vagy eltömődött, vagy a belső mozgó alkatrészek szorulnak.
Fontos, hogy a felújítást kizárólag erre szakosodott, engedéllyel rendelkező műhely végezze, amely rendelkezik a megfelelő célszerszámokkal és próbapadokkal.
Azonban vannak olyan hibák, amelyek esetén a felújítás nem lehetséges vagy nem gazdaságos. Például, ha a befecskendező belső elektronikája sérült, vagy a ház mechanikusan deformálódott.
A piezoelektromos befecskendezők felújítása bonyolultabb és drágább folyamat, mint az elektromágneseseké, így esetükben gyakrabban döntenek a csere mellett. Választhatunk gyári új, vagy utángyártott új alkatrészek közül is.
Az utángyártott alkatrészek általában olcsóbbak, de fontos ellenőrizni a gyártó megbízhatóságát és a garanciát. Minden esetben érdemes kikérni egy tapasztalt autószerelő vagy dízel specialista véleményét, aki a diagnosztika és a költségek figyelembevételével tudja javasolni a legjobb megoldást.
A hibás jeladós porlasztó javítása vagy cseréje egy befektetés a motor élettartamába és hatékonyságába.
Döntési szempontok:
- A hiba jellege (mechanikai vagy elektronikai)
- A felújítás költségei
- Új alkatrész ára
- A motor állapota és futásteljesítménye
- Szakember véleménye
Karbantartás és Megelőzés
A jeladós porlasztók rendkívül precíziós alkatrészek, amelyek hosszú élettartamának biztosításához elengedhetetlen a megfelelő karbantartás és néhány alapvető óvintézkedés betartása. A legfontosabb tényező az üzemanyag minősége.
A dízel üzemanyagban található szennyeződések, víz vagy parafinlerakódások súlyosan károsíthatják a befecskendezőket. Az üzemanyagszűrő rendszeres cseréje kulcsfontosságú.
Az üzemanyagszűrő feladata kiszűrni a szennyeződéseket az üzemanyagból, mielőtt az elérné a nagynyomású szivattyút és a befecskendezőket. Sokan esküsznek az üzemanyag-adalékok használatára.
Ezek az adalékok segíthetnek tisztán tartani az üzemanyagrendszert, feloldják a lerakódásokat, és megköthetik a vizet. Fontos azonban, hogy csak minőségi, megbízható gyártóktól származó adalékokat használjunk, és kövessük az adagolási útmutatót.
Kerüljük az üzemanyagtartály teljes kiürítését. Ha az üzemanyagszint túl alacsony, a szivattyú levegőt szívhat, ami károsíthatja az üzemanyagrendszert.
A rendszeres szervizelés, beleértve az olajcserét és a légszűrő cseréjét, szintén hozzájárul a motor általános egészségéhez. Figyeljünk a motor szokatlan hangjaira vagy viselkedésére.
Mint korábban említettük, az egyenetlen járás, a teljesítménycsökkenés vagy a füstölés mind intő jelek. A vezetéstechnika is befolyásolhatja a befecskendezők élettartamát.
A hirtelen gyorsítások és a gyakori rövid távú, hideg motorral való autózás növelheti a lerakódások képződését.
Megelőzési tippek:
- Minőségi üzemanyag használata
- Rendszeres üzemanyagszűrő csere
- Üzemanyag-adalékok használata (megfelelő minőségű)
- Az üzemanyagtartály teljes kiürítésének kerülése
- Rendszeres szervizelés
- Figyelem a motor szokatlan jeleire
- Kímélő vezetéstechnika
Összefoglalás
A Common Rail porlasztók piezo kristály hibái komoly problémákat okozhatnak a dízelmotorok működésében. A tünetek felismerése, a pontos diagnosztizálás és a megfelelő javítási módszer kiválasztása elengedhetetlen a motor hosszú élettartamának és optimális teljesítményének megőrzéséhez.
A megelőzés érdekében fontos a minőségi üzemanyag használata, a rendszeres karbantartás és a kímélő vezetéstechnika.
