A belsőégésű motorok, különösen a motorkerékpárok hatékony és megbízható működésében kulcsfontosságú szerepet töltenek be a gyújtásrendszerek. A gyújtás feladata, hogy a sűrített üzemanyag-levegő keveréket a megfelelő pillanatban meggyújtsa, ezáltal lehetővé téve a motor számára a munkavégzést.
Ebben a cikkben bemutatjuk a CDI (kondenzátor kisüléses gyújtás) rendszerek működését, előnyeit, és a hibaelhárítás alapjait.
Motorcycle CDI Ignition System Working
A Ducati Energia gyújtásrendszerek története
A Ducati Energia gyújtás rendszerek története szorosan összefonódik a robbanómotorok fejlődésével, különösen a kis lökettérfogatú, magas fordulatszámú motorok esetében. Kezdetben, a kondenzátor kisüléses gyújtás (CDI) technológiára fókuszáltak, ami a megbízhatóság és a költséghatékonyság miatt vált népszerűvé.
A fejlődés következő lépcsőfoka a digitális CDI rendszerek megjelenése volt. Ezek a rendszerek már mikroprocesszorokat használtak a gyújtási időzítés pontosabb szabályozására, ami jobb teljesítményt és alacsonyabb károsanyag-kibocsátást eredményezett.
A 90-es években a Ducati Energia elkezdett kísérletezni az induktív gyújtás (Inductive Ignition System, IIS) rendszerekkel is, bár a CDI technológia maradt a fő irányvonal.
Kreatív gumi kígyó készítési ötletek
A napjainkban használt Ducati Energia gyújtások jellemzően digitális CDI rendszerek, amelyek továbbfejlesztett érzékelőkkel és algoritmusokkal rendelkeznek. Ezek a rendszerek képesek a motor terhelésének, hőmérsékletének és fordulatszámának figyelembevételével optimalizálni a gyújtási időzítést, biztosítva a maximális teljesítményt és hatékonyságot.
A CDI gyújtásrendszer felépítése és működése
A Ducati Energia gyújtásrendszer, mint minden gyújtásrendszer, alapvetően arra hivatott, hogy a motor működéséhez elengedhetetlen szikrát előállítsa a megfelelő pillanatban. Ez a szikra gyújtja be a benzin-levegő keveréket a hengerben, ami a dugattyút mozgásba hozza, és ezáltal a motor működik.
A rendszer főbb elemei:
- Gyújtásvezérlő egység (CDI vagy ECU): Ez az egység felelős a gyújtási időzítésért, vagyis meghatározza, hogy mikor kell a gyújtótekercsnek a szikrát leadnia.
- Lendkerék: A Ducati Energia gyújtásrendszer szíve a lendkerék (más néven mágneskerék), mely a főtengellyel forog. Ebbe építve találhatók a mágnesek, melyek mozgása indukálja a feszültséget a gyújtótekercsben.
- Gyújtótekercs: A gyújtótekercs, vagy más néven gyújtó trafó, felelős a lendkerék által indukált alacsony feszültség átalakításáért a gyertyához szükséges magas feszültségre.

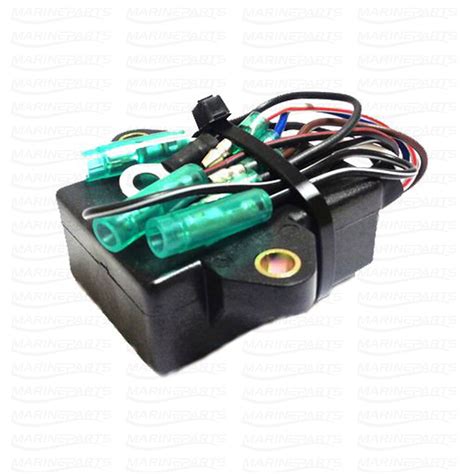

- CDI egység: A CDI egység (Capacitive Discharge Ignition - kondenzátor kisüléses gyújtás) kulcsszerepet játszik a gyújtási időzítés szabályozásában. Ez az elektronikus áramkör tárolja a gyújtótekercs által generált energiát egy kondenzátorban, majd egy vezérlőjel hatására hirtelen kisüti azt a gyújtótekercs primer tekercsére.
- Gyújtógyertya: A gyújtógyertya az, ahol a magas feszültségű elektromos ív létrejön, ami meggyújtja a benzin-levegő keveréket a hengerben. A gyertya elektródái közötti távolság (gyertyahézag) kritikus fontosságú a megfelelő gyújtás szempontjából.
- Gyújtáskapcsoló és leállító gomb: Egyszerű, de fontos alkatrészek.
- Kábelezés és csatlakozók: Biztosítják az alkatrészek közötti elektromos kapcsolatot.
A működés részletei
- A jelfogó jelet küld a gyújtásvezérlő egységnek a főtengely helyzetéről.
- A vezérlő egység ezután kiszámítja a megfelelő gyújtási időpontot, és jelet küld a gyújtótekercsnek.
- A digitális vezérlés lehetővé teszi a gyújtási időzítés finomhangolását, ami jobb teljesítményt, alacsonyabb fogyasztást és kevesebb károsanyag-kibocsátást eredményezhet.
A gyújtótekercs szerepe és típusai
A Ducati Energia gyújtásrendszerekben a gyújtótekercs létfontosságú alkatrész. Feladata, hogy az alacsony feszültségű áramot, amelyet a gyújtóelektronika (például CDI vagy gyújtásvezérlő egység) biztosít, nagyon magas feszültségre alakítsa át.
A gyújtótekercs működése az elektromágneses indukció elvén alapul. Két tekercsből áll: egy primer (elsődleges) és egy szekunder (másodlagos) tekercsből. A primer tekercs kevés menetszámú, vastagabb huzalból készül, míg a szekunder tekercs sok menetszámú, vékonyabb huzalból.
Technológia: kovácsolt felnik előállítása
Amikor a gyújtóelektronika áramot küld a primer tekercsbe, egy mágneses mező alakul ki. Amikor az áramot megszakítják (a gyújtóelektronika vezérlésével), a mágneses mező összeomlik.
Ez az összeomló mágneses mező indukál feszültséget a szekunder tekercsben.
A Ducati Energia rendszerekben a gyújtótekercsek lehetnek belső vagy külső típusúak. A belső típusú tekercseket gyakran a lendkerék alatt helyezik el, míg a külső típusúak különálló egységként szerelhetők fel a motorra.
A gyújtótekercs meghibásodása számos problémát okozhat a motor működésében, például indítási nehézségeket, gyenge teljesítményt, rángatózást, vagy akár a motor leállását is. Fontos a rendszeres ellenőrzés és karbantartás, valamint a megfelelő minőségű alkatrészek használata a megbízható működés érdekében.
A gyújtásvezérlő egység (ECU)
A Ducati Energia gyújtásrendszerének központi eleme a gyújtásvezérlő egység (ECU), mely az egész rendszer működését koordinálja. A Ducati Energia ECU-k jellemzően digitális gyújtást alkalmaznak, ami pontosabb és hatékonyabb gyújtást tesz lehetővé, mint a hagyományos mechanikus megoldások.
A digitális vezérlés lehetővé teszi a gyújtási előgyújtás dinamikus beállítását a motor aktuális működési körülményeihez igazodva.
A diagnosztika során a szakemberek speciális eszközökkel ellenőrzik az ECU működését és a szenzoroktól érkező jeleket. A hibás ECU-t általában cserélni kell, de bizonyos esetekben a szoftver frissítése is megoldást jelenthet.
A jeladó (pickup coil) szerepe
A Ducati Energia gyújtásrendszerben a jeladó, más néven pickup coil, kulcsfontosságú szerepet játszik a gyújtási időzítés pontos meghatározásában.
A jeladó egy tekercs, amely a lendkerék közelében helyezkedik el. A lendkeréken található egy vagy több kiemelkedés, a „jeladó fogak”.
Ahogy a lendkerék forog, ezek a fogak elhaladnak a jeladó előtt, ami megváltoztatja a jeladó tekercsének mágneses terét. Ez a feszültségimpulzus a gyújtóegységnek (CDI vagy ECU) jelzi, hogy elérkezett a gyújtás pillanata. A gyújtóegység ezután adja le a gyújtótrafóra a jelet, ami a gyújtógyertyánál szikrát hoz létre.
A jeladó fogak elhelyezkedése a lendkeréken közvetlenül befolyásolja a gyújtási előgyújtás mértékét. A nem megfelelő gyújtási időzítés komoly problémákat okozhat, például teljesítménycsökkenést, túlzott üzemanyag-fogyasztást, vagy akár motor károsodást is.
A lendkerék és a mágnesek
A Ducati Energia gyújtásrendszerben a lendkerék és a mágnesek játsszák a kulcsszerepet az áram termelésében, ami a gyújtógyertyák működéséhez elengedhetetlen.
A lendkerék, egy nehéz, forgó alkatrész, a főtengelyre van rögzítve. A motor forgása közben a lendkerék is forog, és a mágnesek elhaladnak a gyújtótekercs előtt. Ez az állandó mozgás, a mágneses tér változása indukálja az elektromos áramot a tekercsben.
A mágnesek elrendezése és ereje kritikus fontosságú. A Ducati Energia gyújtásoknál gondosan tervezik meg a mágnesek polaritását és elhelyezkedését, hogy biztosítsák a megfelelő nagyságú és időzítésű feszültséget a gyújtáshoz.
A lendkerék nem csak a mágneseket hordozza, hanem a gyújtás időzítésében is szerepet játszik. Bizonyos típusoknál a lendkeréken található jelölések segítik a gyújtás időzítésének pontos beállítását. Ez a beállítás elengedhetetlen a motor optimális teljesítményéhez és üzemanyag-fogyasztásához.
Fontos megjegyezni, hogy a mágnesek idővel veszíthetnek az erejükből. Ez a jelenség különösen igaz a régebbi Ducati Energia gyújtásokra.
A gyújtásrendszerek típusai
A Ducati Energia gyújtásrendszerek széles skálája létezik, melyeket a motorok típusától és a felhasználási céltól függően alkalmaznak.
- Analóg gyújtások: Bár régebbi technológiát képviselnek, még mindig megtalálhatók bizonyos modellekben. Ezek a rendszerek általában egyszerűbb felépítésűek és kevésbé érzékenyek a külső zavarokra.
- Digitális gyújtásrendszerek: Fejlettebbek és precízebb vezérlést tesznek lehetővé. Ezek a rendszerek mikroprocesszorral vezéreltek, ami lehetővé teszi a gyújtás időzítésének pontos beállítását a motor terhelésétől és fordulatszámától függően.
A Ducati Energia által gyártott digitális gyújtásrendszerek gyakran tartalmaznak további funkciókat is, mint például a fordulatszám-korlátozó, a gyújtásgörbe módosításának lehetősége, és a diagnosztikai funkciók.
A különböző motorokhoz eltérő gyújtásrendszereket terveztek. Fontos megjegyezni, hogy a gyújtásrendszer kiválasztása és beállítása kritikus fontosságú a motor optimális működése szempontjából.
A CDI gyújtás működése
A Ducati Energia CDI (Capacitor Discharge Ignition) gyújtás a hagyományos CDI rendszerek egy jól bevált, megbízható változata. A Ducati Energia rendszerekben a feltöltést általában egy különálló generátor tekercs végzi, mely a lendkeréken található mágnesek segítségével termel áramot. Ez az áram egyenirányítás és feszültségszabályozás után kerül a kondenzátorba.
A gyújtás időzítését, azaz a kondenzátor kisütésének pillanatát egy jeladó tekercs határozza meg, ami szintén a lendkerékhez van rögzítve. Amikor a lendkeréken lévő jeladó jelzés elhalad a jeladó tekercs előtt, az egy jelet küld a CDI modulnak.
A gyújtótrafó feladata, hogy a CDI modul által leadott alacsony feszültségű, de nagy áramerősségű impulzust több ezer voltos feszültséggé alakítsa, ami elegendő a gyújtógyertya elektródái közötti szikraképzéshez.
Gyakori hibák a CDI rendszerekben
Gyakori hibák a Ducati Energia CDI rendszerekben:
- A kondenzátor elöregedése (ami gyengébb szikrát eredményez)
- A jeladó tekercs hibája (ami gyújtáskimaradáshoz vezet)
- A gyújtótrafó meghibásodása (ami teljes szikravesztést okoz)
Az elektronikus gyújtásrendszerek előnyei és hátrányai
A Ducati Energia elektronikus gyújtásrendszerei számos előnnyel bírnak a régebbi, mechanikus megoldásokkal szemben. Az egyik legfontosabb, hogy nincs szükség mechanikus alkatrészekre, mint például megszakítókalapácsra, ami jelentősen csökkenti a karbantartási igényt és növeli a megbízhatóságot.
A mechanikus gyújtásoknál a kopásból adódóan a gyújtási időpont pontossága idővel romlik, míg az elektronikus rendszerek ezt a problémát kiküszöbölik.
Ugyanakkor az elektronikus gyújtásrendszerek sem tökéletesek. Bonyolultabbak, és hibaelhárításuk speciális eszközöket és ismereteket igényelhet. A javításuk általában költségesebb is, mivel gyakran a teljes elektronikus vezérlőegységet (ECU) kell cserélni.
Összefoglalva, a Ducati Energia elektronikus gyújtásai megbízhatóbbak és pontosabbak a mechanikus rendszereknél, viszont bonyolultabbak és javításuk költségesebb lehet.
A digitális gyújtásrendszerek előnyei
A Ducati Energia digitális gyújtásrendszerei a hagyományos, mechanikus megoldásokhoz képest sokkal pontosabb és megbízhatóbb működést tesznek lehetővé.
Főbb alkatrészek:
- Jeladó(k): Ezek az alkatrészek érzékelik a főtengely helyzetét és a motor fordulatszámát.
- Gyújtásvezérlő egység (ECU): Ez a rendszer „agya”.
A hibaelhárítás során fontos ellenőrizni a jeladók, a gyújtótekercsek és a gyújtógyertyák állapotát.
A gyújtás időzítésének beállítása
A Ducati Energia gyújtásrendszerek időzítésének beállítása kritikus fontosságú a motor optimális teljesítményéhez és élettartamához. Az időzítés alapvetően a főtengely helyzetéhez viszonyítva határozza meg, mikor adja le a gyújtótrafó a szikrát. Ezt a paramétert általában fokokban adják meg, a felső holtpont (FHP) előtt vagy után.
A Ducati Energia rendszereknél az időzítés beállítása történhet mechanikusan (pl., a gyújtásalaplap elforgatásával) vagy elektronikusan (az ECU programozásával).
A mechanikus beállításnál elengedhetetlen a pontos gyújtásjelző használata. A jelzővel a főtengely pozícióját lehet pontosan meghatározni, és így a gyújtásalaplapot a megfelelő szögbe állítani. A gyújtásalaplap elforgatásával a gyújtási előgyújtás mértéke változtatható.
Az elektronikus beállítás sokkal finomabb szabályozást tesz lehetővé. Az ECU-ba táplált térképek segítségével a gyújtási időzítés a motor fordulatszámától és terhelésétől függően változtatható.
A gyújtási időzítés optimalizálása során mindig a motor gyári specifikációit kell figyelembe venni.
A gyújtási időzítés ellenőrzése és beállítása rendszeres karbantartási feladat. A gyújtógyertyák állapota is sokat elárul a gyújtásrendszer működéséről.
Fontos megjegyezni, hogy a gyújtási időzítés beállítása komoly szakértelmet igényel.
Gyakori problémák és hibaelhárítás
A Ducati Energia gyújtásrendszerek megbízhatóságukról híresek, de mint minden mechanikai és elektronikai alkatrész, idővel meghibásodhatnak.
Néhány gyakori probléma:
- Nincs szikra: Ez a legáltalánosabb panasz.
- Gyújtótrafó hiba: A trafó tekercseinek szakadása vagy rövidzárlata.
- Gyújtásvezérlő egység (CDI) meghibásodása: A CDI felelős a gyújtás időzítéséért és a szikra létrehozásáért.
- Impulzusadó (jeladó) probléma: Az impulzusadó a főtengely helyzetét érzékeli és jelet küld a CDI-nek.
- Testelési problémák: A rossz testelés megakadályozza a megfelelő áramkör kialakulását.
A hibaelhárítás során mindig kezdje a legegyszerűbb dolgokkal: ellenőrizze a vezetékeket, a csatlakozásokat és a gyújtógyertyát. A diagnosztika során a legfontosabb a szisztematikus megközelítés és a helyes mérőeszközök használata.
A gyújtógyertya szerepe és karbantartása
A gyújtógyertya a Ducati Energia gyújtásrendszerének kritikus eleme. Feladata, hogy a gyújtótekercs által generált magasfeszültségű elektromos szikrát a henger égésterébe juttassa.
