A Boxer Motor Felépítése és Működése

A belsőégésű motorok világában számos elrendezés létezik, de kevés olyan ikonikus és jellegzetes, mint a boxer motor. Ez a műszaki bravúr nem csupán a hengerelrendezés egy formája, hanem egy filozófia, amely mélyen befolyásolta bizonyos autó- és motorkerékpárgyártók identitását, és felejthetetlen vezetési élményt nyújtott generációk számára. A boxer motor nem csupán egy technikai megoldás, hanem sokak számára egy életérzés, egy filozófia, amely a kiegyensúlyozottság, az alacsony súlypont és a jellegzetes hangzás köré épül.

A boxer motor, amelyet hivatalos nevén szembenfekvő hengerelrendezésű motornak is neveznek, lényege a hengerek elrendezésében rejlik. A dugattyúk nem egymás mellett vagy V-alakban mozognak, hanem vízszintesen, 180 fokban elhelyezkedve, egymással szemben, a főtengely mindkét oldalán. Az elnevezés a dugattyúk mozgásából ered: ahogy a bokszolók ütései, úgy mozognak a hengerekben egymással szemben, szinkronban és mégis ellentétes fázisban. Amikor az egyik dugattyú kifelé mozog, a vele szemben lévő befelé halad, akárcsak két bokszoló ökle, akik egymásnak ütnek - innen ered a “boxer” elnevezés.

A modern világban szinte mindenhol találkozunk a négyütemű motorral, legyen szó autónkról, motorkerékpárunkról, vagy akár a kertünkben használt fűnyíróról. Ez a mérnöki csoda a belső égésű motorok egyik legelterjedtebb és leghatékonyabb változata, amely évtizedek óta megbízhatóan szolgálja az emberiséget.

A Boxer Motor Működési Elve

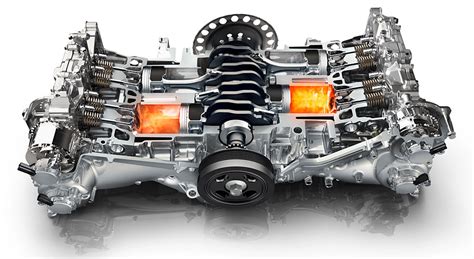

A boxer motor alapvető működési elve rendkívül elegáns. A hengerek két sorban helyezkednek el, 180 fokos szögben egymáshoz képest, a főtengely mindkét oldalán. Ez azt jelenti, hogy a dugattyúk vízszintesen, egymással szemben mozognak, mintha „boxolnának”. Amikor az egyik dugattyú kifelé halad az égéstérből (felső holtpont felé), a vele szemben lévő dugattyú befelé mozog (alsó holtpont felé). Ez az ellentétes mozgás mechanikusan kiegyensúlyozza egymást, ami a boxer motor egyik legfőbb ismertetőjegye: a rendkívül alacsony vibráció és a sima járás.

A boxer motor működésének megértéséhez érdemes elmélyedni a belsőégésű motorok általános elveiben, majd rávilágítani arra, miben is különbözik ez az elrendezés. Minden belsőégésű motor a dugattyúk lineáris mozgását alakítja át forgó mozgássá a főtengely segítségével, így generálva erőt. A boxer motor esetében a hengerek vízszintesen, a főtengely két oldalán fekszenek, és a dugattyúk egymással szemben, ellentétes irányba mozognak egy közös főtengely mentén.

Motorfelni tudnivalók BMW tulajoknak

A főtengely kialakítása kulcsfontosságú a boxer motorban. Míg egy soros motorban a dugattyúk egy sorban helyezkednek el, és a főtengely forgattyúcsapjai egymáshoz képest eltolva vannak, addig egy boxer motorban a hengerek párokban dolgoznak, és a főtengely forgattyúcsapjai gyakran 180 fokkal vannak eltolva egymáshoz képest, vagy akár egyetlen forgattyúcsapot használnak két ellentétes dugattyúhoz. Ez a szimmetrikus elrendezés teszi lehetővé a tökéletes primer és szekunder kiegyensúlyozást, ami rendkívül sima járású motort eredményez.

A gyújtási sorrend is sajátos a boxer motoroknál. Mivel a hengerek párokban helyezkednek el, és a dugattyúk egymással szemben mozognak, a gyújtás időzítése úgy van beállítva, hogy a motor egyenletesen járjon, és a forgattyús mechanizmus terhelése optimális legyen. Egy négyhengeres boxer motor esetében például a gyújtás jellemzően 1-3-2-4 vagy 1-4-3-2 sorrendben történik, attól függően, hogy melyik hengert tekintjük az elsőnek.

A Négyütemű Motor Működése

Ahhoz, hogy megértsük a négyütemű motor működését, elengedhetetlen, hogy ismerjük a főbb alkatrészeit és azok funkcióit.

Henger: A motor alapvető munkaüregét képezi, amelyben a dugattyú mozog.
Dugattyú: Egy mozgó elem, amely a hengerben fel-le mozog, átalakítva az égés során keletkező nyomást mechanikai erővé.
Hajtórúd: Összeköti a dugattyút a főtengellyel, átalakítva a dugattyú egyenes vonalú mozgását a főtengely forgó mozgásává.
Főtengely: A motor központi, forgó alkatrésze, amely a dugattyúk mozgásából származó erőt gyűjti össze és alakítja át folyamatos forgó mozgássá.
Szelepek: Felelősek a gázcsere irányításáért, a szívószelep beengedi a friss levegő-üzemanyag keveréket, míg a kipufogószelep kiengedi az égéstermékeket.
Vezérműtengely: Vezérli a szelepek pontos nyitását és zárását.
Gyújtógyertya: A benzinmotorok elengedhetetlen része, amely a sűrítési ütem végén elektromos szikrát ad, begyújtva a sűrített levegő-üzemanyag keveréket.
Hengerfej: A motorblokk tetejére van szerelve, és lezárja a hengereket felülről.
Motorblokk: A motor fő szerkezeti eleme, amely magában foglalja a hengereket és a főtengely csapágyait.
Olajteknő: A motorblokk aljára szerelt tárolóedény, amely a motorolajat tartalmazza.

A négyütemű motor működése négy ütemre osztható:

Szívás: A dugattyú lefelé mozog, a szívószelep nyitva van, és a hengerbe levegő-üzemanyag keverék áramlik.
Sűrítés: A dugattyú felfelé mozog, mindkét szelep zárva van, és a keverék összenyomódik.
Munkavégzés (Égés): A gyújtógyertya meggyújtja a sűrített keveréket, a keletkező nyomás lefelé tolja a dugattyút.
Kipufogás: A dugattyú felfelé mozog, a kipufogószelep nyitva van, és az égéstermékek távoznak a hengerből.

A dízelmotorok esetében a Diesel-ciklus hasonló, de a gyújtás kompressziós gyújtással történik, ahol a levegőt sűrítik fel, majd a befecskendezett gázolaj a magas hőmérséklet hatására meggyullad.

V70 tanksapka ajtó motor javítás

Miért Olyan Különleges a Boxer Motor?

A boxer motor nem csupán az elrendezésében egyedi, hanem számos olyan technikai sajátossággal is rendelkezik, amelyek megkülönböztetik más motorfajtáktól.

A hengerek vízszintes elrendezése a főtengely két oldalán azt eredményezi, hogy a motor rendkívül lapos. Ez a lapos profil nemcsak a motortérben való elhelyezést könnyíti meg (bár a szélessége kihívást jelenthet), hanem drámaian csökkenti a jármű súlypontját. Egy alacsonyabb súlypontú autó vagy motorkerékpár stabilabb a kanyarokban, kevésbé dől meg, és jobb úttartást biztosít. Ez különösen a sportautóknál és motorkerékpároknál létfontosságú, ahol a vezetési élmény és a dinamika a legfontosabb.

Ahogy korábban említettük, a boxer motor egyik legnagyobb előnye a kiváló egyensúly. Mivel a dugattyúk egymással szemben, ellentétes fázisban mozognak, a mozgó tömegek inerciális erői nagy mértékben kiegyenlítik egymást. Ez a primer és szekunder erők tökéletes vagy közel tökéletes kiegyenlítését eredményezi, ami azt jelenti, hogy a motor járása rendkívül sima és vibrációmentes.

Történelmileg a boxer motorok gyakran voltak léghűtésesek. Ennek oka a hengerek elhelyezkedése: mivel a hengerek egymástól távolabb vannak, és a hűtőbordák szabadon érintkezhetnek a levegővel, a léghűtés hatékonyabb lehet, mint egy kompakt soros vagy V-motor esetében. Klasszikus példa erre a Volkswagen Bogár vagy a korai Porsche 911-esek, valamint a BMW motorkerékpárok. A léghűtéses motorok egyszerűbbek, könnyebbek és kevesebb karbantartást igényelnek, mivel nincs hűtőfolyadék, vízpumpa vagy hűtőradiátor. Azonban a modern emissziós normák és a teljesítményigények miatt a legtöbb modern boxer motor már vízhűtéses, ami pontosabb hőmérséklet-szabályozást tesz lehetővé, és hozzájárul a tisztább égéshez és a nagyobb teljesítményhez.

A boxer motorok lapos elrendezése kihívásokat jelenthet az olajrendszer tervezésekor. Mivel a motor vízszintesen helyezkedik el, az olaj hajlamosabb lehet a hengerek alsó részén felgyülemleni, vagy nehezebben jut el a felső részekre indításkor. Ezért a boxer motorok gyakran igényelnek speciálisan tervezett olajteknőt és olajpumpát, amely biztosítja az olaj hatékony keringését és kenését minden körülmények között.

Chiptuning a Mercedes E 270 CDI-hez

Ezek a technikai részletek együttesen magyarázzák, miért tartják a boxer motort az egyik legkifinomultabb és legélvezetesebb belsőégésű motornak.

A boxer motor nem véletlenül vált ikonikussá számos autómárka és motorkerékpárgyártó körében. Az egyedi elrendezés számos olyan előnnyel jár, amelyek kiemelkedővé teszik a piacon, különösen azokon a területeken, ahol a vezetési élmény, a teljesítmény és a megbízhatóság kulcsfontosságú.

Az egyik legfontosabb előny az alacsony súlypont. Mivel a hengerek vízszintesen helyezkednek el, a motor tömege közelebb kerül a talajhoz, mint egy soros vagy V-elrendezésű motornál. Ez a súlypontcsökkenés drámaian javítja a jármű menetdinamikáját és stabilitását. Kanyarokban a karosszéria kevésbé dől, az autó stabilabban fekszik az úton, és a kormánymozdulatokra is pontosabban reagál. Ez az érzés különösen a sportautóknál és a sportosabb családi autóknál értékelhető, ahol a precíz irányíthatóság és a magabiztos úttartás alapvető elvárás.

Ahogy már említettük, a boxer motor egyik legfőbb technikai előnye a kiváló mechanikai egyensúly. A dugattyúk ellentétes mozgása miatt a primer és szekunder inerciális erők nagy része kiegyenlítődik, ami rendkívül sima és rezgésmentes járású motort eredményez. Ez a simaság nemcsak a motor élettartamát növeli, hanem jelentősen hozzájárul az utazási komfortérzethez is. A vezető és az utasok kevésbé érzékelik a motor járásából eredő vibrációkat, ami hosszú utakon különösen kellemes.

Bár a boxer motor szélesebb lehet más elrendezéseknél, a magassága rendkívül alacsony. Ez a kompakt építési mód lehetővé teszi a tervezők számára, hogy a motort mélyebbre ültessék a karosszériába, vagy alacsonyabb motorháztetőt alakítsanak ki, ami javíthatja az aerodinamikát és a kilátást. Motorkerékpároknál ez a lapos profil lehetővé teszi a hengerek elhelyezését a vázon kívül, a vezető lába előtt, csökkentve a súlypontot és növelve a stabilitást.

„Az alacsony súlypont nem luxus, hanem a dinamikus vezetés alapja.

A boxer motoroknak van egy egyedi, felismerhető hangja, amelyet a rajongók gyakran „gurgulázó” vagy „dübörgő” hangként írnak le. Ez a hang a különleges gyújtási sorrendből és a kipufogórendszer kialakításából adódik, amely gyakran egyedi hangzást produkál, különösen magas fordulatszámon. A Porsche 911-esek jellegzetes hangja, vagy a Subaru WRX STI mély dübörgése mind a boxer motor velejárója.

A boxer motorok gyakran híresek a hosszú élettartamukról és megbízhatóságukról. A kiváló egyensúlyozás miatt kevesebb a vibráció, ami csökkenti a motor belső alkatrészeinek feszültségét és kopását. Ez a mechanikai harmónia hozzájárul ahhoz, hogy a motorok tartósabbak legyenek, és ellenállóbbak a hosszú távú igénybevétellel szemben. Természetesen a rendszeres karbantartás és a megfelelő kenőanyagok használata elengedhetetlen, de az alapkonstrukció eleve hajlamosabb a hosszú és problémamentes működésre.

A boxer motorok lapos profilja nem csupán a súlypontra van jótékony hatással, hanem bizonyos biztonsági előnyökkel is járhat. Egy frontális ütközés esetén a lapos motor kisebb eséllyel hatol be az utastérbe, mivel az ütközési energia hatására inkább a jármű alá csúszhat, vagy deformálódhat a gyűrődési zónában. Ez növelheti az utasok biztonságát.

Összességében a boxer motor nem csupán egy műszaki megoldás, hanem egy olyan konstrukció, amely a teljes jármű karakterét és teljesítményét befolyásolja.

A Boxer Motor Hátrányai és Kihívásai

Bár a boxer motor számos kiemelkedő előnnyel rendelkezik, fontos megjegyezni, hogy mint minden mérnöki megoldásnak, ennek is vannak bizonyos hátrányai és kihívásai.

Az egyik legnyilvánvalóbb hátrány a motor szélessége. Mivel a hengerek vízszintesen, a főtengely két oldalán helyezkednek el, a motor jelentősen szélesebb, mint egy hasonló hengerűrtartalmú soros vagy V-motor. Ez komoly kihívásokat jelent a motortér tervezésekor, mivel a széles motor sok helyet foglal el oldalirányban. Ez korlátozhatja a kormánymű, a futómű alkatrészeinek és a kipufogórendszer elhelyezését, és bonyolultabbá teheti a karosszéria elemek, például a sárvédők vagy a motorháztető kialakítását is.

A boxer motor gyártása általában komplexebb és drágább lehet, mint egy soros motoré. Több hengerfejre van szükség (minden hengerpárhoz egy-egy), és a kipufogórendszer is bonyolultabb lehet, mivel a hengerek két oldalon helyezkednek el. A karbantartás is kihívásokat rejthet. Például a gyújtógyertyák cseréje, különösen a hátsó hengereknél, nehezebben hozzáférhető lehet, mint egy soros motor esetében.

A fent említett komplexitás és a speciális alkatrészek szükségessége miatt a boxer motorok gyártási és fejlesztési költségei magasabbak lehetnek. Ez hozzájárulhat ahhoz, hogy az ilyen motorral szerelt járművek általában magasabb árkategóriába esnek, és kevésbé terjednek el a tömegtermelésben, mint az olcsóbban gyártható soros motorok.

Ezek a hátrányok nem vonják kétségbe a boxer motor értékét és műszaki zsenialitását, de rávilágítanak arra, hogy a választás mindig kompromisszumokkal jár.

Ikonikus Járművek Boxer Motorral

A boxer motor története tele van ikonikus járművekkel, amelyek a technológia mélységeit és a mérnöki zsenialitást mutatják be.

Amikor a boxer motorról beszélünk, a Porsche 911 neve szinte azonnal felmerül. A 911-es története elválaszthatatlanul összefonódott a léghűtéses, majd vízhűtéses hathengeres boxer motorral. Az eredeti 911-esek léghűtéses motorjai legendásak voltak a tartósságukról, a jellegzetes hangjukról és a hátsó tengelyre nehezedő súlyukról, amely egyedi vezetési élményt nyújtott. Az alacsony súlypont és a motor elhelyezkedése a hátsó tengely mögött hozzájárult a 911-esek legendás tapadásához és karakteréhez. A modern 911-esek is boxer motorral készülnek, de már vízhűtéses, turbófeltöltős vagy szívó hathengeres egységekkel, amelyek a legmodernebb technológiát képviselik, miközben megőrzik a boxer motor alapvető előnyeit és a Porsche jellegzetes hangját.

A Subaru szinte egyedülálló módon az összes személyautójában boxer motorokat használ (kivéve a hibrid és elektromos modelleket). Számukra a boxer motor nem csak egy motor, hanem a „szimmetrikus összkerékhajtás” (Symmetrical All-Wheel Drive) filozófiájának alapköve. A lapos boxer motor lehetővé teszi a hajtáslánc - motor, váltó, kardántengely - tökéletes egyenes vonalban történő elhelyezését, ami kiegyensúlyozottabb súlyelosztást és hatékonyabb erőátvitelt eredményez. A Subaru Impreza, Legacy, Forester, Outback és BRZ/GR86 modellek mind boxer motorral készülnek.

A BMW motorkerékpárok, különösen az R-széria modelljei, szinte szinonimái a boxer motornak. Az 1923-as R32-es óta a BMW Motorrad büszkén alkalmazza a léghűtéses, majd vízhűtéses boxer motorokat. A hengerek oldalra kiálló elrendezése azonnal felismerhetővé teszi a BMW boxeres motorjait, és hozzájárul a motorok alacsony súlypontjához és kiváló stabilitásához. A modern R 1250 GS, R nineT, és R 18 modellek mind a boxer motor erejével és megbízhatóságával hódítanak.

A Volkswagen Bogár és a Volkswagen Transporter (T1, T2) a léghűtéses boxer motorok talán legismertebb alkalmazásai. Ezek a hátsókerék-hajtású járművek egyszerű, megbízható és könnyen karbantartható léghűtéses boxer motorokkal voltak felszerelve. A Bogár közel 60 éves gyártási ideje alatt több mint 21 millió darab készült, és a boxer motor volt a lelke ennek a globális sikernek.

Az Alfa Romeo az 1970-es és 80-as években számos elsőkerék-hajtású modelljében alkalmazott boxer motorokat, mint például az Alfasud és a 33. Ezek a motorok kiválóan illettek az Alfa Romeo sportos imázsához, és hozzájárultak a modellek agilis vezethetőségéhez és karakteres hangjához. Az Alfa Romeo boxerei, bár nem olyan ismertek, mint a Porsche vagy Subaru egységei, a márka rajongói körében nagyra értékelték őket a lendületes teljesítményük és a motorozási élményük miatt.

A Ferrari Berlinetta Boxer (BB) modellek neve megtévesztő lehet, mivel bár a motor hengerei 180 fokban helyezkednek el, és laposak, valójában egy 180 fokos V-motorról van szó, nem pedig egy igazi boxer motorról. A különbség abban rejlik, hogy egy igazi boxer motorban minden dugattyú külön forgattyúcsappal rendelkezik, míg a Ferrari BB-ben két dugattyú osztozik egy forgattyúcsapon, ellentétes irányba mozogva.

Technológiai Fejlődés és Jövőbeli Trendek

A boxer motor, mint minden belsőégésű motor, folyamatosan fejlődik, hogy megfeleljen a modern kor kihívásainak, különösen a teljesítmény, a hatékonyság és a környezetvédelem területén.

A modern boxer motorok, akárcsak más motorfajták, nagymértékben profitálnak a turbófeltöltésből és a direkt befecskendezésből. A turbófeltöltés lehetővé teszi kisebb hengerűrtartalmú motorok használatát, amelyek mégis nagy teljesítményt és nyomatékot képesek leadni, miközben javul az üzemanyag-hatékonyság és csökkennek a károsanyag-kibocsátások. A direkt befecskendezés pedig pontosabb üzemanyag-adagolást és hatékonyabb égést biztosít.

Az egyik legfontosabb jövőbeli irány a hibridizáció. A boxer motorok lapos elrendezése kedvező lehet az elektromos motorok és akkumulátorok integrálására, különösen a hajtáslánc szimmetrikus kialakítását szem előtt tartva. A hibrid boxer motorok ötvözhetik a belsőégésű motor előnyeit az elektromos hajtás zéró emissziós képességével és a megnövelt hatékonysággal.

Az anyagtechnológia folyamatos fejlődése kulcsfontosságú a motorok hatékonyságának növelésében. Könnyebb, erősebb anyagok, mint például az alumíniumötvözetek vagy a kompozitok, felhasználásával csökkenthető a motor tömege, ami javítja a teljesítményt, az üzemanyag-fogyasztást és a jármű dinamikáját. A súlycsökkentés a boxer motoroknál is kiemelt fontosságú, különösen a szélességük miatt.

A környezetvédelmi kihívások jelentik a legnagyobb nyomást a belsőégésű motorokra. Az egyre szigorodó emissziós normák, mint az Euro 7, megkövetelik a gyártóktól, hogy drasztikusan csökkentsék a károsanyag-kibocsátásokat. A boxer motoroknak is alkalmazkodniuk kell ehhez. Ez magában foglalja a fejlett kipufogógáz-kezelő rendszerek (pl. részecskeszűrők, katalizátorok) alkalmazását, az égési folyamat optimalizálását és a már említett hibridizációt.

A boxer motor tehát nem egy letűnt kor relikviája, hanem egy élő, fejlődő technológia, amely a modern innovációknak köszönhetően továbbra is képes megfelelni a kihívásoknak.

A boxer motor egy olyan mérnöki alkotás, amely a technikai kifinomultságot és a vezetési élményt ötvözi....

Előnyök	Hátrányok
Alacsony súlypont	Nagyobb szélesség
Kiváló mechanikai egyensúly	Komplexebb gyártás
Sima járás	Magasabb karbantartási költségek
Jellegzetes hangzás	Korlátozott alkalmazhatóság
Biztonsági előnyök	Magasabb olajfogyasztás (régebbi modellek)
