Wastegate: A turbónyomás szabályozásának kulcsa
A turbós autók turbónyomása wastegate nélkül kontrollálatlanul emelkedne a terheléssel egyenes arányban mindaddig, míg az autó motorja, vagy maga a turbófeltöltő el nem halálozik. Éppen ezért szükség van egy olyan eszközre, amely segítségével a turbó által előállított maximális turbónyomás korlátozható.
A wastegate a turbónyomás szabályozására szolgáló eszköz. A wastegate magyar fordítása talán a legszerencsésebben a megkerülő-szelep lehetne.
Mindenek előtt egy kis angol kiejtési lecke: sokan hibásan "vesztgétnek" ejtik, pedig a hivatalos kiejtése a "vésztgét" (a különbség az e-é betű:)
Hogyan működik a wastegate szelep egy turbós motoron? Dízel turbó wastegate funkciója
A wastegate működése
A wastegate tulajdonképpen egy nyomásérzékeny szelep. Amikor a kipufogó gáz nyomása a turbó és a hengerfej között egy bizonyos nyomásértéket átlép, akkor a wastegate szelepe kinyit, és a kipufogó gáz a turbót megkerülve, annak további pörgetése nélkül távozik a motorból.
Az, hogy a wastegate milyen nyomásértéknél nyit ki, az a szelepben található ellentartó rugó erejétől függ (elsősorban, lásd később az elektronikus turbónyomás szabályozóknál, hogy miért).
Avensis motorolaj feltöltési útmutató
Tehát lépésekben:
- Nyomsz egy kövér gázt, így a motor a terhelés következtében elkezd nagymennyiségű kipugázt fújni a turbóba.
- A turbó szépen felpörög, és feltölti a motort nagynyomású levegővel, így nagyobb teljesítményre teszi képessé a mechanikát.
- A turbó már felépítette a kívánt maximális nyomást (pl. 1.0BAR), de a motor még messze a leszabályzási fordulattól, te pedig továbbra is tövig állsz a gázon.
- Ekkor a wastegate szelepe kinyit, a kipufogó gáz egy része pedig úgy távozik a motorból, hogy a turbót jobban nem pörgeti már meg, tehát a turbónyomás nem emelkedik nagyobb értékre.
Belső és Külső Wastegate
Létezik külső és belső wastegate. A működésük mindkét esetben ugyanazon elv szerint történik, lényegi különbség csak az elhelyezkedésük a turbóhoz képest.
Belső Wastegate
A belső wastegate szelepe a turbón található. Becenevén hívják drukk-labdának is.

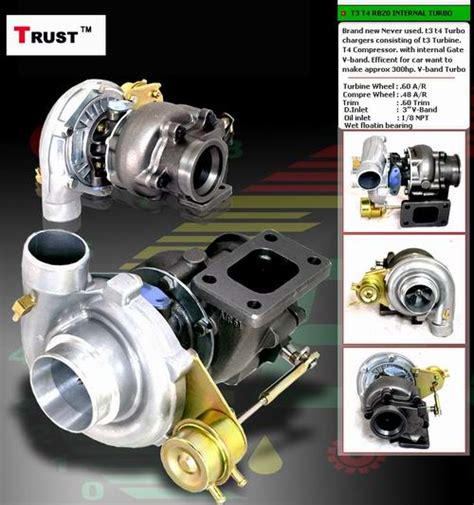

T3/T4-es, 2 kamrás, belső wastegate-es turbó
Külső Wastegate
A külső wastegate a turbótól teljesen külön egységet képez. A leömlő azon részére szerelik, ami a turbó és a hengerfej között található, röviden a turbó előttre hegesztik.
Avensis T25 tolatókamera beépítése: tippek és trükkök
Külső 60mm-es HKS wastegate
Sem a működési elvben, sem a viselkedésükben nem különböztetjük meg a wastegate-eket.
Belső vagy Külső Wastegate? Melyik a jobb?
Nem igazán lehet választ adni arra a kérdésre, hogy melyik a jobb (a külső, vagy a belső). A gyakorlatban a gyári autókon szinte mindig belső wastegate-es turbót találtok, míg a tuningolt autókon legtöbbször külső wastegate látja el a nyomásszabályzás feladatát. Talán ennek az a magyarázata, hogy a belső wastegate-eknek viszonylag kicsi a keresztmetszete, ezért nagy turbó esetén nem tudnak elegendő kipufogó gázt elengedni a turbó elől.
A külső Wastegate méretezése
A külső wastegate-eket a szelep átmérőjük alapján szokás emlegetni. Jellemzően 38, 40, 50 és 60mm-es külső wastegate-ek kaphatóak. A különböző szelepméret a teljesítmény illesztését szolgálja. Nagyobb motor nagyobb turbónyomásának előállításához nagyobb wastegate szelep kell.
Nagyon fontos a wastegate méretének pontos megválasztása. Ha túl kicsi a szelep, akkor nagy nyomáson lesznek gondjaid (nyomás-kúszás), ha túl nagy szelepet vettél, akkor pedig nehézkesen tudsz kis nyomást stabilan előállítani.
Toyota Avensis üzemanyagpumpa csere útmutató
Ezek az értékek csak ajánlottak, nem szabad őket szentírásnak tekinteni! A gyakorlatban sokféle variáció működik hibátlanul ezektől eltérő méretezéssel. Akadnak 1000 lóerős autók 40mm-es wastegate-tel, de láttam már 2000-es motort 400 lóerővel 60mm-es wastegate-tel is hibátlanul működni. A gyakorlat szerint az alulméretezés a fontosabb probléma, amire oda kell figyelned!
Ajánlott méretek:
| Wastegate méret | Motor méret | Teljesítmény |
|---|---|---|
| 38mm | 2000ccm-ig | 300 lóerőig |
| 40mm | 2500ccm-ig | 400 lóerőig |
| 50mm | 3000ccm-ig | 500 lóerőig |
| 60mm | 3000ccm felett | 600 lóerő felett |
Dump cső
Meg kell még említenünk, hogy a külső wastegate használata esetén a szelepen keresztül elengedett felesleges kipufogó gázt lehetőséged van a kipufogó rendszerbe visszavezetés nélkül, egy külön úgynevezett dump (eleresztő) csövön keresztül a szabadba engedni. Ennek hangos süvítés a velejárója, amit előszeretettel alkalmaznak a tuning guruk. A belső wastegate erre nem ad lehetőséget.
Nyomásérték
A wastegate másik adata a nyomásérték. Szokás őket így emlegetni pl.: 38mm-es 1BAR-os wastegate. Ezesetben arról van szó, hogy a wastegate ellentartó rugója olyan erős, hogy a wastegate érezhetően 1BAR turbónyomás értéknél engedi el olyan mértékben a kipugázt, hogy a töltés már nem nő tovább.
Természetesen a wastegate szelep nem csak teljesen zárva, és nyitva van a folyamat alatt, hanem a szélső érték előtt is kinyit részlegesen, illetve a mechanika tehetetlensége miatt egy kicsit késve nyit ki. Emiatt következhet be a nyomás hirtelen felépülésekor a nyomásmérő órán gyakran látható kilengés: a felső értéknél egy rövid pillanatra feljebb kúszik a mutató, majd visszaesik a rugó értékének megfelelő maximális nyomásra.
Elektronikus turbónyomás szabályozók (EVC)
A fent leírt jelenség kiküszöbölésére, és egyben egy sokkal precízebb és stabilabb nyomá-szabályozásra találták ki az elektronikus nyomás szabályozókat (EVC-ket). Ahhoz, hogy EVC-vel tudd vezérelni a turbónyomásodat a wastegate szelepét a turbód által előállított ellenyomással kell befolyásolnod.
Az EVC a töltőnyomást arra használja fel, hogy a wastegate rugójának értékénél nagyobb nyomáson tudd üzemeltetni a turbót, és bizonyos esetekben a nyomás stabilitását és annak gyorsabb felépülését is elő tudod idézni az EVC segítségével. (Az EVC-k működéséről külön fejezetben olvashatsz a Kérdések és válaszokban!)
A belső wastegate-es turbókon egy EVC vezérléshez használatos ellennyomás csatlakozást találhatsz. Angolul ezt hívják swinger típusú nyomásvezérlésnek. Nagyon ritkán akad kétkamrás belső wastegate is, ezeknek a működése ugyanaz, mint a külső wastegate-eké.
A külső wastegate-eket hívják kétkamrás wastegate-eknek is, mivel ezeken mindig két ellennyomás csatlakozást találsz. Angolul ezt nevezik popet típusú vezérlésnek.

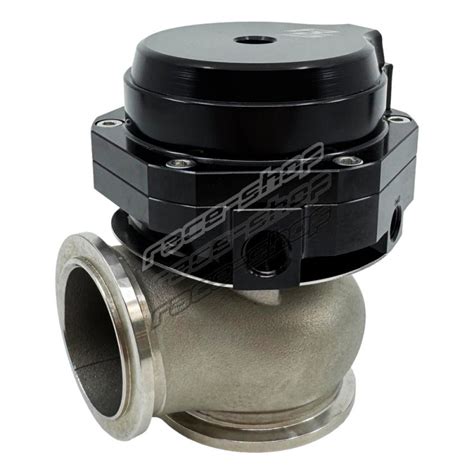

Külső wastegate alkatrészei
