Autorádió Antenna Adapter Bekötése Skoda és Más Autókban

Ha új autórádiót vásárolsz az autóhifidhez, akkor előfordulhat, hogy a gyári rádión más volt az antenna csatlakozása. Ebben az esetben antenna átalakítóra lehet szükséged. Az alábbiakban bemutatjuk, mire érdemes figyelni az antenna adapter bekötésekor, különös tekintettel a Skoda autókra.

Mire Szükséged Lehet?

Antenna átalakító (VW rádió csatlakozóból DIN csatlakozó)
Fantomtáp
Szerszámok a beszereléshez

Fontos! Az igénytelen módon végzett autórádió beszerelés veszélyes!!! műszerfalból kilógó kábelek káosza első ránézésre ijesztő lehet, de nem kell megijedned.

Fantomtáp Szükségessége

Olyan autókban ahol gyárilag erősítős antenna van, ott meg kell oldani az erősítő megtáplálását. Az O2-nek távtáplált erősítős antennája van, (a koaxon megy fel a táp) és így kerül a koax-ra a táp. Ez a gyári fejekben úgy van megoldva, hogy az antenna bemenetre van ráültetve a tápfeszültség és az antenna kábelen megy fel az erősítőig. A fantomtápot (vagy tápfeladót) sorba kell kötni az antennával, valahogy úgy is néz ki mint egy antenna hosszabbító az egyik végén van egy aljzat, a másikon meg egy dugó.

Valamint, van rajta egy olyan vezeték amit egy olyan pontra kell kötni amit a fej kapcsol és +12V. A fantomtápot a rádió vezérelt +12-jére illik kötni (ha van ilyen), és akkor nem állandóan kapja az antenna a 12V-ot, csak akkor ha be van kapcsolva a rádió. Egy "gyári" fantomtáp olyan 1500-2500 között megvehető. Alapnak, már csak a csatlakozók miatt is, egy olcsóbb darab nagyszerűen megteszi.

Az én egyéni véleményem az, hogy ezek a fantomtápok elég hullámzó minőséget tudnak produkálni, ezért érdemes inkább építeni, építtetni egyet minőségi alkatrészekből.

Golf 4 rádió csere lépésről lépésre

autórádió kábelezése távirányítóval és antenna tápellátása

Beszerelés Lépései

Csatlakoztasd az antenna átalakítót a gyári antenna kábelhez.
Köss be a fantomtápot az antenna kábel és az autórádió közé.
A fantomtáp tápkábelét kösd a rádió +12V-os kimenetére (vagy a gyújtásra, biztosítékkal).
Ellenőrizd a kapcsolatokat, és teszteld a rádió vételi minőségét.

Autórádió Beszerelés Általános Lépései

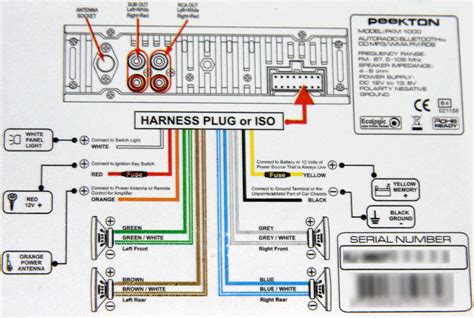

A következő képen az autórádiód hátulját látod.
Semmi pánik!
Csatlakoztasd újra a rádiót. Kész is!
be a rádiókeretet, majd a füleket kihajtva rögzítsd a műszerfalhoz.
vége speciális Pioneer, Kenwood, JVC, Sony, Clarion, stb.

Antenna Erősítő Adapter

Gyenge a vétel vezetés közben? Az Autórádió antenna erősítő lesz az ideális megoldás számodra! Segítségével javíthatod a vételt, továbbá tiszta, sztereó hangzást is biztosít. Csatlakoztassa az antenna erősítőt az mellékelt ábra szerint.

A Piros vagy Kék szálat csatlakoztassa az autó rádió antenna vagy erősítő vezérlő szálra ( +12V). Amennyiben a rádió nem rendelkezik ilyen vezérléssel, csatlakoztassa a gyújtásra. Ez utóbbi esetben használjon biztosítékot (0,5 Amper) Figyelem! A beszerelés szakértelmet igényel! A szakszerűtlen beszerelés az erősítő tönkremenetelét okozhatja és kárt tehet az autóban vagy a rádióban is!Az erősítő tápellátás nélkül nem működik!

AM/FM/DAB Antenna Erősítő Adapter - DIN apa - SMB - DIN anya, 9-24V, 500mA

Ez az univerzális antenna erősítő adapter kiváló megoldást nyújt gyenge rádióvétel esetén. A DIN apa - SMB - DIN anya csatlakozóval ellátott adapter kompatibilis a legtöbb autórádióval, és alkalmas AM, FM és DAB frekvenciatartományokra is. Használatával jelentősen javítható a vétel minősége, így kedvenc rádióállomásait zajmentesen és megszakítás nélkül élvezheti.

Főbb jellemzők:

Csatlakozó típusa: DIN apa - SMB - DIN anya
Hullámtartomány: AM/FM/DAB (525-1605 KHz)
Tápfeszültség: 9-24V DC
Biztosíték: 500mA

Előnyök:

Pioneer autórádió vásárlási útmutató

Tiszta és stabil rádióvétel még gyenge jel esetén is
Kompatibilis a legtöbb modern autórádióval és DAB fejegységgel
Egyszerű beszerelés, univerzális kialakítás
Megbízható működés széles feszültségtartományban (9-24V)

Telepítési Javaslat

Az antennaerősítőt a rádió és az antenna közé kell csatlakoztatni. A tápvezetéket (piros vagy kék színű szál) a rádió antenna vezérlő szálára (12V) kell kötni. Ha nincs ilyen kimenet, akkor gyújtásra is köthető, ebben az esetben javasolt egy 0,5A biztosíték használata. Fontos, hogy az eszköz csak tápellátással működik.

Figyelmeztetés

A beszereléshez javasolt szakember segítségét igénybe venni, mert a szakszerűtlen bekötés kárt tehet a rádióban vagy a jármű elektromos rendszerében. A vétel minősége függ a környezeti viszonyoktól és a fejegység érzékenységétől is.

Kompatibilis Autótípusok

Az alábbi táblázatban felsoroljuk azokat az autótípusokat, amelyeknél az antenna adapter bekötése releváns lehet:

Márka	Modell	Évjárat
Audi	A1 (8X)	2010.07 - 2018.04
Audi	A3 (8P)	2003.05 - 2013.04
Dacia	Duster (SR)	2018.01 - 2023
Fiat	500 (ZAF 312)	2015.07 - 2023
Ford	B MAX (JK8)	2012.10 - 2017.09
Mercedes	Actros 4 (4Gen/MP4)	2011 - 2019
Nissan	NV400 (M)	2010.09 - 2021.12
Opel	Adam (M-A)	2013.01 - 2019.05
VW	Amarok (2H)	2010.07 - 2020.07
VW	Caddy III (2K)	2003.10 - 2015.04
