Az autonóm járművek navigációjának működése

Gondolkodott már azon, hogyan navigálnak a tengeralattjárók a mély óceánokban, a repülőgépek a felhők felett, vagy éppen a műholdak az űr végtelenjében GPS-jel nélkül, vagy olyan helyeken, ahol az külső referencia pontok hiányoznak? A válasz a tehetetlenségi navigáció, egy lenyűgöző technológia, amely a fizika alapelveire épül, lehetővé téve a mozgás pontos nyomon követését külső jelek igénybevétele nélkül.

A tehetetlenségi navigáció alapja az a tudományos felismerés, hogy egy tárgy mozgása - helyzete, sebessége és orientációja - meghatározható a rá ható erők és a szögsebesség folyamatos mérésével.

Ez a rendszer teljes mértékben önálló, ami azt jelenti, hogy nem támaszkodik külső jelekre, mint például a GPS, a rádiójelek vagy a csillagászati megfigyelések.

A technológia gyökerei a 20. század elejére nyúlnak vissza, amikor a repülés és a hadviselés fejlődése sürgetővé tette a pontosabb és megbízhatóbb navigációs megoldásokat.

Az első jelentős áttörések a német V-2 rakéta fejlesztéséhez köthetők, ahol mechanikus giroszkópokat és gyorsulásmérőket használtak a rakéta pályájának stabilizálására és irányítására.

Autó elidegenítési és terhelési tilalom – Mire figyeljünk?

Inerciális navigációs rendszer megértése | INS érzékelők | Gyorsulásmérők; Giroszkópok | Hibák |

A tehetetlenségi navigációs rendszer (INS) működése

A tehetetlenségi navigációs rendszer (INS) működésének megértéséhez a Newton-féle mechanika alapjaira kell visszanyúlnunk. Newton második törvénye szerint egy testre ható erő arányos annak tömegével és gyorsulásával.

Képzeljünk el egy mozgó tárgyat. Ha tudjuk, hogy milyen gyorsan gyorsul, és milyen irányba, akkor egy adott idő elteltével ki tudjuk számítani, mennyivel nőtt a sebessége. Ha ezt a sebességnövekedést folyamatosan hozzáadjuk az aktuális sebességhez, megkapjuk a pillanatnyi sebességet.

A rendszer működéséhez elengedhetetlen a referencia keret fogalma. Az INS egy előre definiált koordináta-rendszerhez viszonyítva méri a gyorsulásokat és a szögsebességeket. Ez a referencia keret lehet a Földhöz rögzített (például egy északi, keleti, lefelé mutató rendszer), vagy éppen a testhez rögzített (a jármű saját tengelyei).

A tehetetlenségi navigáció alapvető komponensei a gyorsulásmérők és a giroszkópok.

Gyorsulásmérők

A gyorsulásmérő, vagy akcelerométer, egy olyan szenzor, amely a rá ható lineáris gyorsulást méri. Alapvetően egy kis tömegből áll, amely rugalmasan van felfüggesztve egy házban. Amikor a ház gyorsul, a tömeg tehetetlensége miatt elmozdul a felfüggesztéshez képest.

Jármű ABS kocka hibái

MEMS gyorsulásmérők: A mikroelektromechanikai rendszerek (MEMS) alapú gyorsulásmérők apró, szilícium alapú eszközök, amelyek egy mozgatható tömeg és egy rögzített keret közötti kapacitásváltozást mérik az elmozdulás hatására.

Piezoelektromos gyorsulásmérők: Ezek az eszközök a piezoelektromos jelenséget használják ki, ahol bizonyos kristályok mechanikai feszültség hatására elektromos töltést termelnek.

Erő-visszacsatolásos gyorsulásmérők: Ezek a rendszerek sokkal pontosabbak. Itt egy visszacsatoló mechanizmus egy elektromágneses erőt fejt ki a tömegre, hogy az a helyén maradjon. A visszacsatoláshoz szükséges áram arányos a gyorsulással.

A gyorsulásmérők a gravitációt is érzékelik, ami álló helyzetben 1g gyorsulásként jelenik meg. Ezt a gravitációs komponenst el kell különíteni a mozgásból eredő gyorsulástól a pontos navigáció érdekében.

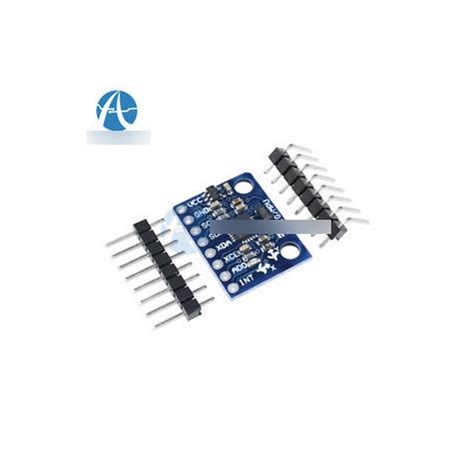

Gyorsulásmérő

Gyorsulásmérő működési elve

Mi a különbség?

Giroszkópok

Míg a gyorsulásmérők a lineáris mozgást mérik, addig a giroszkópok a szögsebességet, azaz a forgási mozgást érzékelik.

Mechanikus giroszkópok: Ezek a hagyományos giroszkópok egy gyorsan forgó kerékből vagy rotorból állnak, amelyet kardánfelfüggesztés tart. A forgó tömeg tehetetlensége miatt ellenáll az orientációjának megváltoztatására irányuló erőknek (giroszkopikus merevség). A kardánfelfüggesztés lehetővé teszi a giroszkóp számára, hogy megőrizze orientációját a térben, miközben a külső ház elfordul. A forgási sebesség mérésére érzékelőket használnak.

Ring Lézer Giroszkópok (RLG): Az RLG-k a Sagnac-effektus elvén alapulnak. Két lézersugár kering egy zárt optikai úton, ellenkező irányban. Ha a giroszkóp elfordul, a két sugár különböző utat tesz meg, ami fáziseltolódást eredményez köztük. Ezt a fáziseltolódást mérik meg, amely arányos az elfordulás szögsebességével. Az RLG-k rendkívül pontosak és megbízhatóak, nincsenek mozgó alkatrészeik, ezért hosszú élettartamúak.

Optikai Szálas Giroszkópok (FOG): Hasonlóan az RLG-khez, a FOG-ok is a Sagnac-effektust használják. Itt azonban nem egy üregben kering a lézersugár, hanem egy hosszú optikai szál tekercsben. A fénysugarak a szál két végén lépnek be, majd a tekercsen belül két ellentétes irányban haladnak. Az elfordulás hatására szintén fáziseltolódás lép fel, amit interferometriásan mérnek. Az FOG-ok olcsóbbak és kisebbek, mint az RLG-k, miközben hasonlóan magas pontosságot kínálnak.

MEMS Giroszkópok: A MEMS giroszkópok a Coriolis-erő elvén működnek. Egy apró, rezonáló szerkezetet tartalmaznak, amely rezeg. Amikor a giroszkóp elfordul, a Coriolis-erő hatására a rezgő tömeg merőleges irányban is elmozdul. Ezt az elmozdulást mérik kapacitív érzékelőkkel. A MEMS giroszkópok rendkívül kicsik, olcsók és tömeggyártásra alkalmasak, de pontosságuk elmarad az RLG és FOG rendszerekétől.

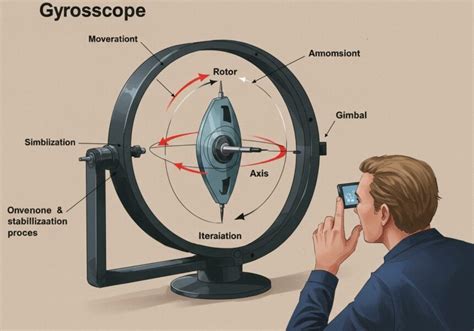

Giroszkóp

Giroszkóp típusok

A giroszkópok és gyorsulásmérők általában egyetlen egységbe, egy Tehetetlenségi Mérőegységbe (IMU) vannak integrálva.

Rendszerarchitektúrák: Gimbaled vs. Strapdown

Gimbaled rendszerek: A gimbaled rendszerek a korábbi, mechanikus megoldásokra jellemzőek. Ezekben a giroszkópok és gyorsulásmérők egy stabilizált platformon helyezkednek el, amelyet egy sor, egymásra merőleges tengelyen elhelyezkedő kardánkeret (gimbal) tart. A kardánkeretek mechanikusan kompenzálják a jármű elfordulását, így a szenzorok platformja mindig a navigációs referencia keretben (pl. Észak-Kelet-Le) marad.

Strapdown rendszerek: A strapdown rendszerek a modern INS-ek domináns formái. Itt a giroszkópok és gyorsulásmérők közvetlenül a jármű testéhez vannak rögzítve, innen a „strapdown” elnevezés. Ebben az esetben a számítógép feladata, hogy folyamatosan kövesse a jármű orientációját a navigációs referencia kerethez képest. A giroszkópok mérései alapján a rendszer folyamatosan frissíti az orientációs mátrixot vagy kvaterniókat, amelyek leírják a jármű aktuális dőlésszögét, bólintását és elfordulását.

Napjainkban a strapdown rendszerek a széles körben elterjedtek, köszönhetően a nagy teljesítményű mikroprocesszorok és a fejlett digitális jelfeldolgozási algoritmusok fejlődésének.

A tehetetlenségi navigáció pontosságának kihívásai

A tehetetlenségi navigáció egyik legnagyobb kihívása a pontosság fenntartása hosszú időn keresztül. Mivel a rendszer a gyorsulások és szögsebességek folyamatos integrálásával számítja ki a helyzetet és sebességet, minden apró hiba a szenzorok mérésében vagy a számításokban idővel kumulálódik.

  • Bias (előfeszítés/eltolás): A szenzorok kimenete nem nulla, még akkor sem, ha nincs gyorsulás vagy elfordulás.
  • Föld forgásának és gravitációs modelljének hibái: A pontos navigációhoz figyelembe kell venni a Föld forgását (Coriolis-erő) és a gravitációs mező változásait.

A giroszkópok különösen kritikusak a drift szempontjából. Egy apró, állandó giroszkóp hiba (offset) azt jelenti, hogy a rendszer folyamatosan tévesen érzékeli a jármű orientációját. Ez a hibás orientáció azt eredményezi, hogy a gyorsulásmérők által mért adatok rosszul transzformálódnak a navigációs keretbe, ami hibás sebesség- és helyzetadatokhoz vezet.

A drift mértéke nagymértékben függ a szenzorok minőségétől.

Szenzor típusa Drift (óra) Alkalmazás
Navigációs osztályú giroszkópok 0,01 fok/óra Repülőgépek, hajók, tengeralattjárók
Taktikai osztályú giroszkópok 1-10 fok/óra Katonai alkalmazások, drónok
Fogyasztói osztályú MEMS giroszkópok 100+ fok/óra Okostelefonok, okosórák

A fenti adatokból látható, hogy a navigációs osztályú rendszerek rendkívül drágák és kifinomultak, míg a fogyasztói osztályú MEMS rendszerek pontossága jelentősen alacsonyabb.

Hibák kompenzálása és a pontosság növelése

A tehetetlenségi navigációs rendszerek alapvető drift-problémájának kiküszöbölésére vagy legalábbis minimalizálására számos technika létezik.

  • Kalibráció: Mielőtt egy INS rendszert üzembe helyeznek, alapos kalibráción esik át. Ez magában foglalja a szenzorok bias, mérési tartomány és tengelyeltérés hibáinak pontos meghatározását és kompenzálását.
  • Kalman-szűrő: A Kalman-szűrő egy rekurzív algoritmus, amely optimálisan becsüli egy rendszer állapotát különböző zajos mérések alapján.

Frissítés (Update): Amikor egy külső navigációs rendszer (pl. GPS) mérése elérhetővé válik, a Kalman-szűrő összehasonlítja az INS által előrejelzett állapotot a külső méréssel. A különbség alapján a szűrő korrigálja az INS becslését, és csökkenti a bizonytalanságot. A Kalman-szűrő nem csak a helyzetet és sebességet korrigálja, hanem folyamatosan becsüli és korrigálja az INS szenzorainak hibáit is (pl. bias drift).

Szenzor fúzió

A modern navigációs rendszerek ritkán támaszkodnak kizárólag egyetlen technológiára. A szenzor fúzió elve, különösen a Kalman-szűrővel kombinálva, lehetővé teszi a különböző szenzorok erősségeinek kihasználását és gyengeségeinek kompenzálását.

GPS/GNSS integráció

A GPS (Global Positioning System) és a tágabb értelemben vett GNSS (Global Navigation Satellite Systems, mint pl. GLONASS, Galileo, BeiDou) a leggyakoribb partnerei az INS rendszereknek. Az integráció során a Kalman-szűrő folyamatosan korrigálja az INS driftjét a GPS/GNSS pozíció- és sebességadatai alapján. Amikor a GPS/GNSS jel elérhető, a szűrő „visszahúzza” az INS becslését a valós pozícióhoz.

Ha a GPS/GNSS jel elveszik (pl. alagútba hajt a jármű), az INS önállóan működik tovább, a korrigált hibamodellekkel, és a Kalman-szűrő továbbra is becsüli a rendszer állapotát, amíg a GPS/GNSS jel újra elérhetővé nem válik.

  • Laza csatolás (Loosely Coupled): Az INS és a GPS/GNSS külön-külön számítják ki a saját navigációs megoldásukat (helyzet, sebesség). A Kalman-szűrő ezután a két rendszer kimenetét fúzionálja.
  • Szoros csatolás (Tightly Coupled): Ez egy kifinomultabb megközelítés. A Kalman-szűrő közvetlenül a GPS/GNSS nyers méréseit (pszeudotávolságok, Doppler-eltolódások) használja fel az INS adatokkal együtt.

Kamera/LIDAR (Vision-aided navigation)

A vizuális információk (pl. tereptárgyak felismerése, optikai áramlás) vagy lézerszkennerek adatai felhasználhatók a helyzet becslésére, különösen GNSS-mentes környezetben (pl.

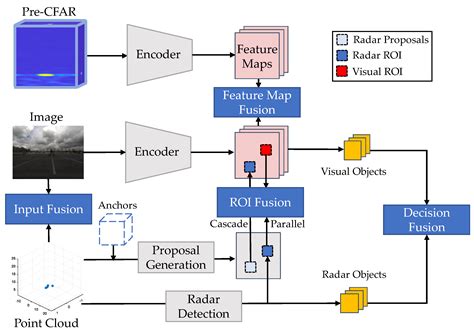

Szenzor fúzió

Szenzor fúzió folyamata

Alkalmazási területek

A repülés volt az egyik első terület, ahol a tehetetlenségi navigáció kulcsfontosságúvá vált. A repülőgépek, különösen a hosszú távú járatok, nagymértékben támaszkodnak az INS-re a pontos útvonalkövetés és a biztonságos repülés érdekében. Katonai repülőgépeken és rakétákon az INS önállósága kritikus fontosságú, mivel lehetővé teszi a navigációt GPS-denied (GPS-mentes) környezetben is, például zavarás esetén.

A hajók és tengeralattjárók navigációjában az INS szintén alapvető szerepet játszik. A tengeralattjárók számára, amelyek hosszú ideig a víz alatt tartózkodnak, a GPS-jel elérhetetlen. Az INS biztosítja a pontos helyzetmeghatározást és a mélységi navigációt.

Az autonóm járművek, robotok és pilóta nélküli földi járművek (UGV) fejlődésével az INS jelentősége ugrásszerűen megnőtt. Ezek a rendszerek gyakran olyan környezetekben működnek, ahol a GPS-jel gyenge vagy hiányzik (pl. városi kanyonok, alagutak, épületek).

A precíziós felmérés és térképezés (például LiDAR szkenneléssel drónokról vagy földi járművekről) elengedhetetlen a pontos georeferált adatok gyűjtéséhez.

A MEMS alapú INS rendszerek eljutottak a mindennapi életbe is. Okostelefonokban és okosórákban találhatók, ahol mozgáskövetésre, lépésszámlálásra, gesztusvezérlésre és beltéri navigációra használják őket. Az iparban az INS-t precíziós gépek irányítására (pl.

A jövő technológiái

A tehetetlenségi navigáció technológiája folyamatosan fejlődik, reagálva az újabb kihívásokra és lehetőségekre. A MEMS technológia további fejlődése kulcsfontosságú. A kutatók azon dolgoznak, hogy a MEMS giroszkópok és gyorsulásmérők pontosságát az ipari, sőt a taktikai osztályú szenzorok szintjére emeljék, miközben megtartják alacsony költségüket és kis méretüket.

Kvantum giroszkópok (atomos interferométerek): Ez a technológia rendkívül ígéretes, és a legmagasabb pontosságot ígéri. Atomok interferenciáját használja fel a forgás mérésére, elméletileg sokkal stabilabb és pontosabb, mint a hagyományos giroszkópok.

A Kalman-szűrő alapalgoritmusának továbbfejlesztése, valamint más szűrőmechanizmusok (pl. extended Kalman filter, unscented Kalman filter, particle filter) alkalmazása továbbra is kulcsfontosságú. Ezen túlmenően a mesterséges intelligencia és a gépi tanulás egyre nagyobb szerepet kap a szenzorhibák modellezésében, a drift előrejelzésében és a szenzoradatok adaptív fúziójában.

A tehetetlenségi navigáció egyik fő előnye az önállóság, ami különösen fontossá teszi olyan környezetekben, ahol a GNSS-jel nem elérhető vagy megbízhatatlan (pl. városi kanyonok, épületek belseje, víz alatt, elektronikus zavarás alatt). A Vizuális SLAM (Simultaneous Localization and Mapping) rendszerek kamerák segítségével azonosítják a környezetet és egyidejűleg építenek térképet, miközben meghatározzák saját helyzetüket.

Mivel a tehetetlenségi navigáció egyre több hordozható és autonóm eszközben kap szerepet, az energiafogyasztás csökkentése is kiemelt fontosságú.
