A 3 Pont Vezérlésű Szelepek Működése és Alkalmazásai

Gondolt már arra, hogy mennyi mindenen múlik egy egyszerű csap megnyitása, egy kazán biztonságos működése, vagy éppen egy vegyi üzem zavartalan termelése? A válasz gyakran egy láthatatlan hősben rejlik: a szelepben. A szelep egy olyan műszaki eszköz, amely egy csővezetéken vagy tartályon keresztül áramló közeg (folyadék, gáz, gőz, iszap, por) áramlását képes nyitni, zárni, szabályozni, terelni vagy megakadályozni. Bár a funkciójuk egyszerűnek tűnhet, a szelepek sokfélesége és komplexitása lenyűgöző.

Képzeljünk el egy világot szelepek nélkül: a vízvezetékekből folyamatosan ömlene a víz, a gázvezetékek ellenőrizhetetlenül engednék a gázt, és az ipari folyamatok teljesen kaotikussá válnának.

Minden szelep alapvető működési elve a közeg áramlásának befolyásolása valamilyen mozgó elem segítségével. Ez a mozgó elem, amelyet gyakran záróelemnek neveznek, képes teljesen elzárni az áramlást, részlegesen szűkíteni a keresztmetszetet a szabályozáshoz, vagy éppen egy irányba terelni azt.

A szelep szerkezete általában egy házból, egy záróelemből (pl. golyó, tárcsa, tolólap), egy tengelyből (orsó), amely a záróelemet mozgatja, és egy tömítésből áll, amely megakadályozza a közeg szivárgását a rendszerből.

Bár a szelepek rendkívül sokfélék lehetnek, számos alapvető alkatrészük közös.

Tetőcsomagtartó rögzítése E46-ra

A szelepek fő alkatrészei:

Szelepház (Body): Ez a szelep fő része, amely a csővezetékhez csatlakozik, és tartalmazza az összes többi alkatrészt.
Szelepfedél (Bonnet): A szelepház felső része, amely hozzáférést biztosít a szelep belső alkatrészeihez, és amelyen keresztül az orsó mozog.
Záróelem (Disc/Plug/Ball/Gate): Ez az az alkatrész, amely közvetlenül befolyásolja a közeg áramlását. Formája és mozgása alapján különböztetjük meg a különböző szeleptípusokat (pl.
Orsó/Tengely (Stem): Összeköti a működtető mechanizmust (kézi kerék, aktuátor) a záróelemmel, és továbbítja a mozgást.
Szelepülés (Seat): Az a felület a szelepházban, amelyhez a záróelem illeszkedik, és tömít, amikor a szelep zárva van.
Működtető (Actuator): Az az eszköz, amely mozgatja az orsót és ezáltal a záróelemet.

A szelepeket számos szempont szerint csoportosíthatjuk, de az egyik legfontosabb a funkciójuk, azaz, hogy milyen célra tervezték őket az áramlási rendszerben.

A szelepek típusai funkciójuk szerint

Záró/nyitó szelepek: Ezek a szelepek arra szolgálnak, hogy teljesen elzárják vagy teljesen kinyissák a közeg áramlását. Általában nem alkalmasak a szabályozásra, mivel a részlegesen nyitott állapotban jelentős nyomásesést és eróziót okozhatnak. A záró/nyitó szelepek gyorsan és megbízhatóan képesek megszakítani vagy újraindítani az áramlást, ami kritikus lehet vészhelyzetekben vagy karbantartási munkák során.
Szabályozó szelepek: A szabályozó szelepek célja a közeg áramlási sebességének, nyomásának vagy hőmérsékletének finom beállítása. Ezeket a szelepeket úgy tervezték, hogy képesek legyenek részlegesen nyitott pozícióban is működni anélkül, hogy károsodnának. A szabályozás precizitása gyakran függ a szelep belső kialakításától és a záróelem mozgásától.
Visszacsapó szelepek: A visszacsapó szelep egyirányú áramlást tesz lehetővé, automatikusan elzárva az áramlást a fordított irányba. Nincs szükség külső működtetésre, működésük kizárólag a közeg nyomáskülönbségén alapul. Ezek a szelepek kritikus fontosságúak számos rendszerben, például szivattyús rendszerekben, ahol megakadályozzák a folyadék visszafolyását a szivattyú leállása után, vagy gázvezetékekben, ahol megakadályozzák a gáz visszaáramlását egy alacsonyabb nyomású területre.
Terelő/keverő szelepek: Ezek a szelepek lehetővé teszik a közeg áramlásának irányítását vagy összekeverését. A terelő szelepek egy bemeneti áramot két vagy több kimenetre oszthatnak, míg a keverő szelepek több bemeneti áramot egyesítenek egyetlen kimeneten. Gyakran használják fűtési és hűtési rendszerekben a hőmérséklet szabályozására, vagy ipari folyamatokban, ahol különböző közegeket kell precízen keverni.

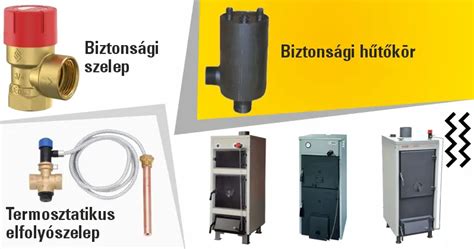

Biztonsági szelepek: Ezek a szelepek a rendszerek túlnyomás elleni védelmére szolgálnak. Ha a rendszer nyomása meghaladja a beállított értéket, a szelep automatikusan kinyit, elengedi a felesleges nyomást, majd a nyomás normalizálódása után visszazár. Ez a típusú szelep létfontosságú az emberi biztonság és a berendezések épségének megőrzése szempontjából.

A szelepek típusai felépítésük szerint

A szelepek felépítésük és működési mechanizmusuk alapján tovább osztályozhatók.

Golyóscsap: A golyóscsap az egyik legelterjedtebb szeleptípus, záróeleme egy perforált, elforgatható golyó. A golyó elfordításával lehet a furatot egy vonalba hozni a csővezetékkel (nyitott állapot), vagy keresztbe fordítani (zárt állapot). Előnyeik közé tartozik a kompakt méret, az alacsony nyomásesés teljesen nyitott állapotban, és a viszonylag egyszerű karbantartás. Hátrányuk lehet, hogy nem ideálisak szabályozásra, mivel a részlegesen nyitott golyó eróziót okozhat. Széles körben használják vízellátásban, gázvezetékekben, fűtési rendszerekben és számos ipari alkalmazásban.
Tolózár: A tolózár egy lineáris mozgású szelep, amelynek záróeleme egy tolólap vagy ék. A tolólap merőlegesen mozog az áramlási irányra, teljesen felemelkedve nyitja, teljesen leereszkedve zárja az áramlást. Hosszú nyitási/zárási idejük miatt nem alkalmasak gyors működésre vagy szabályozásra. Előnyük a robusztusság, a megbízhatóság és a nagy áramlási kapacitás.
Glóbuszszelep: A glóbuszszelep egy lineáris mozgású szelep, amelyet elsősorban szabályozásra terveztek. Záróeleme egy dugó vagy tárcsa, amely a szeleptestben lévő gyűrű alakú ülékre illeszkedik. Kiválóan alkalmasak gőz, víz, levegő, olaj és gáz áramlásának szabályozására, mivel a záróelem fokozatosan képes megváltoztatni az áramlási keresztmetszetet. Hátrányuk a nagyobb nyomásesés és a bonyolultabb szerkezet.
Pillangószelep: A pillangószelep egy forgó mozgású szelep, amelynek záróeleme egy tárcsa. Ez a tárcsa egy tengelyre van rögzítve, és a szelep házában forog. Teljesen nyitott állapotban a tárcsa párhuzamos az áramlással, minimális ellenállást biztosítva. Zárt állapotban a tárcsa merőlegesen áll az áramlásra, elzárva azt. Előnyei közé tartozik a könnyű súly, a kompakt méret, a gyors működés és a viszonylag alacsony költség. Alkalmazhatók záró és szabályozó feladatokra is, bár a szabályozás pontossága bizonyos tartományokban korlátozott lehet.
Membránszelep: A membránszelep egy lineáris mozgású szelep, ahol egy rugalmas membrán szolgál záróelemként. A membránt egy orsó mozgatja, amely rányomja azt a szelepházban lévő ülékre, elzárva az áramlást. Ez a kialakítás ideálissá teszi a membránszelepeket korrozív, abrazív vagy viszkózus közegekhez, valamint olyan alkalmazásokhoz, ahol a közeg tisztasága kritikus (pl. gyógyszeripar, élelmiszeripar, biotechnológia). Nincs tömszelence, így nincs szivárgási pont. Hátrányuk, hogy a membrán anyaga korlátozza a nyomás- és hőmérséklettartományt.
Kúpos szelep (vagy dugós szelep): A kúpos szelep (vagy dugós szelep) záróeleme egy kúpos vagy hengeres dugó, amelynek közepén egy furat található. A dugó 90 fokos elfordításával lehet nyitni vagy zárni a szelepet. Ezek a szelepek különösen alkalmasak olyan közegekhez, amelyek szuszpendált szilárd anyagokat tartalmaznak, vagy ahol a gyors elzárás kulcsfontosságú. Gyakran használják gázvezetékekben, valamint vegyipari és petrolkémiai alkalmazásokban.
Tűszelep: A tűszelep egy finom szabályozásra tervezett glóbuszszelep-változat. Záróeleme egy vékony, kúpos tű, amely egy hasonlóan kúpos ülékbe illeszkedik. Ideálisak olyan alkalmazásokhoz, ahol a folyadék vagy gáz áramlását rendkívül pontosan kell adagolni vagy szabályozni, például laboratóriumi berendezésekben, gázkromatográfiás rendszerekben, vagy műszerek kalibrálásánál.
Szorítószelep: A szorítószelep egy egyszerű, de hatékony szeleptípus, amelynek záróeleme egy rugalmas gumitömlő, amelyet kívülről mechanikusan szorítanak össze. Kiemelkedően alkalmasak abrazív, korrozív, viszkózus vagy szilárd anyagokat tartalmazó közegekhez, mivel a közeg nem érintkezik semmilyen mechanikus alkatrésszel. Nincs tömszelence, így nincs szivárgás. Gyakran használják bányászatban, cementgyártásban, élelmiszeriparban és szennyvízkezelésben.

Mint korábban említettük, a visszacsapó szelepek automatikusan megakadályozzák a fordított áramlást.

Lengő visszacsapó szelep (Swing Check Valve): Egy csuklósan rögzített tárcsa nyit és zár a közeg áramlásának irányától függően.
Emelő visszacsapó szelep (Lift Check Valve): Egy dugattyú vagy golyó emelkedik fel a közeg nyomására, és süllyed vissza az ülékre, ha az áramlás megáll vagy megfordul.
Duplatárcsás visszacsapó szelep (Dual Plate Check Valve): Két féltárcsából áll, amelyek egy központi rugó segítségével zárnak.
Nyomáscsökkentő szelep (Pressure Reducing Valve - PRV): Célja, hogy a bemeneti oldalon lévő magasabb nyomást egy stabilan alacsonyabb kimeneti nyomásra csökkentse.
Biztonsági szelep (Safety Valve - SV) és Nyomáshatároló szelep (Relief Valve - RV): Ezek a szelepek a rendszer védelmére szolgálnak túlnyomás esetén. A biztonsági szelep hirtelen, teljes nyitással reagál, amikor a nyomás eléri a beállított értéket (gyakran gázoknál és gőzöknél). A nyomáshatároló szelep fokozatosan nyit, arányosan a nyomás növekedésével (gyakran folyadékoknál).

A megfelelő szelep kiválasztása kulcsfontosságú a rendszer hatékonysága, biztonsága és élettartama szempontjából.

A szelep anyagának kiválasztása

A szelep anyagának kiválasztása az egyik legkritikusabb döntés a tervezés és kiválasztás során. Az anyagoknak ellenállónak kell lenniük a közeg korróziós hatásaival, a hőmérsékleti szélsőségekkel és a magas nyomással szemben.

Elektromos autó töltési pontok

Öntöttvas (Cast Iron): Gazdaságos, jó szilárdságú és kopásálló. Gyakran használják víz-, szennyvíz- és gázvezetékekben, valamint alacsony nyomású gőzrendszerekben.
Gömbgrafitos öntöttvas (Ductile Iron): Az öntöttvas továbbfejlesztett változata, nagyobb szilárdsággal és jobb ütésállósággal.
Szénacél (Carbon Steel): Kiváló mechanikai tulajdonságokkal rendelkezik magas nyomáson és hőmérsékleten. Olaj- és gáziparban, energiaiparban és vegyiparban gyakran használják.
Rozsdamentes acél (Stainless Steel): Kiváló korrózióállóságot biztosít számos agresszív közeggel szemben, és széles hőmérsékleti tartományban alkalmazható. A 304 és 316-os típusok a leggyakoribbak.
Bronz és sárgaréz (Bronze and Brass): Réz alapú ötvözetek, amelyek jó korrózióállóságot mutatnak vízzel szemben.
Speciális ötvözetek (Special Alloys): Nikkel alapú ötvözetek (pl. Monel, Inconel, Hastelloy) rendkívül agresszív közegekhez, magas hőmérséklethez és nyomáshoz készülnek.
Műanyagok (Plastics): PVC, CPVC, PP, PE, PTFE (Teflon) - kiváló korrózióállóságot biztosítanak számos vegyi anyaggal szemben. Kisebb nyomás- és hőmérséklettartományban alkalmazhatók, de könnyűek és gazdaságosak.
Kerámia (Ceramics): Kivételes kopásállóságot és korrózióállóságot biztosítanak, különösen abrazív közegek esetén. Nagyon magas hőmérsékleten is stabilak.
Elasztomerek (Elastomers): Gumi alapú anyagok (pl. EPDM, NBR, Viton, FKM) a tömítésekhez és membránokhoz elengedhetetlenek.

A megfelelő anyag kiválasztásakor figyelembe kell venni a közeg pH-értékét, hőmérsékletét, nyomását, viszkozitását, valamint a szelep működési gyakoriságát és a várható élettartamot.

A szelepek működtetése

A szelepek működtetése, azaz a záróelem mozgatása számos módon történhet, a legegyszerűbb kézi beavatkozástól a teljesen automatizált rendszerekig. A legegyszerűbb és leggyakoribb működtetési mód. A szelepet kézi kerék, kar vagy lánc segítségével nyitják vagy zárják. Előnye az alacsony költség, az egyszerűség és a megbízhatóság. Gyakran alkalmazzák olyan rendszerekben, ahol a szelepeket ritkán kell működtetni, vagy ahol a gyors reakcióidő nem kritikus.

Az automatizált működtetés lehetővé teszi a szelepek távoli vezérlését, a folyamatok automatizálását és a nagyobb pontosságot.

Elektromos aktuátorok: Az elektromos aktuátorok elektromos motorok segítségével mozgatják a szelep orsóját. Különösen alkalmasak precíz szabályozásra és hosszú távú működtetésre. Előnyük a nagy pontosság, az energiahatékonyság és a sokoldalúság. Hátrányuk a viszonylag lassú működési sebesség és az elektromos áramtól való függés.
Pneumatikus aktuátorok: A pneumatikus aktuátorok sűrített levegővel működnek. Gyors reagálásúak és robusztusak, így ideálisak olyan környezetekbe, ahol gyors működésre van szükség, vagy ahol robbanásveszélyes a légkör (mivel nincs szikraképződés). Előnyük a gyorsaság, a megbízhatóság és a robbanásbiztosság. Hátrányuk a sűrítettlevegő-rendszer szükségessége és a pontosság korlátai bizonyos szabályozási feladatoknál.
Hidraulikus aktuátorok: A hidraulikus aktuátorok olajnyomással működnek, ami rendkívül nagy erőt és nyomatékot képes biztosítani. Ideálisak nagy méretű, nagy nyomású szelepek működtetésére, ahol jelentős erőkifejtésre van szükség. Előnyük a nagy erő, a precíz pozícionálás és a robusztusság. Hátrányuk a hidraulikus rendszer komplexitása, a szivárgás veszélye és a magasabb költségek.

Bizonyos szelepek, mint például a visszacsapó szelepek és a biztonsági szelepek, külső energiaforrás vagy működtető nélkül, kizárólag a közeg tulajdonságai (nyomás, áramlás) alapján működnek. A visszacsapó szelepek a nyomáskülönbségre reagálva nyitnak vagy zárnak, míg a biztonsági szelepek a rendszer túlnyomására nyitnak, majd a nyomás normalizálódása után automatikusan zárnak.

Alkalmazási területek

A szelepek omniprezentek a modern világban, szinte mindenhol megtalálhatók, ahol folyadékok vagy gázok áramlását kell szabályozni.

Minden, amit a Jazz tetőcsomagtartókról tudni kell

Olaj- és gázipar: A kőolaj és földgáz kitermelésétől, szállításától (vezetékek, tartályhajók) a feldolgozásig (finomítók) szelepek ezreit használják.
Vegyipar: A korrozív és veszélyes vegyi anyagok kezelése során speciális anyagokból készült szelepekre van szükség (pl. rozsdamentes acél, speciális ötvözetek, műanyagok).
Gyógyszeripar és Biotechnológia: Itt a sterilitás és a tisztaság a legfontosabb.
Élelmiszeripar és Italgyártás: Hasonlóan a gyógyszeriparhoz, a higiéniai követelmények itt is magasak.
Energiaipar (Erőművek): Gőz-, víz- és gázáramlások szabályozására hatalmas, magas nyomású és hőmérsékletű szelepeket használnak.
Vízkezelés és Szennyvízkezelés: A vízművekben és szennyvíztisztító telepeken óriási mennyiségű vizet és szennyvizet kell mozgatni és kezelni.

A megfelelő szelep kiválasztásának szempontjai

A közeg tulajdonságai: Ez az első és legfontosabb szempont. Milyen közeg áramlik a rendszerben? Fontos paraméterek: korrozív hatása, viszkozitása, hőmérséklete, nyomása, szennyezettségi foka, gyúlékonysága vagy robbanásveszélyessége.
A szelep funkciója: Mire van szükség? Teljes elzárásra/nyitásra (on/off), áramlás szabályozására (fojtás), egyirányú áramlás biztosítására (visszacsapó), terelésre vagy keverésre?
Nyomás és hőmérséklet: A szelepnek ellenállónak kell lennie a rendszerben uralkodó maximális üzemi nyomásnak és hőmérsékletnek. A szelepek anyaga és tömítése eltérő nyomás- és hőmérséklettartományokra van tervezve.
Áramlási sebesség: Mekkora áramlási sebességet kell a szelepnek kezelnie? Milyen a Cv (áramlási együttható) érték, amely a szelep áteresztő képességét jellemzi?
Működtetés: Milyen gyakran kell a szelepet működtetni? Kézi, elektromos, pneumatikus vagy hidraulikus működtetés a megfelelő? Szükséges-e távoli vezérlés vagy automatizálás?
Telepítési követelmények: Van-e elegendő hely a szelep telepítéséhez és karbantartásához? Szükséges-e speciális karima, menet vagy hegesztett csatlakozás?
Költség: A szelep beszerzési ára csak egy része a teljes költségnek. Fontos figyelembe venni a telepítési, üzemeltetési és karbantartási költségeket, valamint a...

A 3-járatú motoros szelepek

A modern ipari és épületgépészeti rendszerek létfontosságú elemei a folyadékok és gázok áramlásának pontos és megbízható szabályozására szolgáló szelepek. Ezen eszközök közül kiemelkedő szerepet töltenek be a háromjáratú motoros szelepek, amelyek komplex feladatokat látnak el a hőmérséklet-szabályozástól kezdve az áramlási utak váltásáig. A háromjáratú motoros szelep egy olyan mechanikus eszköz, amelyet egy elektromos, pneumatikus vagy hidraulikus aktuátor mozgat, lehetővé téve a folyadékok két bemeneti port közötti keverését vagy egy bemeneti folyadék két kimeneti port közötti terelését.

A 3 utas 12V-os motoros szelep egy olyan eszköz, amelyet általában folyadék vagy gáz áramlásának irányítására használnak egy vezérelt motor segítségével. A motoros szelep konstrukciója általában magában foglal egy szelepházat, amelyben a folyadék vagy gáz átáramolhat.

A 3 utas 12V-os motoros szelep alkalmazásai széles skálán mozognak. Például fűtési és hűtési rendszerekben használhatók, ahol a hőmérséklet szabályozása a rendszer hatékonyságát és kényelmét szolgálja. A fázis bekötésének függvényében fordul egyik illetve másik irányba.

A háromjáratú szelep működése két fő funkcióra osztható: keverésre és terelésre. Keverő szelepként funkcionálva a szelep két bemeneti folyadékot, például hideg és meleg vizet fogad, és azokat egyetlen kimeneti porton keresztül keverve bocsátja ki. Ez a típusú szelep különösen gyakori fűtési és hűtési rendszerekben, ahol a kívánt előremenő hőmérséklet elérése alapvető. Ezzel szemben terelő szelepként a szelep egyetlen bemeneti folyadékot fogad, és azt két különböző kimeneti port felé irányítja. A terelő funkció tipikus alkalmazási területei közé tartozik a hőcserélők bypass ágainak szabályozása, ahol a szelep eldönti, hogy a folyadék a hőcserélőn keresztül, vagy azt megkerülve áramoljon.

A motoros aktuátor szerepe kulcsfontosságú, hiszen ez biztosítja a szelep belső mozgó alkatrészének, például egy golyónak vagy szeleptányérnak a precíz pozicionálását. A motoros szelep elnevezés az aktuátorra utal, amely a szeleptest mozgatórugója. Az elektromos aktuátorok a legelterjedtebbek a háromjáratú szelepek esetében. Ezek egy elektromotorral működnek, amely áttételeken keresztül mozgatja a szelep belső alkatrészeit. Az on/off aktuátorok teljesen nyitják vagy zárják a szelepet, míg a hárompontos aktuátorok képesek a szelep bármely közbenső pozíciójában megállni. A proporcionális aktuátorok a bemeneti vezérlőjel (pl.

A pneumatikus aktuátorok sűrített levegővel működnek. Előnyük a gyors reakcióidő és a nagy erő kifejtésének képessége, ami robusztus ipari környezetben lehet előnyös. Ezek az aktuátorok általában membrános vagy dugattyús kivitelben készülnek, és rugó-visszatérítéses vagy kettős működésű változatokban kaphatók. A hidraulikus aktuátorok olajnyomással működnek, és rendkívül nagy erőkifejtésre képesek, de bonyolultabbak és drágábbak, ezért kevésbé elterjedtek a tipikus háromjáratú szelepeknél. Az aktuátor kiválasztásakor figyelembe kell venni a szükséges nyomatékot vagy tolóerőt, a vezérlési módot, a környezeti feltételeket (hőmérséklet, páratartalom, robbanásveszély) és a költségvetést.

A háromjáratú szelep típusai számos változatban léteznek, amelyek mindegyike specifikus előnyökkel és alkalmazási területekkel rendelkezik. A golyósszelepek egy forgatható golyót használnak a folyadékáramlás szabályozására. A golyóban jellemzően L- vagy T-furat található, amely a golyó elfordításával lehetővé teszi az áramlás keverését vagy terelését. A golyósszelepek előnye a kompakt méret, a gyors működés, a jó tömítettség és a viszonylag alacsony nyomásesés teljesen nyitott állapotban. Az ülékesszelepek (vagy dugattyús szelepek) egy mozgatható szeleptányért vagy dugattyút használnak, amely egy vagy több ülékre támaszkodva szabályozza az áramlást. Az ülékesszelepek lineáris vagy egyenlő százalékos áramlási karakterisztikával rendelkezhetnek, ami precízebb szabályozást tesz lehetővé, különösen kritikus folyamatokban.

A szeleptest anyaga is kritikus fontosságú. Rozsdamentes acél, szénacél, bronz vagy műanyag anyagok közül választhatunk az alkalmazásnak megfelelő korrózióállóság, hőmérséklet- és nyomásállóság figyelembevételével. A szelepek kialakításánál fontos szempont a karbantarthatóság és a hosszú élettartam. A szelep kiválasztásakor számos műszaki paramétert kell figyelembe venni, hogy a rendszer optimálisan és megbízhatóan működjön.

A DN (névleges átmérő) a szelep csatlakozási méretét jelöli milliméterben, és az adott csővezeték névleges átmérőjéhez kell igazodnia. A PN (névleges nyomás) a szelep maximális üzemi nyomását adja meg barban, 20°C-os hőmérsékleten. A Kv érték (áramlási tényező) talán a legfontosabb paraméter az áramlásszabályozó szelepek esetében. Ez azt a vízmennyiséget (m³/h) jelöli, amely 1 bar nyomáskülönbség mellett áthalad a teljesen nyitott szelepen, 5-30°C közötti vízhőmérsékleten. A nyomásesés a szelepen áthaladó folyadék nyomásának csökkenését jelenti.

Fontos, hogy a szelep kiválasztásakor figyelembe vegyük a megengedett nyomásesést, mivel ez befolyásolja a szivattyú teljesítményét és az energiafogyasztást. A hőmérséklet-tartomány a szelep anyagválasztásánál és a tömítések kiválasztásánál kulcsfontosságú. Az anyagválasztás nemcsak a hőmérséklet és nyomás, hanem a közeg kémiai tulajdonságai miatt is lényeges. A korrozív közegekhez speciális, ellenálló anyagból készült szeleptest és tömítések szükségesek. Végül, de nem utolsósorban, a vezérlési mód is befolyásolja a szelep kiválasztását. On/off, hárompontos vagy moduláló vezérléshez különböző aktuátorokra és szelepkarakterisztikákra lehet szükség.

A szelep vezérlésének módja alapvetően befolyásolja a rendszer teljesítményét és energiahatékonyságát. Az on/off vezérlés a legegyszerűbb, ahol a szelep vagy teljesen nyitott, vagy teljesen zárt állapotban van. Azonban az on/off vezérlés nem teszi lehetővé a finom hőmérséklet- vagy áramlásszabályozást, ami gyakran ingadozásokhoz és energiaveszteséghez vezethet a rendszerben. A hárompontos vezérlés egy fokkal fejlettebb, mint az on/off. Ebben az esetben az aktuátor három bemeneti jelet kap: nyitás, zárás és stop. A hárompontos vezérlés gyakran használatos, ha a vezérlőrendszer nem képes analóg kimeneti jelet biztosítani, de szükség van a szelep fokozatos mozgatására.

A moduláló (proporcionális) vezérlés a legpontosabb és legenergiahatékonyabb megoldás. Itt a szelep pozíciója egy analóg vezérlőjel (pl. Ez a vezérlési mód ideális a hőmérséklet, nyomás vagy áramlás precíz tartásához, minimalizálva az ingadozásokat és maximalizálva az energiafelhasználás hatékonyságát.

A modern rendszerekben a háromjáratú motoros szelepek szerves részét képezik az épületfelügyeleti rendszereknek (BMS) vagy ipari SCADA rendszereknek. Az automatizálás és a rendszerintegráció kulcsfontosságú a modern üzemek és épületek hatékony működéséhez.
