1.5 dCi Turbónyomás Átalakító Működése: Minden, Amit Tudni Érdemes

A modern motorok hatékonyságának növelésében kulcsfontosságú szerepet játszanak a turbófeltöltők. Ezen eszközök működésének szabályozásában pedig elengedhetetlen a turbónyomás szabályzó szelep, melyet gyakran turbo actuatornak, wastegate szelepnek, megkerülő szelepnek vagy "drucklabdának" is neveznek.

A Turbófeltöltők Működése és Szabályozása

A turbófeltöltők alapvető elve, hogy a kipufogógázt hasznosítsák. A tökéletes égéshez több levegő szükséges, mint amit a szívómotorok képesek biztosítani. A turbófeltöltőt a kipufogógáz hajtja meg, és az általa létrehozott többletlevegőt juttatja az égéstérbe, ahol nagy nyomással keveredik az üzemanyaggal.

Szabályzó nélkül a turbófeltöltő nyomásértéke kontrollálatlanul emelkedne, ami károsíthatja a motort. Éppen ezért szükség van egy eszközre, ami a turbón áthaladó maximális töltőnyomást korlátozza.

Két fő típust különböztetünk meg:

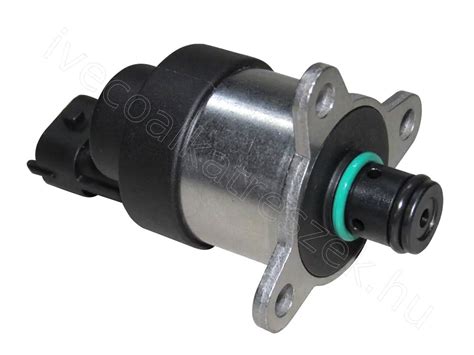

Belső nyomásszabályzó szelep: A turbófeltöltő részét képezi.
Külső nyomásszabályzó szelep: A turbófeltöltő és a hengerfej között helyezkedik el.

A Szabályzók Evolúciója

A régebbi turbófeltöltőket még a "hagyományos", nyomásra működő szabályzó szelepekkel szerelték, melyek a többlet töltőnyomást engedik le. A későbbi, változó geometriás turbófeltöltőknél már vezérlőszelepnek nevezzük ezt az alkatrészt. Ebben a kategóriában is több típust különböztetünk meg. Vannak sima vákuumos, és helyzetérzékelő pótméterrel egybeépített vákuumos vezérlésű szeleppel szerelt turbófeltöltők, illetve elektromotoros vezérlésű turbók.

1.9 TDI turbo problémák

A turbó nyomásszabályozó szelep a motor egy rendkívül fontos eleme. A turbótöltő teljesítményének szabályozásáért felel, és ha nem működik megfelelően, akkor az a motor teljesítményében nagyon sok gondot tud okozni. Ezért is olyan lényegese, hogy a turbónyomás szabályzó szelep hiba jeleit felismerjük, mert csak így tudjuk a további károkat megelőzni.

Gyakori Hibák és Tünetek

A motor egy összehangolt gépezet, melyben minden elemnek fontos szerep jut. Nincs ez másként a turbónyomás szabályzó szelep esetében sem. A meghibásodását számos dolog okozhatja, a bajt pedig akkor tudjuk időben észlelni, ha figyelünk az árulkodó jelekre.

Számos jele van annak, hogy a turbónyomás szabályzó szelep nem működik megfelelően:

Lomhább az autó a szokottnál, és alacsony a teljesítménye is: nagyon árulkodó jel az, amikor az autónak hirtelen csökken a teljesítménye, és a gyorsulásban is jelentős visszaesés tapasztalható. Ilyenkor a szelep nem szabályozza megfelelően a turbótöltő nyomásást, emiatt pedig a motorhoz nem jut el a szükséges levegő és üzemanyag mennyiség, melyre az égéshez szüksége lenne.
Megnő az üzemanyag-fogyasztás: Ha a szelep hibás, az az üzemanyag-fogyasztásra is kedvezőtlenül hat, ugyanis ilyenkor a turbófeltöltő folyamatosan nagy nyomást generál, emiatt pedig túl sok üzemanyag kerül felhasználásra.
Szokatlan zajok a motortérben: ha szokatlan zajok sosem jelentenek jót egy autó esetében, különösen, ha azok a motortérből származnak. Ez is arra utalhat, hogy a turbónyomás szabályzó szelep hibásan működik, ezért mindenképp lényeges, hogy azonnal szerelőhöz forduljunk.
Fekete füst árad a kipufogóból: nagyon árulkodó jel, ha fekete füst jön ki a kipufogórendszerből. Ez annak a jele, hogy a motor nem képes megfelelően elégetni az üzemanyagot, és ez okozza a nagy mennyiségű fekete füstöt.
Rángat az autó: amennyiben lökéseket és rángatást tapasztalunk vezetés közben, az is arra utal, hogy a turbónyomás szabályzó szeleppel gond van. Ilyenkor ugyanis a turbótöltő nyomása nem stabil, ingadozik, ez pedig a motor teljesítményének instabilitásához vezet.
Szelepkárosodás: ha a motortérbe pillantva azt vesszük észre, hogy a szabályzószelep szivárog, esetleg sérült, akkor az mindenképp arra utal, hogy az alkatrész cserére szorul.
Világít a motorhiba jelző lámpa: amikor a műszerfalon felvillan a motorhiba ellenőrző lámpa, az jót nem jelent, viszont azonnali beavatkozást igen. A hibajel számos dolog miatt felvillanhat, többek között a turbónyomás szabályzó szelep hibája miatt is.

A hibák okai

A turbónyomás szabályzó szelep hiba jeleket számos dolog okozhatja: elektromos hibák, a vákuum-ellátáshoz kapcsolódó gondok, de maga a szelep is meghibásodhat. Az elektromos hibák kapcsolódhatnak a csatlakozókhoz vagy a biztosítékhoz, a vákuum-ellátás kapcsolatos problémák esetében pedig a szivárgó tömlő vagy a belső meghibásodás lehet a bajok forrása.

Vákuumos szabályzók esetén idővel a nyomás és a hő kezdheti el gyengíteni a rugót. Ez eredményezheti, hogy a wastegate előbb nyit, mint kellene, és csökkenti a nyomást - ezáltal a turbó teljesítményét. Továbbá az is előfordulhat, hogy elszakad benne a membrán, ami azt jelenti, hogy a szelep egyáltalán nem tud kinyitni.

Árak és tudnivalók: E46 320d turbó

Egy hibás elektromos aktuátor is okozhatja, hogy a gépjármű elveszíti az erejét, és kigyullad a „check engine” lámpa. Az elektromos vezérlésű turbófeltöltők elektronikájának meghibásodása összefügg a változó geometria meghibásodásával. Ha a változó geometria nem működik, vagy akadozik, akkor a vezérlőmotor fogaskerekei sérülnek. Ilyenkor csere szükséges.

A helyzetérzékelő pótméterrel ellátott szelepeknél a leggyakoribb hiba a pótméter meghibásodása. Ez egy rendkívül érzékeny alkatrész, akár egy beázás is tönkreteheti.

Amennyiben a szelep megy tönkre, akkor javításra nem nagyon van lehetőség, általában csak a csere jöhet szóba, ami lényegesen drágább, mint az elektromos vagy tömlő hiba javítása.

Turbó Geometria Leragadása

Hirtelen teljesítmény vesztés, turbó geometria leragadás jelei, a jármű vészüzembe vagy más szóval szervizmódba vált. Ez egy gyakori hiba a modern, változó geometriás turbó feltöltővel szerelt dízel motorok esetén.

A legtöbbször a turbo geometria leragadás oka az, hogy a változó geometria lamelláinak mozgását valami akadályozza. A turbó geometria leragadás kiváltója lehet nagy mennyiségű korom lerakódása a turbina házban, de akár egy turbó geometria hiba is, ami a változó geometria sérülését vagy kopását jelenti.

Golf 5 GTI turbó problémák: Teljes útmutató

Lehetséges okok:

Túlnyomórészt városban és rendszerint csak rövid távokon közlekednek.
A jármű befecskendező rendszerével van valami gond, ezért tökéletlen az égés a motorban, ami nagy mennyiségű korom lerakódását eredményezi a turbó turbina házában.
A turbófeltöltő forgórészének meghibásodása miatt turbó olajfolyás lép fel.
Részecskeszűrős járműveknél, ha a részecskeszűrő eltömődik, akkor a visszatorlódó kipufogó gáz miatt a turbó változó geometria leragadás gyakori hiba.
A kipufogó szelepeken összeállt, majd onnan leszakadó olajkoksz vagy nagyobb hiba esetén egy motorikus alkatrészdarab a kipufogógázzal együtt keresztülmegy a turbófeltöltőn.

Amennyiben a fenti turbó hiba jelei jelentkeznek, ne halogassa a javítást, mert csak egy sokkal nagyobb és költségesebb meghibásodás esélyét kockáztatja!

Turbó Hangja

Ha a turbó hangja egyik napról a másikra megváltozik, azt vesszük észre, hogy a turbó fütyül, akkor az szerkezeti károsodásra utal. Elképzelhető, hogy a lapátok idegen anyag által sérültek vagy a megnövekedett radiális és axiális irányú tengelylógás miatt hozzáérnek a házak falához. Az ilyen hibás turbó tünetei lehetnek még a turbó olajfolyás és a teljesítmény vesztés is.

Rossz minőségű vagy túlhasznált légszűrő esetén ennek fokozottan nagy a veszélye. Sokszor előfordul, hogy a turbó és a légszűrő közötti cső sérül meg, egyes típusoknál a kartergáz visszavezetés hibája miatt olaj rakódik le a szívócsőben, ami megeszi a csatlakozásokat és (gumi) összekötő elemeket, de előfordulhat az is, hogy a légtömegmérő elöregedett alkatrészeit szívja be a turbó.

A turbófeltöltő sűrítő kereke puha alumíniumból készült, nem készítették fel arra, hogy forgás közben szennyeződéssel ütközzön, ezért a legapróbb szilárd törmelék is végzetes sérülést tud okozni. A sérült kompresszor lapátok miatt a turbó fütyül, akár már alapjáraton is!

Ha a turbó fütyül, nem érdemes tovább használni, mivel az anyaghiányos sérülés kiegyensúlyozatlanságot eredményez a forgórészben, ez hamarosan jelentkező turbó olajfolyás mellett, rövid időn belül tengelytöréshez illetve a kompresszorlapátok letöréséhez vezet, amik a motorba bekerülve további súlyos károkat okozhatnak!

A sérült turbinalapátokon a kipufogógáz áramlása megváltozik és ez okozza a turbó fütyülő hangját. Komolyabb, anyaghiányos sérüléseknél a forgórész kiegyensúlyozottsága miatt minél előbb turbó felújítás szükséges, mivel a rendkívül magas, akár közel 300.000 fordulat / perc rotorsebesség mellett a kiegyensúlyozatlanság rövid időn belül a turbinatengely eltörését eredményezheti.

A megnövekedett axiális vagy radiális turbó tengely lógás azt eredményezheti, hogy a lapátok forgás közben hozzáérnek a házakhoz. Ilyenkor fütyül a turbó és fémes hangja van, ami komoly szerkezeti károsodásra utal.

Turbó Olajfolyás

Bármilyen meglepően is hangzik, a turbó olajfolyás nem feltétlenül jelenti a turbó hibáját. Sőt előfordul, hogy az olajfolyás nem is a turbótól származik, csak tévesen diagnosztizálják turbó hiba körébe a jelenséget. Mindettől függetlenül a jelenség hibára utal és veszélyes, ezért mindenképpen törődni kell vele!

A turbó tengelyének a két végén, azaz a kompresszor és a turbina oldalon egy-egy (bizonyos esetekben a turbina oldalon kettő) labirint gyűrű zárja el az olaj útját a nyomó és a kipufogó irányba. Kialakításából fakadóan azonban a labirint gyűrű nem zár(hat) 100%-osan.

Viszont, ha ez a kényes egyensúly felborul (például azért, mert a motor kartergáz nyomása abnormálisan megnő), akkor a motorolaj át fog jutni a labirint gyűrűkön és vagy a sűrítő oldalon a feltöltött levegővel együtt bekerül az égéstérbe vagy a kipufogó rendszerbe jut - bizonyos esetekben egyszerre mind a kettő. Ez azonban nem a turbófeltöltő hibája, hanem az üzemeltetési körülmények idézik elő az olajszivárgást!

A másik eshetőség, hogy az olaj főleg a kipufogó rendszerbe kerül. Ilyenkor a forró kipufogó gázzal keveredve a létrejövő olajsár és olajkoksz lerakódik mindenhova. A turbinalapátoktól kezdve a kipufogó csövek és dobok falain át a katalizátor és/vagy a részecskeszűrő belsejére is, gyakorlatilag eltömítve azokat.

A legtöbbször a kiegyensúlyozottság elvesztése és a csapágyak, futófelületek kopása a turbó olajfolyás okozója.

Mit tegyünk, ha turbóhiba jeleit észleljük?

Turbó hiba előjelei észlelése esetén vegyék komolyan azokat és a lehető leggyorsabban kerestessék meg szakember segítségével a (turbó) hiba forrását és szűntessék meg!

A turbó nyomásszabályozó szelep, másnéven nyomástartószelep feladata, hogy segítse a turbófeltöltő munkáját. Ez egy igencsak kényes alkatrész, ezért fontos, hogy bizonyos időközönként cserélve legyen.

A turbó nyomásszabályozó szelep cseréjével nem érdemes spórolni, hiszen alapvetően befolyásolja az egész motor hatékony működését.
