DC-DC konverter vezérlése USB porton keresztül

Sokak számára felmerülhet az igény, hogy egy DC-DC konvertert USB porton keresztül vezéreljenek. Ez a cikk bemutat néhány lehetséges megoldást, különös tekintettel a 12V DC-ről 1.5V..9V közötti, 0.1V léptékkel állítható kimenettel rendelkező, kb. 1A terhelhetőségű konverterekre.

A feladat az, hogy a PC-re vagy Raspberry Pi-re kötött eszközt saját programból lehessen állítani, hogy mekkora feszültséget adjon.

Hogyan működik a PWM | Egyenáramú motor vezérlése házilag készített áramkörrel

Lehetséges megoldások

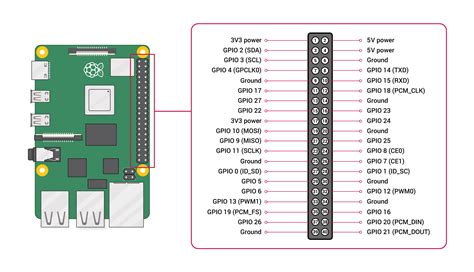

1. Raspberry Pi GPIO lábai

A Raspberry Pi rendelkezik GPIO lábakkal és számos egyéb lehetőséggel, amelyek felhasználhatók a vezérlés megvalósítására.

2. USB - UART modul és mikrokontroller

Egy másik megoldás lehet egy USB - UART modul, egy mikrokontroller és valamilyen szabályozható DC-DC konverter kombinációja.

3. Elektronikus potméter

Egy programozható / elektronikus potméter megoldhatja a problémát. Ezt egy mikrokontrollerrel kell vezérelni SPI-n keresztül. Az ilyen potméterek hátránya, hogy a potenciométer részükre kapcsolódó feszültségeknek a tápfeszültség tartományba kell esniük, legalábbis "nagyon" nem lóghatnak ki belőle.

Hatékony padlófűtés beállítás - Danfoss

4. Arduino Pro Micro és DAC

Rá lehetne rakni USB-re egy Arduino Pro Micro-t (ATmega32U4), arra egy DAC-ot, vagy ha elég, a saját PWM-jével egy kimenetet csinálni, szűrni. Aztán egy sima áteresztőtranzisztoros stabilizátornak erről adnám a referenciafeszültséget, vagy van kismillió DC/DC átalakító is, aminek lehet külső referenciát adni.

Kiegészítő információk

Fontos pontosítani, hogy nem az USB-ről kell táplálni a konvertert, arra külön egy 12V tápbemenet lenne.
Egy USB-soros átalakító (pl. 8A-t tud és 12V-os) is használható. Megmókolható, hogy ne a rádiós vevő vezérelje a meghajtó MosFET-et, hanem az USB-ről jövő konverter.

Példa alkatrészek

Az alábbi táblázat néhány példát mutat be a szükséges alkatrészekre:

Alkatrész	Leírás
Arduino Pro Micro	Mikrokontroller USB csatlakozással
DAC modul	Digitális-analóg átalakító
DC-DC konverter	Szabályozható kimeneti feszültséggel
USB-UART modul	USB és UART kommunikációhoz
