A Toyota Corolla feszültségszabályzójának működése és hibaelhárítása
Az autóval rendelkezők számára köztudott, hogy a generátor a gépjármű egyik legfontosabb alkatrésze. Ennek kulcsfontosságú eleme a feszültségszabályzó, amely a generátor által termelt feszültséget szabályozza az akkumulátor töltéséhez és a jármű elektromos berendezéseinek működtetéséhez.
Mire való a feszültségszabályzó?
A feszültségszabályzó (rövidítve fesszabályzó) szabályozza a jármű generátorának az akkumulátor feltöltéséhez szükséges feszültséget. Arra készteti a generátort, hogy tartsa a körülbelül 13,5-14,5 Volt közötti értéket, aminek köszönhetően az akksi biztonságosan újratölthető. Emellett biztosítja a kocsi villamos áramköreinek és elemeinek megóvását, például a lámpákat, az elektromos rendszereket vagy a hifit.
Akkor, ha az autónk akkumulátora nem kapja meg a szükséges energiát, az akkumulátor töltési teljesítményét a jármű elektromos rendszereinek működtetése teljes mértékben felemészti. Majd, amikor az az összes töltést felhasználta, az autó aksija teljesen lemerül, és ezt követően nem fogjuk tudni a járművet elindítani. Ha azonban az akkumulátor túltöltődik, vagy esetleg túl magas töltőfeszültségnek lesz kitéve, akkor az akár tönkre is mehet, hiszen a benne található elektrolitok túlmelegednek és felforrnak. Ennek következtében az autó akkumulátorának a szivárgását és megduzzadását is tapasztalhatjuk.
#0034 Elektronikus alkatrészek tesztelése: Feszültségszabályozók tesztelése multiméterrel - LD1117
Hogyan működik a feszültségszabályzó?
Hogy megértsük a feszültségszabályzó működését, először tisztázni kell, milyen folyamatok mennek végbe a motor indításakor. Az autó elindulásáért az akkumulátor feszültsége felelős, ami a gyújtáskapcsoló elforgatásakor kezd el áramolni az önindítón át. A járó autó elkezdi termelni az energiát a generátor belsejében, egészen pontosan a benne található forgórészt forgatja a hajtószíj. Ezt követően a villamos áram a feszültségszabályzón keresztül áramlik az akkumulátorba.
Az áthaladó teljesítmény szintjétől függően a fesszabályzó adott időpontban ki- vagy bekapcsolja a generátort. Ha az akkumulátor feszültsége 13,5 Volt alá csökken, úgy a feszültségszabályzó feszültségérzékelője a generátorra zárja az áramkört. Így a generátor csatlakozója áramot kap, aminek következtében az bekapcsol és az akksi számára áramot biztosít. Amikor az autó akkumulátorának feszültsége eléri a 14,5 Voltot, úgy a feszültségszabályzó érzékelője kikapcsolja a generátort, amiből adódóan megszűnik az akksi áramellátása. Ez a folyamat meggátolja azt, hogy utóbbi túltöltődjön, felrobbanjon vagy kiégjen.
Avensis motorolaj feltöltési útmutató
Az autó generátor feszültségszabályzójának típusai

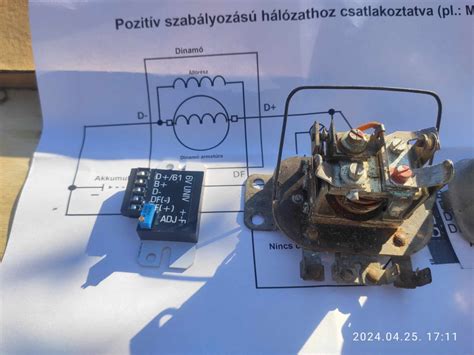

Egyes feszültségszabályzók olyan elektromechanikus alkatrészeket használnak, amelyek az energiaáramot fizikailag szakítják meg, bár ezek inkább a régebbi típusú gépjárműveknél jellemzők. Más fesszabályzók a feszültségáram szüneteltetéséhez és újbóli elindításához tisztán elektronikus elemeket alkalmaznak.

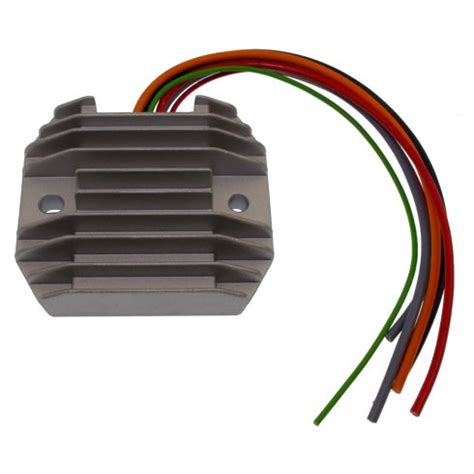

Elektronikus feszültségszabályozó
Az elektronikus feszültségszabályozó az előbbinél egy modernebb típus, amely csak elektronikus alkatrészeket használ a generátor által termelt feszültség regulálására. Egy mikroprocesszorból, egy érzékelőből és egy sor tranzisztorból áll, amelyek szabályozzák a generátor forgórészén áthaladó áramot. A mikroprocesszor figyeli a generátor előállította feszültséget, és beállítja a forgórészen átfolyó áramot, hogy fenntartsa az állandó feszültségkimenetet. Az elektronikus feszültségszabályozó pontosabb, mint a mechanikus feszültségszabályozó, és sokkal kevésbé hajlamos a kopásra.
Autó generátor feszültségszabályzó hiba jelei: mik vezethetnek problémához?
Az autó generátor feszültségszabályzó hiba jelei felhívják a figyelmet az alkatrész működésével kapcsolatos problémákra. Szerencsére nem kell autószakértőnek lenni ahhoz, hogy ezeket a jelzéseket még azelőtt kiszúrjuk, mielőtt nagyobb károsodást szenvedne gépjárművünk. Az alábbiakban összeszedtük, melyek az autó generátor feszültségszabályzó hiba jelei közül a leggyakoribbak.
- Túl- vagy alultöltés
- Feszültségingadozások
- Dióda hiba
- Alkatrészek kopása
Túl- vagy alultöltés
A túltöltés az autó generátor feszültségszabályzó egy gyakori meghibásodási módja. A jelenség akkor fordul elő, ha a generátor termelte feszültség túl magas, ami az akkumulátor túltöltődését okozza. Ez idő előtt károsíthatja az akkumulátort és az elektromos alkatrészeket.
Az alultöltés egy másik meghibásodási módja a generátornak. Akkor beszélünk erről, ha a generátor által előállított feszültség túl alacsony, aminek következtében az akkumulátor nem kap elég töltést. Ennek következménye az akkumulátor lemerülése, ami indítási sikertelenséghez és leálláshoz vezethet.
A Prius gyújtógyertyáinak fontossága
Feszültségingadozások
Nem ritkán előfordulhatnak feszültségingadozások is, amennyiben az autó generátor feszültségszabályozója meghibásodik. Ezek legtöbbször villódzó fényeket, az audiorendszer torzulását és egyéb elektromos alkatrészekkel kapcsolatos problémákat okozhatnak.
Dióda hiba
A generátorban található diódák az alkatrész által termelt váltakozó áramot egyenárammá alakítják, amelyet az autó elektromos rendszere használhat fel. Ha ezen elemek nem megfelelően működnek, úgy a generátor által termelt feszültség inkonzisztens lesz, ami elektromos alkatrészek károsodások vezet.
Alkatrészek kopása
Mint minden más alkatrész, így az autó generátor feszültségszabályzója is idővel elhasználódik. Ez mind a mechanikus, mind az elektronikus változatnál ingadozó feszültségszabályozást és meghibásodást eredményezhet.
Autó generátor feszültségszabályzó hiba jelei
- Elsötétülő vagy villogó fényszórók
- Akksi figyelmeztető lámpa
- Lemerült akkumulátor
- Égett szag
- Ingadozó motorteljesítmény
- Villogó vagy elhalványuló fények
- Kigyullad a műszerfalon az akkumulátor jelzőlámpa vagy a motorellenőrző (CHECK ENGINE) lámpa
- Hibásan működő műszerfal egység
Elsötétülő vagy villogó fényszórók
Az autó generátor feszültségszabályzó hiba jelei között egy másik gyakori a fényszórók elsötétülése vagy villogása. Ha azt észleljük, hogy a fényszórók nem olyan fényesek, mint korábban, vagy gyakran fel- és kikapcsolnak (pulzálnak), az annak a jele lehet, hogy a feszültségszabályozó nem működik megfelelően.
Akksi figyelmeztető lámpa
A feszültségszabályzó rendellenes üzemének másik jele az akkumulátor figyelmeztető lámpájának felvillanása a műszerfalon. Ez a jelzés általában akkor világít, ha a generátor nem tölti rendesen az akksit. Amennyiben a fesszabályzó nem kontrollálja megfelelően a feszültséget, előfordulhat, hogy az akkumulátor nem kap elég töltést, ami miatt az akkumulátor jelzőlámpája kigyullad.
Lemerült akkumulátor
Azt tapasztalható, hogy a jármű akkumulátora folyamatosan lemerül még a töltés után is? Ez szintén az autó generátor feszültségszabályzó hiba jelei közé tartozik. Ha a fesszabályzó meghibásodik, úgy a generátor a kelleténél több vagy kevesebb feszültséget termel, aminek egyenes következménye az akksi túl- vagy alultöltése.
Égett szag
Az autó generátor feszültségszabályzó hiba jelei között említhető továbbá, ha égett szagot észlelünk az autóban. Ennek a legvalószínűbb oka, hogy az akkumulátor túltöltődött, ami túlmelegedéshez vezethet.
Ingadozó motorteljesítmény
Az ingadozó motorteljesítmény minden esetben gyakori tünet lehet, mely egyértelműen a meghibásodott feszültségszabályozóra utalhat. Valójában azt tapasztalhatjuk ilyenkor, hogy az autó rángat, durrog, és csak megszakításokkal gyorsul. Menet közben úgy tűnhet, mintha a motor küzdene, mintha le akarna fulladni. Azt is tapasztalhatjuk, hogy az autó motorja hirtelen megtorpan egy rövid időre. Illetve az autó generátor feszültségszabályzó hiba jelei közé tartozhat az is, hogy az autó gyorsulása nem egyenletes, hanem szaggatott. Tehát a motor kiszámíthatatlan, kellemetlenné teszi a vezetést, hiszen nem nyúlt egyenletes teljesítményt.
Amikor a motor teljesítményproblémáiról beszélünk, akkor azoknak a legtöbb esetben a hibás generátor feszültségszabályzó áll a hátterében, hiszen ennek következtében nem tudja a generátor szabályozni a generált kimeneti feszültségszintet.
Villogó vagy elhalványuló fények
Ha a feszültségszabályzóval van probléma, akkor annak a leggyakoribb jele az szokott lenni, hogy a műszerfalon villogó, pulzáló és elhalványuló fényeket tapasztalunk. Anélkül, hogy bármit állítgatnánk, a fényszórók is halvány és fényes erősség között ingadoznak. Ilyenkor gyakori, hogy a belső lámpák is elkezdenek villogni, sőt a távolsági fényszórók is nem várt módon kezdenek el működni.
Kigyullad a műszerfalon az akkumulátor jelzőlámpa vagy a motorellenőrző (CHECK ENGINE) lámpa
Előfordulhat az is, hogy a feszültségszabályzó nem megfelelő működése miatt felvillan a műszerfalon a „CHECK ENGINE” lámpa, vagy akár az akkumulátor jelzőfénye is. Ez utóbbi azonban kigyulladhat akkor is, amikor az elektromos rendszer meghibásodik, ennek a hátterében is állhat a rossz feszültségszabályzó.
Hibásan működő műszerfal egység
A hibás feszültségszabályozó gyakran megfigyelhető tünete a műszerfal furcsa viselkedése. Figyelmeztető lámpák, például a műszerfali műszercsoportnak bizonyos bemeneti feszültségre van szüksége a pontos működéshez. Ennek eredményeként villogó műszereket észlelhet a műszercsoporton, vagy ami még rosszabb, az teljesen sötét maradhat. Habár a műszerfali műszerek nem feltétlenül akadályozzák meg a jármű vezetését, ne induljon útnak, ha a műszerfal nem rendeltetésszerűen működik.
Autó generátor feszültségszabályzó hiba jelei: diagnosztika
Ha gyanítjuk, hogy az autó generátorának feszültségszabályozója meghibásodott, mindenképp érdemes elvinni a járművet autójavításra. A szakemberek a felmerülő problémát többféle módon is diagnosztizálhatják:
- Szemrevételezéses ellenőrzés
- Feszültségvizsgálat
- Terhelési teszt
Szemrevételezéses ellenőrzés
Minden esetben ez a legelső lépés: a szerelők szemrevételezéssel ellenőrzik a generátort és a feszültségszabályozót, hogy nincs-e rajta kopás, sérülés vagy laza csatlakozás.
Feszültségvizsgálat
Ha a szemrevételezés nem vezet eredményre, egy multiméterrel tesztelhetik a generátor által termelt feszültséget, és összehasonlítják azt a gyártó specifikációival. Ha az érték az ajánlott tartományon kívül esik, akkor valószínűleg a fesszabályzó működésében lesz a hiba.
Terhelési teszt
A szakemberek ezen művelet során egy terhelési teszterrel ellenőrzik az akkumulátor és a generátor elektromos terhelések kezelésére való képességét. Ha ezen berendezések nem felelnek meg a vizsgálaton, úgy a probléma minden bizonnyal a generátor feszültségszabályozójával lehet.
Gyakori kérdések a feszültségszabályozóval kapcsolatban
- Mi a feszültségszabályozó feladata? Amikor a jármű jár, a generátor a motor által termelt mechanikai energiát elektromos energiává alakítja. Ha azonban az elektromos tápellátás vagy a generált feszültség túlzottan megnő, az károsíthatja az autó akkumulátorát és más elektromos rendszerelemeit.
- Hol található a feszültségszabályozó? A régebbi modellek külső feszültségszabályozót használnak, amely a motortérben, a generátorház közelében található.
- Mi okozza a feszültségszabályozó meghibásodását? (hiányzó válasz)
- Mennyi ideig bírja a feszültségszabályozó? Ésszerű környezeti feltételek mellett azonban a feszültségszabályozó esetleg túlélheti járműve élettartamát.
- Mennyibe kerül egy generátor feszültségszabályozó csere? A generátor feszültségszabályozó cseréjének költsége az autó márkájától és a gyártótól függően változik.
Erősen ajánlott, hogy a tesztelést is profi szerelőre bízza.
Esettanulmány: Feszültségszabályzó csere egy 2006-os Toyota Corollában
Egy 2006-os 1.4 benzines Toyota Corolla tulajdonosa feszültségproblémákat tapasztalt. A töltés 19V-ra is felment, ami a fényszórók kiégéséhez vezetett. A diagnosztika során a diódák jók voltak, de a feszültségszabályzó hibásnak bizonyult. A legolcsóbb helyett egy Bosch feszültségszabályzót választott, ami kb. 20.000 HUF-ba került. A feszültségszabályzó cseréje, az akkumulátor cseréje (kb. 20.000 HUF) és az izzók cseréje után a töltés 14,4V-ra állt be, ami próbakör után 14,0V-ra csökkent. A régi feszültségszabályzó szétszerelésekor kiderült, hogy a chip lapkák fel vannak válva az alaplapról, ami a hűtésüket biztosítaná.
