Opel Zafira A kerékfordulatszám jeladó hiba jelei

Számos olyan érzékelő, szenzor és jeladó van az autóban, melyeket az átlag autósok nem is ismernek, és csak akkor szereznek tudomást a létezésükről, amikor azok már meghibásodtak. Sok esetben ilyen a főtengely jeladó is, és mivel nem vagyunk tisztában a létezésével, így a hibajeleket sem ismerjük fel. Pedig vannak elég egyértelmű tünetei annak, ha ez az jeladó meghibásodik. A következőkben utána járunk, hogy mi is az a főtengely jeladó, mi a szerepe az autóban, milyen jelek utalnak arra, hogy meghibásodott, és persze arra is kitérünk, hogy mi okozhatja a hibákat.

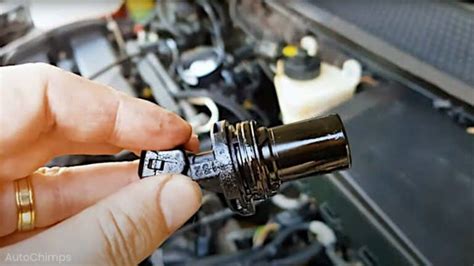

Mi is az a főtengely jeladó?

Mielőtt rátérnénk a hibajelek kérésére, először érdemes tisztázni, hogy mi is az a főtengely jeladó, és mi a szerepe az autóban. A főtengely jeladó, melyet motorfordulatszám jeladónak is szoktak nevezni, egy elektromos jeladó, mely a belső égésű motorokban ellenőrzi a főtengely pozícióját vagy forgási sebességét ellenőrzi, tehát a motorfordulatszámért is felelős. Benzines és dízel autókban egyaránt megtalálható, általában a lendkerék környékén helyezkedik el, de egyes autókban a motor hengerblokkjába vagy a főtengely környékén található meg.

A főtengely jeladó feladata, hogy a forgattyús tengely fordulatszámát és szöghelyzetét megállapítsa. Tehát a jeladó figyeli a forgattyús tengely pozícióját, illetve a fordulási sebességet, és ezeket az információkat elküldi a motor vezérlőegységének. Ezek fontos információk a motorkezelés számításaihoz, annyira, hogy sok motor nem is tud működni, ha a főtengely jeladótól nem kap precíz paramétereket. Jelenleg kétfajta jeladó típus létezik: indukciós jeladó és Hall-jeladó. Hogy melyik van az autónkban, azt ránézésére nehéz megállapítani, pedig a jeladó típusa fontos kérdés a diagnosztika szempontjából.

A főtengely jeladó hiba jelei

Ha gond van a főtengely jeladóval, akkor általában annak vannak jelei, melyek figyelmeztetik a sofőrt, hogy ezzel a problémával igen is foglalkozni kell. De előbb beszéljünk a meghibásodás kérdéséről, a főtengely jeladó hiba jeleiről, illetve okairól.

• Problémás indítás: Ugyebár a főtengely jeladó olyan paramétereket figyel, illetve küld a vezérlőegység felé, melyek lényegesek a motor elindításához. Ha a jeladó hibás, nem küld megfelelő információkat, így az elindulás nehézkes lesz, vagy egyáltalán nem valósul meg.
• Időközönkénti leállás: Ha a főtengely jeladó hibás, akkor menet közben megszakadhat a jeladás, ez pedig a motor leállásához vezethet. Ez a jelenség jellemzően kábelproblémát jelez.
• Világít a Check-Engine visszajelző lámpa: Az egy nagyon árulkodó jel, hogy a motorellenőrzés lámpa felvillan. Persze ez számos más problémát is jelezhet, de ilyenkor a főtengely jeladóra is érdemes vetni egy pillantást.
• A gyorsulás nagyon változékony: Ha hibás a főtengely jeladó, akkor nehézkessé válhat az állandó sebesség fenntartása is. Mivel a főtengely jeladó pontatlan információkat küld a motornak, ezért a vezérlőegység nem képes a megfelelő szinkronizálásra és üzemanyag befecskendezésre.
• Nem működik megfelelően a motor: Amennyiben azt tapasztaljuk, hogy a motor nagyon kínálódik, rángat, esetleg alapjáraton, a lámpáknál vagy kereszteződésben megállva berezeg, és a fordulat nem állandó, akkor az nagy valószínűséggel a főtengely jeladó meghibásodást jelenti. Ezek a jelzések ugyanis arra utalnak, hogy a hengerek nem működnek megfelelően, ezt pedig a hibás főtengely jeladó okozza. Ilyen esetekben a főtengely jeladó nem küld megfelelő információkat, melynek következtében pedig a hengerek véletlenszerűen kihagynak. Ezt a jelenséget a gyújtógyertyák hibája is okozhatja, de ha azok rendben vannak, akkor a főtengely jeladó lesz a ludas.
• Nő a fogyasztás: Bár ez a jelzés többféle meghibásodást is jelezhet, de sokszor a főtengely jeladó hibája okozza. Ha ugyanis a főtengely jeladó nem küld megfelelő szinkronizációs információinak a motornak, akkor az üzemanyag befecskendezők nem juttatnak megfelelő mennyiségű üzemanyagot a motorba. Emiatt a motor több üzemanyagot fog használni az átlagosnál, ez pedig észrevehető lesz.

Mi okozza a főtengely jeladó hiba jeleit?

Számos oka lehet annak, hogy a főtengely jeladó nem működik megfelelően. Okozhatja a bajt belső rövidzárlat, vezetékszakadás, sérült impulzus kerék, de szennyeződések is. Ezeket megakadályozni nem igazán lehet, tehát úgy járunk a legjobban, ha figyelünk az árulkodó jelekre, és azonnal szerelőhöz megyünk, ha bármelyiket is tapasztaljuk. A szerelő ilyenkor elvégez egy diagnosztikai tesztet, hogy megállapítsa, pontosan mi is a baj, és ennek fényében végzi el a szükséges javítást vagy cserét.

Tippek az Opel Meriva A oszlop javításához

Kerékfordulatszám-szenzorok (ABS jeladó)

Az elektronikus kezelőszervek hozzáadása sokkal biztonságosabbá és intelligensebbé tette a fékrendszert, mint valaha. A blokkolásgátló (ABS), az elektronikus stabilitás szabályozás és a fékrásegítés, ma már széles körben elterjedtek. Azonban ezek egyike sem létezne egyetlen kicsi, de fontos eszköz nélkül; ami az ABS jeladó, avagy a kerék sebességérzékelője (kerékfordulatszám jeladó). És mivel egy meghibásodott érzékelő negatív hatással lehet e rendszerek működésére, kritikus fontosságú, hogy ismerjük mit is csinál ez az érzékelő, hogy miért és hogy hibásodik meg, valamint hogy hogyan lehet diagnosztizálni és kicserélni a meghibásodott érzékelőt.

Ha az ABS vezérlőegység egy vagy több kerék egyikében jelentős sebességcsökkenést észlel, akkor gyorsan beavatkozik, mindegyik kerék féknyomásának külön-külön történő módosításával. Mivel az ilyen érzékelők folyamatosan fejlődnek, manapság különféle konstrukciók vannak a pontosságtól, a mérettől és a szétszerelési követelményektől függően.

• Passzív ABS jeladó
• Aktív ABS jeladó

Tekintettel az elhelyezkedésére, az elektromos jeladó-kerék vagy gyűrű könnyen beszennyeződhet vagy megsérülhet. Hasonlóképpen por is összegyűlhet az érzékelőn. Mindkettő eset teljesen fals jelet, vagy akár a küldött jelek hiányát is eredményezheti. A legelső lépés, hogy a jeladó külső részét, a csatlakozót és a kábeleket ellenőrizni kell, hogy jó állapotban vannak-e. Ellenőrizzük azt is, hogy az érzékelő nem tartalmaz-e olyan repedéseket, bemélyedéseket vagy ütéseket, amelyek megrongálhatták.

Gyakori okok az ABS jeladó meghibásodására:

• Egyéb fékalkatrészek cseréje során elszenvedett sérülés.
• Csökkent stabilitás nedves vagy jeges körülmények között.

Az ABS jeladók azok az alkatrészek, amelyekre a legnagyobb fékterhelésnek vannak kitéve a fékszabályozó rendszerben.

Az ABS jeladó cseréje:

• Fordított sorrendben szereljük be az új ABS érzékelőt. Először csatlakoztassuk az érzékelőt, majd vezessük vissza a kábelköteget, hogy az a karosszériához/alvázhoz legyen rögzítve.
• Csatlakoztassuk újra a diagnosztikai készüléket, és töröljük az esetleges hibakódokat.

Elcsépelt közhely, hogy az ABS- és ESP-rendszerek legsérülékenyebb elemei - elhelyezésükből adódóan - a kerékfordulatszám-szenzorok.

Zafira EcoFlex olajszűrő csere útmutató

Korrózió és a szenzortartó lemez

Egy indukciós kerékfordulatszám érzékelőkkel szerelt gépjárműnél fékezéskor, kis sebességnél fékpedálremegés jelentkezett, mivel az ABS rendszer működésbe lépett. Azonban az útfelület állapota nem indokolta az ABS rendszer beavatkozását. Fékezéskor, nagyobb sebességnél az indokolatlan ABS beavatkozás nem jelentkezett, csak kisebb sebességtartományban.

Az ABS hibajelző lámpa nem jelzett hibát, tehát valamilyen oknál fogva az elektronika a kis sebességek tartományában úgy érzékelte, hogy valamelyik kerék, vagy kerekek blokkolási határra kerültek. Hibakereséskor mindegyik szenzor közel azonos 1,8 kΩ ellenállású volt.

1. ábra: A két hátsó kerékfordulatszám-szenzor jelei

Oszcilloszkópot csatlakoztatva a két hátsó szenzor vezetékeire, körülbelűl 15-20 km/h sebességgel forgatva a kerekeket az 1. ábrán látható jellefutás volt látható. A kék feszültségjel a jobb, míg a piros a bal hátsó kerék jele volt. A bal hátsó kerék sebességjelében szabályos időközönként jellegében azonos formájú ,,zavar” látható. Mivel a szenzor végeredményképpen működőképes volt, ezért a póluskerék került vizsgálat alá.

Amikor a bal hátsó féltengely kiszerelésre került, a póluskerék egy szakaszán fényes fogfelszín látszott (2. ábra). Mi lehet a probléma? A fog-fogárok geometriájában nem látszottak lényeges eltérések, a sebességjel ,,zavartságának” egyes részei megegyeztek a már említett fényes fogfelületek elhelyezkedésével.

Milyen kerékpártartót válasszak Insignia Kombihoz?

2. ábra: A hibás póluskerék és oszcillogram részlete

Ismert, hogy a póluskerekek többnyire mágnesesen passzív, lágymágneses anyagból készülnek. Ha rotor nem mágnesezhető (nem ferromágneses) anyagból készül, akkor az indukciós szenzor saját mágneses terében nem jön létre fluxusváltozás, azaz nincs, vagy nem elégséges a létrejövő feszültségjel.

A póluskerék mágnesezhetősége könnyen ellenőrizhető egy mágnesdarabbal. A mágnes szintén látható a 2. ábrán. A rotor fogainál - a fényes fogfelületeken kívül - kellő vonzóerő volt érezhető, azonban a számokkal jelölt helyeken a vonzóerő lényegesen lecsökkent. Főleg az 1-el és 2-vel jelölt helyeken.

A későbbiekben kiderült, hogy egy sérülésből adódóan a póluskereket egy ,,aranykezű mester” javította. Ami mechanikai szempontok alapján (geometriai alakhelyesség) tökéletes volt csak a mágnesezhetőség változott. Úgy tűnt, ez okozta, hogy fékezéskor, kis sebességnél, a nem megfelelő feszültségjel alapján az ABS elektronika blokkolási hajlamot érzékelt, és beavatkozott.

Azonban a póluskerék cseréje után a próbakör alatt ismételten jelentkezett az eredeti hibajelenség. Tehát még máshol is hiba volt a rendszerben. Az 1. ábrán látható oszcillogram azonban nem utalt egyéb hibára, a hátsókerekek feszültségjeleinek frekvenciája azonos volt, az amplitúdók nem különböztek lényegesen.

Az első tengelynél lévő kerekek mérésénél is hasonló volt a helyzet. Igen ám, de mi van, ha a két tengely kerekei közötti sebességjeleket hasonlítjuk össze? A gyakorlatban azonos keréksebességeknél a tengelyek között lehet a jelfrekvenciák között különbség (eltérő fogszámú póluskerekek esetén), azonban a feszültség amplitúdóknak közel azonosaknak kell lenniük.

3. ábra: A bal hátsó és bal első kerékfordulatszám-szenzorok jelei

Körülbelül 15-20 km/h sebességgel forgatva a bal első és hátsó kerekeket a 3. ábrán láthatóan lényeges különbség volt az amplitúdók között! Ugyan ilyen jellegű volt a regisztrátum a jobb oldali kerekek vizsgálata esetén is.

Ugyan gyanús volt, hogy miért mindkét első keréknél ugyanaz a hibajelenség (alacsony amplitúdó), de ennek ellenére az első keréksebesség-szenzorok tüzetesebb vizsgálat alá kerültek. Már a szemrevételezés során látható volt a szenzorokat tartó lemezek és a kerékagy közötti korróziós nyomok. Mindkét oldali szenzortartó lemezeket leszerelve láthatóvá vált, hogy a kerékagyak és a lemezek között kialakult rozsda eldeformálta a szenzortartó lemezeket (4. ábra).

4. ábra: Rozsdafoltok a bal és jobb első jeladó tartólemeze és a kerékagy között

Így megváltozott a szenzorok és a póluskerekek közötti távolság, ezáltal a feszültség jel amplitúdója is. A rozsda eltávolítása és a lemez visszaegyengetése után a hibajelenség megszűnt.

A mágneses tömítőgyűrű és a légrés esete

Az alábbi eset egy 2000-es évjáratú BMW 5-ös sorozatú, előzőekben már mások által is javítani próbált gépkocsival esett meg. Az ABS és ESP rendszer működésképtelensége miatt - melyet a hibavisszajelző lámpák is jeleztek - hibakód kiolvasás történt. A diagnosztikai műszer az egyik hátsó kerékfordulatszám szenzort írta ki hibásnak. A hibakód törlése után a gyújtásráadást követően az elektronika nem jelzett hibát.

Egy rövid próbakör megtétele után azonban a már előzőekben kiolvasott hibakód újból megjelent. Ekkor a két hátsó kerékfordulatszám szenzorra oszcilloszkópot kötöttek rá, és a gépjárművet megemelve, a két hátsó kereket lassan forgatva, az 5. ábrán látható oszcillogramot rögzítették.

5. ábra: A hátsó kerekek fordulatszámszenzorainak a jele

A képről a négyszögjelek alapján könnyen felismerhető, hogy aktív fordulatszám szenzorokkal rendelkezik a gépjármű, továbbá hogy az egyik szenzor jele nem folytonos. A szenzort tüzetesen megvizsgálva kiderült, hogy az szinte vadonatúj, azaz valaki nemrég cserélhette ki.

Ezek után a kerékagy lett megbontva, hogy a kerékcsapágy mágneses tömítőgyűrűjének állapotát lehessen ellenőrizni. A szemrevételezés során kiderült, hogy a tömítőgyűrű körülbelül a csapágykerületének egyharmadán be volt nyomódva, azaz szereléskor beljebb mozdult az eredeti pozíciójához képest.

A csapágycsere, a kerékagy összeszerelése és a hibakód törlés után a hiba a próbaút alatt már nem jelentkezett. Azaz a fenti hiba csapágycsere közben történt, amikor is a szenzorgyűrű egy szegmensét megnyomták, így megnövekedett a légrés szenzorvég és a mágneses tömítőgyűrű egy része között, a jelképzés bizonytalanná vált.

forrás: www.picoauto.com

Mi is az az ABS?

Az ABS kocka egy olyan aktív menetbiztonságot javító eszköz a gépjárműben, ami megakadályozza a kerekek blokkolását. Ez a blokkolási folyamat a másodperc tört része alatt többször megszakítja és felépíti a féknyomást, így ennek következtében egy erőteljesebb fékezésnél a jármű stabil, irányítható állapotban marad.

A jármű minden kerekénél egy fordulatszámmérő szenzor küldi a vezérlőegységnek az adatot, ami a kerekeknél lévő mágnesszelepek ki-be kapcsolásával hozza létre a kívánt eredményt, azaz "darál".Ha a vezérlőegység számítása szerint az adott keréknél fennáll a blokkolás veszélye, elkezdi csökkenteni a fékfolyadék nyomását mindaddig, amíg az ismét tapadni kezd, tehát elkezd szabadon forogni, majd ismét növeli a nyomást. Ezt a műveletet az ABS képes akár másodpercenként 20-szor megtenni.

Ez a fékerő szabályzás addig tart, amíg a vezető le nem lép a fékpedálról, vagy meg nem szűnik a blokkolási hajlam, tehát jobb tapadást biztosító útfelületen halad tovább. Ilyenkor a lassulás közben lehetőségünk van irányváltoztatásra, ami miatt csökken a fékút. Egyszerűbben egy analógiával szokás magyarázni a hatást: a borosüvegből forgatva szokták kihúzni a dugót. Ilyenkor az oldalirányú surlódás miatt kisebb erőt kell kifejtenünk a húzás során.

Amikor az ABS nem segít

Vannak olyan körülmények, amikor az ABS kocka blokkolásgátló hatása ahelyett, hogy segítene, inkább ront a helyzeten. Egyes járművekben az ABS ki-be kapcsolható, míg néhányban nem lehet kikapcsolni. Amennyiben a központi vezérlőegység hibát észlel az ABS rendszerrel kapcsolatban, az ABS lámpa felvillan.

• Macskaköves vagy kátyús út: az ilyen útburkolaton a gépjármű rövid pillanatokra a levegőbe kerül, ahol a vezérlőegység érzékeli, hogy nincs tapadás. Ilyenkor csökkenti a nyomást, gyengíti a fékerőt, hogy irányítható legyen, tehát megnő a fékút.
• Kavicsos, szemcsés, homokos út: az előző magyarázatból kiindulva a kisebb burkolati szemcsenagyság miatt itt sűrűbben fordulhat elő az ABS felesleges ki-be kapcsolása, ismét megnőhet a fékút.
• Hó, illetve hasonló halmazállapotú szennyeződés az úton: a fékezés közben az ABS kikapcsolt állapotában egy torlasz alakul ki a kerék előtt, ami segíti a fékerőt. Amennyiben az ABS működőképes, nem képzódik torlasz, a fékút megnő.

Gyakori hibák

Az ABS hidraulikus egysége hajlamos a meghibásodásra, néhány márkánál és típusnál ezek típushibák és adott idő és/vagy kilométer után megjelenhetnek. Ezek eredménye a fékerő csökkenése, a fékút és a féktávolság drasztikus megnövekedése. A hibának számtalan oka lehet, ezért ajánlott konzultálni egy szakemberrel, hogy az ABS kocka el tudja látni a menetbiztonságot javító funkcióját.

Az ABS kocka hibájának jelei:

1. Blokkol a fék: Az ABS rendszer legfőbb feladata, hogy megszüntesse a fékek folyamatos blokkolását. Amennyiben érzékelhetően ez nem történik meg, az egyértelmű jele a hibás ABS kockának. Ez többnyire csak határozott fékezés esetén tapasztalható, mivel akkor aktív az ABS. Amennyiben a blokkolás csak egy keréknél áll fent, győződjünk meg róla, hogy a féknyergek megfelelően működjenek.
2. Beesik a pedál: Gyakori jele a hibás ABS kockának az, ha a fékpedál fékezés közben beesik, ütközésig lehet benyomni. Eleinte ez úgy jelentkezik, hogy egy esetleges fékezésnél többször kell lenyomni a pedált, hogy megfelelően működjön. Ez idővel rosszabbodik, többször és többször kell fékezés előtt lenyomni a pedált, majd egyszer eljut arra a pontra, ahol megszűnik kifejteni a hatását és elveszti funkcióját. Ezután a pedál lenyomása után minimális vagy teljesen megszűnik a fékerő. Ilyen esetben érdemes a fékfolyadék szintjét és annak összetételét, víztartalmát megvizsgálni. A túl magas víztartalom idővel rozsdásodáshoz vezethet.
3. Szivárog a fékolaj: Érdemes hosszabb utak előtt a fékfolyadék szintjét is ellenőrizni a szokásos teendőkön kívül. Amennyiben a fékolaj szivárog valahol a rendszerben érdemes kapcsolatba lépni szakszervizzel.
4. Világít az ABS lámpa: Előfordulhat, hogy nincs semmi hibára utaló jel, de mégis felvillan az ABS lámpa a műszerfalon (Régebbi típusoknál, ahol nincs ABS lámpa, a motorellenőrző - check engine lámpa). Ilyenkor a vezérlőegység hibát észlel, ami lehet elektronikai vagy mechanikai. Az ABS rendszere több elemből áll, ezért ebben az esetben is érdemes mielőbb kiolvasni a hibakódot az ABS lámpa által jelzett hiba diagnosztizálása és javítása érdekében.
5. Megáll a kilométeróra: Ritkább fordul elő, hogy az ABS meghibásodása esetén a kilométeróra megáll egy adott sebességnél vagy egyszerűen a 0 km/h-nál marad. Ezt általában követi az ABS lámpa vagy a "check engine" lámpa felvillanása. Amennyiben mégsem jelentene hibát a műszerfal, önmagában ez is elég indok arra, hogy felkeressen egy műhelyt.

ABS kocka javítása

Az új ABS kocka vásárlása helyett a szakszerű javítása javasolt, mivel így akár több százezer forintot lehet megtakarítani. Ezen felül előfordulhat, hogy a magas ár mellett az új eszköz típushibás. Az ABS kocka felújítása számos esetben a hidraulikus egység javításával történik, ami a hibától függően akár 1 órán belül megtörténhet.

Az ABS Király szolgáltatásai között szerepel az ABS kocka javítása, illetve a cserealkatrész biztosítása. A műhely az M0 autópálya közvetlen közelében, az M3 bevezetőtől néhány percre, Budapest központjától csupán 15 percre, Csömörön található.
