Opel Astra H Ablakemelő Kapcsoló Bekötése: Átfogó Útmutató

Az Opel Astra H ablakemelő rendszerének bekötésekor több tényezőt is figyelembe kell venni, beleértve a jármű elektromos rendszerének komplexitását és a különböző vezérlőmodulok közötti kommunikációt.

A CIM (Column Integration Module) Szerepe

A CIM (Column Integration Module) a kormányoszlopon elhelyezett modul, amely többek között a gyújtászárat és a villogó- és ablaktörlő-kapcsolót tartalmazza. A CIM-vezérlőkészülék két CAN porttal rendelkezik, eggyel a Low-Speed CAN buszhoz és eggyel a High-Speed CAN buszhoz. A High-Speed busz és a Low-Speed busz közötti portként is szolgál a CAN buszok közötti információcsere végett.

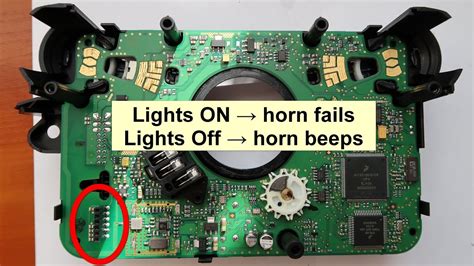

CIM modul Opel Astra H

A feszültségmenedzsment feladatát a CIM-vezérlőkészülék látja el a gépkocsiban. Ez felelős a gyújtászár-információk (a gyújtáskulcs állása) dekódolásáért, valamint az információk CAN-információkénti továbbításáért a gépkocsi többi részéhez, továbbá keménykábelezéssel vezérel a CIM két áramellátó-relét az UEC-ben és REC-ben.

Ugyancsak keménykábelezéssel jut el az ACC-jel (gyújtászár 1. állása) az ECM-hez annak érdekében, hogy az hamarabb felgyorsuljon. Ezáltal gyorsabban beindul a motor. A CIM a Low-Speed busz és a High-Speed busz közötti port (áttételező). A kiválasztott busz-információk a Low-Speed busztó a High-Speed buszhoz áramlanak és viszont.

Elektromos ablakemelő problémák Astra F-ben

A CIM-vezérlőkészülék a HS CAN-hoz és az LS CAN-hoz szolgáló CAN diagnosztikai porttal rendelkezik. A HS és LS buszvezetékek a CIM-en keresztül jut a diagnosztikai csatlakozóhoz. A CIM-kötésben szereplő vezérlőkészülékek külső feszültség- vagy testzárlat miatti sérülésének megakadályozása végett a CIM-vezérlőkészülék mind a HS CAN-hoz, mind az LS CAN-hoz szolgáló belső védőkapcsolóval rendelkezik.

Ablakemelő Kapcsoló Bekötése és Funkciói

A CIM-vezérlőkészülék az irányjelző kar 4 állását, a sebességszabályozás 3 kapcsolóállását és az ablaktörlő kar 6 fokozatát regisztrálja digitális formában. A szükséges információk az LS CAN-on keresztül jutnak a CIM-vezérlőkészüléktől az UEC-vezérlőkészülékhez.

Gyakori Problémák és Megoldások

Ablakemelő nem működik:

Biztosíték: Ellenőrizze a biztosítékot, és szükség esetén cserélje ki.
Ajtóátvezető kábel: Vizsgálja meg az ajtóátvezető kábelt, mivel a műanyag merevsége miatt a kábelek megtörhetnek.
Feszültség: Ellenőrizze, hogy van-e feszültség az ajtóátvezető kábelen.
Vezérlő jelek: Ellenőrizze a vezérlő jeleket az átvezetőn.

Hátsó ablakemelő bekötése:

Ha a hátsó kábelekben nincs feszültség, annak több oka is lehet:

Tippek az Opel Meriva A oszlop javításához

Hiányzó vezetékelés: Lehetséges, hogy a gyári vezetékelés egy része hiányzik, és utólag kell kiépíteni.
Csatlakozók: Ellenőrizze, hogy a B oszloptól előre nincs-e bevezetékelve, de az ajtóban benne van-e a kábelköteg.
Kapcsolási rajzok: Kövesse a kapcsolási rajzokat a vezetékelés végigkövetéséhez és a hiányzó vezetékek pótlásához.

Komfort funkció: A komfort funkció utólag is megoldható PIC-el.

Fontos Tippek és Figyelmeztetések

Testelés: Ellenőrizze a testelést, mivel a rossz testelés problémákat okozhat. Mérjen rá a járó motornál motor- és az akkumulátor testre, van-e feszültségesés.
Zárlat: Ha melegedést tapasztal, valószínűleg zárlat van.
Szorulás: Szorulás esetén az ablakemelőnek azonnal tiltania kell.
Vezérlés: Ellenőrizze a vezérlést, nem-e ugrott át.

Megjegyzés: Mielőtt bármilyen alkatrész felhasználásába kezd, ellenőrizze annak megfelelőségét a járműhöz!

Hibaelhárítási Tanácsok

Alapjárat: Ha az alapjáraton a motor dadog és nem jár egyenletesen, ellenőrizze az EGR szelepet, a karter visszavezetőt és a jeladókat.
Leállás: Ha az autó autópályán leáll, és a lendülettől indul vissza, ellenőrizze a vezérműszíjat, hogy nem ugrott-e át.
Indítási problémák: Ha az autó indításnál teker, beindul egy pillanatra, majd rögtön leáll, ellenőrizze a jeladókat.

Opel/Vauxhall Astra H - Window Control Switch Button Repair Or Replace

Táblázat: Gyakori Hibák és Okok

Hiba	Lehetséges Okok	Javítási Javaslatok
Ablakemelő nem működik	Biztosíték, kábel szakadás, motorhiba	Biztosíték csere, kábel javítás, motor csere
Ablak lassan emelkedik	Szorulás, motor kopás	Ablak sínek tisztítása, motor csere
Kapcsoló melegszik	Zárlat	Kapcsoló csere, vezetékelés ellenőrzése
