Jusson eszünkbe egy másik, inkább autós probléma: az autóvezetői műszaki tanfolyamon a fejünkbe verték, hogy a kocsi hajtott kerekei között azért van differenciálmű - ami engedi, hogy a két hajtott kerék eltérő sebességgel forogjon -, mert különben kanyarban eltörne valami a hajtásláncban, hiszen olyankor az íven belül és kívül haladó kerék forgási sebessége között óriási az eltérés.

Igen ám, de a differenciálmű (diffi, osztómű stb.) engedi azt is, hogy ha az egyik kerék csúszós felületen van (jég, sár, banánhéj), a másik tapad, akkor a csúszóson lévő kipörög, amelyik kapaszkodni tudna, egy helyben áll. A leggyakrabban így akadunk el télen. A diffi tehát akkor kell, ha jó a tapadás, síkos úton viszont igazi átok.

Az ideális terepjáróban ezért három zárható differenciálmű van: egy az első tengelyen (a hajtott első bal és jobb kerék szétcsatolásához), egy a hátsó tengelyen (a hajtott hátsó bal és jobb kerék szétcsatolásához), valamint egy a két tengely között (hogy ha az első, vagy a hátsó tengelyeken különböző méretű, tapadású gumik vannak, akkor se törjön el a kihajtás).

Amikor pedig valamelyik kerék megcsúszik, a megfelelő differenciált egy karral zárhatjuk akár az összest is. Az épített spéci gépek mellett az egyetlen szériagép, amely ezt tudta hajdanán, a korai Mercedes-Benz G osztály volt. Azóta költségtakarékossági okokból mindenki azon van, hogy elspórolja a zárható diffiket. Az osztóművet legyártani ugyanis drága, állandó összkerékhajtás mellett megdobja a fogyasztást, rontja a dinamikát, növeli a tömeget és a zajt.

Azért létezik hát olyan sokféle összkerekes hajtáslánc, mert a gyártók keresik az ideális kompromisszumot a jó mindennapi használhatóság, a kiváló terepképesség, az elfogadható fogyasztás és a vevőnek még épp beadható vételár között.

Mitsubishi projektor hangjavítási útmutató

Az összkerékhajtásos rendszer szinte mindig arról szól, hogy az első és a hátsó tengelyek között hogyan jön létre a kapcsolat. Erre két konzervatív módszer létezik. Meg néhány alternatív - hagyjuk azokat inkább a végére. Az egyik szisztémánál csak a hátsó (ritkábban az első) kerekek viszik az autót, amíg valamelyik meg nem csúszik, a másiknál állandó az összkerékhajtás. Jöjjön előbb az első.

Kapcsolható 4x4 hajtások

A kapcsolható 4x4-es hajtások legprimitívebb verziója az, amelyikben nincsen középen differenciálmű. Ilyen volt kamaszkorunk Arója: alapvetően hátsókerekes kisteherautó, amelynél egy váltó mellett meredező kar segítségével körmös kapcsoló rögzítheti a hátsó hajtást az elsőhöz. Az ilyet kizárólag laza talajon szabad bekapcsolni, mert aszfalton, betonon úgy összefeszül az egész miskulancia, hogy először lelassul a gépsárkány, majd valami eltörik a váltóban.

Aki idejében eszmél, hosszas tolatással fel tudja lazítani annyira a hajtásláncot, hogy a kis kar kivehető lesz 4WD-ből. A jól kivitelezett kapcsolható rendszerben viszont központi differenciálművet működtet a kar (Mitsubishi Pajero, Pajero Pinin nagy motorral), itt csak a fogyasztáscsökkenés érdekét szolgálja, hogy az első hajtás leválasztható, viszont bekapcsolva sem feszül meg semmi. Gond, hogy drága és nehéz a beépített holmi.

Még mindig a kapcsolható elsőkerék-hajtásnál (más autóknál hátsókerék-hajtásnál) maradunk. Félig-meddig ebbe a tárgykörbe tartozik a tengelykapcsolóval záródó hajtás is. A kocsi épp' csak addig összkerékhajtásos, amíg az állandóan hajtott kerekek tapadni nem kezdenek, onnantól ismét a kétkerék-hajtás játszik.

A rendszer előnye, hogy egészen jól megbirkózik a legtöbb gonosz terepfajtával, de mivel az elektromechanikus elven működő megoldásnak időre van szüksége, hogy felismerje a kipörgés tényét (a kerekeknél ez kb. negyed-fél fordulatban mérhető), komoly elakadásnál csak a Zetor, vagy a bütykösgumis, Pannónia-motoros csettegő segít.

Értelmezze a Mitsubishi műszerfalának motorolaj szintjelzőit

Haldex-kuplung: okos megoldás a nyomaték elosztására

Nehéz eldönteni viszont, hová tartozik a Haldex-kuplung. Ennél szintén olajfürdős tengelykapcsoló osztja a nyomatékot előre és hátra. Vezérlése viszont alapvetően hidraulikus, és nincs kitüntetett hajtott tengely - tehát a kocsi mindig éppen azokkal a kerekeivel hajt, amelyeknél a legjobb a tapadás. A Haldexnél az első és a hátsó tengelyek differenciálműve egyenként hajt egy-egy hidraulikus szivattyút. Ezek nyomását egy sematikailag általában központinak jelölt (ennyit a sajtóanyagokról), a valóságban általában a hátsó osztóművel egy házba épített, mindkét oldalról működtethető kuplunghoz vezetik - ha az első kerekek fordulatszáma kisebb, onnan a nyomás is kisebb lesz, tehát a kuplung zár, a hátsók lelassulása esetén ugyanez a helyzet.

A hidraulikus elv miatt a Haldex jóval gyorsabban reagál, mint a sima elektronikusan vezérelt tengelykapcsoló - itt nyolcad-negyed kerékfordulatnyi csúszás a maximum. Ez már komoly kátyúkból való kijutáshoz is elég, igaz, maga a rendszer érzékenyebb, nehezebb és drágább. Volvo XC-, Volkswagen 4motion-tulajdonosok, örüljetek!

Ezzel a kvázi állandó összkerékhajtással eljutottunk a valódi állandó összkerekes csoporthoz - de a sorrend alapján nehogy bárki azt gondolja, hogy a konstans 4x4 jobb a kapcsolhatónál. Mondjuk általában igen, de csak az igényesebbike.

Például ebbe a csoportba tartozik minden idők legsérülékenyebb és legkevésbé potens megoldása, a viszkokuplung. Az ilyen rendszer igazából csak arra jó, hogy a gyártó rányomhassa az autó farára a "4x4" feliratot, és kaszáljon még vagy fél-egymillió forintot. Marketing az egész, olyan, mint a távirányítós kínai modell - az első elemcseréig jó, utána letörik az érintkező, a házi szerelésnél aztán kiderül, hogy a motor spéci fogaskereke is elpattant.

A viszkós rendszernél ugyanis az első és hátsó diffit felvonultató kiépítésnél úgy próbálják olcsón megvalósítani az önmagától záródó, mégis kellő fordulatszám-különbséget lehetővé tevő központi elosztást, hogy egy irdalt, több kör alakú lemezkével teli, zselével feltöltött, hőre keményedő géllel feltöltött konzervdobozt építenek be középre. Ennek két oldalán két tengely meredezik: az első kerekekhez menő tengely minden első, a hátsó kerekekhez menő minden második tárcsához rögzül. Ugye világos? Amíg azonos sebességgel forog az első és a hátsó tengely, konzervünk is velük forog.

L300 üzemanyag jeladó javítása

Ha megcsúszik valamelyik kerék, az ahhoz tartozó tengely felpörög, a dobozban minden második korong más sebességgel forog, mint az elsők, ennek következtében, a súrlódás hatására a szalontüdő-szaft (bocsánat, űrtechnikás gél) megdermed, és összezárja a dobozba vezető tengelyeket.

A viszkó előnye az olcsóság, hátránya számos. A másik, hogy komoly elakadásnál, nagy gázt adva - jégen, homokban, nagy gödörben - hatalmas fordulatszám-különbség alakul ki a tárcsák között, a gél ilyenkor megfő, ami örökre összezárja az első és hátsó hajtást. Az átlagautós észre sem veszi, hogy a gödörből nagy nehezen kikecmergett kocsija milyen nehézkesen lódul, és amikor végre eljut a szervizig, már nemcsak a viszkós dobozt, de valamelyik differenciálművet is javíttatnia kell. Suzuki Ignis-, Renault Scénic RX4-tulajdonosok - csak óvatosan!

A korrekt állandó összkerékhajtási rendszerben középen hagyományos osztómű van. A legegyszerűbb a Subaru, marketinges szlogennel "szimmetrikus" hajtáslánca, ami nem más, mint egy pofonegyszerű központi diffi, amelyikből elspóroltak mindenféle zárási trükköt. Ugyanez persze létezik elektronikus, aktív vezérléssel is, amelyiknél állítható, mekkora nyomaték jusson az első és a hátsó tengelyekre.

Parasztosabb, de fél évszázada bevált megoldás a Land Rover-féle, szorult esetben karral zárható központi differenciálmű, amellyel csak akkor van gond, ha a kocsi kerekei átlóban pörögnek ki. Igaz, a Defender például megrendelhető zárható hátsó diffivel is, amelynél csak a három zárható diffis Mercedes G osztály a jobb. Egyébként ilyen zárható központi differenciálmű van a Lada Nivában, a Mercedes ML-ben, a Volkswagen Touaregben is.

Ezeket a központi diffis szisztémákat szokás kiegészíteni manapság zógenante elektronikus differenciálzárral, amely úgy működik, hogy az ESP jeladója érzékeli, hogy kipörgött valamelyik kerék, s azt a fékkel egyedileg megfogja. A szép technikai megoldásokat kedvelők sugárban hánynak az ilyen bitbuziságba hajló megoldástól, de sajnos működik.

Szintén a zárható központi diffis megoldások közé sorolandó az egyik legötletesebb és legszebb műszaki szerkezet, amit valaha kitaláltak, a Torsen-differenciál. A régi sport- és raliautóknál a hajtott két kereket (a régieknél a hátsókat, az újabbaknál az elsőket) zárta össze ilyen szerkezet, az Audi quattro rendszerénél (csak az új RS4-nél nem) az első és a hátsó hajtás között van ilyen.

Ha máshol nem, hát darun sokan láttak már csigahajtást. Lényege, hogy az emelést végző orsó az egyik irányból könnyen, nagy áttétellel hajtható, de a másik irányból - ahol a függesztett tömeg van - nem mozdítható meg. Ilyen a Torsen bele is, a csigakerekek az első és a hátsó kerekeket érő hatások következtében összerágódnak, ezzel zárják a hajtásokat.

Azért dimenzionálisan jobb a többinél, mert a) nincs benne elektronika, hidraulika, hajfesték és Viagra, azaz gyanús, működési biztonságot veszélyeztető tényező; b) nem fordulatszám-különbségre, hanem nyomatékkülönbségre lép működésbe, tehát "előre érzi a bajt". Egyszerűen zseniális, de a finom megmunkálás, a komoly fogaskerékrendszer miatt igen drága.

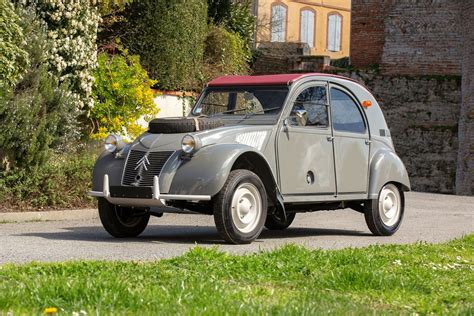

A végére ígértem az alternatív megoldásokat. Ilyenek voltak régebben például a kétmotoros autók. Az Alfa készített egy kétszer nyolchengeres, Bimotore nevű versenyszörnyeteget a harmincas években, de a műfaj talán leghíresebb képviselője a néhány ezres példányszámban legyártott Citroën 2CV Sahara, a kétmotoros Kacsa, amely sikerrel küzdi le a sivatagi homokot is, bár megbízhatóság, menetdinamika, árérzékenység, fogyasztás vonalán súlyos hendikepjei mutatkoznak.

Mai, korrektül kivitelezett megfelelője a Lexus RX400h, amely alapvetően elsőkerék-hajtásos (ide hat a kombinált benzin-elektromotoros hibrid hajtás), de gyorsításnál, elakadáskor a hátsó kerekek is bekapcsolódnak a mozgatásba egy külön villanymotor segítségével.

Persze a legjobb földi terepjáró akkor is a lánctalpas.

Különböző összkerékhajtási rendszerek összehasonlítása
