A mágneses ventilátor kuplung működése
A modern autók hűtőrendszere összetett rendszer, amelynek egyik kulcsfontosságú eleme a hűtőventilátor kapcsoló. A viszkokuplung, bár sokan nem is hallottak róla, kulcsfontosságú alkatrész a modern autók hűtési rendszerében.
Egyszerűen fogalmazva, egy hőmérsékletfüggő tengelykapcsoló, melynek feladata a hűtőventilátor fordulatszámának szabályozása a motor hőmérsékletének függvényében. Ez a kis méretű, de annál fontosabb alkatrész biztosítja, hogy a motor működése közben ne hevüljön túl, így elkerülve a súlyos károsodásokat. A hűtőventilátor kapcsoló feladata, hogy a motorhőmérséklet elérésekor jelet adjon a ventilátornak, amely így bekapcsol és hűteni kezdi a rendszert.
A viszkokuplung éppen ezt a pazarlást küszöböli ki. Hideg motornál a kuplung szinte teljesen szétkapcsol, így a ventilátor lassan forog, kevesebb energiát fogyaszt és csökkenti a zajt.
Összefoglalva, a viszkokuplung egy intelligens megoldás a motorhűtés optimalizálására. Lehetővé teszi a motor számára, hogy a lehető leghatékonyabban működjön, miközben csökkenti az energiafogyasztást és a zajt.
A viszkokuplung működési elve
A viszkokuplung lelke a viszkózus közeg, általában egy szilikonolaj. Ennek a közegnek a különlegessége a viszkozitásában rejlik, ami a folyadék belső ellenállása a folyással szemben. Minél nagyobb a viszkozitás, annál nehezebben folyik a folyadék. A viszkózus közeg két forgó alkatrész között helyezkedik el, melyek nem érnek közvetlenül egymáshoz.
Amikor az egyik alkatrész (a meghajtó oldal) forogni kezd, a viszkózus közeg súrlódásba lép a felületével. Ez a súrlódás felmelegíti az olajat, és növeli a viszkozitását. A megnövekedett viszkozitás miatt a folyadék „ragadóssá” válik, és elkezdődik a nyomaték átvitele a másik alkatrészre (a hajtott oldalra). Ez a folyamat fokozatosan történik, így a viszkokuplung lágy indítást tesz lehetővé, elkerülve a hirtelen rántásokat.
A viszkokuplungban lévő viszkózus közeg mennyisége és összetétele precízen van beállítva, hogy a kuplung a tervezett tartományban működjön.
A viszkokuplung működésének alapja a fordulatszám-különbség. Ez a különbség a bemenő és kimenő tengelyek forgási sebessége között jön létre, és kulcsszerepet játszik abban, hogy a kuplung mikor és mennyire kapcsoljon be. Amikor a fordulatszám-különbség csekély, a viszkokuplung csak minimális nyomatékot ad át. Ahogy a fordulatszám-különbség növekszik, a lamellák közötti nyírás is fokozódik. A sűrűbb olaj már sokkal nagyobb ellenállást fejt ki a lamellák elmozdulásával szemben, ami azt jelenti, hogy egyre több nyomatékot képes átvinni a lassabban forgó tengelyre.
Fontos megjegyezni, hogy a viszkokuplung nem zár 100%-osan. Mindig lesz némi csúszás, még a legnagyobb fordulatszám-különbség esetén is. Ez a csúszás azért fontos, mert védi a hajtásláncot a hirtelen terhelésektől és a túlterheléstől.
Tehát a fordulatszám-különbség nem csupán egy jelenség, hanem a viszkokuplung működésének alapvető mozgatórugója.

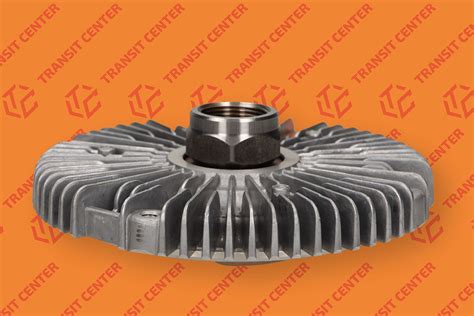

A viszkokuplung felépítése
A viszkokuplung, vagy viszkózus tengelykapcsoló, egy komplex szerkezet, melynek felépítése kulcsfontosságú a hatékony működéshez és az autó hűtésének optimalizálásához:
- Ház (háztest): Ez a kuplung külső burkolata, amely magában foglalja a belső alkatrészeket.
- Belső lemezek (lamellák): Ezek a lemezek felelősek a nyomatékátvitelért.
- Viszkózus folyadék: Ez egy speciális szilikonolaj, amelynek viszkozitása a hőmérséklet függvényében változik.
- Bimetál tekercs: Ez a hőmérséklet-érzékelő elem.
- Ventilátor tengely: Erre a tengelyre van rögzítve a hűtőventilátor.
A belső lemezek speciális kialakításúak, hogy maximalizálják a viszkózus folyadék általi súrlódást. A bimetál tekercs a viszkokuplung „agya”. Ez az alkatrész érzékeli a motor hőmérsékletét, és ennek megfelelően szabályozza a ventilátor működését. Ha a motor hideg, a tekercs zárva tartja a szelepet, így a ventilátor lassan forog.
A viszkózus folyadék minősége és mennyisége kritikus fontosságú a viszkokuplung megfelelő működéséhez.
A viszkokuplung felépítése tehát egy precízen tervezett rendszer, amelynek minden alkatrésze kulcsszerepet játszik a motor optimális hőmérsékletének fenntartásában.
A viszkokuplung típusai
A viszkokuplungok alapvetően két fő típusra oszthatók, melyek a működési elvükben és a felhasznált közegben térnek el egymástól:
A teljesítmény titka: irídium gyújtógyertyák
- Szilikonolajos viszkokuplung: A legelterjedtebb típus, melynek fő alkotóeleme egy speciális szilikonolaj, melynek viszkozitása hőmérsékletfüggő.
- Bimetálos viszkokuplung: A hőmérsékletet egy bimetál rugó segítségével érzékeli. Ez a rugó szabályozza a kuplungban lévő folyadék mennyiségét, ezáltal befolyásolva a ventilátor sebességét.
- Mágneses viszkokuplung: Elektromágneses erővel szabályozza a kapcsolatot a két tengely között. Ez a típus ritkább.
A viszkokuplung szerepe az autóban
A viszkokuplung az autóban elsősorban a motor hűtésében játszik kulcsszerepet. A hűtőventilátor meghajtásában alkalmazzák, biztosítva ezzel a motor optimális hőmérsékletének fenntartását. Amikor a motor hideg, a viszkózus folyadék a kuplungban nagyrészt inaktív, ami azt jelenti, hogy a ventilátor lassan forog, vagy akár áll is.
Ahogy a motor melegszik, a hűtőfolyadék hőmérséklete is emelkedik. Ezt a hőmérséklet-változást egy bimetál rugó érzékeli, ami a viszkokuplung elején helyezkedik el. A bimetál rugó deformálódik a hő hatására, és ez a deformáció szabályozza a viszkózus folyadék áramlását a kuplung belsejében. Ennek eredményeként a ventilátor egyre gyorsabban forog, növelve a hűtési teljesítményt.
A viszkokuplung legfontosabb előnye, hogy nem terheli feleslegesen a motort, amikor nincs szükség maximális hűtésre.
A viszkokuplung a négykerék-hajtású autókban kulcsszerepet játszik az erőelosztás szabályozásában. Normál körülmények között, amikor az összes kerék nagyjából azonos sebességgel forog, a viszkokuplung szinte teljesen kikapcsolt állapotban van. Azonban, ha az egyik tengely kerekei megcsúsznak, a fordulatszám-különbség megnő. Ekkor a viszkokuplungban lévő szilikonolaj elkezd felmelegedni és sűrűsödni.
A viszkokuplung előnye, hogy folyamatosan és fokozatosan szabályozza az erőelosztást, így elkerülhetőek a hirtelen rántások és a hirtelen nyomatéknövekedések, amelyek károsíthatják a hajtásláncot.
Fontos megjegyezni, hogy a viszkokuplung nem képes 100%-ban áthidalni a tapadási különbségeket.
A viszkokuplung meghibásodása
A viszkokuplung meghibásodása komoly problémákhoz vezethet az autó hűtési rendszerében, ezért fontos a korai felismerés. A leggyakoribb tünetek közé tartozik a motor túlmelegedése, különösen meleg időben vagy terhelés alatt. Egy másik árulkodó jel lehet a ventilátor zajos működése. Ha a ventilátor a megszokottnál hangosabb, vagy furcsa hangokat ad ki, az a viszkokuplung kopására vagy sérülésére utalhat.
Érdemes időnként elvégezni egy egyszerű tesztet is. Hideg motornál próbáljuk kézzel megforgatni a ventilátort. Ekkor könnyen kell forognia, minimális ellenállással. Meleg motornál viszont, a viszkokuplungnak köszönhetően, sokkal nehezebben kell forognia, érezhetően nagyobb ellenállást kell tanúsítania.
További gyanúra adhat okot a csökkentett motorteljesítmény. A túlmelegedő motor nem tud optimálisan működni, ami a teljesítmény csökkenéséhez vezethet.
A viszkokuplung meghibásodása számos, könnyen észrevehető tünetet produkálhat, melyek komolyan befolyásolják az autó teljesítményét és biztonságát:
- Zajok: A meghibásodott viszkokuplung gyakran furcsa, csikorgó, nyikorgó vagy morajló hangokat adhat ki, különösen alacsony sebességnél vagy kanyarodáskor.
- Túlmelegedés: Ha a kuplung nem működik megfelelően, a ventilátor nem fog a megfelelő sebességgel forogni, ami a motor túlmelegedéséhez vezethet.
- Teljesítményvesztés: A meghibásodott viszkokuplung csökkentheti az autó teljesítményét. Ez azért van, mert a motor több energiát fordít a ventilátor meghajtására, ami kevesebb energiát hagy a kerekek meghajtására.
Fontos, hogy a fenti tünetek bármelyikének észlelése esetén azonnal forduljunk szakemberhez, mert a viszkokuplung meghibásodása komolyabb problémákhoz vezethet.
Javítás és felújítás
A viszkokuplung meghibásodása esetén több javítási és felújítási lehetőség is felmerül. A javítás gyakran a viszkózus folyadék feltöltését vagy cseréjét jelenti. A felújítás komolyabb beavatkozást igényelhet, például a kuplunglamellák cseréjét, a tömítések cseréjét, vagy akár a ház javítását.
Mikor érdemes javítani, és mikor felújítani? Ha a probléma csak enyhe csúszás, vagy a folyadékszint csökkenése, akkor a feltöltés elegendő lehet.
Érdemes tájékozódni a különböző alkatrészgyártók által kínált utángyártott alkatrészekről is, mert ezek gyakran kedvezőbb áron érhetők el, mint az eredeti gyári alkatrészek.
A viszkokuplung cseréje
Amikor a viszkokuplung cseréjére kerül sor, több fontos tényezőt is figyelembe kell venni, hogy a megfelelő alkatrészt válaszd ki, és elkerüld a későbbi problémákat:
- Kompatibilitás: A viszkokuplungnak pontosan illeszkednie kell az autód típusához és évjáratához.
- Gyártó: Válaszd a megbízható, elismert márkákat, amelyek hosszú élettartamú és jól teljesítő alkatrészeket gyártanak.
- Garancia: Egy jó garancia azt jelzi, hogy a gyártó bízik a termékében, és hajlandó felelősséget vállalni a hibákért.
- Állapot: Ellenőrizd a viszkokuplung állapotát vásárlás előtt.
A legfontosabb szempont a vásárláskor, hogy a viszkokuplung teljesen kompatibilis legyen az autód specifikációival.
Végül, de nem utolsósorban, fontold meg a beszerelés módját. Ha nem vagy jártas az autószerelésben, bízd a cserét szakemberre.
Karbantartás
A viszkokuplung karbantartása viszonylag egyszerű, de idővel a szilikonolaj elhasználódhat, ami csökkentheti a hatékonyságát. Javasolt a hűtőrendszer rendszeres karbantartása és ellenőrzése.
Elektronikusan szabályozott hűtőventilátor-viszkokuplungok
Az elektronikusan szabályozott hűtőventilátor-viszkokuplungok haszongépjárműveknél hozzájárulnak a hatékony hűtéshez, az Euro V és Euro VI-os kipufogógáz-normák betartásához és a gazdaságos üzemhez.
A leglényegesebb előrelépés, hogy a ventilátor működése a mindenkori hűtési igényhez - szemben a hagyományos viszkokuplungokkal - tökéletesen illeszthető. Ezzel egy időben megjelenik az a mellékhatás, hogy nincs szükségtelen ventilátorzaj.
Az elektronikusan szabályozott ventilátor-tengelykapcsoló a dinamikus viselkedést is javítja, a korábbival azonos befoglalóméretek mellett 40%-kal nagyobb nyomatékot képes átvinni. Ehhez jön még az ún. retarderfunkció, mely közvetlenül a fékezési fázis kezdetén bekapcsol.
Ellentétben a hagyományos bimetál vezérelt viszkokuplungokkal, a Behr által kifejleszett elektronikusan vezérelt viszkokuplung a fordulatszámot, és ezáltal a szállított levegőmennyiséget a szilikonolaj áramlásán keresztül egy elektromágnessel szabályozza.
Azért, hogy a kuplung kielégítően hűtve legyen, a fejlesztők átdolgozták a ventilátoragyat is. A zavarmentes áramlás érdekében a hűtőlapátokon hűtőszárnyakat volt szükséges kialakítani, és optimálisan összehangolni az elektronikusan szabályozott viszkokuplunggal.
Ahhoz, hogy az olajáramlást elektronikusan - nem úgy, mint a hagyományos viszkokuplungban, bimetállal - szabályozni lehessen, egy elektromágnest helyeztek a kuplungtengelyre. További elemek, melyek az elektronikus szabályozáshoz szükségesek: fordulatszám-jeladó és a szilikonolaj áramlását szabályozó szelep.
A műhelygyakorlat során, ha a hűtőfolyadék-hőmérséklet a hűtőrendszer ellenőrzésekor közel áll egy nem megengedhető nagy értékhez, akkor minden esetben a beépített ventilátor fajtáját állapítsuk meg. Ha elektronikusan szabályozott viszkokuplunggal állunk szemben, akkor ajánlott kiolvasni a hibatárolót, és - amennyiben ez lehetséges - beavatkozótesztet hajtsunk végre.
A megfelelő lábakon keresztül a szerelő ki tudja mérni a tekercs ellenállását. Ezen kívül mérhető a tápellátás és a Hallfordulatszám-jeladó is. A lábkiosztásnál mindig ügyeljünk a gyártói specifikációkra.
Hogyan működik a ventilátor tengelykapcsoló? – GMB
Ennek ellenére a szerelőnek nem szabad csak a fedélzeti diagnosztikára hagyatkoznia, végezzen el a találati biztonság érdekében hagyományos vizsgálatokat is. Így mérhető például a tápfeszültség, ellenőrizhető a HALL-jeladó multiméter, illetve egy oszcilloszkóp segítségével.
Ha a viszkokuplung állandóan fut, adott esetben a tápfeszültség hiánya lehet az ok, mert feszültségmentes állapotban a kuplung zárva van. Ezzel a biztonsági kapcsolással a ventilátor a maximálisan szállított mennyiséget produkálja. Így egy motortúlmelegedés a ventilátorvezérlés elektromos hibája miatt csaknem kizárható.
Kiegészítő információk
A hűtőventilátor kapcsoló egyik fő feladata, hogy érzékelje a motor hőmérsékletét, és adott határérték felett bekapcsolja a ventilátort. Ez különösen fontos a városi forgalomban, amikor a menetszél nem elegendő a motor hűtéséhez. Amikor a hőmérséklet egy meghatározott értékre emelkedik, a kapcsoló zárja az áramkört, ezzel működésbe hozva a ventilátort. A rendszer automatikusan működik, így a vezetőnek nem kell külön beavatkoznia, csak ritka esetben, amikor valamilyen hiba lép fel. A kapcsoló az autó hűtőrendszerének egyik legalapvetőbb biztonsági eleme, amely közvetlenül befolyásolja a motor élettartamát és a jármű megbízhatóságát.
Ennek ellenére kevesen tudják, hogy időnként ez az apró alkatrész is cserére szorulhat. Az egyik leggyakoribb jele annak, hogy valami nincs rendben a kapcsolóval, az, ha a hűtőventilátor nem kapcsol be még akkor sem, amikor a motor hőmérséklete láthatóan magas. Ha a hűtőfolyadék forrni kezd vagy a hőmérsékletjelző túl magas értéket mutat, érdemes gyanakodni a kapcsolóra. Ugyanakkor előfordulhat az is, hogy a ventilátor folyamatosan működik, még akkor is, amikor a motor hideg. Ez arra utalhat, hogy a kapcsoló „beragadt” zárt állapotban.
A hibás kapcsoló hosszú távon károsíthatja a hűtőrendszer többi részét is, például a ventilátort vagy a termosztátot. Néha az is előfordulhat, hogy a ventilátor véletlenszerűen kapcsol be és ki, ami szintén az érzékelő vagy a kapcsoló hibájára utal. Ezek a tünetek különösen figyelmet érdemelnek a nyári melegben vagy hosszabb utakon.
A hűtőventilátor kapcsoló ellenőrzéséhez több módszer is létezik, attól függően, milyen eszközök állnak rendelkezésre. A legegyszerűbb megoldás egy digitális multiméter használata, amellyel a kapcsoló ellenállását vagy működési feszültségét lehet mérni. A legtöbb autóban a kapcsoló kétállású, azaz nyitott vagy zárt, attól függően, hogy a hőmérséklet átlépte-e a határértéket. Hideg motornál általában nyitott az áramkör, melegedés közben viszont záródik. A mérést érdemes egy pontos hőmérővel kombinálni, hogy tudd, pontosan milyen hőfoknál lép működésbe a kapcsoló. Ha a kapcsoló nem reagál megfelelően, vagy nem zárja az áramkört a megfelelő hőmérsékleten, akkor biztosan cserére szorul.
Egyes esetekben az is előfordulhat, hogy a hiba nem a kapcsolóban van, hanem a csatlakozók, vezetékek vagy biztosítékok hibásak. A hűtőventilátor kapcsoló élettartama általában több év, de a használat módjától és a jármű típusától függően változhat. A cserére leggyakrabban akkor kerül sor, ha a fentebb említett hibajelenségek jelentkeznek. Ugyanakkor megelőzésképpen is érdemes bizonyos időközönként ellenőriztetni a működését, különösen ha az autó már idősebb vagy sokat futott. A cserét célszerű olyan időszakra időzíteni, amikor egyéb karbantartási munkálatokat is végzünk, például hűtőfolyadék-cserét.
Egy új kapcsoló ára viszonylag alacsony, így a cseréje nem jelent jelentős kiadást. A hűtőventilátor kapcsoló elhelyezkedése járműtípusonként eltérő lehet, de általában a hűtőradiátor közelében található. Sok esetben közvetlenül a hűtőre van rögzítve, vagy a hűtőcsövek egyikén helyezkedik el, hogy közvetlenül érzékelje a hűtőfolyadék hőmérsékletét. Az újabb modellekben a kapcsoló gyakran része a hőmérséklet-érzékelő rendszernek, és közvetlenül a motorvezérlő egységgel kommunikál. A régebbi autóknál a rendszer jellemzően egyszerűbb, és a kapcsoló önállóan, a ventilátort vezérlő reléhez kapcsolódik.
Ha a kapcsolót cserélni kell, a hozzáférhetőség típustól függően lehet egyszerű vagy nehezen hozzáférhető.
A csere során fontos, hogy a motort hagyjuk teljesen lehűlni, nehogy égési sérüléseket szenvedjünk. Ezt követően ki kell üríteni a hűtőrendszert, mivel a kapcsoló eltávolításakor gyakran kifolyik a hűtőfolyadék. A régi kapcsoló eltávolítása után tisztítsuk meg a csatlakozási pontokat, hogy az új alkatrész megfelelően illeszkedjen. Az új kapcsolót mindig a gyári előírás szerinti nyomatékkal húzzuk meg, hogy elkerüljük a menetek megsérülését. Ezután a hűtőrendszert újra fel kell tölteni a megfelelő típusú hűtőfolyadékkal, és légteleníteni kell, hogy a rendszer hatékonyan működjön. Érdemes ellenőrizni a ventilátor működését is, mielőtt ismét használatba vesszük az autót. A csere után figyeljük néhány napig a hőmérsékletet és a ventilátor működését, hogy meggyőződjünk minden rendben van.
