A kuplungpedál kapcsoló funkciója és fontossága

A kuplung, vagy tengelykapcsoló, nélkülözhetetlen elem a manuális sebességváltóval szerelt járművekben. Feladata a motor és a sebességváltó közötti kapcsolat ideiglenes megszakítása, lehetővé téve a sebességváltást anélkül, hogy a motor leállna vagy a hajtáslánc károsodna. A kuplung működésének megértése kulcsfontosságú a biztonságos és gazdaságos vezetéshez.

A kuplung alapelve és felépítése

A kuplung működésének alapelve a súrlódáson alapul. A kuplung felépítése típustól függően eltérhet, de a működési elv alapvetően ugyanaz marad. Léteznek több tárcsás kuplungok (pl. sportautókban, motorkerékpárokban), melyek nagyobb nyomatékátvitelre képesek.

A kuplung fő alkatrészei:

Kuplungtárcsa (súrlódótárcsa): Ez a tárcsa közvetlenül érintkezik a lendkerékkel, és a motor forgatónyomatékát továbbítja a sebességváltónak.
Lendkerék: A motorhoz csatlakozik, és a kuplungtárcsa számára sima felületet biztosít.
Nyomólap: Rugók segítségével szorítja a kuplungtárcsát a lendkerékhez, biztosítva a nyomatékátvitelt.

A sebességváltás folyamata

A sebességváltás alapvetően arról szól, hogy a motor által leadott nyomatéket és fordulatszámot a pillanatnyi igényekhez igazítsuk. Alacsony sebességnél nagyobb nyomatékra van szükségünk (például emelkedőn felfelé), míg magasabb sebességnél a fordulatszám a fontosabb.

Amikor sebességet váltunk, a kuplungpedált lenyomva megszakítjuk a motor és a sebességváltó közötti kapcsolatot. Ezzel lehetővé tesszük, hogy a sebességváltóban lévő fogaskerekek szabadon forogjanak, és zökkenőmentesen válthassunk a kívánt áttételre. A kuplung felengedésekor a tengelykapcsoló fokozatosan újra összeköti a motort a sebességváltóval, átadva a nyomatékot a kerekek felé.

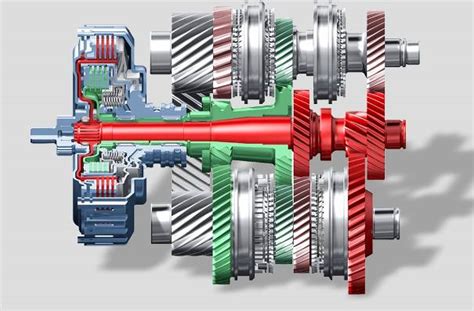

Manuális sebességváltó működése

Kuplungpedál problémák – okok és megoldások

A kuplungpedál kapcsoló szerepe és működése

A kuplungpedál lenyomásával aktiváljuk a kuplung kapcsolóját. Ez a kapcsoló egy egyszerű, de fontos alkatrész, amely a kuplungpedál helyzetét érzékeli. A legtöbb modern járműben ez egy elektromos kapcsoló, amely jelet küld a motorvezérlő egységnek (ECU). Amikor a pedált lenyomjuk, a kapcsoló jelet ad, amely jelzi az ECU-nak, hogy a kuplung ki van kapcsolva. Ez az információ kulcsfontosságú a sebességváltás szempontjából, mert lehetővé teszi az ECU számára, hogy beállítsa a motor fordulatszámát és a befecskendezést a simább váltás érdekében.

A kuplungpedál kapcsoló működése alapvetően a mechanikai és elektronikus rendszerek együttműködésén alapul. Amikor a vezető lenyomja a kuplungpedált, a kapcsoló aktiválódik, és jelet küld a jármű elektronikus vezérlőegységének (ECU). Ez a jel lehetővé teszi a motor fordulatszámának csökkentését, és megszünteti a motor és a sebességváltó közötti kapcsolatot. A kuplungpedál kapcsoló tehát egyfajta „kapcsoló”, amely a jármű működésének alapvető részét képezi.

A modern autókban a kapcsoló beépített biztonsági funkciókkal rendelkezik, amelyek megakadályozzák a motor indítását, ha a kuplungpedál nincs lenyomva.

A kuplungpedál kapcsoló típusai:

Mikrokapcsoló (nyomógombos kapcsoló): Ez a leggyakoribb típus. Amikor a kuplungpedál lenyomódik, egy kis dugattyú vagy kar megnyom egy mechanikus kapcsolót, amely zárja vagy nyitja az elektromos áramkört.
Reed relé (mágneses kapcsoló): Kevésbé elterjedt, de egyes rendszerekben előfordulhat. Ez egy zárt üvegcsőben lévő két ferromágneses érintkezőből áll, amelyeket egy mágneses tér (pl. a pedálra szerelt mágnes) zár vagy nyit.
Hall-szenzor (érintésmentes érzékelő): A legmodernebb rendszerekben alkalmazzák, különösen, ha a pedálút pontosabb mérésére van szükség (pl. Start-Stop rendszerek vagy elektronikus gázpedál esetén). A Hall-szenzor a mágneses tér változását érzékeli, és ennek arányában küld jelet az ECU-nak.

A kuplung kapcsoló működtetése szoros összhangban van a pedál mozgásával. A pedál teljes lenyomásakor a kapcsolónak egyértelmű jelet kell küldenie, míg a pedál felengedésekor a jelnek azonnal meg kell szűnnie.

A kuplungpedál kapcsoló hibái és tünetei

A kuplung kapcsoló hibája jelentősen befolyásolhatja a sebességváltás minőségét. Ha a kapcsoló nem működik megfelelően, az ECU nem kap megfelelő jelet, ami darabos váltásokhoz, rángatáshoz, vagy akár a motor leállásához vezethet.

Simson kuplung javítás lépésről lépésre

A kuplungpedál kapcsoló meghibásodása számos problémát okozhat a jármű működésében. Ezek a problémák változatosak lehetnek, és a tünetek attól függően eltérhetnek, hogy mi okozza a hibát.

Gyakori hibajelek:

Nehézkes motorindítás: Ha az autó nem indul, annak ellenére, hogy a kuplungpedált teljesen lenyomtuk, nagyon valószínű, hogy a kuplungpedál kapcsoló indításgátló funkciója hibásodott meg.
Tempomat problémák: Ha a tempomat nem kapcsol be, vagy menet közben indokolatlanul kikapcsol, a kuplungpedál kapcsoló lehet a ludas.
Motor rángatása: Amikor a kuplungpedál kapcsoló hibásan működik, és az ECU téves információt kap a kuplung állapotáról, az befolyásolhatja a motorvezérlést. Ez megnyilvánulhat a motor rángatásában gyorsításkor, különösen sebességváltás közben, vagy amikor a vezető csak enyhén lenyomja a kuplungot.
Alapjárat ingadozása: Egyes esetekben a hibás kuplungpedál kapcsoló az üresjárati fordulatszám ingadozását okozhatja.
Hibakód megjelenése: A modern autók öndiagnosztikai rendszere gyakran érzékeli a kuplungpedál kapcsoló hibáját, és hibakódot tárol el az ECU memóriájában. Ez a hibaüzenet megjelenhet a műszerfalon a „Check Engine” lámpa felgyulladásával.
Start-Stop rendszer hibái: Ha az autó Start-Stop rendszere nem működik megfelelően - például nem állítja le a motort, amikor kellene, vagy nem indítja újra, amikor a kuplungot lenyomják -, a kuplungpedál kapcsoló meghibásodása is okozhatja.

A kuplungpedál kapcsoló diagnosztizálása és cseréje

A kuplungpedál kapcsoló hibáinak diagnosztizálása nem feltétlenül igényel speciális szerszámokat, de némi türelemre és logikus gondolkodásra szükség van.

Diagnosztikai lépések:

Pedál mozgása: Ellenőrizzük, hogy a kuplungpedál szabadon mozog-e, és teljesen felengedett, illetve teljesen lenyomott állapotban is eléri-e a végállásokat.
Kapcsoló elhelyezkedése és látható sérülések: Keressük meg a kuplungpedál kapcsolót (általában a pedál felső részénél, a műszerfal alatt). Vizsgáljuk meg, hogy nincsenek-e látható sérülések a kapcsolón, a vezetékeken vagy a csatlakozón.
Kábelek és csatlakozók: Húzzuk le a csatlakozót a kapcsolóról, ellenőrizzük a csatlakozó érintkezőit korrózió vagy szennyeződés szempontjából. Fújjuk ki vagy tisztítsuk meg az érintkezőket, majd csatlakoztassuk vissza szorosan.
Multiméteres vizsgálat: A legpontosabb mérés érdekében érdemes a kapcsolót kivenni az autóból, és folytonosságot, illetve ellenállást mérni.
OBD-II szkenner használata: A legmodernebb és legpontosabb diagnosztikai módszer az OBD-II szkenner használata. Csatlakoztassuk a szkennert az autó OBD-II portjához, és olvassuk ki a tárolt hibakódokat.

A kuplungpedál kapcsoló cseréje általában egyszerű folyamat, de a jármű típusától függően változhat. A legtöbb esetben a kapcsoló elérhető a jármű szervizében, és a szakemberek gyorsan elvégezhetik a cserét.

Csere lépései:

Áramtalanítás: Húzzuk le az akkumulátor negatív saruját, hogy elkerüljük az áramütést vagy a rövidzárlatot.
Hozzáférés biztosítása: A kuplungpedál kapcsoló általában a kuplungpedál karjának felső részénél található, közvetlenül a pedálmechanizmuson. Lehet, hogy a műszerfal alsó burkolatát el kell távolítanunk, hogy hozzáférjünk.
Csatlakozó lehúzása: Először is, húzzuk le az elektromos csatlakozót a kapcsolóról.
Régi kapcsoló eltávolítása: Távolítsuk el a régi kapcsolót a rögzítőhelyéről.
Új kapcsoló behelyezése: Helyezzük be az új kapcsolót a rögzítőnyílásba, és rögzítsük a megfelelő módon.
Beállítás (ha szükséges): Egyes kuplungpedál kapcsolók állíthatóak. A kapcsoló dugattyújának hosszát úgy kell beállítani, hogy az teljesen felengedett pedál esetén éppen érintkezzen a pedálkarral, és teljesen lenyomott pedál esetén is megfelelő jelet küldjön.
Csatlakozó visszadugása: Csatlakoztassuk vissza az elektromos csatlakozót az új kapcsolóra.
Tesztelés: Próbáljuk meg beindítani a motort. A kuplungpedál lenyomása nélkül nem szabad beindulnia.

A kuplung élettartamának növelése

A kuplung élettartama nagymértékben függ a vezetési stílusunktól. Kerüljük a felesleges csúsztatást, ami a kuplung kopásának egyik legfőbb oka. A sebességváltás során figyeljünk arra, hogy a kuplungpedált teljesen nyomjuk be, és engedjük fel a megfelelő sebességgel. A túl gyors felengedés rángatózáshoz vezethet, míg a túl lassú felengedés felesleges csúsztatást okoz.

Induláskor finoman adagoljuk a gázt és a kuplungot. A túlzott gázadás és a hirtelen kuplungfelengedés a kuplungtárcsa gyors kopásához vezet. Városi forgalomban, ahol gyakran kell megállni és elindulni, különösen figyeljünk a kuplung használatára.

Mire figyeljünk a Peugeot 206 kuplung cseréjekor?

Egyéb kuplunggal kapcsolatos problémák

A kuplung meghibásodása különböző tünetekkel járhat, például csúszás (a motor felpörög, de a jármű nem gyorsul megfelelően), rángatás, vagy nehézkes sebességváltás. A kuplunglamella kopása egy természetes folyamat, mely a használat során elkerülhetetlenül bekövetkezik.

A kuplungcsúszás okai és tünetei:

A kuplungcsúszás azt jelenti, hogy a motor által leadott forgatónyomaték nem kerül teljes mértékben átvitelre a sebességváltóra, azaz a kuplung nem tapad megfelelően. Ennek számos oka lehet.

Kopott kuplunglamella
Olaj vagy zsír szennyeződés a kuplungtárcsán
Helytelenül beállított kuplungbowden

Az egyik legjellemzőbb tünet, hogy a motor felpörög, de a jármű nem gyorsul arányosan. Ezt leginkább emelkedőn, vagy nagyobb terhelés alatt lehet észrevenni. Szag is árulkodó jel lehet: égett szag érezhető a motortérből, ami a súrlódó felületek túlmelegedésére utal.

A kuplungrázkódás okai:

A kuplungrázkódás egy kellemetlen jelenség, ami a kuplung működése során, főleg elinduláskor vagy alacsony sebességnél jelentkezik. Számos oka lehet.

Egyenetlen kopás a kuplungtárcsán
Lendkerék felületének sérülése
Motor felfüggesztésének elhasználódása

A kuplung helyes használata

A kuplungpedál helytelen használata komoly következményekkel járhat a jármű élettartamára és a vezetési élményre. A kuplung túlzott csúsztatása, például emelkedőn való elinduláskor vagy alacsony sebességnél, fokozott kopást okoz a kuplungtárcsában. A kuplung pedál hanyag kezelése a biztonságot is veszélyeztetheti.

Beesett a kuplung pedál 😬

A kuplungpedál finom kezelése kulcsfontosságú a zökkenőmentes sebességváltáshoz. A kuplung szinkronizálása a motor fordulatszámának és a sebességváltó tengelyének fordulatszámának összehangolását jelenti. A kuplungot nem szabad hirtelen felengedni, különösen alacsonyabb sebességi fokozatokban.

A kuplungpedál helyes használata

A sebességváltó típusai és a kuplung használata

A sebességváltó típusai jelentősen befolyásolják a kuplung használatának módját és szükségességét. A kézi váltók esetében a kuplung használata elengedhetetlen minden sebességváltásnál. Az automata sebességváltók nagyrészt automatizálták a kuplung funkcióját.

Kézi váltó:

A kuplung pedál lenyomásával megszakítjuk a kapcsolatot a motor és a sebességváltó között, lehetővé téve a fogaskerekek közötti átkapcsolást anélkül, hogy károsítanánk a sebességváltót vagy lefulladnánk.

Automata sebességváltó:

Hagyományos automata váltókban van egy nyomatékváltó (torque converter), ami részben a kuplung szerepét tölti be, a vezetőnek nem kell manuálisan kuplungolni.

CVT váltó:

Ezek a váltók fokozatmentesen változtatják az áttételt, így nincs szükség hagyományos értelemben vett sebességváltásra. A kuplung szerepét itt egy speciális szerkezet, például egy kúpos tárcsa és egy szíj veszi át, ami folyamatosan változtatja az áttételt a motor terhelésének megfelelően.

Kettős kuplungos sebességváltó (DCT):

A kettős kuplungos sebességváltók (DCT), más néven duplakuplungos sebességváltók, forradalmasították a sebességváltás élményét, ötvözve az automata váltók kényelmét a manuális váltók hatékonyságával. Az egyik kuplung a páratlan fokozatokért (1, 3, 5, stb.) felel, míg a másik a páros fokozatokért (2, 4, 6, stb.) és a hátramenetért.

Sebességváltó típusa	Kuplung használata
Kézi váltó	Elengedhetetlen minden sebességváltásnál
Automata váltó	Nincs manuális kuplungolás
CVT váltó	Nincs hagyományos értelemben vett sebességváltás
DCT váltó	Automatizált kuplungolás
