A Ford Transit kardántengely csapágy hibáinak jelei
Régen szinte elképzelhetetlen volt autó kardántengely nélkül. Manapság azonban a legtöbb személyautó és egyre több kisteherautó is elsőkerékhajtású, így sokan talán soha nem is találkoznak kardánproblémával. Mivel mechanikai elem, nagy valószínűséggel egyszer elromlik.
De mi is pontosan a kardántengely, és mire való a kardáncsukló? Nagyon leegyszerűsítve, a kardántengely egy olyan mechanikus alkatrész, amely forgatónyomatékot visz át forgó elemek között. Fontos tulajdonsága, hogy nem merev, ezért alkalmas egymással szöget bezáró elemek összekötésére is.
A kardánt Európában egy olasz matematikusról, Gerolamo Cardanóról nevezték el, bár angol nyelvterületen elterjedtebb a "propeller shaft" vagy "driveshaft" elnevezés. Cardano a XVI. században élt, de a róla elnevezett tengely valószínűleg nem az ő találmánya, hiszen sokkal korábban is ismerték ezt a megoldást. Leonardo da Vinci is használta rajzain.
Aki néha kezébe vesz szerszámot, az már biztosan használt ilyen egyszerű, kardánkeresztes meghajtótengelyt. Erre a feladatra, a dugókulcs tengelyének megtörésére tökéletesen alkalmas egyetlen kardáncsukló beépítése. A nyomatékot, amit a kulccsal létrehozunk, simán átviszi, sőt, a tengely elfordulását is továbbítja.
Baj csak akkor van, ha már számít, hogy mindkét végén egyforma legyen a tengely sebessége. Ugyanis a kardáncsukló (ha az általa összekötött tengelyek nem egy vonalban állnak, vagyis szöget zárnak be) egymagában nem képes állandó sebességet továbbítani, mivel úgynevezett szögsebesség-átviteli hibája van. Nagyon leegyszerűsítve ez azt jelenti, hogy egy állandó sebességgel forgó tengelyre kötött kardáncsukló utáni tengelyrész sebessége szinuszosan hullámozva változni fog.
Ez a változás randa vibrációkat, mechanikai sérüléseket okozhat, ezért egy másik kardáncsukló alkalmazásával szokás a szögsebesség-átviteli hiba méregfogát kihúzni. Illetve lehet még homokinetikus csukló alkalmazásával is, de most maradjunk a kardánoknál, mert végleg összezavarodunk.
Ilyen, két-, vagy többcsuklós megoldást alkalmaznak az autók, teherautók hajtásláncában, a váltómű és a meghajtott tengelyek között. Hogy miért van rá szükség? A régi-régi, hagyományos felállásban, ugye, a kocsi orrában van a motor, hozzácsavarozva a váltó, az autó hátuljában meg van egy merev tengelyünk, ami a kerekeket hajtja meg.
Ha minden elemünk - a motor-váltó egység és a tengely is - fixen lenne rögzítve a tökéletesen merev alvázhoz, akár egyszerű tengellyel is összeköthetnénk őket. De a kocsi tengelyei rugóznak, az alváz csavarodik, a motort és a váltót rugalmas gumibakokra rögzítik, így lehetetlen megoldani, hogy mindig, minden egy síkban, egy tengelyen fusson.
Van még egy dolog, amit nem szabad elfelejtenünk: a járművekbe beépített kardántengelyek két végpontja nem csak eltérő szögben állhat, de a távolságuk is változhat. Ezért egy csúszóperselyt is szokás beépíteni a rendszerbe, így a tengelyek egymásba csúszásával téve lehetővé a tengelyirányú mozgást.

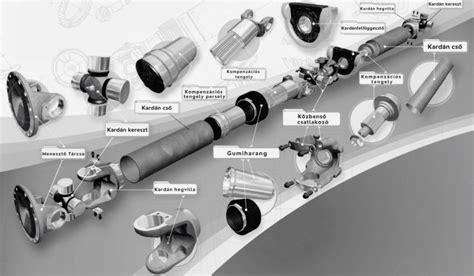

Mostanra elértük, hogy az egyszerű tengely bonyolult gépelemmé változzon, amibe igen sok, precízen megmunkált, jó anyagminőségű alkatrészt építettek be (hosszbordás tengely, kardánvilla, kardánkereszt a csészékkel és tűgörgökkel, stb).
Amelyek használat során folyamatosan forognak, akár percenként többezres fordulaton, esetenként őrületes forgatónyomatékot visznek át, éri őket sár, víz, fagy. Szóval, kopnak, törnek, rozsdásodnak, csavarodnak, elromlanak.
Egy nem tökéletesen működő kardántengely többféleképpen is a sofőr tudtára adhatja, hogy valami nem frankó. Jöhet a kocsi fenéklemeze, kardánalagútja felől morgás, ropogás, daráló hang, csattogás, csattanás, esetleg síri csend. Utóbbi csak akkor utal komoly bajra, ha járó motor és valamelyik kapcsolt sebességi fokozat ellenére nem mozdul az autó.
Nekem már majd' mindegyikhez volt szerencsém. Morgás, daráló hang a megkopott kardánfüggesztő csapágynak volt köszönhető. Egyszer irdatlan csattanás, majd csattogás jött az öreg Capri alól - a kardánkereszt kiköpte a kis tűgörgőket. A Transit buszban meg csúnya vibrációkkal küzdöttem a kopott kardánkeresztek miatt. Egyedül a kardántörést úsztam meg eddig, remélem, ez így is marad.
A felfüggesztő csapágyat, annak gumiágyát kicserélni nem volt nagy mutatvány, magam is megoldottam. Sőt, a Capriban az egyik kardánkeresztet is magam cseréltem. Ebbe a Transitba a gyári négyfokozatú helyett egy overdrive-os (ez egyfajta áttétel-többszöröző) váltót szereltem, de a hozzá való kardánja nem volt meg, csak egyes elemei, így egy vidéki Transit-gurutól szereztem egy elvileg bele való komplett tengelyt. Ez óriási szerencse volt, mert a meglévő alkatrészek toldására, átalakításra riasztó összegeket mondtak az általam felkutatott szakik.
Miután beszereltem a tengelyt, egymás után fosták össze magukat a kardánkeresztek, de ezeket pillanatok alatt lehetett cserélni, hiszen Seeger-gyűrűk tartották őket a helyükön. Egyedül az aggasztott, hogy úgy éreztem, a csúszóperselyben nem csúsznak eléggé egymásba az alkatrészek. A keresztek cseréje után a kocsi szépen futott, de pár ezer kilométer után ismét remegni kezdett a kardán.
Szerencsére egyik barátom, Ubulka (aki továbbra sem azonos a TC saját komment-trolljával) éppen pár héttel korábban kényszerült (természetesen egy öreg csőrös Transit miatt) kardános műhelyt keresni, és talált is egy olyan társaságot, ahol a vállalási összeget leírva nem kapott szívrohamot. Pedig anyagi kérdésekben ő elég érzékeny.
Így jutottam a Hidropresshez, ahol hidraulikai alkatrészek és kardántengelyek gyártásával, felújításával foglalkoznak. Van munkájuk rendesen.
Igaz, egyre kevesebb a hátsókerék-hajtású személyautó, de azért van pár típus, amelyiknél ragaszkodnak ehhez a rendszerhez, meg sok régebbi autó (öreg Mercik, BMW-k, Ladák, Sierrák, Scorpiók, Omegák, stb.) is fut még ilyen, nem beszélve a terepjárókról, összkerekes személyautókról, kisteherautókról, teherautókról és kamionokról, ne adj' isten motorkerékpárokról.
Nem ők az egyetlen műhely az országban, van több cég is, amelyik hasonló tevékenységet folytat. Nem véletlen a létezésük, a kardán-felújításhoz, átalakításhoz sok tapasztalat és speciális gépek is kellenek.
A keresztek szerelését többtonnás nyomás kifejtésére alkalmas présekkel végzik, a precíziós illesztésekhez egyedileg gyártott Seeger-gyűrűket készítenek egy síkköszörű segítségével, de a masszívabb, makacsabb tengelyek rögzítéséhez is speciális szerszámuk van. Az alkatrészek összehegesztése is célgépet és gyakorlatot kíván.
Szinte minden szolgáltatást igénybe vettem, mivel a kétes minőségű függesztő csapágy már morgott, a két, legutóbb cserélt keresztet ki kellett hézagolni (ez a bizonytalan illeszkedés okozhatta a vibrációkat). Sőt, ha már ott voltam, a hátsó tengely csövét kicseréltettem egy hosszabbra, így az egész hóbelevancot ki is kellett egyensúlyozni.
A cső cseréjére azért volt szükség, hogy az egymásba csúszó elemeket jobban össze lehessen tolni, és így stabilabb legyen a kapcsolatuk (de azért persze maradjon elég tér az esetleges méretváltozás kiegyenlítésére).
A kész kardánt beszereltem a kocsiba (nagyon figyelve, hogy a két tengelyt a jelöléseknek megfelelően illesszem), megjártuk vele Mannheimet oda-vissza, sőt, kicsit a Slovakiaringen is gurultunk vele. Tökéletesen működik, miért is ne tenné, csak egyszerű rutinmunka volt.
Ha kell, teljesen új kardántengelyt is tudnak gyártani, akár speciális gépek tengelyeit is tudják javítani. Igaz, ahhoz az általam fizetett 47 ezer forint (plusz áfa) összeg sokszorosára lesz szükség. Láttam olyan tengelyt, aminek a gatyába rázása egymilliós nagyságrendű lesz, mert a gigantikus kereszt mellett a villákat is cserélni kellett.
Egy biztos: ha bármelyik kocsim kardánja elkezd rendellenesen viselkedni, mostantól inkább szakműhelyre bízom a dolgot, ha nem kell nagy munkát csinálni rajta (mint most a csőcserét). Egy egyszerű kereszt-csere és centrírozás nem kerül annyiba, hogy érdemes legyen kockáztatni a sima működést.
Kardán hiba
A kardántengely felfüggesztő csapágy hibái
A kardántengely felfüggesztése (más néven csuklós tengely csapágyazása vagy kardántengely középcsapágya) a jármű hajtásláncának egyik kulcsfontosságú eleme. Feladata a kardántengely stabilizálása és alátámasztása, amely a nyomatékot a sebességváltótól a hátsó differenciálműhöz továbbítja.
A kardántengely egy hosszú forgó rúd, amely összeköti a váltót a hátsó tengellyel. Annak érdekében, hogy ne hajoljon meg vagy ne rezegjen, a kardántengely felfüggesztése középen vagy több ponton is megtámasztja azt. Ez az egység egy csapágyból, gumiból készült szilentből és egy fém konzolból áll, amelyet a jármű alvázához rögzítenek.
Típusai:
- Klasszikus csapágyazás - a legtöbb hátsókerék-meghajtású vagy összkerékhajtású személyautóban megtalálható.
- Kétrészes kardánfelfüggesztés - hosszabb tengelyek esetén (pl.
A kopott vagy sérült felfüggesztés különböző tünetekkel jár, főleg elinduláskor vagy sebességváltáskor. A csere során a teljes kardántengelyt le kell szerelni, ezért ajánlott szervizben vagy megfelelő szerszámokkal végezni. Az új alkatrésznek az eredetivel azonos méretűnek és típusúnak kell lennie.
Normál használat mellett a kardánfelfüggesztés élettartama 150 000-250 000 km. Az élettartamot befolyásolja a vezetési stílus, az útminőség, valamint a nedvesség és só hatása.
A kardántengely felfüggesztése apró, de rendkívül fontos alkatrész, amely befolyásolja a vezetési komfortot és a hajtáslánc élettartamát. A hibás felfüggesztés rezgéseket, zajt és meghibásodást okozhat. Érdemes ezért megbízható márkájú, minőségi alkatrészbe fektetni.
A kardánfelfüggesztés fontos szerepet tölt be az autó meghajtásában és stabilizálásában, különösen a hátsó tengelyt követő felfüggesztési rendszerben. A csapágyak a kardánfelfüggesztésben olyan alkatrészek, amelyek lehetővé teszik a kardántengelyek sima és hatékony forgását, ezáltal hozzájárulva az autó dinamikus és stabil vezetéséhez.
A kardánfelfüggesztő csapágy hibáinak gyakori okai közé tartozik a kopás, a sérülés vagy a túlzott terhelés. Ezek a csapágyak állandó mozgásnak vannak kitéve, különösen akkor, amikor az autó úthibákon halad vagy fordul. Ennek eredményeként idővel kopnak és elveszítik a megfelelő működésükhöz szükséges simaságot és stabilitást.
A kardánfelfüggesztő csapágy hibáinak tünetei:
- Furcsa zajok vagy kopogások észlelése az autó hátsó részén, különösen gázadáskor vagy gyorsuláskor.
- Zavaró zajok megjelenése vezetés közben: különféle zörgéseket, kattogásokat, zúgást, kopogó, morgó, csattogó, búgó, zümmögő hangokat hallhatunk az teherautó aljáról.
- Rezgések: Az elhasználódott kardántengelyek rezgéseket is okozhatnak. Ha érezzük, hogy a teherautó rezeg vagy rázkódik haladás közben, akkor az is utalhat a teherautó kardántengely hibájára.
A kardánfelfüggesztő csapágy hibáinak kezelése általában szakszervizben vagy autójavító műhelyben történik. A javítási folyamat általában magában foglalja a hibás csapágyak cseréjét vagy javítását, valamint más érintett alkatrészek, például a kardántengelyek vagy a felfüggesztési rendszer ellenőrzését és szükség esetén cseréjét.
Fontos megérteni, hogy a kardánfelfüggesztő csapágy hibája komoly probléma lehet, amely hatással lehet az autó biztonságára és teljesítményére.
A kardánfelfüggesztő csapágy hibáinak elkerülése érdekében fontos az autó rendszeres karbantartása és a kopó alkatrészek időbeni cseréje. Ezenkívül a járművet mindig megfelelően kell használni és kezelni, hogy minimalizáljuk a túlzott terhelést vagy a durva vezetési körülményeket, amelyek hozzájárulhatnak az alkatrészek kopásához és meghibásodásához.
Amikor az autó hibajeleket mutat, fontos, hogy ne csak a nyilvánvaló tünetekkel foglalkozzunk, hanem alaposan vizsgáljuk meg azok okait.
A kardántengely vizuális ellenőrzése
Az első és legkézenfekvőbb lépés az, hogy alaposan megvizsgáljuk a kardántengelyt. Keresse meg az esetleges sérüléseket, repedéseket vagy deformációkat.
A modern járművek számos szenzort tartalmaznak, amelyek információt szolgáltatnak a jármű állapotáról.
További diagnosztikai eszközök:
- Ultrahangos diagnosztika: Az ultrahangos diagnosztika egy haladó technika, mely a hanghullámokat használja az alkatrészek állapotának vizsgálatára.
- Dinamikus egyensúlyozás: Ezzel a technikával ellenőrizhetjük, hogy a kardántengely egyensúlyban van-e.
Összefoglalva, a kardántengelyek hibáinak felismerése és diagnosztizálása kritikus lépés az autó megfelelő működésének biztosításához. A fenti jelek és technikák segítségével időben felfedezhetjük a problémákat, így elkerülve a súlyosabb hibák kialakulását és a drágább javításokat.
A teherautó kardántengely gyakori hibái
- Kopás: A kardántengelyek kopásának leggyakoribb oka a hosszú távú használat és a nagy teherbírás.
- Törés: A teherautók hajtásrendszerében fellépő erős terhelés, gondatlan használat és mechanikai igénybevétel miatt előfordulhat, hogy a kardántengely törésnek indul.
- Csuklóhiba (keresztes vagy golyós): A kardántengelyek csuklói hajlamosak elhasználódni vagy meghibásodni, különösen ha nem megfelelően karbantartottak. Ezekben vannak a keresztek. Elkopik, kifordul a csésze belőle, eltörik - ha elöregszik. A villás része eltörik, kipattan belőle egy darab a feszültségtől. 6-8-10 golyós csuklók vannak általában a kardánok végeinél. Ezek biztositják itt a hosszirányú tágulást és a kardán forgásából adódó kilengéseket is. Porvédő szerepük van, és ezek elszakadnak, kitöredeznek, ha már elöregedtek, vagy sérülés éri őket, és így nem tudják a feleadatukat ellátni, így a csuklók belsejébe jut a szennyeződés és ott okoz további hibalehetőségeket.
- HARDY tárcsa: Ez egy kis fém hüvely. A hardy tárcsa csillagának a közepén egy központosító persely helyezkedik el, és ez adja a tengely központját. Ezek általában idővel megkopnak és nem tudja lötyögésmentesen biztosítani a központot.
- Középső függesztő csapágy: Ez biztosítja a kardántengely középső rögzítését az alvázhoz. Ez áll: - gumiágy, csapágy, kengyel - tartó ház. A csapágy és a gumiágy kikopik és megkeményedik, a tartóház eltörik, elreped, horpad, csavarodik. A hüvely vagy a tengely (apa-anya) része is, vagy megkopik a használat során és lötyögni kezd.
