Az abroncsnyomás-ellenőrző rendszer (TPMS) egy elektronikus rendszer, amely a pneumatikus gumiabroncsokon belüli légnyomást a különböző típusú járműveken figyelemmel kíséri.
A TPMS a valós idejű gumiabroncsnyomás-információkat a járművezető felé továbbítja, akár egy mérőeszközön, egy piktogramon vagy egy egyszerű alacsony nyomású figyelmeztető lámpán keresztül.
A TPMS kétféleképpen osztható meg: közvetlen (dTPMS) és közvetett (iTPMS). A TPMS-t OEM (gyári) szinten, valamint egy utángyártott megoldást is biztosítják.
A TPMS alkalmazásának célja kettős: elsőként növeli a biztonságot, hiszen a kimutatások szerint sok baleset történik amiatt, hogy rossz guminyomással közlekednek az autósok. A másik cél pedig a fogyasztás megfelelő szinten tartása és a környezetvédelem. Nem mindegy ugyanis, hogy a gyárihoz képest például 30 százalékkal kisebb guminyomással autózhatunk.
A rendszer 2014 novembere óta kötelező minden újonnan forgalomba helyezett személyautóban az Európai Unió területén, így ma már szinte minden modern jármű rendelkezik vele.
A rendszer helyes működését a TPMS programozás biztosítja, amely során a szenzorokat úgy állítjuk be, hogy pontosan kommunikáljanak az autó központi rendszerével.
A TPMS (Tire Pressure Monitoring System), más néven guminyomás-ellenőrző rendszer feladata, hogy folyamatosan figyelje a jármű gumiabroncsainak nyomását. Ha bármelyik kerékben a nyomás a megengedett érték alá csökken, a rendszer azonnal jelez.
Szolgáltatásunk célja, hogy a TPMS rendszered pontosan működjön, folyamatosan figyelje a guminyomást, és időben jelezze, ha az veszélyesen alacsony.
What's Inside a Tire Pressure Monitoring Sensor? (TPMS) • Cars Simplified
A TPMS története és jogi szabályozása
Kezdetben: Az abroncsnyomásnak a jármű biztonságára és hatékonyságára gyakorolt hatása miatt, a gumiabroncsnyomás-felügyeletet (TPM) az európai piacon az 1980-as évek luxusajánlatait választotta. Néhányan azt állítják, hogy a hatékonyság-növekedés elhanyagolható.
Az első személygépjármű TPMS rendszerrel a Porsche 959 volt a PSK által kifejlesztett üreges kerékrendszerrel. 1996-ban a Renault a Scenic-t használja a Michelin PAX rendszert, és a PSA Peugeot Citroën 1999-ben úgy döntött, hogy a TPM-t a Peugeot 607 szabványnak tekintik. A következő évben (2000) a Renault elindította a Laguna II-t, amelyet TPM-mel kellett már felszerelniük.
Az Egyesült Államokban a General Motors mutatta be a TPM-et a Corvette 1991-es modellével, Goodyear gumiabroncsokkal együtt.
I. - Az EU-ban 2014. november 1-től kötelező a TPMS használata.
II. A szabályozás gazdasági és biztonsági aspektusok alapján történt. Egyrészt a nem megfelelő gumiabroncs-nyomás csökkenti a gumi élettartamát és növeli a jármű tüzelőanyag-fogyasztását, másrészt a közlekedés biztonságára is kihat, hiszen megváltozik a fékút és a jármű mozgása is rapszodikussá válhat.
IV. A rendelet csak az újonnan forgalomba helyezett járművekre vonatkozik. A TPMS járműbe kerülésével egy új visszajelző lámpa is helyet kapott a műszerfalon, ami abban az esetben világít, ha a keréknyomás nem megfelelő.
A TPMS szenzor jelzése sokak szerint nem hiba, egyesek szerint nem kell vele foglalkozni, pedig dehogynem. Persze helyén kell kezelni, ha kigyullad a lámpa a műszerfalon. Narancssárga jelzésről van szó, ami azt jelenti, hogy nem azonnal megállásra szólít fel, csak figyelemfelhívás. Arra utal, hogy probléma van a keréknyomással.
Hogy mekkora, azt a kigyulladó abroncs piktogram még nem árulja el, a jobb autók persze tizedes pontossággal, kerekenként jelzik a nyomást.
Teljesen normális, hogy hideg levegőben, vagy kemény, autópályás hajtás során, az abroncs melegedésével változik a keréknyomás, a modernebb rendszerek ezt egyébként az egyéb szenzorok által korrigálják.
Ha a jelzés felvillan, nem kell kétségbe esni és autópályán például azonnal megállni a vészsávban, hogy ellenőrizzük az abroncsokat. Egy-egy hűvösebb reggelen is gond nélkül bejelezhet a szenzor, ha a gumik az indulás előtt amúgy is megejtendő szemrevételezés szerint rendben vannak, ilyenkor is elég az első adandó lehetőségnél ellenőrizni a keréknyomást, szükség szerint azt az 1-2 tizedet belefújni, ami a hőmérséklet-különbségből is adódóan is hiányozhat.
Ha az abroncsban (hideg levegő mellett) alacsony a nyomás, fújjunk bele bátran, egy felhevült abroncsból viszont nem érdemes kiengedni az egy-két tizednyi túlnyomást, hiszen az az abroncs lehűlése után épp hiányozni fog.
Fontos, hogy ha (hiteles) mérővel beállítottuk az abroncsnyomást, utána azt szükség szerint ismertessük fel az autóval.
Egy biztos: a guminyomás szenzor lámpája ugyanúgy nem világíthat az autóban, mint például a légzsákoké vagy a blokkolásgátlóé, vagy bármilyen egyéb rendszeré.
Ha az abroncsnyomás beállítása és az utána következő, a kezelési kézikönyvben részletezett lépések után sem alszik el a TPMS kontroll-lámpája, akkor bizony előfordulhat, hogy a rendszerrel van gond. A nagyobb gumisok már jó ideje foglalkoznak javításukkal és cseréjükkel.
Közvetlen és közvetett TPMS rendszerek
III. Az indirekt rendszer az adatokat az ABS szenzorból nyeri. Az abroncsok belsejében nincsenek szenzorok. A direkt rendszernél az abroncs belsejében elhelyezett, vezeték nélküli, elemes szenzorok mérik a nyomást.
TPMS szenzorok karbantartása és cseréje
V. Az átszerelés után újra kell hitelesíteni a rendszert. Ezt az autó tulajdonosa is könnyedén el tudja végezni a gépkocsi beállításai között. Az autó kezelési kézikönyve minden esetben tartalmazza a kalibrálás menetét.
Mi az eljárás módja a téli-nyári átszereléskor, ha direkt rendszerű abroncsnyomás-ellenőrző rendszerrel van felszerelve a gépjármű és a téli gumikat külön felni garnitúrán használjuk?
Az első generációs dTPMS érzékelők, amelyek a szelepszárral integráltak, korrózióssá váltak. A fémszelep sapkák a szelepszárhoz ragaszkodhatnak, mert az eltérő fémek galvanikus korróziója miatt, az eltávolításra irányuló erőfeszítések megtörhetik a szelepszárat, elpusztítva az érzékelőt.
A szelep lefoglalása bonyolultabbá teheti a gumiabroncs szivárgásának javítását, esetleg a teljes érzékelő cseréjét.
2016-ra már új, dTPMS szervizkészletek állnak rendelkezésre a károsodott külső szelepek és szelepszárak cseréjéhez. Manapság a csere már lehetséges a gumiabroncsok és érzékelők eltávolítása, leszerelése nélkül is.
Vannak viták az utángyártott gumiabroncs tömítők kompatibilitásával, amelyek a gumiabroncsba beépített szenzorokat használnak. Egyes tömítőanyagok gyártói azt állítják, hogy termékeik valóban kompatibilisek, de mások arra figyelmeztettek, hogy a "tömítőanyag” érintkezésbe kerülhet az érzékelővel olyan módon, hogy az érzékelő működésképtelenné válik, amíg megfelelően meg nem tisztítják, nem ellenőrzik és telepítik újra.
VII/1. A nonstopgumi.hu tapasztalatai alapján elmondható, hogy ezek a szenzorok a tervezetthez képest rövidebb időt bírnak ki. A téli és nyári gumi cserénél ugyanis rendszeresen fedeznek fel korróziót a felni és a szelep találkozásánál. Egy korrodált szelep esetében sokszor nem lehet megoldani a tömítés cseréjét. Ilyenkor a teljes szelepet cserélni kell, azonban mivel az fixen egybe van építve a szenzorral, ezért új szenzorra van szükség. Ez autómárkától függően akár 15-20 ezer forintba is kerülhet. Ilyenkor csak bizakodhatunk, hogy ne kelljen több darabot kicserélni.
Dühítő a dolog, hiszen a szenzor hibátlan, mégis ki kell dobni az egészet az egység a szelep miatt. Ezt a problémát többen is felismerték, és elkezdték gyártani az utólagosan is beszerelhető és programozható szenzorokat, amelyeknek szelepei csavarkötéssel kapcsolódnak a szenzorhoz.
Hazánkban az Alcar Hungária Kft. kínálatában megtalálhatók ezek a szenzorok. A jelenlegi palettájuk a teljes európai piac kb. 80 százalékát fedi le.
A módosított TPMS szenzorok különálló szelep és szenzor konstrukciójának köszönhetően jóval kedvezőbbek hosszútávon, mint a korábban említett gyáriak. Lehetőség van ugyanis arra, hogy itt csak a szelepet cseréljük, ami lényegesen olcsóbb, mint a komplett szenzor.
A gyári első szerelésben használt szenzorokat világszerte néhány cég szállítja.

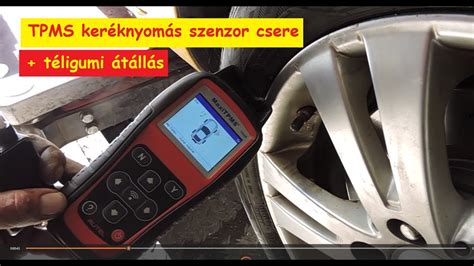

Sajnos a csere nem egy szimpla művelet, megfelelő műszer és szakember szükséges hozzá. Abban az esetben, ha utólagos, tanítható szenzort szereltetünk be, akkor klónozoni kell a gyári szenzort, továbbá egyes márkáknál az autó tanítása is indokolt lehet.

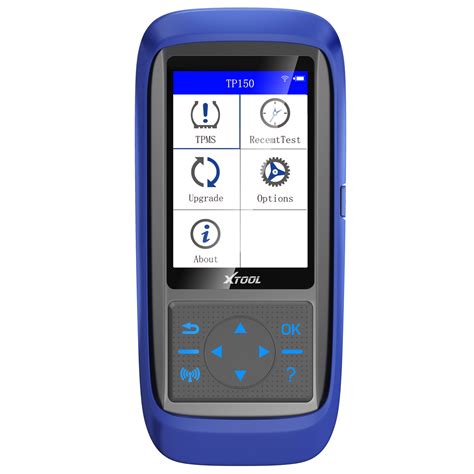

Klónozáshoz elegendő egy külső vagy OBD-s diagnosztikai eszköz használata.
Amennyiben "forgatjuk" is (eltérő helyre tesszük) a kerekeket, akkor újra is kell tanítani az autóval, hogy melyik felni/szenzor hova került, ez további programozgatást követel meg.
Tudniillik ezek az eszközök komolyabb összegbe kerülnek, és kezelésükhöz szakértelem is szükséges, emiatt nem lehetséges az, hogy a felhasználó otthon végezze el ezeket a műveleteket.
Gyári TPMS szenzorok: A gyári elsőszerelésű TPMS szenzorok csak az adott autótípushoz vagy az adott márka típusainak egy szűk köréhez használhatók. A gyári szenzorok adatai nem módosíthatók ezért új szenzor beszerelésekor minden esetben szükséges a szenzorazonosítóknak a járművel történő újratanítására. Egyes gyártmányoknál a szenzor és a szelep között nincs oldható kötés, így az utóbbi sérülése esetén a teljes egység cseréje szükséges.
Univerzális TPMS szenzorok: Az univerzális TPMS szenzor alatt az utánpótlás piac számára fejlesztett, az eredeti gyári szenzorok pótlására használható szenzorokat értjük. Egy univerzális szenzor mindig többféle autótípushoz is használható, szemben a gyári szenzorokkal. Az univerzális szenzorok flexibilis megoldást kínálnak az autók széles körét kiszolgáló szervizek számára, de az eltérő fajták tulajdonságai között a gyakorlati felhasználást befolyásoló fontos különbségek vannak.
Univerzális TPMS szenzorok típusai
A; Előre programozott, többcélú szenzorok: A szenzor gyárilag programozott, és egy-egy típusa több járműtípushoz szükséges protokoll szerint TPMS Manager adatokat továbbít. Ezért nem igényel sem konfigurálást sem programozást. Több típus készletezése szükséges. Mivel a szenzor azonosító nem módosítható, ezért az újratanítás minden esetben szükséges.
B; Konfigurálható szenzorok: Ezek a szenzorok a járműlefedettségtől függően számos autótípus protokollját tartalmazzák. A felhasználás során egy alkalmas TPMS eszközzel ezek közül kell kiválasztani és aktiválni a megfelelőt. Ezt a folyamatot nevezik konfigurálásnak. A gyártás során a szenzorra írt programok száma utólag nem bővíthető, tehát a szenzor nem aktualizálható. A konfigurálás során a szenzorazonosító módosítható, tehát lehetőség van a gyári azonosító másolására és a gyári szenzor klónozására is. A konfigurálható szenzorok prémium kategóriáját a Huf IntelliSens típusa képviseli, amely a legnagyobb lefedettséget kínálja és az összes ismertebb TPMS eszközzel konfigurálható. A kiválasztott program a későbbiekben is bármikor módosítható. Más konfigurálható típusok, mint például a T-pro nem rendelkeznek ilyen széles körű eszközkompatibilitással és a használatba vételt követően csak nagyon rövid ideig lehetséges a kiválasztott protokoll módosítása.
C; Programozható univerzális szenzorok: A szenzor gyárilag semmilyen programot nem tartalmaz. A szükséges programozás a felhasználás helyén történik, az adott típus programozására alkalmas eszközzel. A programozható szenzorok a legrugalmasabb megoldást jelentik a gumiszervizek számára, amelyeknek az autótípusok széles TPMS Manager köréhez kell a gyári TPMS szenzorok azonnali pótlását vagy új szenzorokat biztosítaniuk. A programozható univerzális szenzorokkal alacsony készlettel is magas járműtípus lefedettség biztosítható. A két meghatározó típus, az Alligator sens.it és a Schrader EZ-sensor típusokkal együtt 90% feletti azonnali kiszolgálási szint érhető el.
- Alligator sens.it programozható univerzális szenzor: Az RS03 az autótípusok egyre növekvő hányadához biztosít az elsőszerelt szenzorokkal egyenértékű megoldást. A szenzor gyárilag nem tartalmaz semmilyen programot, a programozás a szervizben történik az éppen aktuális igény szerint.
- Schrader EZ-sensor, programozható univerzális szenzor: Az EZ-sensor a vezető első szerelői beszállító által az utánpótláspiac részére kifejlesztett univerzális, programozható szenzortípus.
- HUF IntelliSens konfigurálható univerzális szenzor: Az IntelliSens a prémium szegmensben jelentős elsőszerelői beszállító német gyártó, a Huf utánpótláspiac számára kifejlesztett terméke. A legtöbb ismert és népszerű TPMS eszközzel konfigurálható.
E; OE szenzorok: A utánpótláspiaci TPMS szenzorok jelenleg nem nyújtanak minden autótípushoz megoldást. Egyes esetekben a pótlás vagy egy második kerékgarnitúra TPMS szenzorokkal történő felszerelése csak az eredeti szenzorok használatával oldható meg. Ezek a szenzorok tartalmazzák az adott autótípushoz szükséges protokollt így programozásra vagy konfigurálásra nincs szükség. Mivel a gyári szenzorok azonosítója nem módosítható ezek használatakor az újratanítás nem kerülhető el.
F; Szelepek: Az ALLIGATOR sens.it alumínium szelep gyári szerelésű alkatrészként már sokmillió autóban bizonyította megbízhatóságát. A szabadalmaztatott félgömb kialakítású csatlakozásnak köszönhetően a szelep és a szenzor pozíciója egymáshoz képest 12⁰ és 40⁰ között állítható. Ennek betudható, hogy a sens.it szelep és szenzor csaknem valamennyi lemez és könnyűfém felni típusba probléma nélkül beszerelhető. A sens.it szelep és szenzor szállítása külön, nem összeszerelve történik. A szelep a szenzorhoz egy, a szelep tartozékaként szállított TORX fejű csavarral rögzíthető a kívánt pozícióban. A szenzort rögzítő csavar és a szeleprögzítő anya azonos meghúzási nyomatéka gyorsítja és egyszerűsíti a szerelést.
A TPMS szervizkitek és a kerékszerelés
VII/2. A gumiabroncsok átszerelése során magától értetődő a régi gumiszelepek újra történő cseréje. Biztonsági okokból ugyanígy szükséges a TPMS fémszelepek felújítása is. A TPMS szenzorral rendelkező kerekek gumiabroncsainak átszerelésekor vagy az eredeti szenzor másik kerékbe történő átépítésekor gyári előírás a kopásnak kitett alkatrészek cseréje. Ehhez kis alkatrészcsomagok, úgynevezett TPMS SZERVIZKITEK állnak rendelkezésre.
A gyárilag beépített, különböző gyártóktól származó TPMS szelepek eltérnek egymástól, ezért a szervizeknek többféle szervizkitet is készleten kell tartani ahhoz, hogy a felmerülő szervizfeladatokat szakszerűen el tudják végezni.
Gumiszeleppel egybeépített TPMS szenzor esetén a teljes szelep cseréjére van szükség, azonban ez nem mindig beszerezhető. Ilyenkor esetenként a gumiszelep fémszelepre történő cseréje lehet a megoldás.
A TPMS manager termékprogramjában szereplő Alligator szervizkitek a gyárilag szerelt SCHRADER, HUF-BERU, CONTI-VDO, PACIFIC, LEAR és TRW gyártmányú TPMS egységekhez kínálnak egyszerű, első szerelői minőségű megoldást.
A direkt TPMS rendszerű autók kerekeinek szerelése, a rendszer működőképességének fenntartása megfelelő műszaki felkészültséget, új típusú eszközök használatát és új ismereteket tesz szükségessé. A szükséges többletmunkák miatt, a feladat típusától függően különböző mértékben megnő az egy autóra fordított szervizidő.
A STARTER KIT jó választás és biztosan megtérülő befektetés a TPMS szervizfeladatokra fokozatosan felkészülni kívánó, bevált megoldást kereső gumiszervizek számára. A programozó padon kívül 8 db univerzális RS3 szenzort és 8 db hozzávaló speciális fém szelepet is tartalmaz.
