Hogyan azonosítsuk a fázis-, nulla- és földvezetéket egy 220 V-os hálózatban?

Ebben a cikkben azt vizsgáljuk meg, hogyan lehet egy 220 V-os hálózatban azonosítani a fázis-, nulla- és földvezetéket.

Sokan szembesülnek azzal a problémával, hogy egy elektromos hálózatban megkülönböztessék a fázist, a nullát és a földet, különösen akkor, ha a vezetékek színe nem egyértelmű. A következőkben bemutatjuk a legegyszerűbb módszereket, melyek segítenek az azonosításban.

A fázis azonosítása fázisceruzával

A fázisvezető megállapítása nem bonyolult feladat, ehhez a fázisceruza a legalkalmasabb eszköz.

Legegyszerűbben egy fázisceruzával kereshetjük meg a fázist. A fázisceruza egy műanyag nyelű csavarhúzóra emlékeztet. A fémes érintkező részt a vezetékhez érintjük, miközben a fázisceruza végét hüvelykujjal nyomva tartjuk. Ha a fázist vizsgáljuk, a ceruza belsejében világítani fog egy picike izzó.

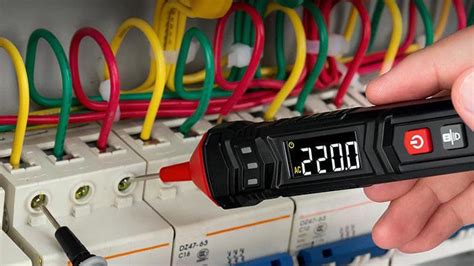

Fázisceruza használata

Irodalom és technológia: Ady Endre esete

A nulla és a föld megkülönböztetése

Miután a fázist azonosítottuk, a nulla és a föld megkülönböztetése következik. Ez már egy kicsit bonyolultabb feladat.

Semmiképpen nem tudjuk eldönteni, melyik a föld és a nulla, miután a harmadik szálat beazonosítottuk fázisnak. Ennek oka, hogy a villanyórában a két vezeték össze van kötve.

Van egy általában működő módszer a nulla-föld eldöntésére:

Tegyünk emberes terhelést egy olyan szakaszra, ahol egyértelmű, hogy melyik a nulla.
Ezek után a nulla és valamely földelt tárgy között (pl. vízcső) mérjünk feszültséget, majd a föld és egy földelt tárgy között is mérjünk.

Mivel a nullán most jelentős áram folyik, fog rajta feszültség esni. Persze a pontosság attól fog függni, hogy a terhelés nullája milyen hosszú és az ismeretlen vezeték hol csatlakozik hozzá.

Fontos: Nullázott hálózat esetén elvileg mindegy, melyik a föld, de a gyakorlatban nem!

Autóbontók a környéken

Ha a fázis és a föld közé próbalámpát kötünk, és van Érintésvédelmi relé (ÉV relé), akkor az le fog kapcsolni, mert a földvezetéken áram folyik, igaz, minimális (kb. 30 mA már nem megengedett). Ha van ÉV relé, akkor amelyiknél lecsapja, az a föld!

Ha nincs ÉV relé, akkor fogjunk egy mérőműszert, mérjük ki, melyik a fázis. A másik két vezetéket ellenállásmérő üzemmódban mérve tudjuk megnézni pl. a radiátorcsőhöz képest. Amelyik vezetéken kisebb ellenállást mérünk a csőhöz képest, az lesz a védővezető.

Figyelem: A saját magunk és embertársaink életvédelme érdekében ne nyúljunk a villamos hálózathoz, ha ilyen kérdéseink vannak, mert ezekből csúnya balesetek származhatnak!!!

Nullázott hálózat és a PEN vezető szétválasztása

A nullázott hálózatokban a PEN vezetőt szétválasztják, ebből lesz egyszer a Nulla és a PE, más néven védővezető, amit hozzákötnek földelőhálózathoz (szonda). A szétválasztás után összekötni szigorúan TILOS!!!!

Az alábbi táblázat összefoglalja a legfontosabb tudnivalókat:

Renault Clio I alkatrészek

Vezeték típusa	Azonosítás módja	Fontos tudnivalók
Fázis	Fázisceruza	A ceruza világít, ha fázist érint.
Nulla	Feszültségmérés terhelés alatt	A nullán feszültség esik, ha áram folyik rajta.
Föld	Ellenállásmérés földelt tárgyhoz képest	Kisebb ellenállás a földelt tárgyhoz képest.
PEN	Szétválasztás után Nulla és PE (védővezető)	Szétválasztás után összekötni TILOS!

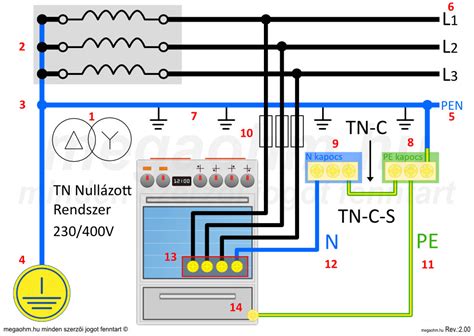

TN rendszer: a PEN vezető szétválasztása

Reméljük, ez a cikk segített tisztázni a fázis-, nulla- és földvezetékek azonosításának módjait. Ne feledjük azonban, hogy az elektromos munkák veszélyesek lehetnek, ezért ha bizonytalanok vagyunk, forduljunk szakemberhez!
