Rugalmas Hosszbordás Szíjak Tulajdonságai és Alkalmazásai
A szabványos hosszbordás (mikrobordás) szíjak egyesítik a laposszíjak és az ék profilú szíjak előnyös tulajdonságait. Éppen ezen kialakítás miatt a hosszbordás szíjak egyesítik a laposszíjak és az ékszíjak előnyös tulajdonságait.
A Hosszbordás Szíjak Előnyei
A hosszbordás szíjak számos előnnyel rendelkeznek:
- Kis helyen elférnek.
- Nem igényelnek nagy tárcsát.
- Nagy tapadófelülettel rendelkeznek, így nagy erőket tudnak átvinni.
- Magas szíjsebesség érhető el velük.
- Nem érzékenyek a lökésszerű igénybevételre.
- Egyenletesen oszlik el a terhelés a szíj felső felületén.
- A kis vibráció mellett a hajtás sima futású.
- Kisebb átmérőn tudnak átfordulni, így jelentősen költséghatékonyabbak.
Felépítés és Anyaghasználat
A hosszbordás szíjak általában gumiból készülnek. Készülnek hosszbordás szíjak poliuretánból is, általában speciális feladatokra. Méreteik a gumi szíjakéval megegyezőek (Kivéve a TB2, mert ennek 2mm az osztása.). A poliuretán PJ szíjak külső felén általában keresztirányú bevágásokat találunk.

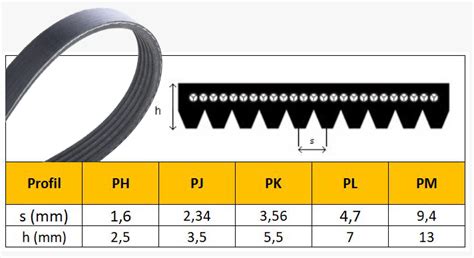

A szíj vastagsága és a hosszbordák középpontja közötti távolság alapján különböző szabványos típusokat különböztetünk meg. Ha a szíjra a P betűvel kezdődő, kétbetűs jelölés van feltüntetve, akkor a szíj mérete metrikus számként értelmezhető. Ha a szíjra csak egy betű (J, K, M) van rányomtatva, akkor az utána szereplő szám collméretként értelmezhető.
Különböző Profilú Hosszbordás Szíjak
Öt féle bordaosztással készülnek. A leggyakoribb típusok:
- PH profil: Elsősorban háztartási nagygépekben (mosógép, szárítógép) alkalmazzák. Profilmagasságuk 2,6mm, osztásuk 1,6mm bordaközéptől-bordaközépig mérve. A hosszbordák ékszöge 40 fok.
- PJ profil: Elsősorban kisebb kompresszorokon, autóipari motorokon alkalmazzák. Profilmagasságuk 3,5mm, osztásuk 2,34mm bordaközéptől-bordaközépig mérve. Felépítésük gyakorlatilag megegyezik a szabványos ipari PJ szíjakkal, de rugalmas erőhordozó szállal készülnek.
A modern mosógépek hajtásai is ezzel a típussal kerülnek ki a gyártósorról. Ebben az esetben általában eltérnek a gyártók a kereskedelmi forgalomban kapható mikrobordás szíjaktól.
Rugalmas (Elasztikus) Kivitel
Rugalmasságuk miatt olyan hajtásokra is felhelyezhetők, ahol nem állítható a tengelytáv. A PJ profilú elasztikus hosszbordás szíjak rugalmas erőhordozó szállal készülnek.
A Megadyne gyár hosszbordás szíj termékei közül a POLY-V Belts termékcsalád remekül alkalamazható nagy páratartalmú környezetben. Ezentúl felhasználható -30°C és +80°C között és kapható elasztikus kivitelben is, így fix tengelytávolságokra is megfelel.
Felhasználási Területek
A hosszbordás szíjak előtérbe kerültek az autóiparban. Az utóbbi idõszakban szinte csak ezzel a típusú szíjjal szerelik a gépkocsikat.
A PH profilú elasztikus hosszbordás szíjakat elsősorban háztartási nagygépekben (mosógép, szárítógép) alkalmazzák. A PJ profilú elasztikus hosszbordás szíjakat elsősorban kisebb kompresszorokon, autóipari motorokon alkalmazzák.
Lépések: Focus 2 hosszbordás szíj csere
VW SHARAN 1 hosszbordás szíj csere [ÚTMUTATÓ AUTODOC]
Forgalmazás és Rendelés
A hosszbordás szíjak a gyártóktól méretenként egy-egy 200-300 borda széles csévében (sleeve) kerülnek kiszállításra. A végleges bordaszám a vevőrendeléskor kerül levágásra. Ezekre a szíjtípusokra az egyedi gyártás miatt a visszaigazolás kiküldése után nem fogadunk el elállást a vevő részéről.
Ez a termék csévében kerül tárolásra, a vevő rendelésekor egyedileg kerül levágásra.
Ha a szíjra a P betűvel kezdődő, kétbetűs jelölés van feltüntetve, akkor a szíj mérete metrikus számként értelmezhető. Ha a szíjra csak egy betű (J, K, M) van rányomtatva, akkor az utána szereplő szám collméretként értelmezhető.
