DMX LED vezérlés alapjai

Manapság már nem csak a nagy színházak, koncerttermek és tévé stúdiók színpadain találkozhatunk színes, villogó lámpákkal. Üzletek kirakatai, házibulik, de akár egyszerű otthoni dekorációk részét is alkothatják LED csíkok, PAR lámpák, LED BAR-ok és szinte bármilyen fénytechnikai eszköz egészen a robotlámpákig. Ezeknek professzionális vezérlése pedig elsőre nagyon bonyolultnak tűnhet, igényel némi tudást, így nem véletlen, hogy napi szinten kapunk ezzel kapcsolatban kérdéseket.

Kezdjük ott az egészet, hogy egy fény vezérlése sokféleképpen történhet. Legegyszerűbb esetben egy távirányítót kapunk hozzá, aminek segítségével mint egy tévét, kapcsolgathatjuk a beállításokat.

A színpadi világítás és professzionális fényeffektek világában nap mint nap találkozunk olyan technológiai megoldásokkal, amelyek látványos produkciók megvalósítását teszik lehetővé. Mögöttük azonban egy precíz, digitális kommunikációs rendszer áll, amely évtizedek óta meghatározza az iparág standardjait.

A DMX protokoll egy olyan digitális kommunikációs szabvány, amely lehetővé teszi különböző világítástechnikai eszközök központi irányítását és szinkronizálását. Ez a rendszer forradalmasította a fényeffektek vezérlését, mivel egyetlen vezérlőegységgel akár több száz különböző lámpát és effekteszközt is kezelhetünk egyidejűleg.

Ebben az átfogó útmutatóban részletesen megismerkedhetsz a DMX vezérlők működési elvével, gyakorlati alkalmazási területeivel és a sikeres implementáció kulcsaival. Megtudhatod, hogyan épül fel egy DMX rendszer, milyen típusú eszközök közül választhatsz, és hogyan hozhatod ki a maximumot ezekből a technológiákból.

Hatékony padlófűtés beállítás - Danfoss

A Digital Multiplex (DMX) protokoll 1986-ban született meg az USITT (United States Institute for Theatre Technology) kezdeményezésére, és azóta az DMX512 néven vált ismertté a világítástechnika területén.

A DMX rendszer felépítése és működése

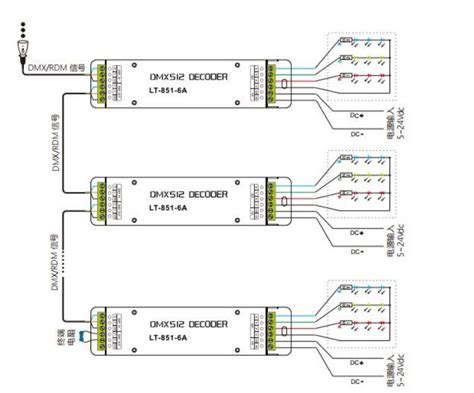

A DMX rendszerek egy vezérlőből (kontroller vagy szoftver), kábelekből és DMX-kompatibilis fényekből állnak. Az adatok egyirányúan haladnak a vezérlőtől a lámpákig egy 512 csatornás (univerzumként ismert) rendszeren keresztül.

A DMX kommunikáció alapvetően soros adatátvitelen alapul, ahol az információ digitális csomagokban utazik a vezérlőtől a fogadó eszközök felé. Az adatátvitel során minden csatorna 8 bites értéket kap, ami 0-tól 255-ig terjedő tartományt jelent. Ez a felbontás elegendő a legtöbb világítástechnikai alkalmazáshoz, hiszen 256 különböző intenzitási szintet tesz lehetővé csatornánként.

A DMX rendszerben minden egyes eszköz egyedi kezdőcímet (start address) kap, amely meghatározza, hogy a 512 csatorna közül melyikeket fogja használni. Például egy RGB LED reflektor három csatornát igényel (piros, zöld, kék), így ha a 10-es címen kezdődik, akkor a 10., 11. és 12.

A csatornafelosztás stratégiai tervezést igényel, különösen összetett rendszereknél. A modern mozgófejek akár 20-30 csatornát is használhatnak, vezérelve a fényerőt, színeket, gobókat, prizmákat és mozgási funkciókat.

Megbízható INA vezérlés autóba

DMX vezérlés alapjai

Egy szál kábelben (egy DMX univerzumban) 512 csatornát kezelhetünk.
Mind az 512 csatornának megadhatunk egy értéket 0 és 255 között a kezelőpulton.
A lámpákat ezek után be kell állítanunk egy bizonyos csatornára, onnantól pedig az a lámpa a beállított csatornának távolról megadott értékét fogja feldolgozni és ennek alapján végzi a működését.

Egy lámpa akár több csatornát is igényelhet, ha összetettebb a működése, például a különböző színei rendelkezhetnek saját csatornával.

A lámpánk három csatornás, a három alapszín (Vörös, Zöld, Kék) rendelkezik 1-1 csatornával, evidensen egy csatorna minél magasabb értéket kap, annál erősebben világít. Állítsuk be az 1-es csatornára, ezek után a vezérlőn az első csatornának adjunk maximumos, 255-ös értéket, a másodikat hagyjuk 0 értéken, a harmadik pedig legyen 180.

A lámpák csatornái természetesen nem csak a színekért felelhetnek, lehet master fényerő, villogási sebesség, de akár egy robot lámpa forgó motorjait is kezelhetik.

Egy szál kábelbe mint már előbb említettük, 512 csatorna instrukcióit küldhetjük, így rengeteg lámpát tudunk egyszerre vezérelni, egymás utáni csatornákra programozva. Ha az első lámpa az előző példával élve 3 csatornás, a másodikat logikusan a 4. csatornánál kell kezdenünk.

Ha pedig egy másik azonos típusú lámpát egy előzővel azonos csatornaszámra programozunk, akkor ugyanazt fogja cselekedni, mint a párja.

Saeco Vienna hibaelhárítás

A piacon számos különböző típusú DMX vezérlő érhető el, amelyek eltérő alkalmazási területekre és költségvetési keretekre szabottak. A hagyományos keverőpultok fizikai faderekkel és gombokkal rendelkeznek, amelyek intuitív kezelést biztosítanak. Ezek az eszközök különösen népszerűek színházakban és kisebb rendezvényeken, ahol a kézi vezérlés előnyt jelent.

A számítógépes DMX szoftverek napjainkban egyre nagyobb teret nyernek, köszönhetően fejlett funkcióiknak és költséghatékonyságuknak. A szoftveres vezérlők előnyei között szerepel a korlátlan számú scene tárolása, a részletes programozási lehetőségek és a vizuális visszajelzés.

A standalone DMX vezérlők önálló eszközök, amelyek nem igényelnek számítógépet vagy külső szoftvert a működéshez. Ezek az eszközök általában beépített memóriával rendelkeznek, amely lehetővé teszi több tucat vagy akár több száz scene tárolását.

Eszközök a vezérléshez

Alapvetően két fő kategória létezik:

Hardveres: Konkrét fényvezérlő pultot vásárolunk.
Számítógépes: Csak egy DMX interfészt illetve egy szoftvert vásárolunk és a számítógépen keresztül vezérlünk.

A szoftveres vezérlés lényegesen olcsóbb, ráadásul sokszor még funkcióit tekintve is okosabbnak számít, viszont egy céleszköz mindig megbízhatóbb, sokkal ritkábban fagy le mint egy PC. Véleményünk szerint a szoftveres vezérlés talán előnyösebb, a még a DMX-el csak ismerkedőknek főleg.

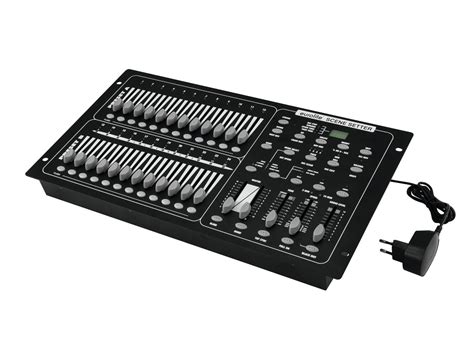

DMX vezérlő konzol
