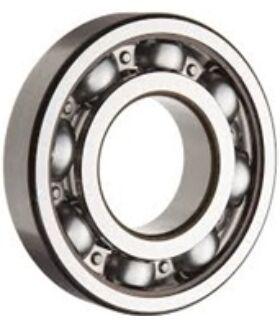

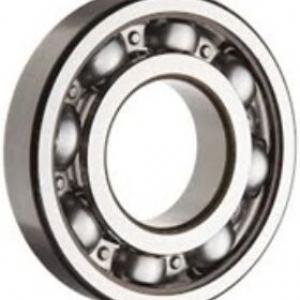

16004 A C3 (FAG) 20x42x8 mm Csapágy
A 16004 A C3 (FAG) csapágy egy mélyhornyú golyóscsapágy.
Csapágy gyártó: FAG-Németország
Csapágy típus jel: 16004
Csapágy jelölés: A C3
Csapágy méretei
Belső csapágy méret: 20 mm
Külső csapágy méret: 42 mm
Szélesség: 8 mm
Csapágy részletes adatai
Furat átmérő (d): 20 mm
Külső átmérő (D): 42 mm
Szélesség (B): 8 mm
Csapágy súlya: 0.05 kg
Dinamikus terhelés: 7400 N
Statikus terhelés: 4100 N
Max. fordulatszám: 26000 1/perc
Csapágy főcsoport: 16000
Csapágy alcsoport: 16004
Csapágy jelek és jelentésük:
| Kosarak | L1, M , MA, MB | Réz, Bronz masszív kosár |
| F1, F2 , FA | Acél masszív kosár | |
| G1 | Egyrészes réz masszív kosár hengergörgős csapágyakhoz | |
| G2 | Csavarkosár kúpgörgős csapágyakhoz | |
| J | Acéllemez kosár | |
| TN | Műanyag kosár - Polyamid | |
| T, TA , TB | Műanyag kosár - Textil, Textilbakelit | |
| V | Kosár nélküli csapágy | |
| Külső tömítés | LLB, RSR, 2RSR | Műanyag ill. gumi tömítőtárcsa (nem érintkező) |
| LLU, RS, 2RS | Műanyag ill. gumi tömítőtárcsa (érintkező) | |
| Z, ZZ | Fém tömítőtárcsa | |
| ZZA | Kiszerelhető fedőtárcsa | |
| Jelölések külső ill. belső gyűrűre vonatkozólag | K | Kúpos belsőgyűrű furat, 1:12 kúp |
| K30 | Kúpos belsőgyűrű furat, 1:30 kúp | |
| N | Gyűrűhorony a külső gyűrűben feszítőgyűrű nélkül | |
| NR | Gyűrűhorony a külső gyűrűben feszítőgyűrűvel | |
| W33 | Külső gyűrűn olajhorony található (általában hordógörgős csapágyaknál használják) | |
| W44 | Belső gyűrűn olajhorony található (általában hordógörgős csapágyaknál használják) | |
| R, AR | külső gyűrű támasztóperemmel | |
| D | Osztott belső gyűrű ( néhány esetben olajfuratot jelent) | |
| S , W20 | Olajfuratokkal ellátott csapágy ( néhány esetben D-vel is jelölik ) | |
| Páros elrendezés terhelési irányok alapján | DB | O-elrendezés |
| DF | X-elrendezés | |
| DT | Tandem-elrendezés | |
| D2 | Csapágypárosítással | |
| G | Univerzális-elrendezés X-, O-, vagy tandem-elrendezésekben lehetséges | |
| Csapágyhézag, zajszint | C2 | Radiális hézag a normálnál kisebb |
| C3 | Radiális hézag a normálnál nagyobb | |
| C4 | Radiális hézag nagyobb mint C3 | |
| CM | Elhatárolt radiális hézag elektromotorok csapágyaihoz | |
| C5 | bővebb mint C4 | |
| R | Nem szabványos radiális csapágyhézag | |
| A | Nem szabványos axiális csapágyhézag | |
| C6 | zajszegény csapágy | |
| C66 | fokozottan zajszegény csapágy | |
| GPR | Igen csendes, Computerhez | |
| NA | Nem csereszabatos csapágyrészek | |
| GA , GL, L | Csekély előfeszítés | |
| GB, GN | Normál előfeszítés | |
| GM | Közepes előfeszítés | |
| GC, GH,S | Magas előfeszítés | |
| Pontossági osztályok | P63 | P6-os pontossági osztály C3 csapágyhézaggal |
| P6 | Pontossági osztály (JIS) | |
| P6X | Pontossági osztály kúpgörgős csapágyak (JIS) | |
| P53 | P5-os pontossági osztály C3 csapágyhézaggal | |
| P5 | Pontossági osztály 5 (JIS) | |
| P4 | Pontossági osztály 4 (JIS) | |
| P2 | Pontossági osztály 2 (JIS) | |
| >2 | Pontossági osztály 2 kúpgörgős csapágyak hüvelyk-rendszer | |
| >3 | Pontossági osztály 3 kúpgörgős csapágyak hüvelyk-rendszer | |
| >0 | Pontossági osztály 0 kúpgörgős csapágyak hüvelyk-rendszer | |
| 0 | Pontossági osztály 00 kúpgörgős csapágyak hüvelyk-rendszer | |
| Terhelhetőségre vonatkozó jelölések | A | növelt teherbírású kúpgörgős csapágy |
| E | növelt teherbírású hengergörgős csapágy | |
| C,B | növelt teherbírású beálló görgős csapágy | |
| Érintekzési szög | A1/ | Standandard 30° - Ferdehatásvonalú csapágyak esetén |
| B | Standandard 40° - Ferdehatásvonalú csapágyak esetén | |
| C | Standandard 15° - Ferdehatásvonalú csapágyak esetén | |
| B1/ | 10° felett, 17°-ig - Kúpgörgős csapágyak esetén | |
| C | 17° felett, 24°-ig - Kúpgörgős csapágyak esetén | |
| D | 24° felett, 32°-ig - Kúpgörgős csapágyak esetén | |
| Anyagminőség | SS | saválló acél |
| Hőmérséklet | SN=120 | 120 °C-ra üzemi hőmérsékletre méretstabilizált csapágy |
| S0=150 | 150 °C-ra üzemi hőmérsékletre méretstabilizált csapágy | |
| S1=200 | 200 °C-ra üzemi hőmérsékletre méretstabilizált csapágy | |
| S2=250 | 250 °C-ra üzemi hőmérsékletre méretstabilizált csapágy | |
| S3=300 | 300 °C-ra üzemi hőmérsékletre méretstabilizált csapágy | |
